[KiCad 12편] JLCPCB에서 주문했던거 작동시켜보기, 몇가지 더 만들어보기, KiCad마무리, EASYEDA준비하기!(녹칸다의 내맘대로 KiCad)



https://youtube.com/live/O8rFh-DC72I

[KiCad 12편] JLCPCB에서 주문했던거 작동시켜보기, 몇가지 더 만들어보기, KiCad마무리, EASYEDA준비하기!(녹칸다의 내맘대로 KiCad)

녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!

정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g295536b6193_0_0

(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)

1.JLCPCB에서 주문한것 작동시켜보기!
  DHT-11 연결해놓은 쉴드
  아두이노용 소형 스탭모터 드라이버 쉴드
  ESP32에 온습도 센서와 0.91인치 OLED를 달아놓은 쉴드
2.슬라이드에 남아있는 회로도 더 만들어보기!
  녹칸다의 아두이노 예제에서 재미있어 보이는것을 더 만들어보기!
3.녹칸다가 EASYEDA를 KiCad 시리즈의 부록으로 하려는 이유 알아보기!



(지난번 만들었던거 주문결과와 수정파일)

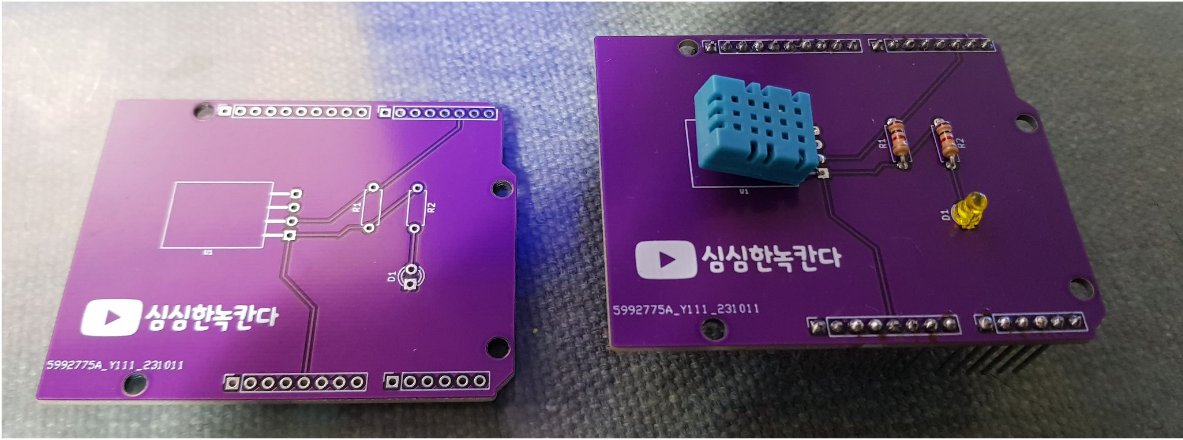

1.온습도센서 쉴드(수정사항없음)

(거버파일)

example3_3.zip

0.04MB

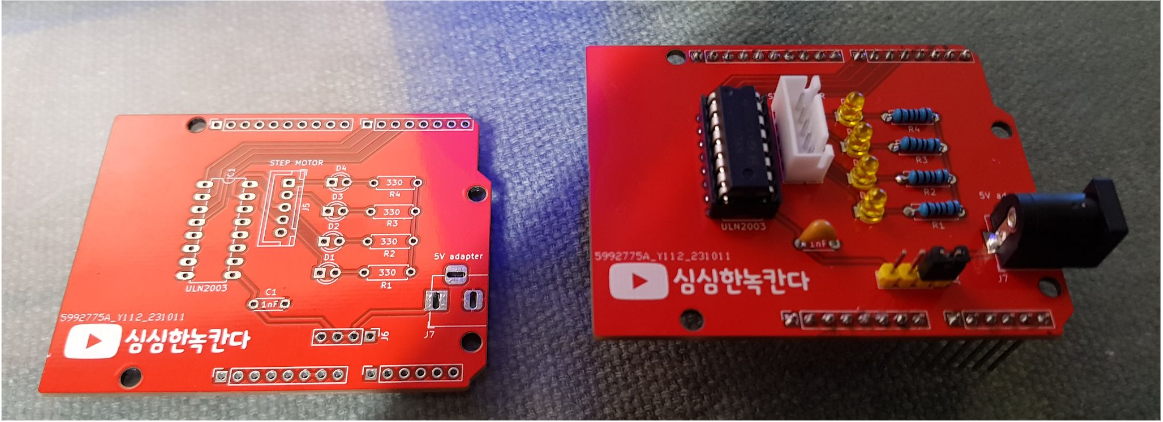

2.아두이노용 스탭모터 드라이버 쉴드(수정사항 있음)

(수정한 kicad  프로젝트)

example4_6_수정.zip

1.49MB



(거버파일)

example4_6.zip

0.07MB

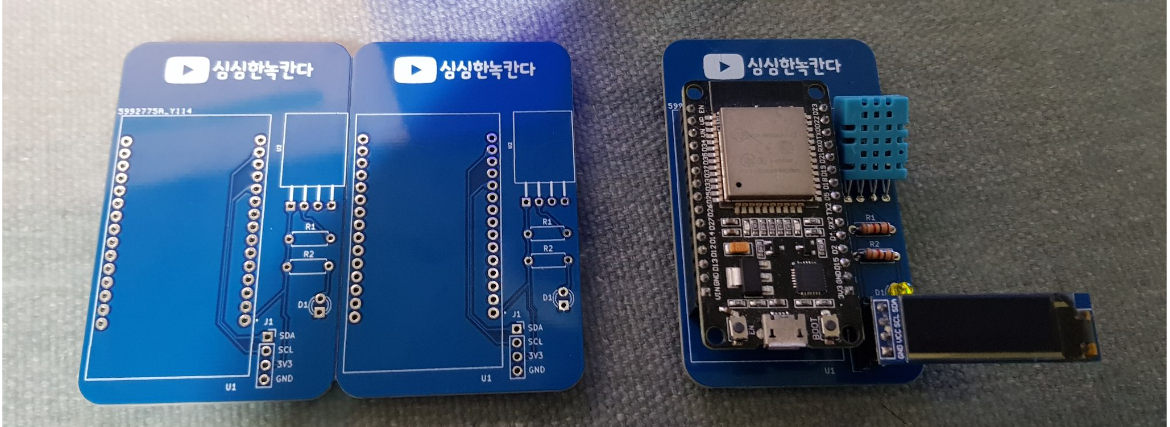

3.ESP32보드로 온습도센서값 측정하고 0.91인치 OLED에 출력하기(수정사항 있음)

(수정한 kicad 프로젝트 파일)

example5_4_수정.zip

2.77MB



(거버파일)

example5_4.zip

0.10MB



(라이브방송에서 만든 예제)

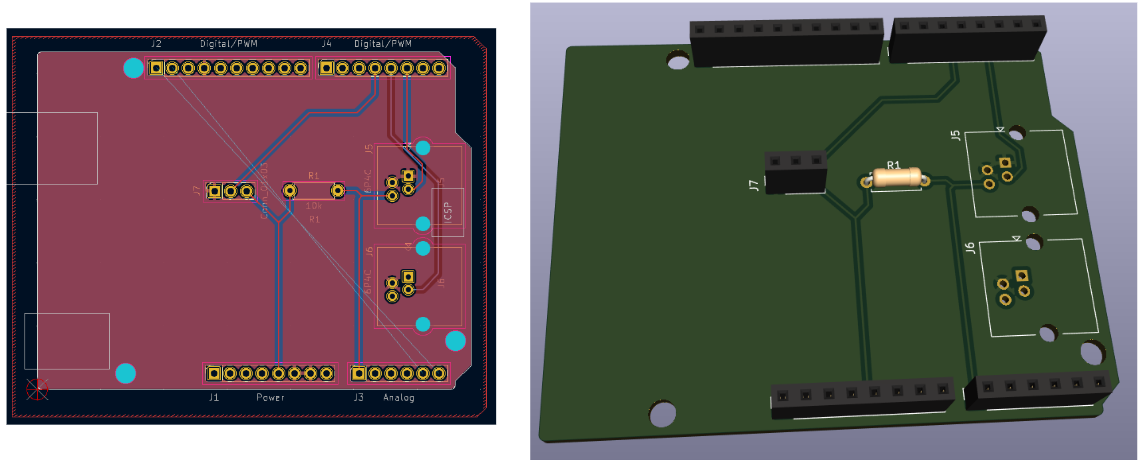

1.9핀커넥터로 사용하는 LoRa모듈을 연결할 수 있는 아두이노 우노 쉴드를 만드시오!

example12_1.zip

0.41MB



2.녹칸다의 기상관측소 시리즈에서 사용한 misol weather station을 연결할 수 있는 아두이노 쉴드를 구현하시오!

example12_2.zip

0.23MB

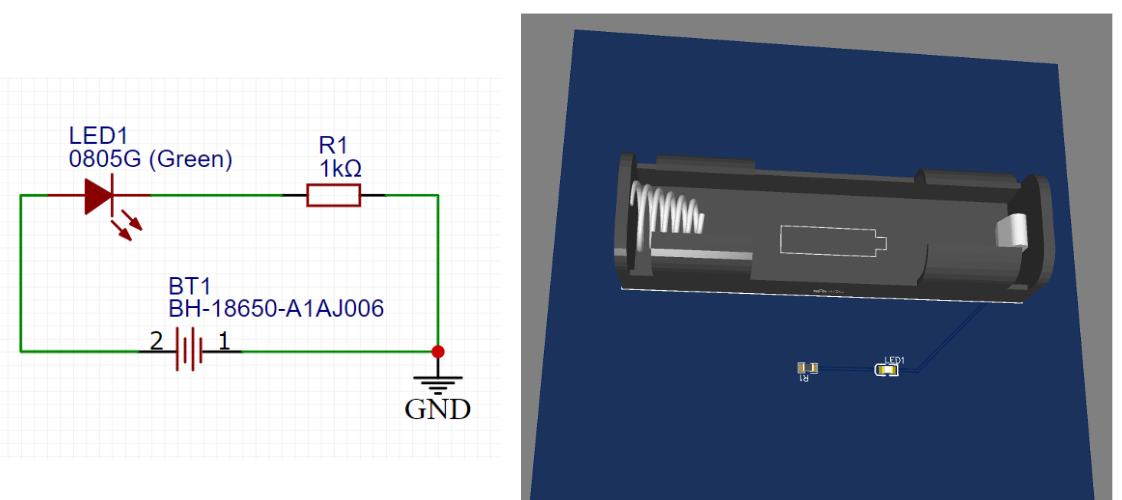

3.EASYEDA로 간단한 예제만들기!(슬라이드 내 작성)
