[KiCad 10편] 릴레이보드 테스트, RJ45커넥터로 POE보드 만들기, 킵아웃에 대해서 알아보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g25ca7cdfaca_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
1.릴레이 제어보드 테스트해보기!
-예제 7-2에서 만들었던 5V릴레이 제어보드를 작동시켜보기!
-배송이 늦게 되어서 시간내 배송되면 미리 납땜하고 아니면 라이브방송중에 납땜할 예정!(방송 당일날 배송일정이 잡혔음)
2.RJ45커넥터로 POE해보기!
-랜선을 연결할때 사용하는 RJ45커넥터를 아두이노에 활용해보기!
-POE(power of ethernet)을 아두이노에 적용해보기!(해당 표준이 있긴한데 표준을 따르는게 아니라 단순히 개념만 적용하고자함)
-POE는 간단히 설명하자면 랜선을 이용해서 전원도 공급하고 통신도 하는것을 말함!
3.그 동안 보았던 레이어에 대해 다시 정리해보기!
-전후면 구리, 실크, 솔더마스크, 솔더페이스트, 엣지컷에 대해서 정리하기!
4.금지구역(킵아웃) 설정하기!
-특별하게 작업을 금지하는 영역을 킵아웃으로 설정해보기!
(라이브방송에서 구현한 예제)
1.JLCPCB에서 주문한 PCB보드를 납땜해서 녹칸다의 462-2번예제를 실제 비닐하우스 개폐기 모터를 연결해서 작동시키시오!(거버파일도 함께 업로드하기)
(녹칸다가 JLCPCB에 주문할때 사용한 거버파일)
2.녹칸다가 아두이노우노에 연결할 쉴드(A)보드와 다른 PCB보드(B)간에 POE형태로 활용을 하고싶다! A와 B는 RJ45커넥터로 상호간에 연결되고 8개의 핀중 1번에 5V, 2번에 GND를 배치하고 나머지핀은 아두이노의 핀을 적절히 연결시켜서 작동시키시오! 온습도센서가 4번핀에 연결하고 LED2개를 각각 2번과 3번핀에 연결한다!

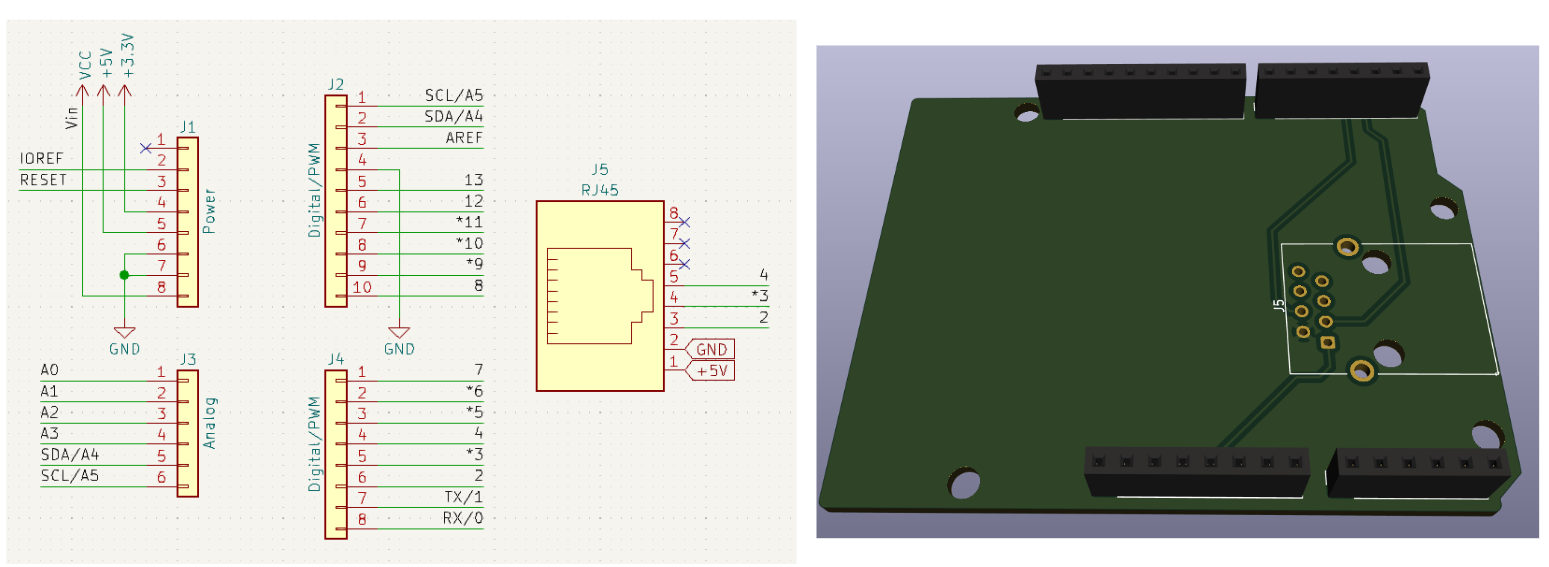

(아두이노 쉴드쪽)

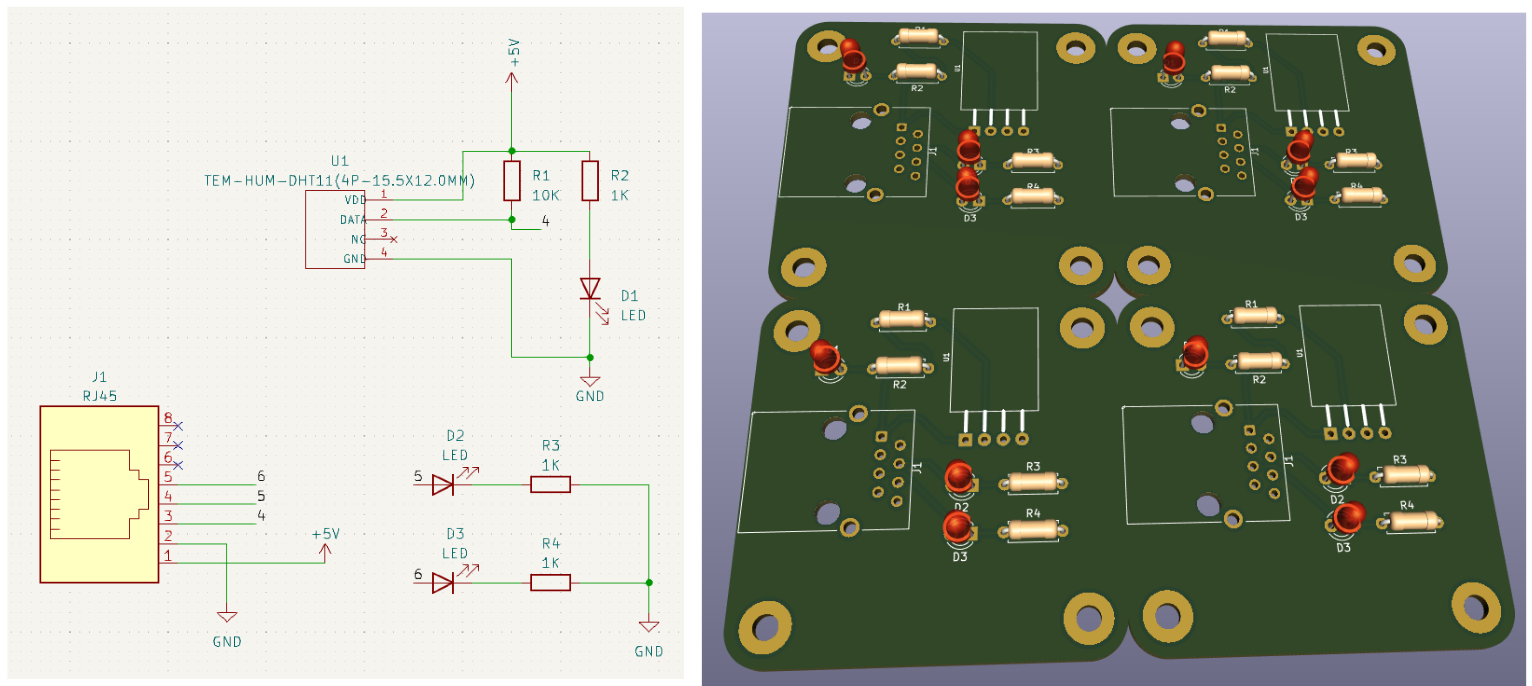

(센서보드 쪽)

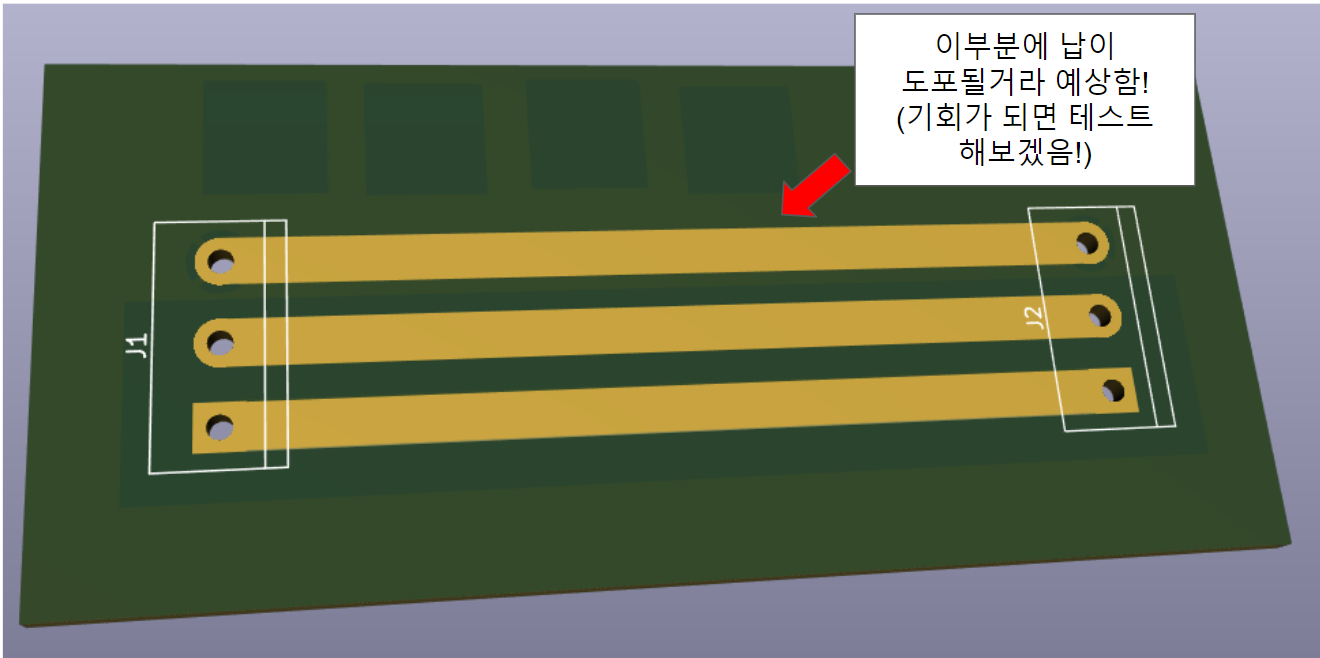

3.킵아웃을 이용해서 아주 높은 전류를 이용하는 배선라우트를 구현해보시오!(킵아웃으로 하는게 아니였음)
