[KiCad 11편] 배선색 바꾸기, 도면시트와 라이브러리 관리, 거버뷰어사용, 점퍼케이블과 JST커넥터 만들기, ESP32보드 직접 디자인해보기!(녹칸다의 내맘대로 KiCad)
프로그래밍/kicad로pcb만들기 2023. 10. 27. 16:47
https://youtube.com/live/KHUaROJGpic
[KiCad 11편] 배선컬러 바꾸기, 도면시트와 라이브러리 관리, 거버뷰어사용해보기, 점퍼케이블과 JST커넥터 만들어보기, ESP32보드 직접 디자인해보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g293859fd7c3_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
1.배선 색깔바꾸기!
배선 색을 바꿔서 작업을 용이하게 해보기!
2.도면시트와 심볼, 풋프린트 라이브러리 관리하는 방법 알아보기!
도면시트에 각종 정보 추가해보기!
심볼과 풋프린트 라이브러리 경로 관리하는 방법 알아보기!
3.각종 커넥터를 압착기로 만들어보기!
아두이노용 듀퐁케이블(점퍼케이블) 만들어보기!
JST XH2.54, PH2.0 커넥터 만들어보기!
4.거버뷰어로 최종적으로 확인하는 방법 알아보기!
JLCPCB에 주문하기 전에 거버뷰어로 결과물의 오류를 점검해보기!

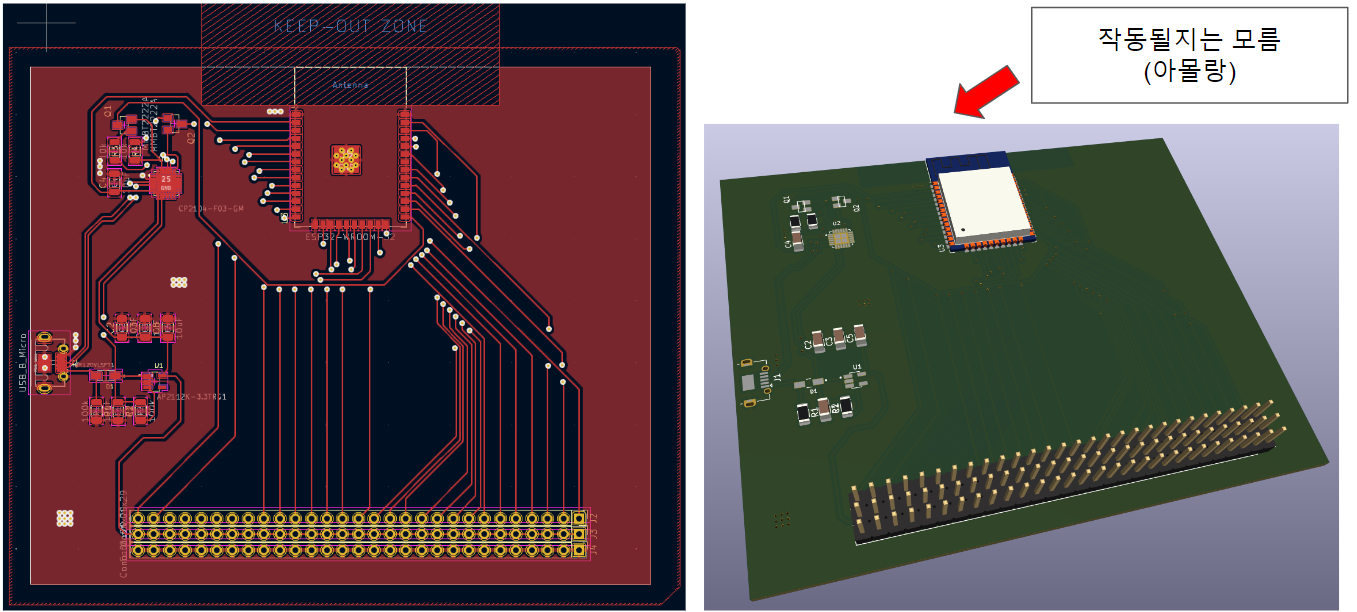

5.ESP32보드를 직접 디자인해보기!(시간을 보면서 진행함)
녹칸다가 EASYEDA로 SMT주문했더 ESP32보드를 kicad로 디자인해봄!
쪼끄만한 부품이 있어서 손으로 납땜하긴 어렵겠지만 일단 해보기로함!
(라이브방송에서 만든 예제)

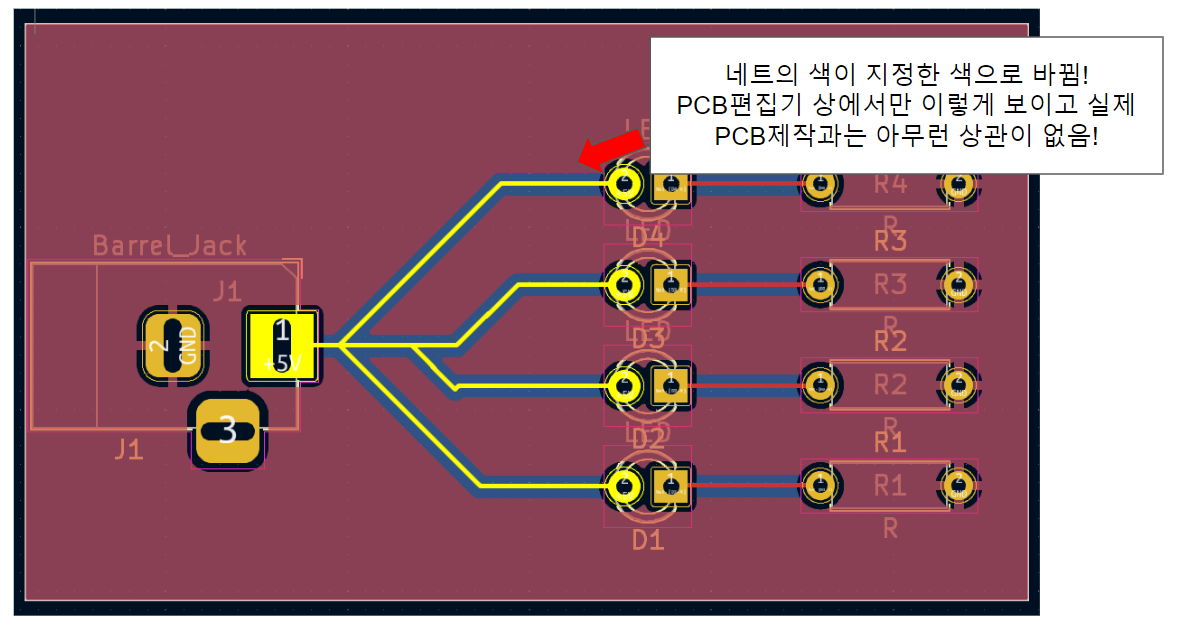

1.배선색 바꾸는 방법을 예제로 구현하시오!(5V전원으로 LED 4개를 작동시키는 PCB)
2.ESP32보드를 직접 디자인해보시오!
