[KiCad 14편] EasyEDA로 일반 PCB보드 주문하는 방법 알아보기!(녹칸다의 내맘대로 KiCad 부록)

https://youtube.com/live/0ADsyZFgNW4



[KiCad 14편] EasyEDA로 일반 PCB보드 주문하는 방법 알아보기!(녹칸다의 내맘대로 KiCad 부록)

녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!

정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g2980519ca30_1_0

(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)

(주의) EASYEDA는 KiCad만큼 자세히 하지는 않음!

1.배선의 두께 바꾸기!
  -전류량에 따라 배선의 두께 바꾸어보기!
2.배선의 색 바꿔보기!
  -배선이 한눈에 보이도록 색 바꿔보기!
3.PCB주문하는 방법 알아보기!
  -일반 PCB보드 주문하는 방법 알아보기!
4.V-CUT하는 방법 알아보기!
  -EasyEDA로 패널화(Panelization)를 하기 위해서 V-CUT하는 방법 알아보기!



(라이브방송에서 구현한 예제)

1.배선의 색과 두께를 바꾸는 방법을 보이시오!(DC5V배럴잭으로 LED 1개에 전원을 공급하는데 LED가 소모하는 전류량이 3A라고 가정해보자)[링크]

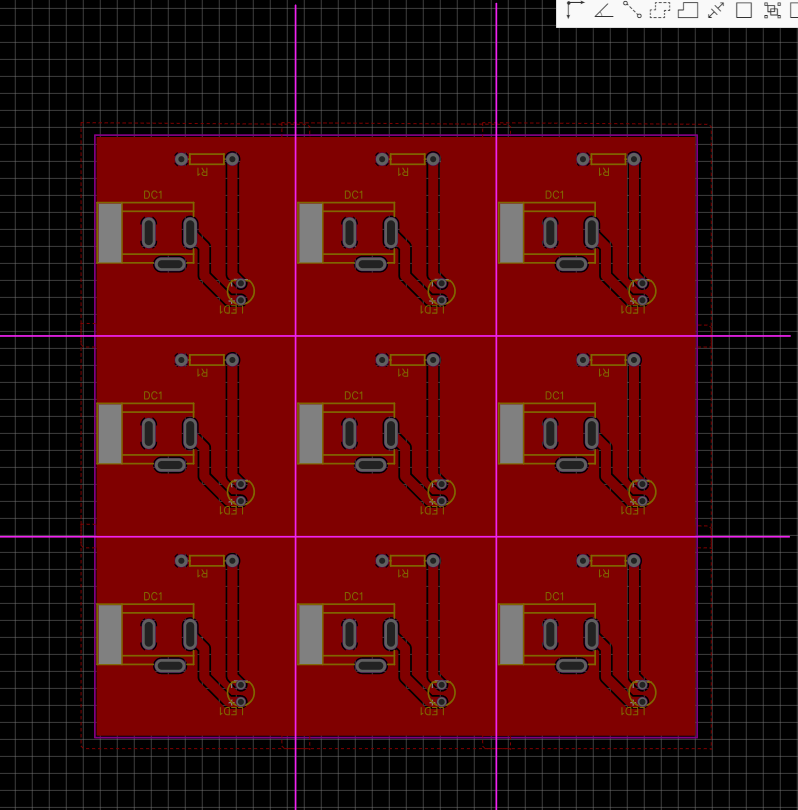

2.EasyEDA에서 V-Cut주문하는 방법에 대해서 알아보기!(녹칸다가 easyeda로 실제로 v-cut주문한 사례가 없기 때문에 그렇게 될거라고 치고 해보도록한다)[링크]

3.RS485통신으로 실습할 수 있는 아두이노 쉴드를 구현하시오![링크]

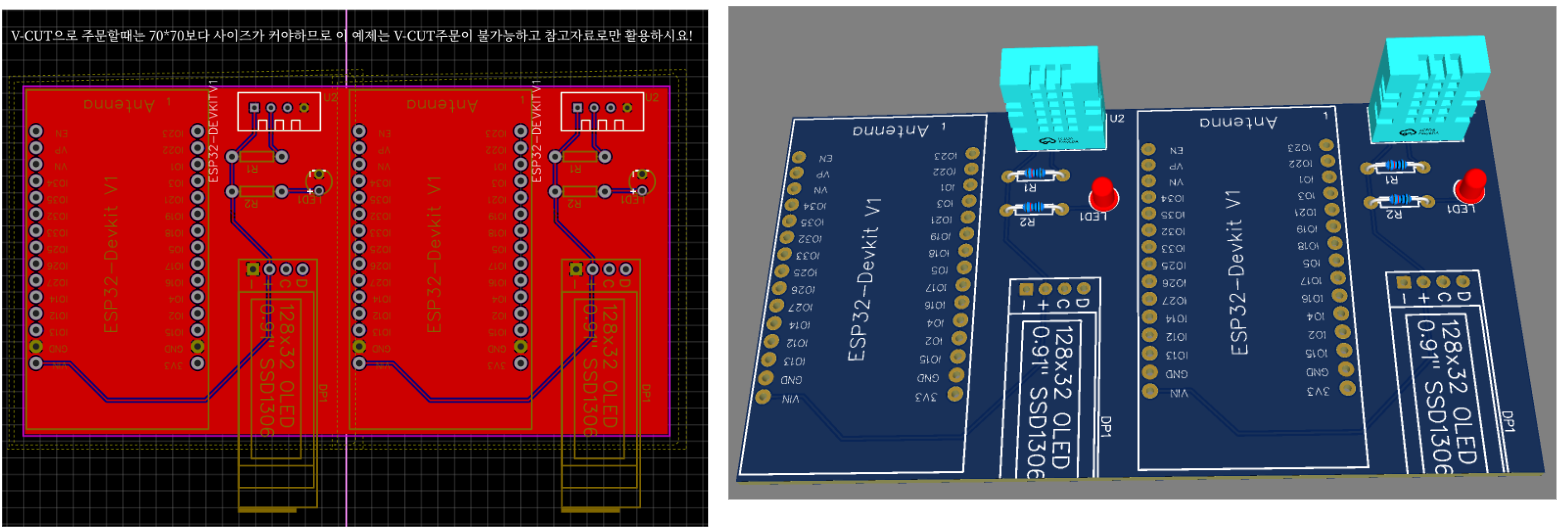

4.ESP32보드에 온습도센서(DHT-11)와 0.91인치 OLED(SSD1306)을 연결해서 측정값을 확인할 수 있는 PCB를 구현하시오![링크]

5.릴레이 1개를 아두이노로 제어할 수 있는 쉴드를 구현하되 릴레이의 내부 엣지컷은 고려하지 마시오!(내부 엣지컷은 15편에서 이어서 하도록 함)[링크]
