[KiCad 9편] V-CUT과 Mouse Bite를 이용한 Panelization과 Castellated holes 만들어보기!(녹칸다의 내맘대로 KiCad)
프로그래밍/kicad로pcb만들기 2023. 10. 19. 23:00
https://youtube.com/live/heq-hN_u-Nc
[KiCad 9편] V-CUT과 Mouse Bite를 이용한 Panelization과 Castellated holes 만들어보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g290f7c6bb28_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
1.Panelization 해보기!
-JLCPCB에 주문할때 10cm*10cm가 기본주문 크기 범위내에서 크기가 작던 크던 비용이 동일함!
-녹칸다는 2cm*2cm의 작은보드가 필요한데 그것도 주문하면 PCB 1장으로 취급을 하게됨!
-그렇다면 2cm*2cm보드를 10cm*10cm범위 내에서 여러개 붙혀서 한판으로 주문할 수 없을까? (그게 Panelization이고 V-CUT과 Mouse Bite라는 방법이 있음)
2.V-CUT하는 방법!
-V-CUT으로 JLCPCB에 주문하는 방법 알아보기!
3.Mouse Bite 하는 방법!
-Mouse Bite로 JLCPCB에 주문하는 방법 알아보기!
4.Castellated holes 해보기!
-PCB보드 테두리에 납땜 포인트를 생성하는 방법에 대해서 알아보기!
(라이브방송에서 구현한 실습예제)

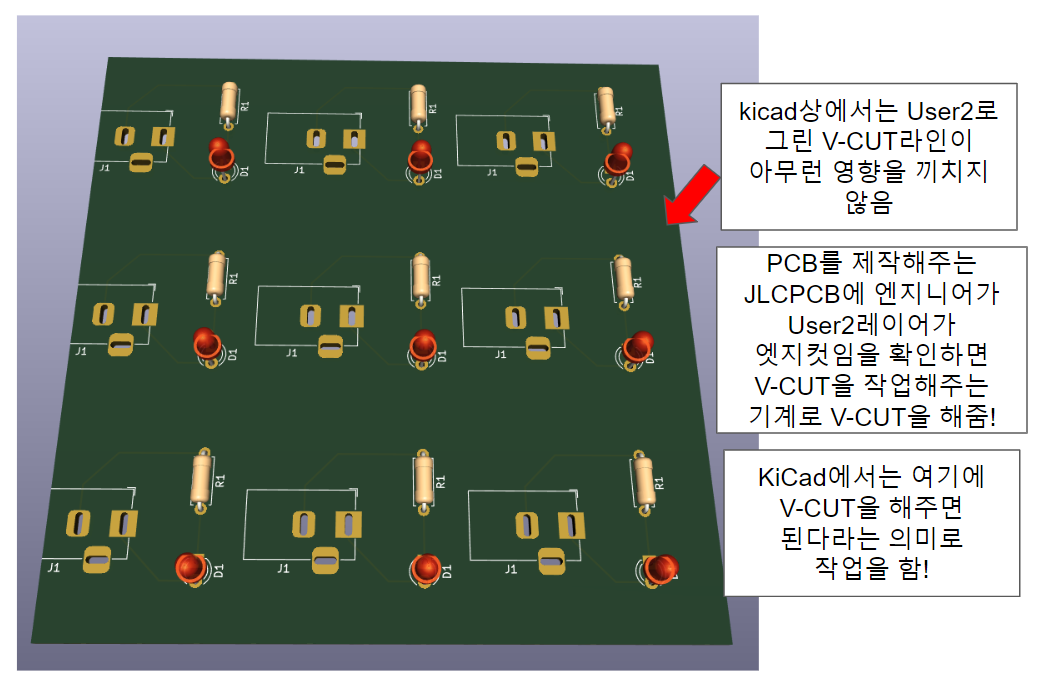

1.3cm*3cm의 보드를 9개 V-CUT 주문할 수 있도록 PCB보드를 만드시오!

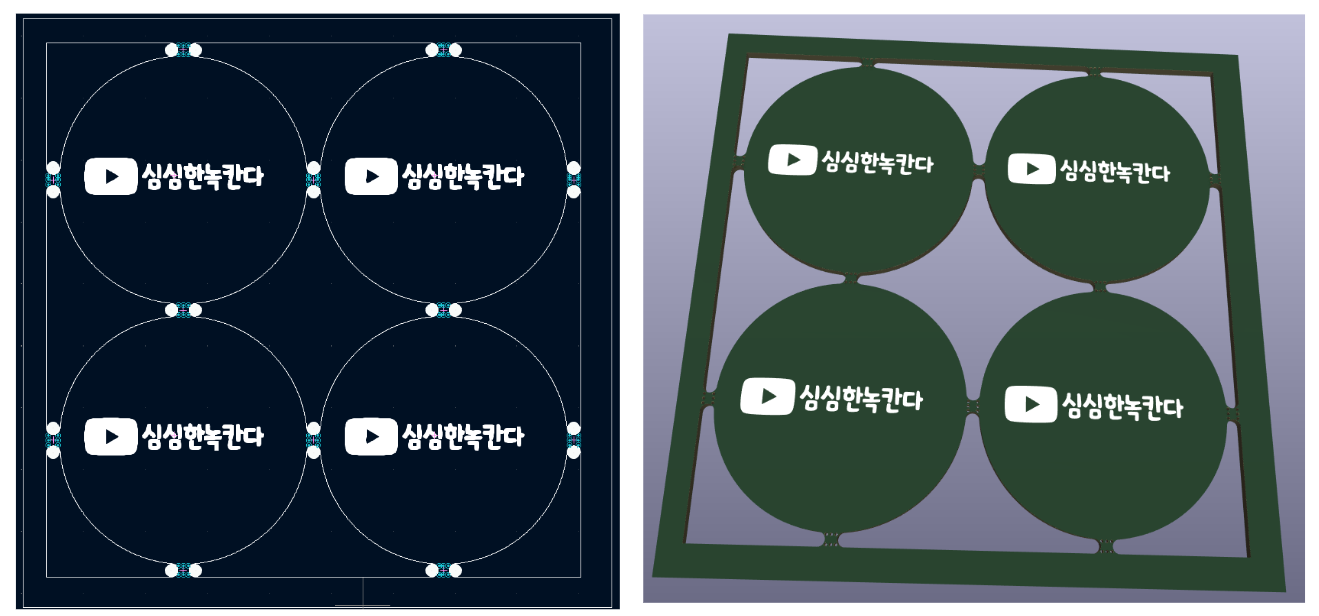

2.4cm*4cm의 동그란 보드 4개를 한판으로 제작하기 위해서 mouse bite를 적용한 PCB보드를 제작하시오!

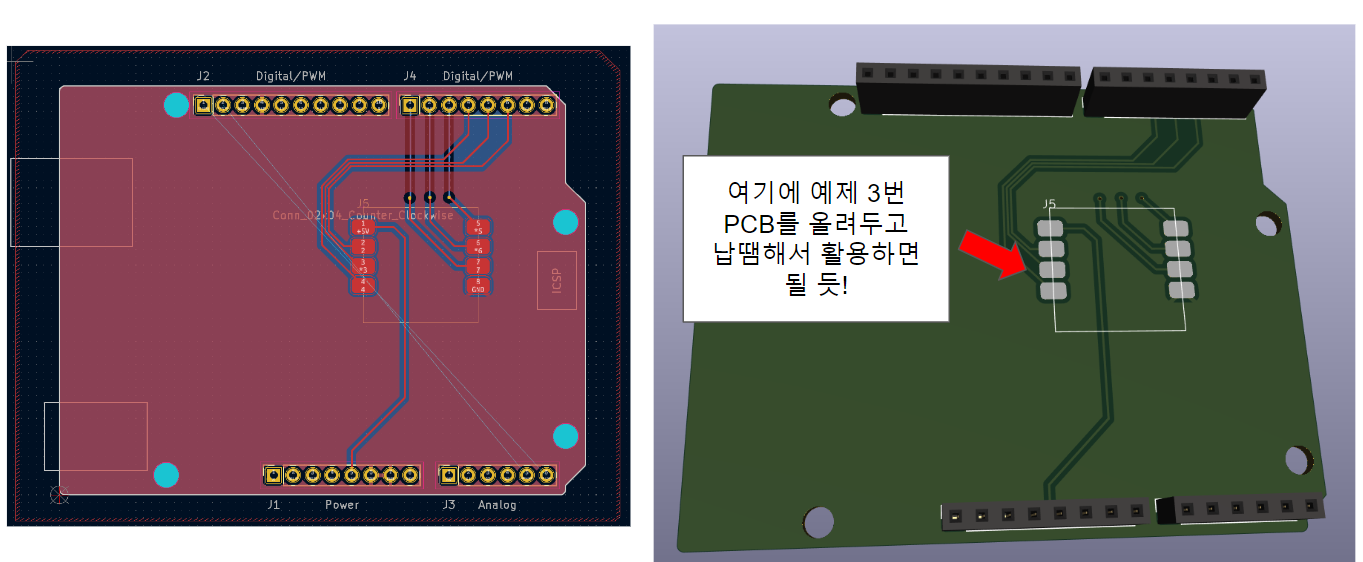

3.캐슬드홀을 이용해서 나의 PCB를 다른 PCB에 붙혀서 쓸 수 있도록 만드시오!
4.(3)예제를 연결해서 사용할 아두이노 우노 쉴드를 만들어보시오!

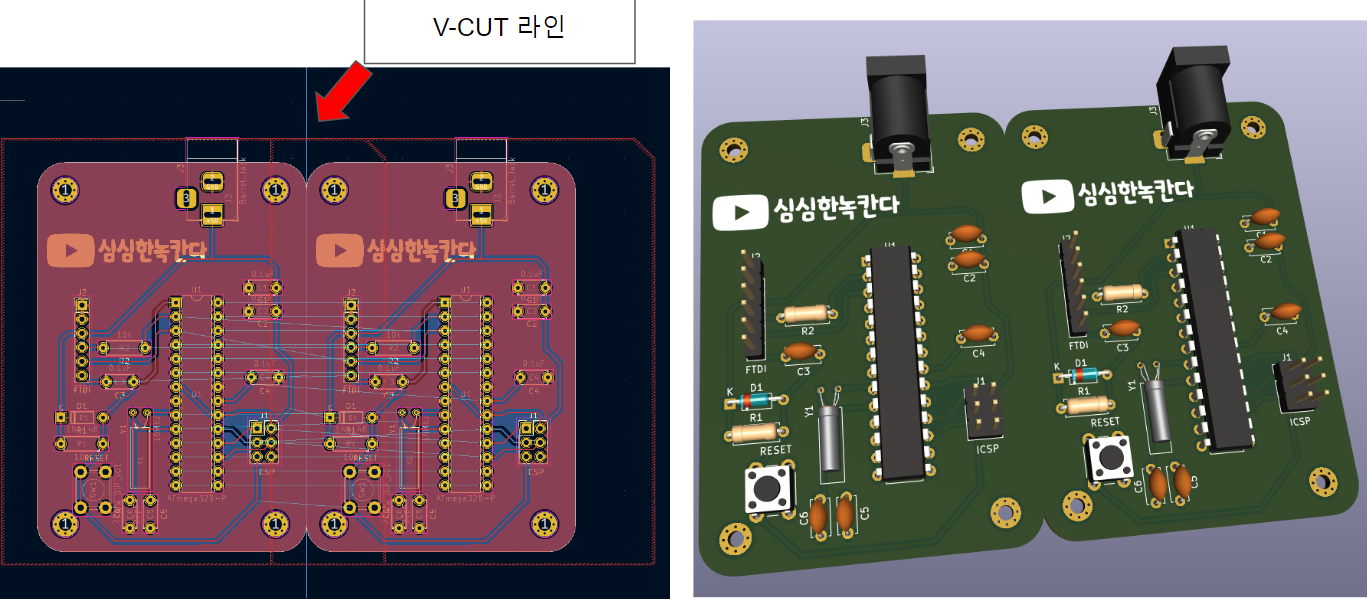

5.예제8-4의 아두이노 우노 보드를 v-cut을 이용해서 2장으로 만드시오!

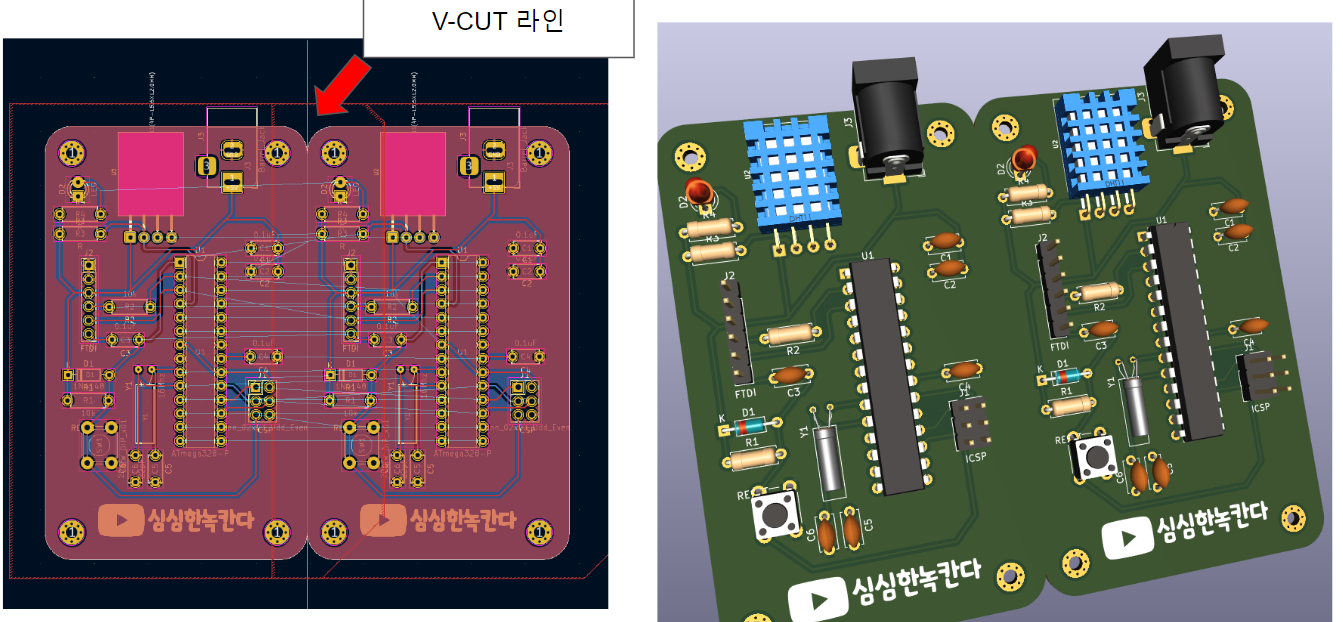

6.예제8-4의 아두이노 우노 보드에 디지털 2번핀에 온습도센서(DHT-11)를 연결해서 활용할 수 있는 보드를 v-cut을 이용해서 두장으로 만드시오!

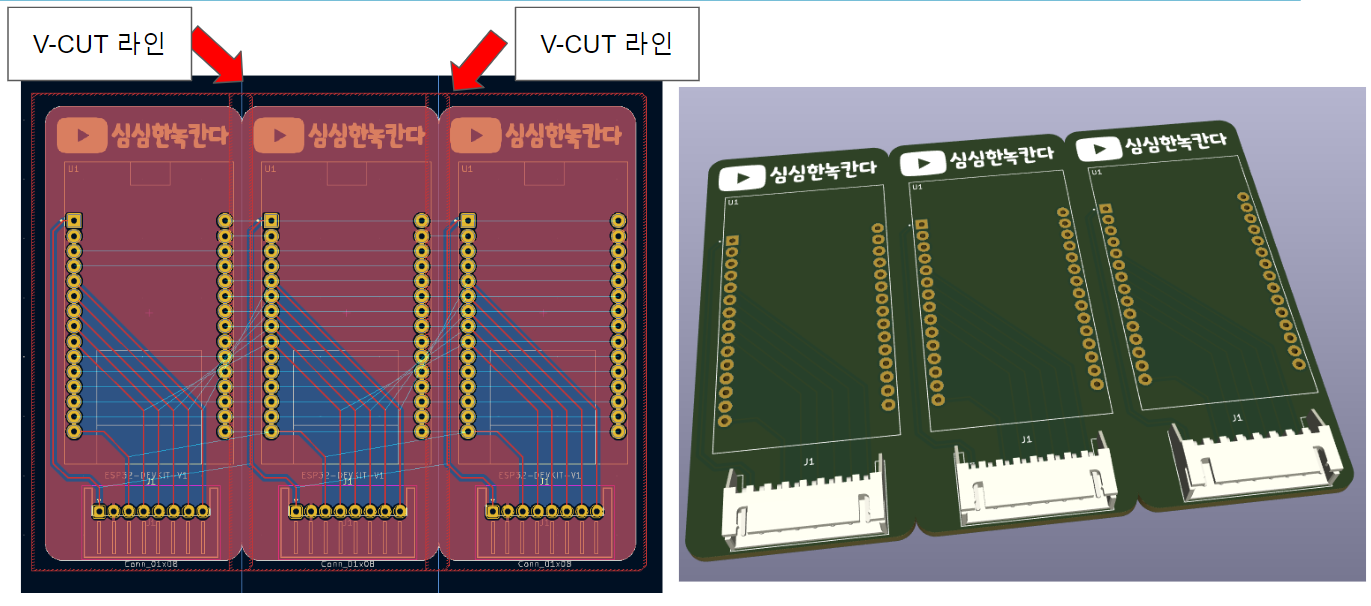

7.녹칸다의 전자종이(e-paper)예제를 쓸수있는 PCB를 제작하시오!
