[KiCad 13편] EasyEDA를 본격적으로 시작하고 아두이노 우노 쉴드 만들어보기!(녹칸다의 내맘대로 KiCad 부록)

https://youtube.com/live/EUZK-D1YdMg



[KiCad 13편] EasyEDA를 본격적으로 시작하고 아두이노 우노 쉴드 만들어보기!(녹칸다의 내맘대로 KiCad 부록)

녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!

정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g25e7c729622_0_0

(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)

(주의) EASYEDA는 KiCad만큼 자세히 하지는 않음!

1.EasyEDA에서 기본 프로젝트 만드는방법 다시 알아보기!
2.KiCad에서 했던 주요 키워드를 EasyEDA에서 적용하는 방법 알아보기!
  -참조필드, 필드값, 네트라벨, 전원라벨, copper pour, 배선 라우트, 전후면 구리레이어, 전후면 실크스크린, 보드아웃라인(엣지컷)
3.아두이노 쉴드 타입으로 KiCad에서 만들었던 PCB를 그대로 만들어보기!
  -LED 3개를 제어 할 수 있는 쉴드!
  -LED 2개 버튼 2개
4.다른 사람이 만들어놓은 회로도나 풋프린트 수정해서 본격적은 쉴드 만들어보기!

(만들어볼 목차)
1.온습도센서 모듈을 2.54피치의 핀헤더에 연결해서 쓰는 쉴드
2.온습도센서 자체를 PCB기판에 연결해서 쓰는 쉴드
3.아두이노용 MP3모듈(DFminiMP3)을 연결해서 쓰는 쉴드
4.RS485모듈인 MAX485를 연결해서 쓰는 쉴드
5.모스펫(IRF520)으로 DC모터를 제어하는 쉴드
6.이산화탄소센서(MH-Z19)를 연결할 수 있는 쉴드
7.ULN2003 스탭모터 드라이버 쉴드
8.A4988스탭모터 드라이버 쉴드
9.16채널 릴레이 쉴드
10.비접촉전류센서(SCT-013-030) 쉴드
11.ESP32에 온습도센서와 0.91인치 OLED를 연결해서 쓰는 쉴드
12.릴레이 제어 쉴드



(라이브방송에서 구현한 실습예제)

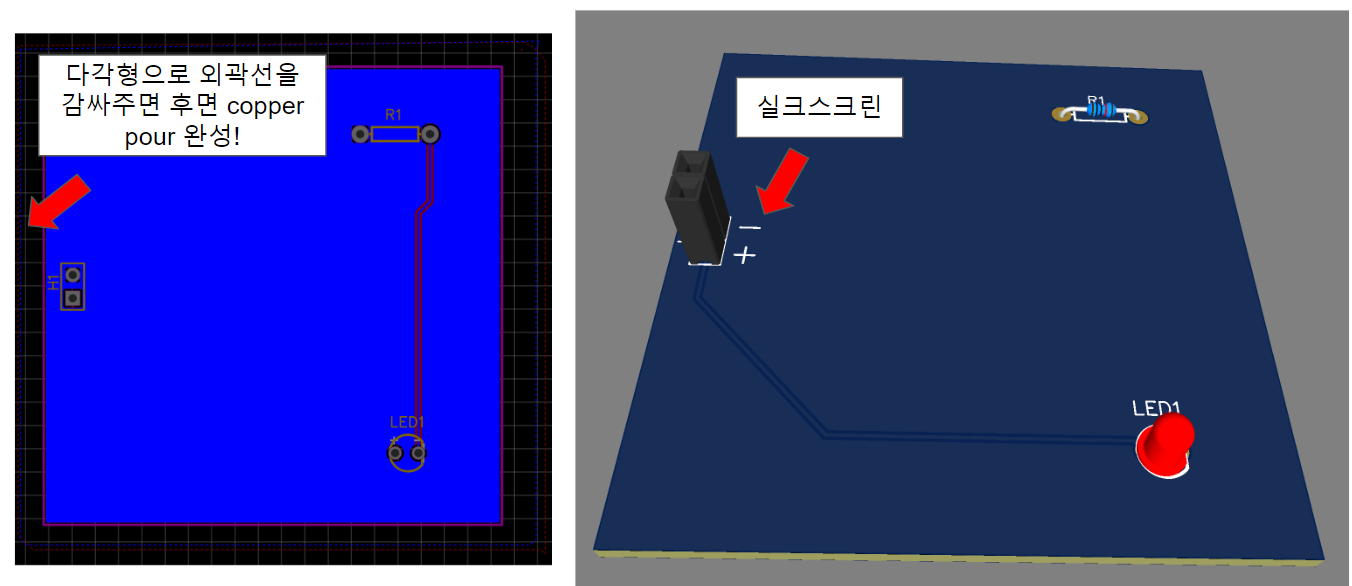

1.easyeda에서 2.54피치의 2핀 헤더와 LED와 저항을 배치해서 연결하는 PCB보드를 기본 라이브러리로 만드시오! [링크]

2.easyeda에서 다른사람이 만들어놓은 아두이노 쉴드 타입의 PCB를 이용해서 LED 3개를 활용하는 예시를 보이시오!(외곽선은 네모네모하게 함)  [링크]

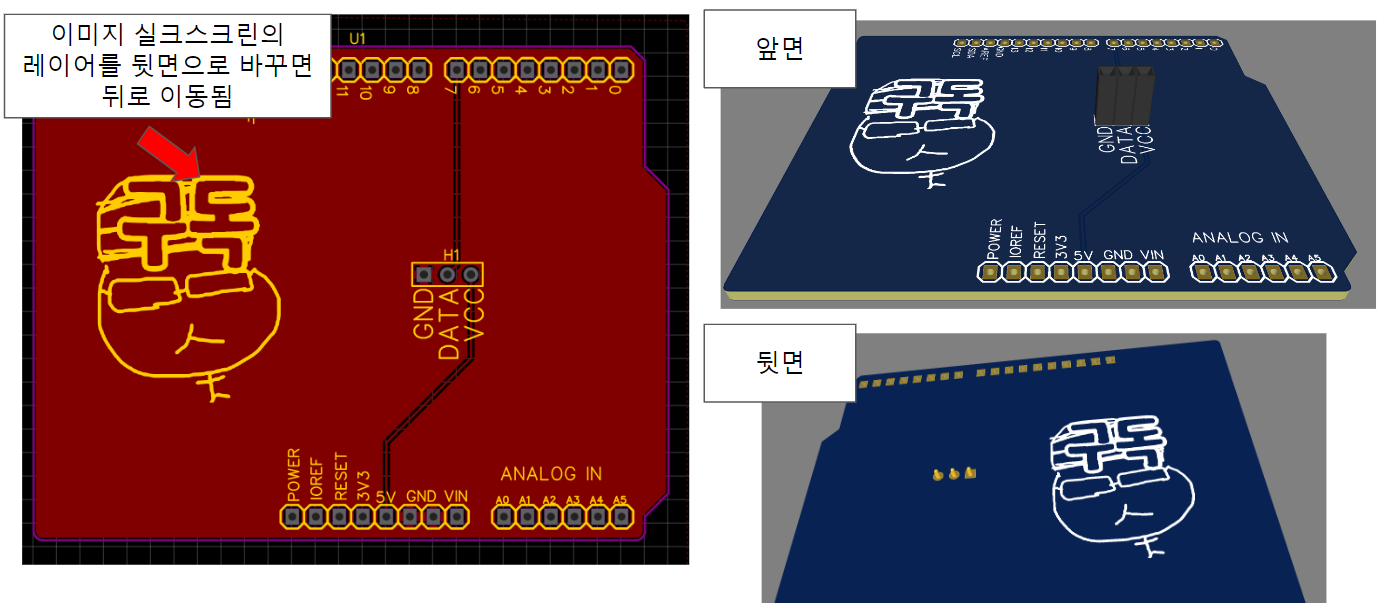

3.다른사람이 만들어놓은 아두이노 쉴드를 내가 원하는 모양으로 엣지컷해서 온습도센서 모듈을 연결해서 쓰는 PCB를 제작하시오!(풋프린트 편집)  [링크]

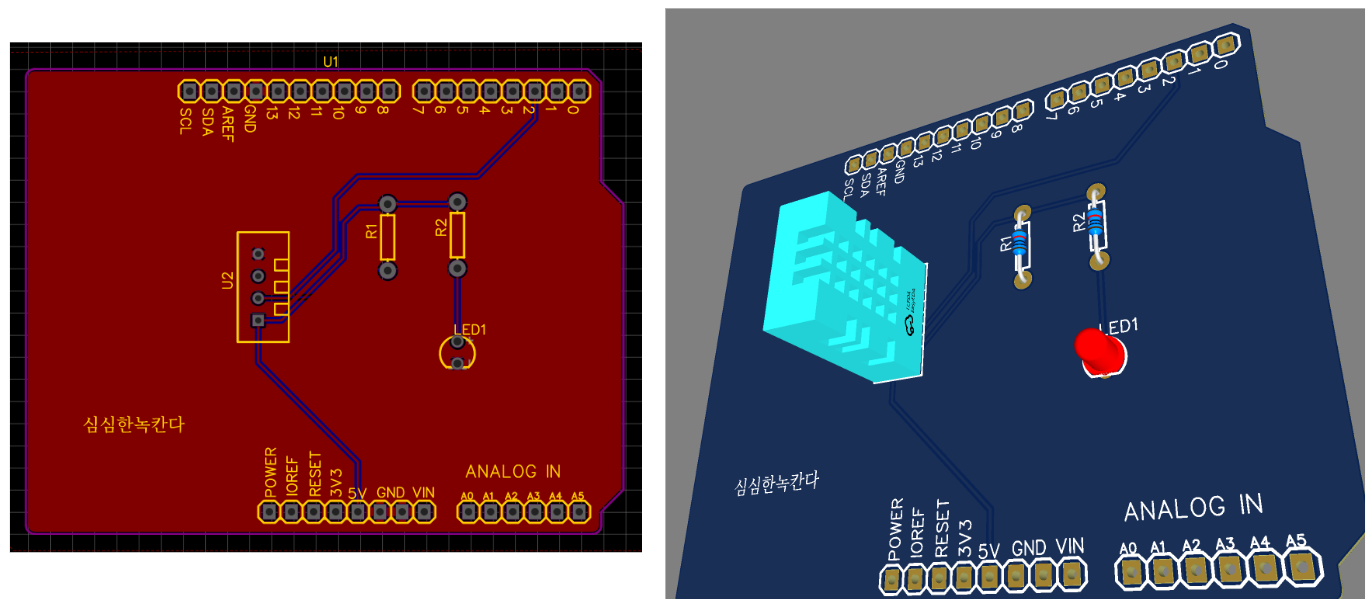

4.온습도센서(DHT-11)를 아두이노에서 활용할 수 있는 PCB를 제작하시오!

5.모스펫(IRF520)을 아두이노에서 활용할 수 있는 쉴드를 구현하시오!  [링크]

6.아두이노용 5V 스탭모터 드라이버(ULN2003)를 이용해서 스탭모터를 제어할 수 있는 쉴드를 만드시오!  [링크]
