[KiCad 8편] 부품을 회전시켜 링형태 PCB와 USB모양의 PCB를 만들고 최소한의 회로를 가진 아두이노(arduino) 우노 디자인해보기!(녹칸다의 내맘대로 KiCad)
프로그래밍/kicad로pcb만들기 2023. 10. 18. 23:43
https://youtube.com/live/v5aNBSfgRIM
[KiCad 8편] 부품을 회전시켜 링형태 PCB와 USB모양의 PCB를 만들고 최소한의 회로를 가진 아두이노(arduino) 우노 디자인해보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g24e1285b902_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
1.부품 회전시키기!
-PCB편집기에서 부품의 풋프린트를 회전시킬 수 있다!
-원점을 잡는 방법을 알아내고 원점을 기준으로 부품을 회전시켜보기!
2.링형태의 LED만들어보기!
-edge.cut으로 동그란 기판에 방사형으로 부품을 배치해보기!
-링타입의 LED 조명등 같은거 만들어보기!(네오픽셀 같은거)
3.USB커넥터 직접만들기!
-PCB보드를 컴퓨터나 노트북의 USB커넥터에 바로 연결할 수 있도록 도면을 보면서 나름대로 디자인 해보기!
4.아두이노 미니멀보드 만들기!
-나의 PCB보드에 아두이노 우노의 최소한의 부분을 회로도를 보면서 만들어보기!
-프로그램 업로드는 별도의 ISP를 이용해야하지만 아두이노 우노 한대가 더 있으면 가능함!
(라이브방송에서 구현한 실습예제)

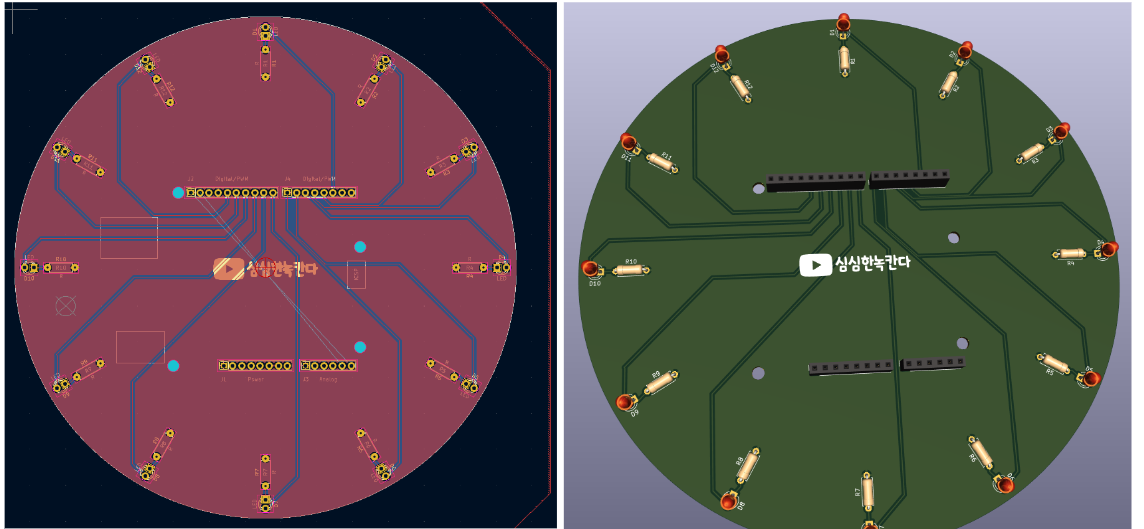

1.PCB보드에 드릴원점을 사용하는 방법을 이해하고 동그란모양의 외형을 가지는 아두이노 쉴드타입의 PCB를 샘플로 만드시오!(쓰루홀 타입 LED로 시계를 표현해보기)

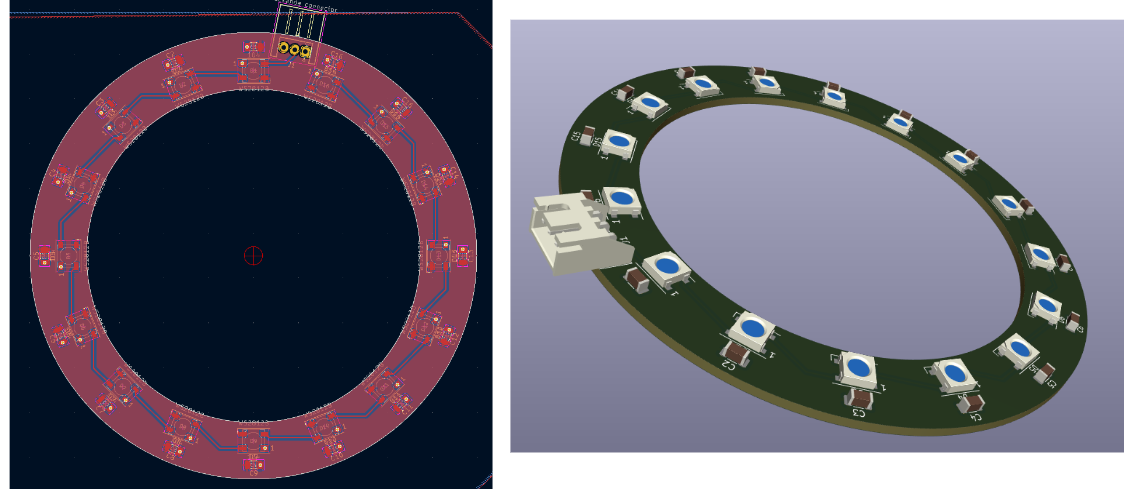

2.네오픽셀(WS2812B) 16개를 링형태로 배치해서 아두이노와 연결해서 쓸 수 있게 커넥터를 달아서 PCB보드를 제작하시오!

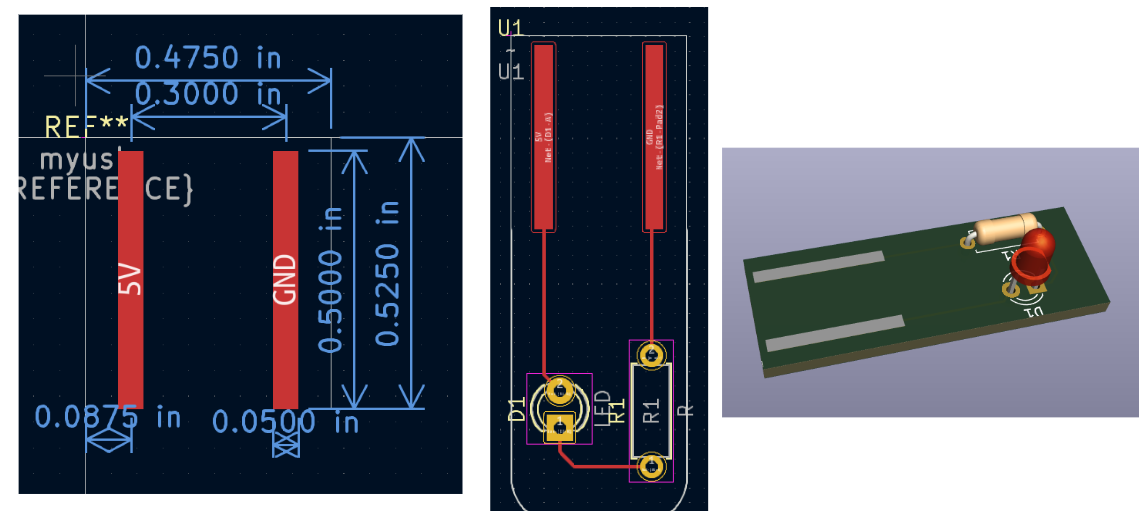

3.PCB가 컴퓨터의 USB포트에 바로 연결될 수 있도록 USB핀을 도면을 보면서 풋프린트로 생성하고 기판에 활용하시오!

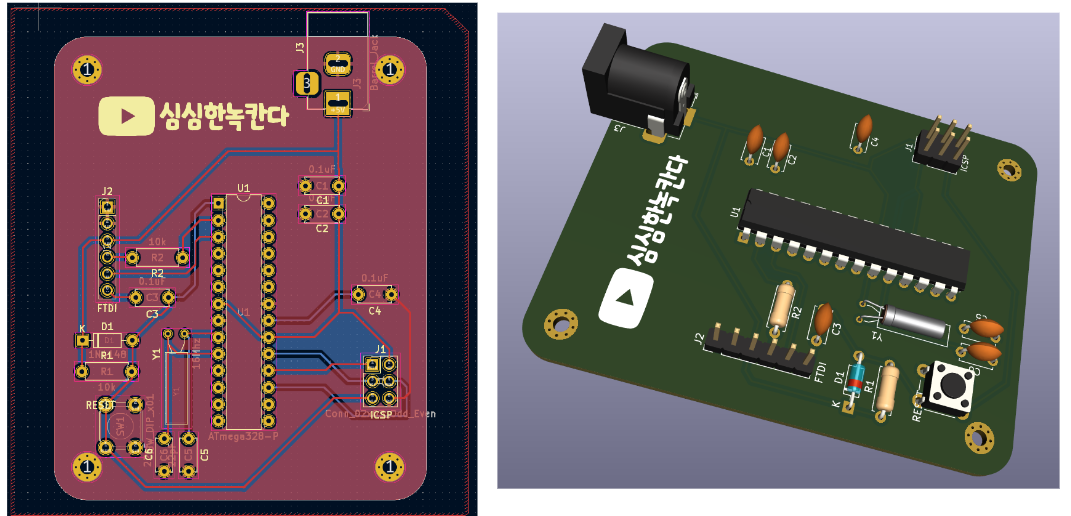

4.아두이노 우노 보드의 미니멀한 버전으로 PCB보드를 만드시오!(나의 PCB보드에 아두이노 우노를 집어넣는다!)
