[KiCad 부록] 녹칸다의 스마트팜 버전1 제어보드를 EasyEDA로 디자인하고 JLCPCB에서 PCBA주문해보기 1부!(녹칸다의 내맘대로 KiCad)



https://youtube.com/live/Y4qNBnI1q3s

[KiCad 부록] 녹칸다의 스마트팜 버전1 제어보드를 EasyEDA로 디자인하고 JLCPCB에서 PCBA주문해보기1부 !(녹칸다의 내맘대로 KiCad)

녹칸다의 내맘대로 kicad 시리즈이다!

이번편에서는 녹칸다가 별도로 진행하고 있는 스마트팜시리즈의 제어보드를 만들어보도록 한다!
제어보드는 계속 업그레이드 해나갈 예정이고 지금까지 구성으로보자면 버전1에 해당한다!
일단 제어보드를 기판으로 만든다음 소프트웨어를 제어보드에 맞게 구성하고자 한다!

녹칸다의 스마트팜 제어보드 버전1에 대한 자료는 아래 구글 슬라이드에 작성하도록 한다!
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g2690e6a70e5_0_0

녹칸다의 KiCad시리즈이지만 이번 PCB디자인은 EasyEDA로 진행한다!
왜냐면 KiCad는 PCBA주문을 위한 BOM생성이 어렵기 때문이다!

여기서 PCBA주문은 PCB제작과 어셈블리를 동시에 해주는 것이다!
즉 PCB를 만든다음 부품을 실장해서 납땜해서 생산해주는 서비스를 말한다!

생산업체에다가 아무거나 눈치껏 부품을 실장해주세요! 라고는 할 수 없으니 부품목록과 해당부품의 위치를 저장해놓은 파일을 업로드 해야한다!

EasyEDA에서는 회로도편집부터 주문할부품을 지정해서 회로도를 그리고 PCB디자인을 할 수 있으니 여러모로 편리한점이 많다!
(KiCad시리즈에서 PCBA주문이 필요할때만 EasyEDA를 사용하겠노라라고 녹칸다는 여러번 말한적이 있음)

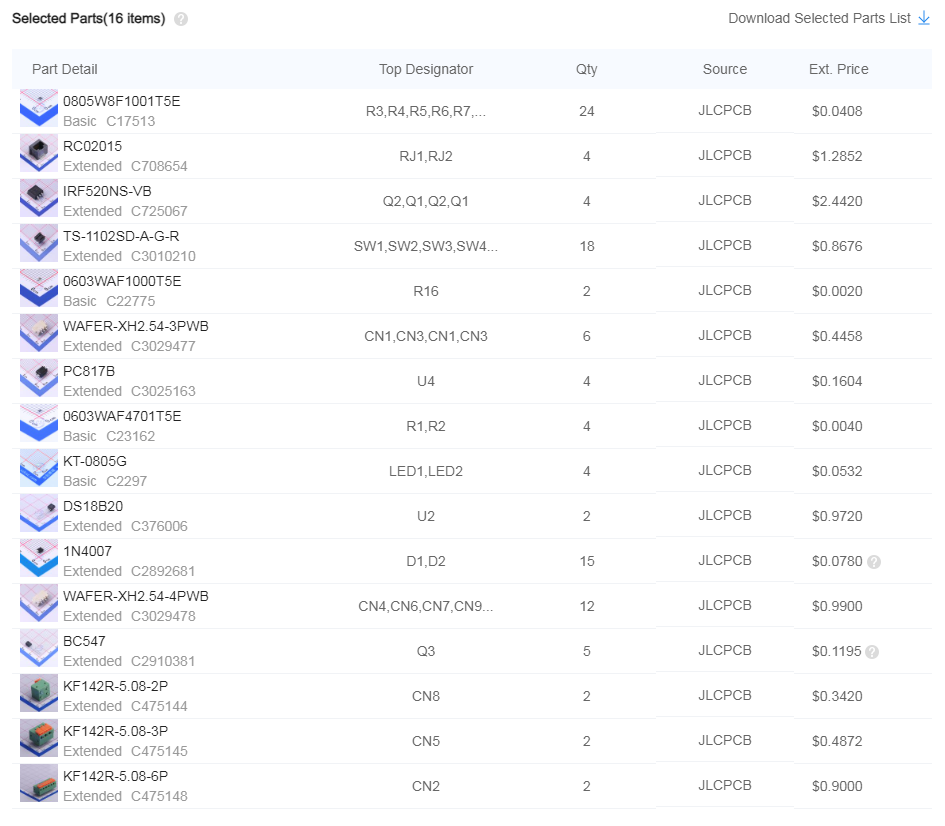

라이브방송중에 부품하나하나 고르면서 진행하면 시간이 너무 오래걸리니 필요한 부품은 녹칸다가 미리 골라두었다!
그외 작업은 모두 라이브방송에서 참석자들과 의사소통하면서 진행해보도록 하는게 이번편의 주요 내용이라고 볼 수 있다!

3시간동안 열심히 PCB디자인을 하고 완료가 안되면 다음날까지 이어서 진행하도록 한다!

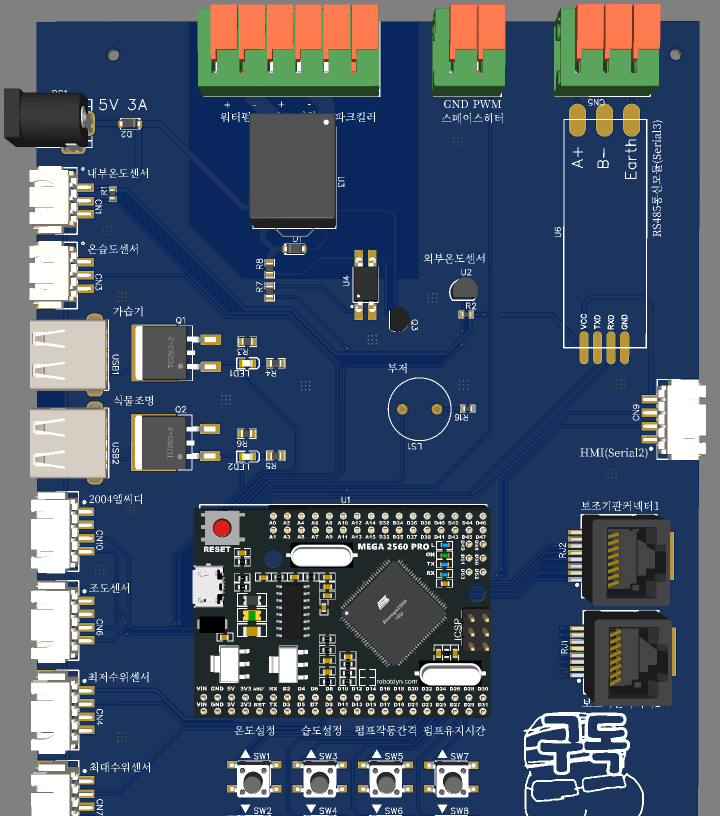

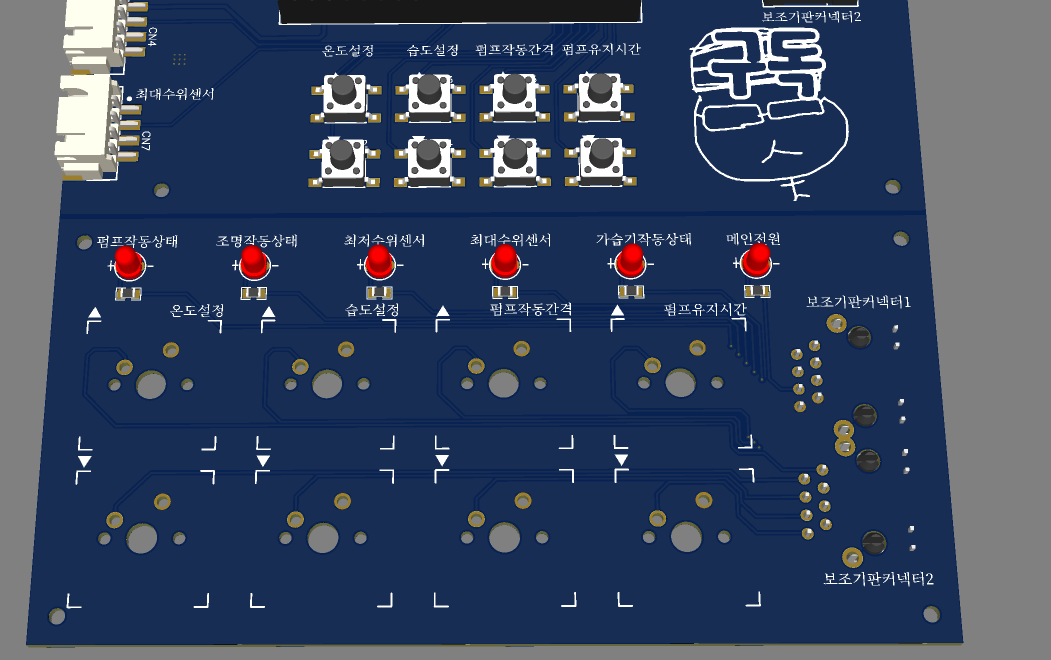

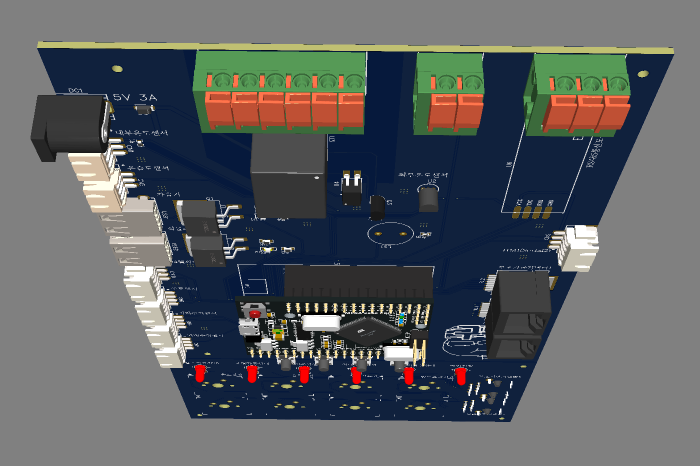

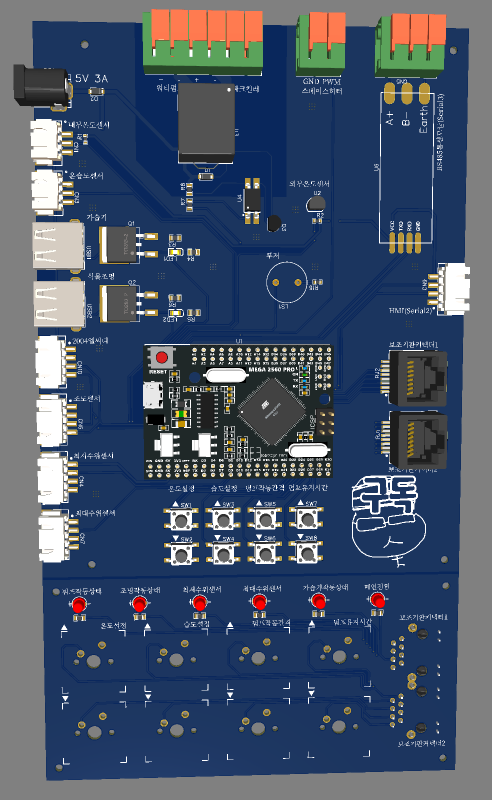

(최종결과물)
