안녕하세요 녹칸다 입니다~!
최근 라이브방송에서 easyeda로 녹칸다의 스마트팜을 제어할 버전1 보드를 디자인 했습니다~!
아래 두편에 걸쳐서 열심히 만들었었습니다~!
https://youtube.com/live/Y4qNBnI1q3s?feature=share
https://youtube.com/live/4E1HYYevklQ?feature=share
만들어진 PCB는 JLCPCB의 제작지원으로 곧 주문이 될 예정입니다~!

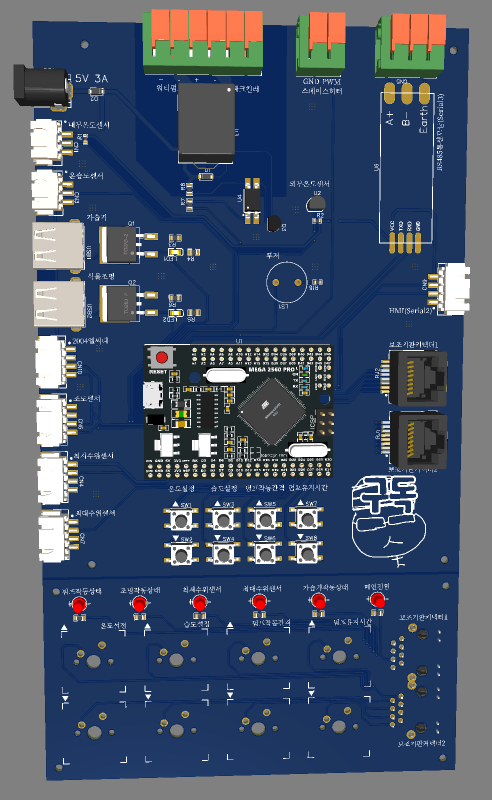

대략 이런 모습으로 생겼습니다~!
이번 포스트는 PCB가 아니라 3D 프린팅이 주인공입니다~!
JLCPCB는 3D 프린팅 서비스도 제공을 하길래 이번에 제작지원을 받아보기로 했습니다~!
최근 녹칸다는 fusion360에 관심이 생겨서 이것저것 연습해보고 있는데 여유있는동안 녹칸다의 스마트팜 제어보드 버전1의 커버를 3D모델링 했습니다~!
하단 커버의 모습입니다~! 여기 PCB본체가 들어갑니다!
기판 메쉬가 들어간 모습입니다~!
보조PCB는 상단커버에 부착됩니다~!

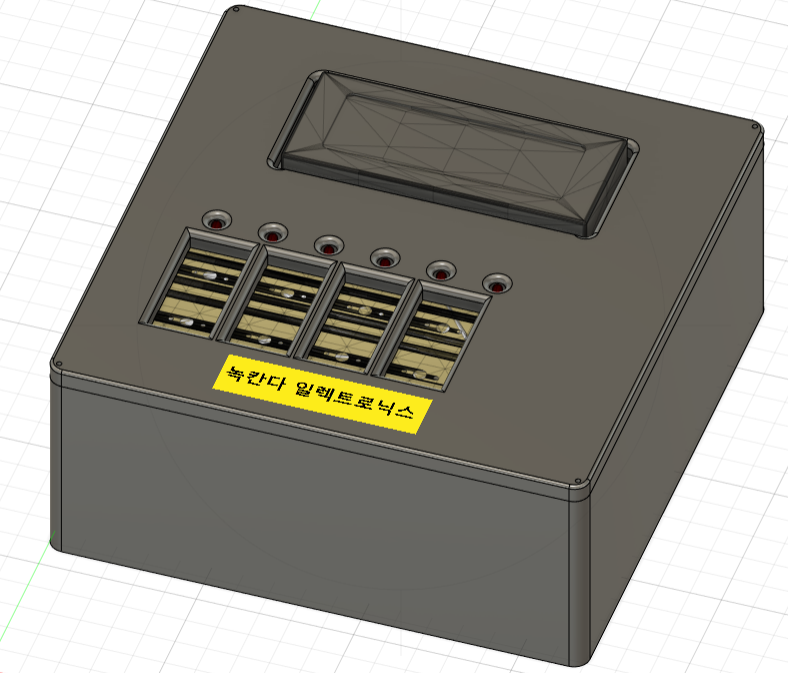

합치면 대략 이런 느낌이 나도록 해보았습니다~!

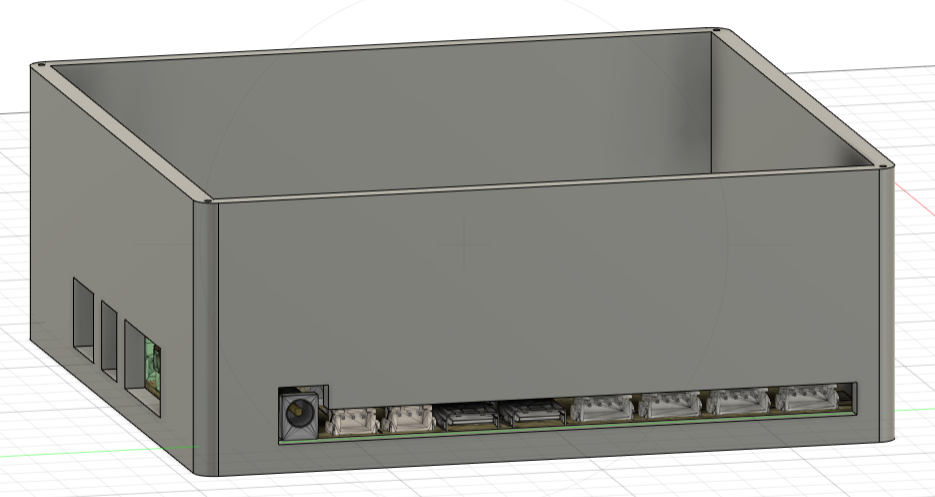

측면에 커넥터들을 위해서 구멍을 뚫어두었습니다~~!
단면을 보면 메인기판과 보조기판은 RJ45커넥터 2개를 이용해서 연결됩니다~!(랜선 커넥터)
왜 이렇게 해놓았느냐! 녹칸다 마음입니다~!
주문할 하단커버의 도면인데 그냥 느낌만 내보려고 해보았습니다~!
(재미로 해본것)

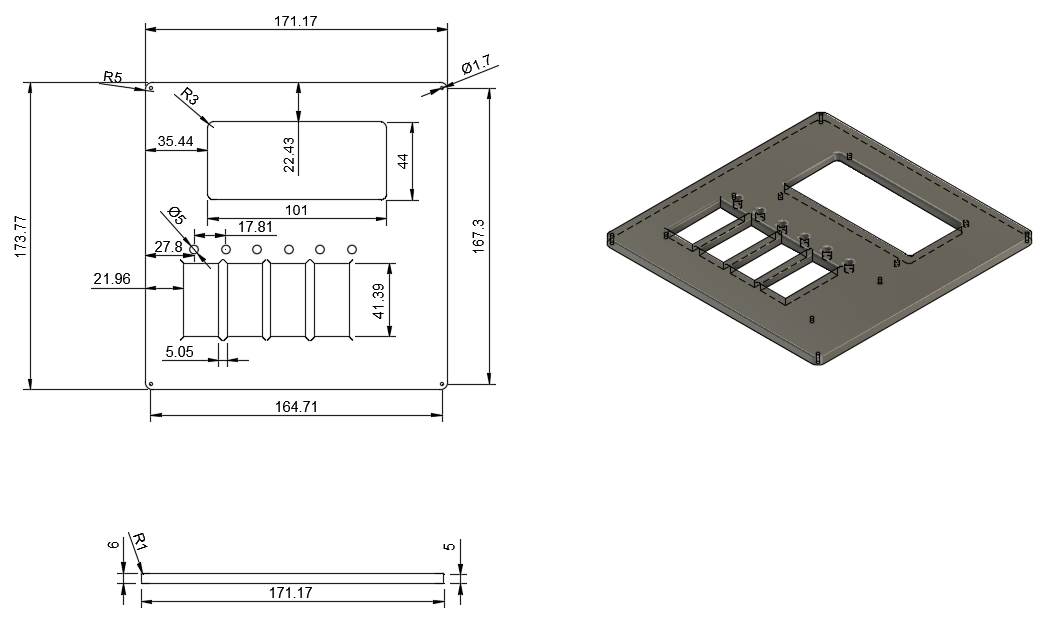

상단 커버의 도면입니다~!
아래는 fusion360에서 시뮬레이션한 장면입니다~!
이제 3D모델을 확보했으니 fusion360에서 step파일로 하단부와 상단부를 내보내기 해줍니다~!
상단은 top.step, 하단은 bottom.step파일로 출력했습니다~!

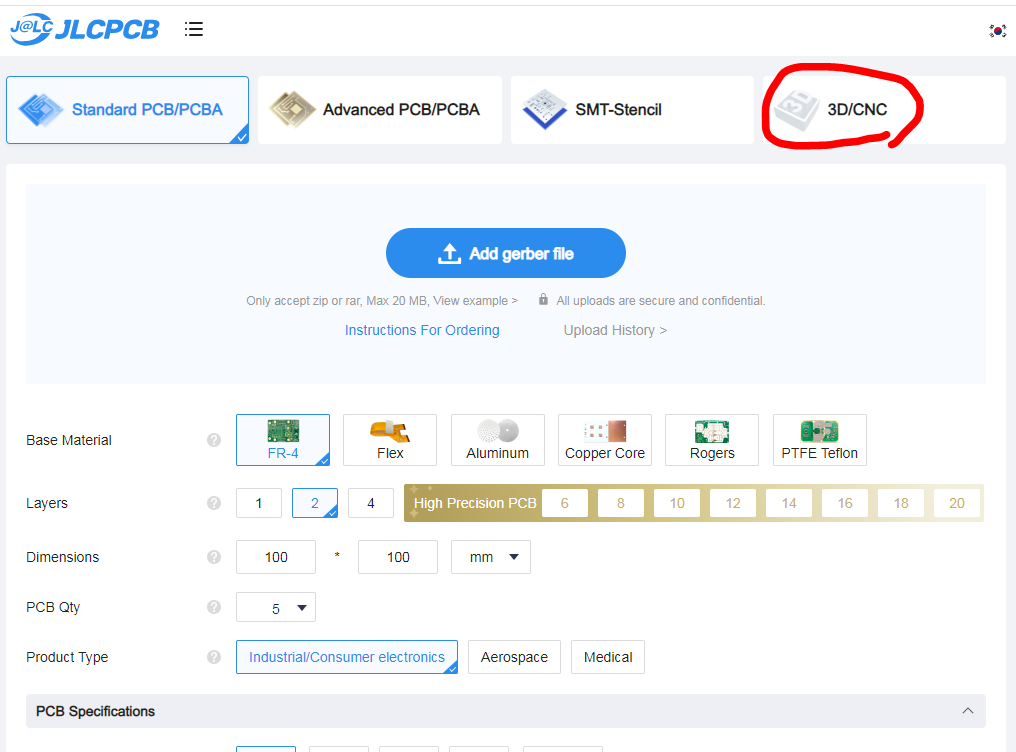

JLCPCB에 로그인하고 PCB주문이 아니라 3D/CNC탭을 눌러줍니다~!
"Add 3D Files"를 눌러줍니다~!
하단부 bottom.step파일을 선택해주고 업로드 해줍니다~!
bottom.step위에 있는 미리보기를 눌러보면 3D로 볼 수있습니다~!
으음~! 내가 만든 모양이 맞군! 확인만 가능하지 수정은 안됩니다~!

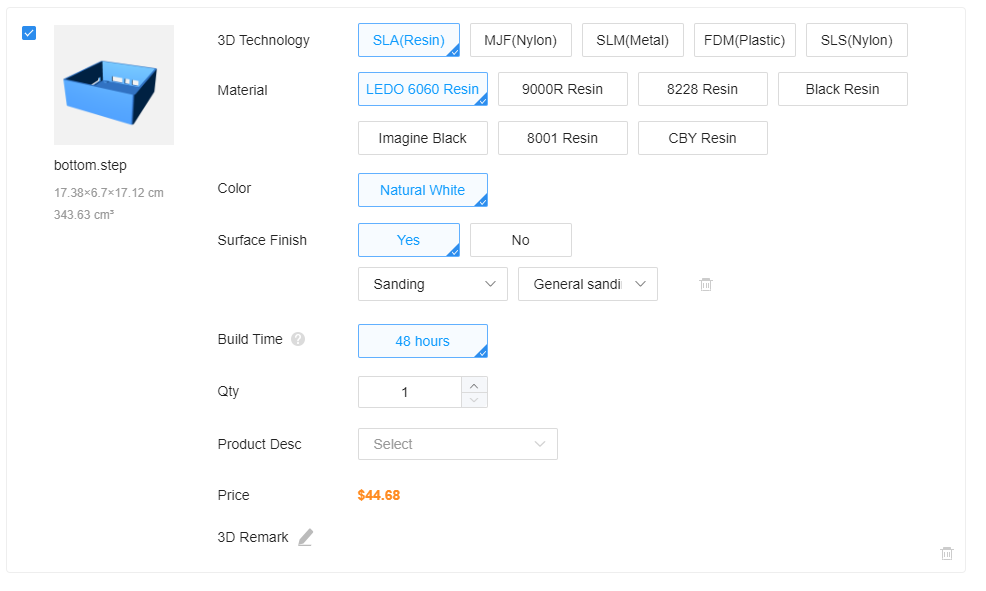

옵션은 소재에 대해서 잘 몰라서 그냥 선택되어있는대로 한번 시도해보겠습니다~!
상단커버인 top.step파일도 함께 업로드 할 수 있었습니다~!
2개의 주문을 동시에 할 수 있음!
상단 커버를 3d로 본 모습~!
product desc부분은 아직 뭔지 몰라서 other - Encloure로 선택해주었습니다~!
기타등등의 커버 정도의 느낌~?
다되었으면 "SAVE TO CART"를 눌러서 장바구니에 담아줍니다~~!
장바구니에 담긴 주문을 최종적으로 "Secure Checkout"을 눌러서 주문하면 됩니다~!
JLCPCB에 주문을 할때 아래 녹칸다와 관련한 링크를 누르면 쿠폰혜택이 있다고 하네요!
(이부분은 어떤 혜택이 있는지는 녹칸다도 잘 모름)
($10쿠폰을 제공해준다고 합니다)
https://jlcpcb.com/?from=nockanda
생산이 완료되고 실물이 녹칸다에게 배송되면 하단에 자료를 추가해보도록 하겠습니다~~!

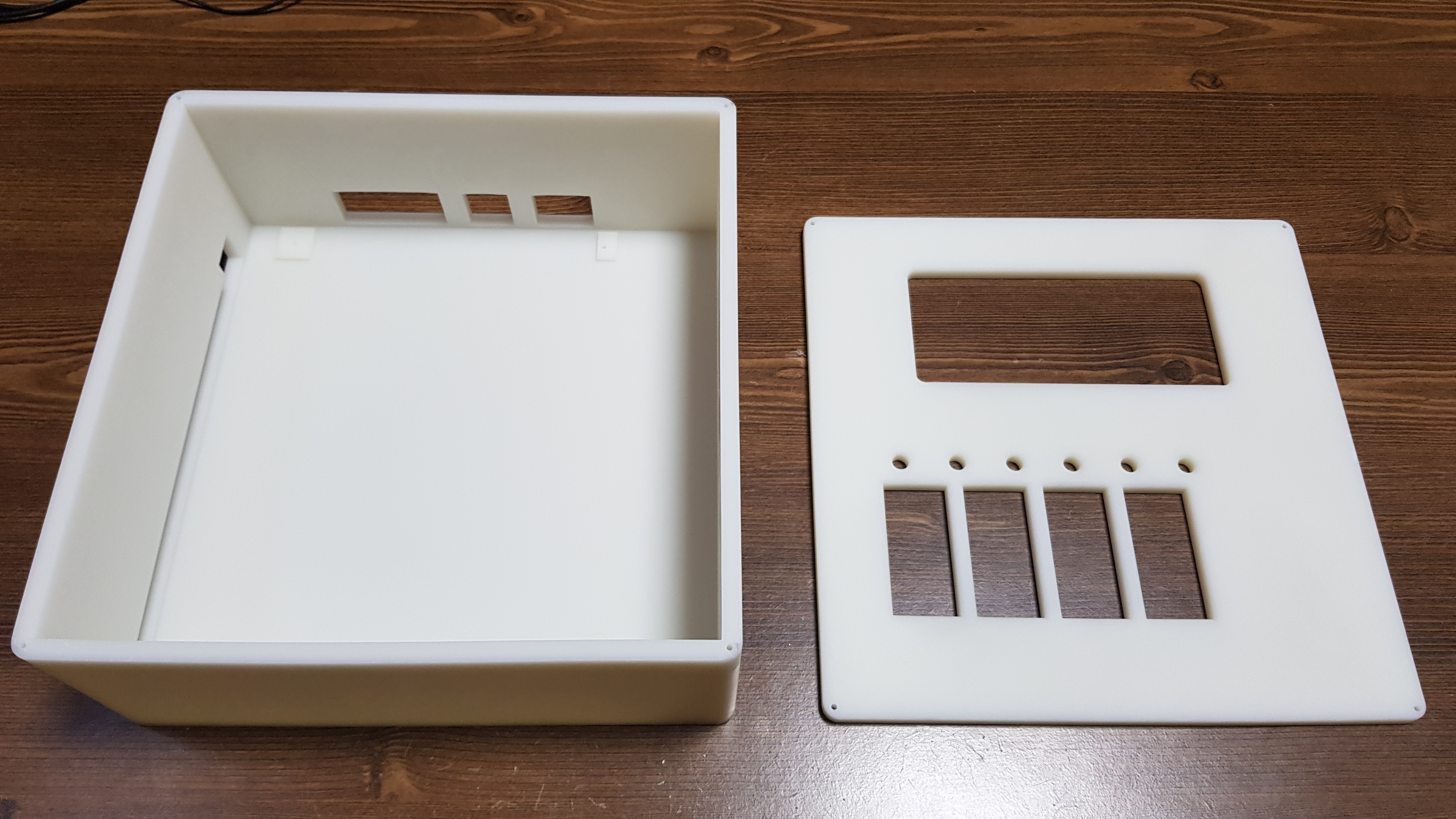

jlcpcb에서 3d프린터 출력물이 배송되었습니다~!
아래쪽과 뚜겅 모두 무사히 도착했네요~!
제가 예전에 3d프린팅을 해본 경험으로 보았을때 출력 퀄리티가 상당합니다~!
(아마 소재와 후처리의 차이인듯 합니다)
표면을 자세히보면 후가공을 한 흔적이 있네요~!(표면을 매끈하게)

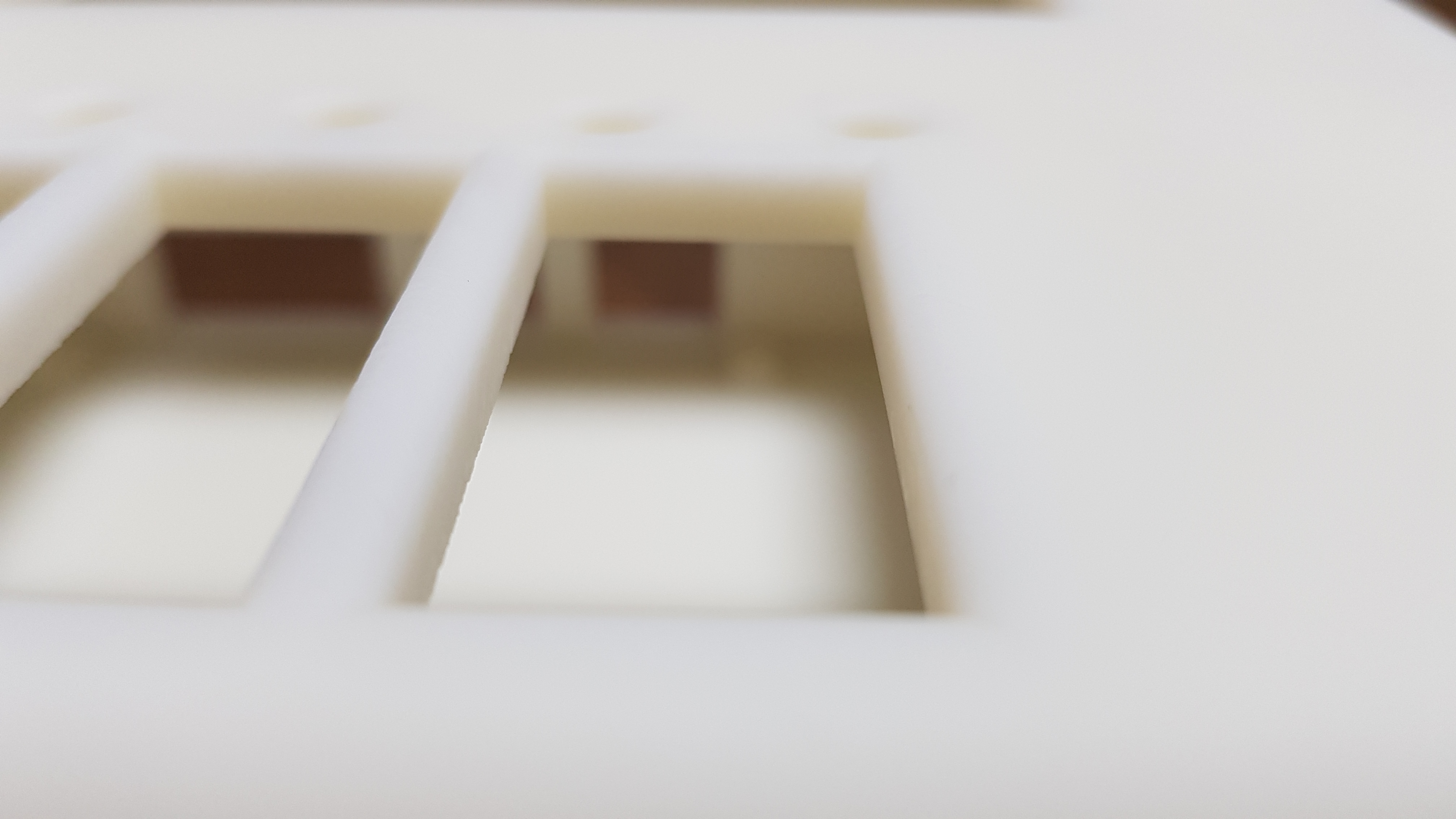

도면에 낸 구멍이 아주 매끈하게 나와있습니다~!

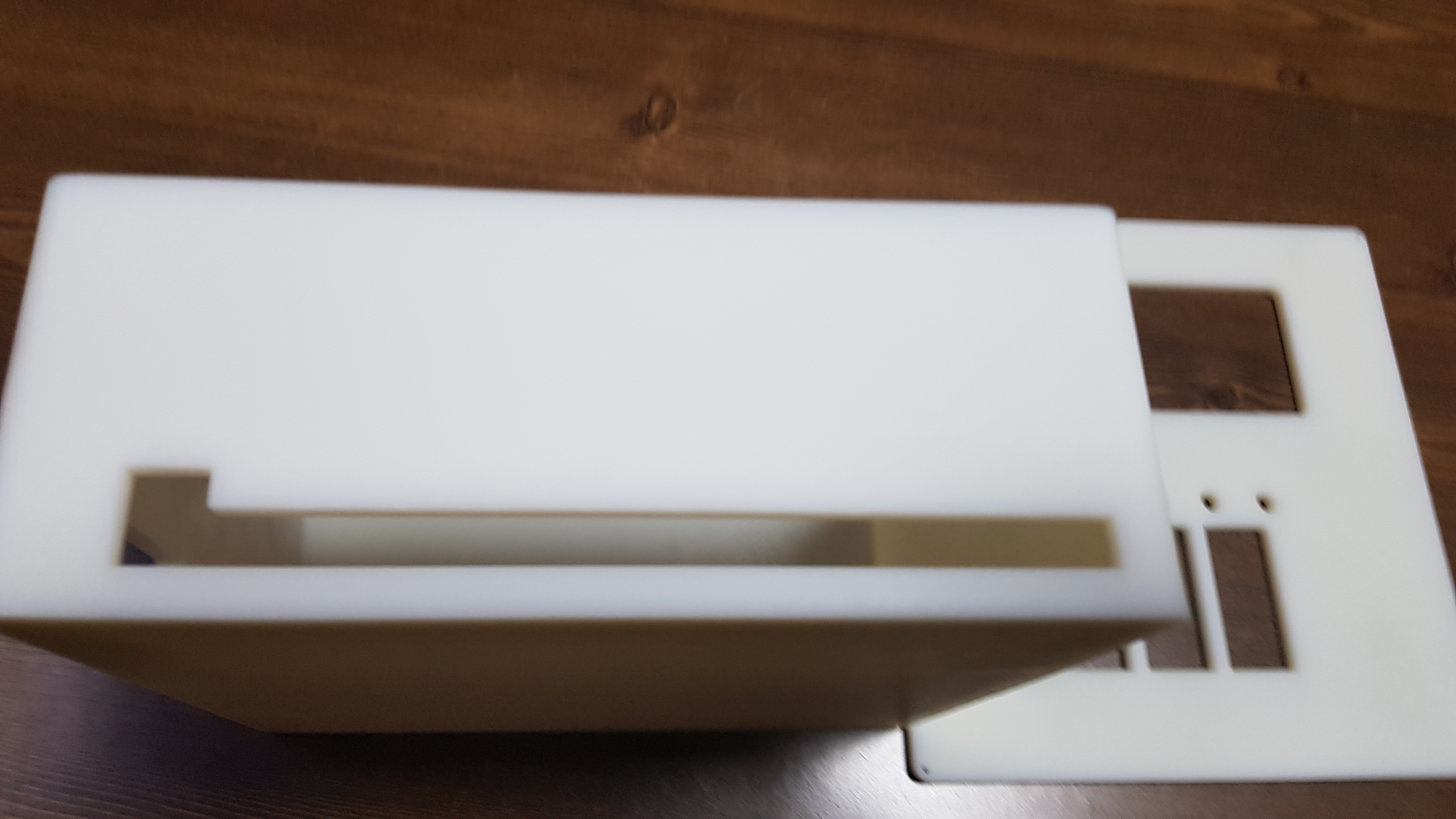

측면 구멍도 아주 좋습니다~!
특히 상단부분 홀에는 테두리에 둥근 엣지를 줬는데 표현이 아주 잘 되었습니다~!
(엔지니어가 직접 사포로 갈았으려나요?)
뚜껑을 덮으면 이런 모양이됩니다~!
fusion360으로 3D프린터 출력해보기 완성~!
이제 JLCPCB에서 제조한 PCB를 부착했을때 잘 결합되는지 확인해보아야겠습니다~~!
그럼 20000~!
