[KiCad 5편] PCB둥근테두리,드릴홀 뚫기, 이미지넣기, via 적용하는법 알아보고 녹칸다의 아두이노 예제를 PCB보드로 만들어보기!(녹칸다의 내맘대로 KiCad)

녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!

정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g28859e93e2b_0_0

(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)

이번편은 PCB 외곽선인 edge cut 레이어에 둥근 테두리를 지정하는 방법을 알아보도록 한다!(매우 간단함)
테두리가 각이 져있으면 다칠 수 있다!
외곽선을 자유모양으로 바꾸는것은 다음에 알아보고 단순히 둥글게만 한다!

이어서 PCB보드에 드릴홀을 뚫는 방법에 대해서 알아본다!
마운팅홀(mounting hole)이라고도 부른다!
이것은 서로 나뉘어진 PCB보드를 고정시킬때 사용하는 나사구멍이다!
PCB기판과는 상관없이 드릴머신이 구멍을 뚫어준다!

이어서 PCB기판에 이미지를 출력해보도록한다!
전면과 후면 실크스크린에 이미지를 출력하면 나중에 PCB보드 제작시 조금더 멋있어 진다!

마지막으로 via에 대해서 알아보도록 한다!
양면 PCB를 사용할때 때때로 어느 경로로 라우트해도 불가능한 경우의수가 생길 수 있다!
그럴때 via에 대해서 알고 있으면 이것을 극복할 수 있다!

위 내용을 다 하고나면 녹칸다의 아두이노 예제를 구동할 수 있는 PCB보드를 위 내용을 적극 반영해서 만들어 보도록 하자!



(라이브방송에서 구현한실습예제)

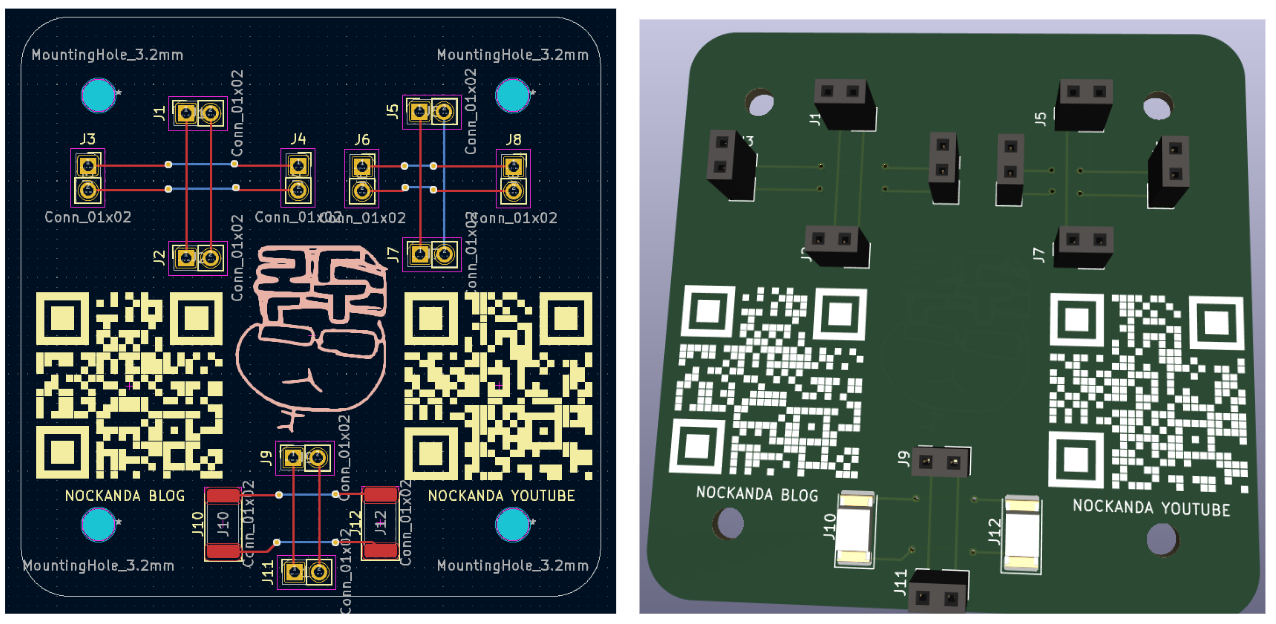

1.PCB의 외곽선을 모깎기하고 드릴홀을 뚫어보고 이미지출력해보고 via에 대해서 알아볼 수 있는 예시를 보이시오!

example5_1.zip
0.51MB

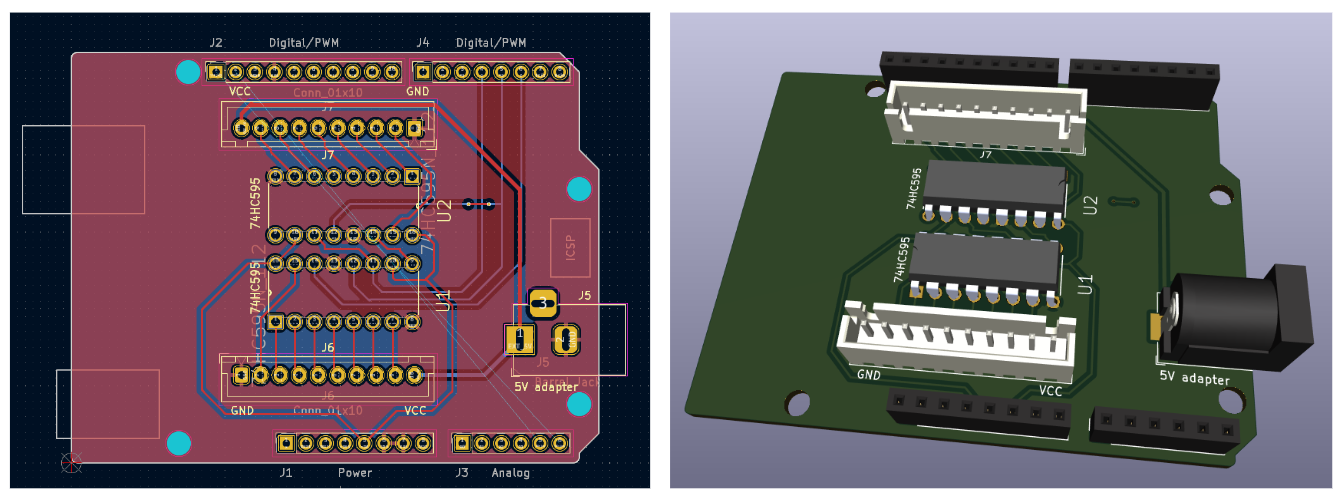

2.녹칸다의 아두이노 예제중 16채널 릴레이를 제어하기 위한 아두이노 쉴드를 만드시오!

example5_2.zip
0.34MB

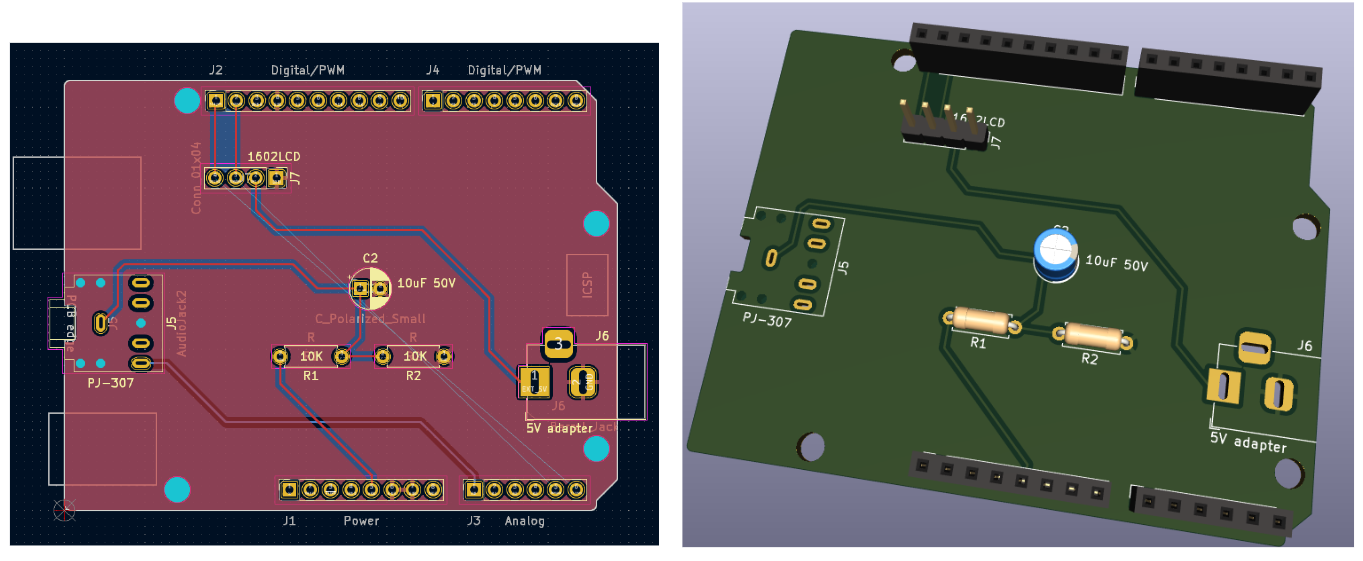

3.비접촉전류센서(SCT-013-030)의 값을 측정할 수 있는 아두이노 쉴드를 제작하시오!

example5_3.zip
0.48MB

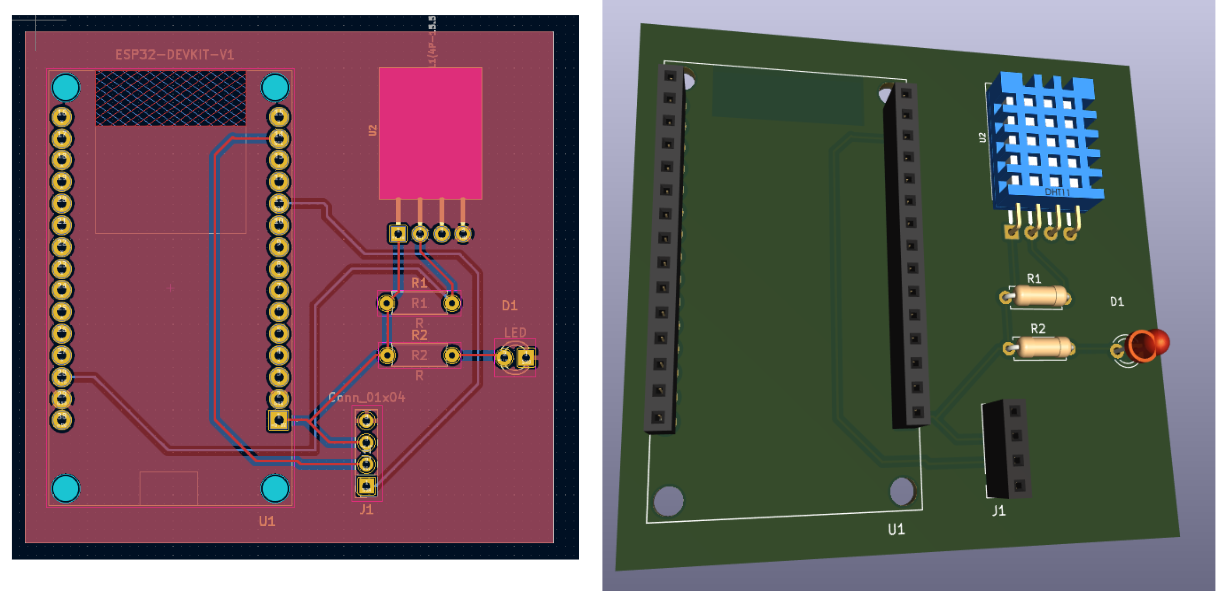

4.ESP32보드에 온습도센서(DHT-11)을 연결하고 측정값을 0.91인치 OLED(SSD1306)에 출력하는 PCB를 제작하시오!

example5_4.zip
0.13MB
