[KiCad 4편] 참조필드, 필드값, 실크스크린, 네트 배선의 너비, 3D모델 적용하는법 알아보고 녹칸다의 아두이노 예제를 PCB보드로 만들어보기!(녹칸다의 내맘대로 KiCad)
프로그래밍/kicad로pcb만들기 2023. 10. 4. 23:31
[KiCad 4편] 참조필드, 필드값, 실크스크린, 네트 배선의 너비, 3D모델 적용하는법 알아보고 녹칸다의 아두이노 예제를 PCB보드로 만들어보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g286fe95e54d_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
이번편은 회로도 편집기에서 각심볼 마다 가지고 있는 참조필드와 참조값이 무엇인지 알아보도록 한다!
그리고 PCB편집기에서 실크스크린 레이어에 대해서 알아보도록 한다!
지금까지는 PCB상의 풋프린트간 패드를 연결할때 기본 크기의 배선 너비로 라우트를 했다!
그러나 이번편 부터는 소모전류량을 적절히 고려해서 배선 두께를 조절 해보도록 하자!
(정확히 계산해서 하는건 아니고 간단히 하는 방법만 참고할 것)
다음으로 PCB보드를 제작하는 것과는 상관없지만 내가 만든 PCB보드가 실물로 제작하면 어떤 느낌일까를 알아보기 위해서 3D모델을 적용하는 방법을 알아보도록 한다!
4편에서 수립한 전략을 기반으로 해서 녹칸다의 아두이노 예제를 활용할 수 있는 PCB보드를 만들어보도록 하자!
(다양한 실습예제를 준비해두었음)
하는데까지 하고 남은 내용은 5편에서 이어서 하도록 한다!
(라이브방송에서 구현한 실습예제 파일)

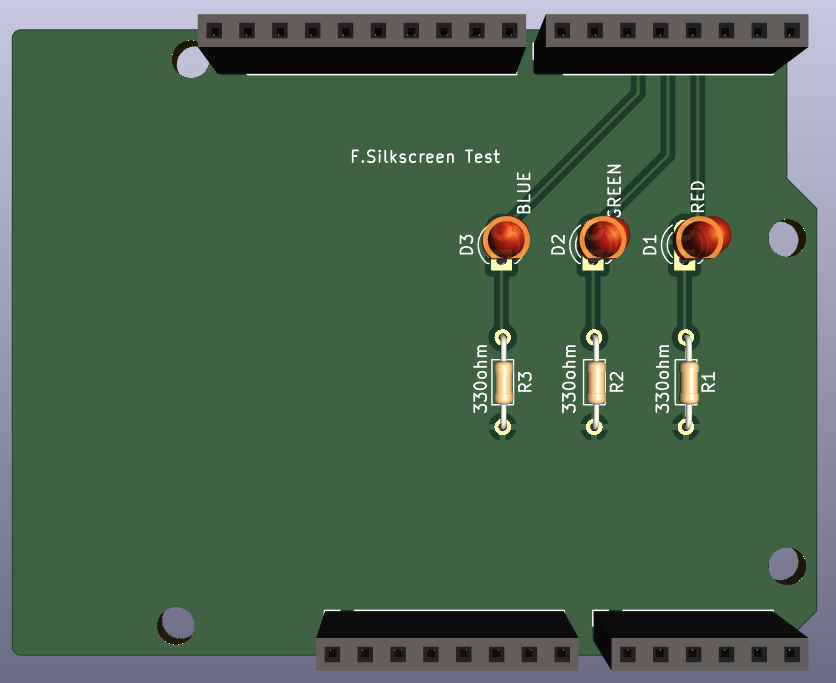

1.참조필드, 필드값, 실크스크린을 한눈에 확인할 수 있는 예제를 구현하시오!(LED3개를 구동하는 간단한 회로)

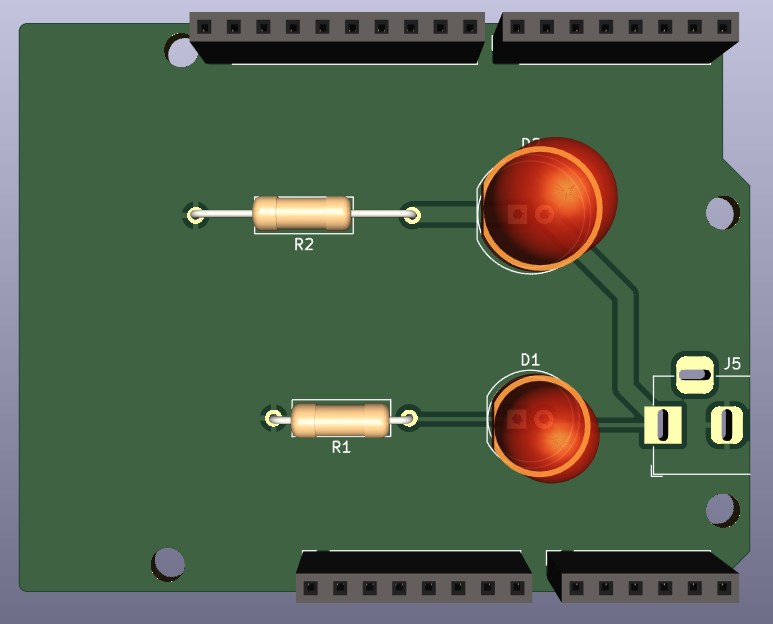

2.아두이노 쉴드에 외부전원이 입력되어서 LED가 작동된다! 이때 LED는 1A짜리가 있고 3A짜리가 있을때 배선의 두께를 적절하게 조절하시오!

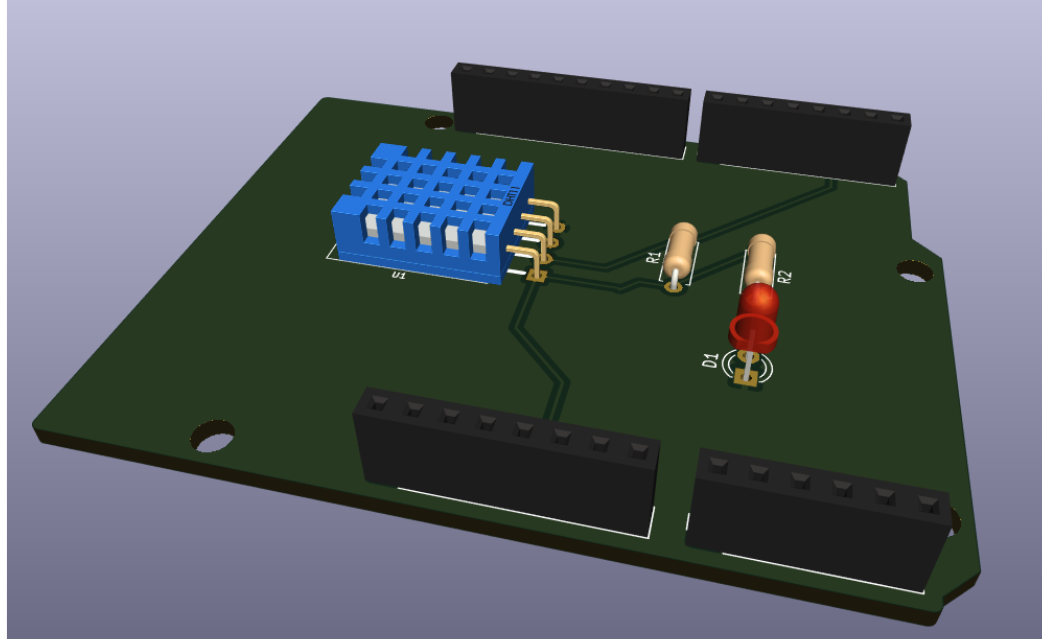

3.실습예제 3-3번예제에 온습도센서 3D모델을 적용하시오!
4.실습예제 3-6번예제의 3가지 부품의 3D모델을 적용하시오!

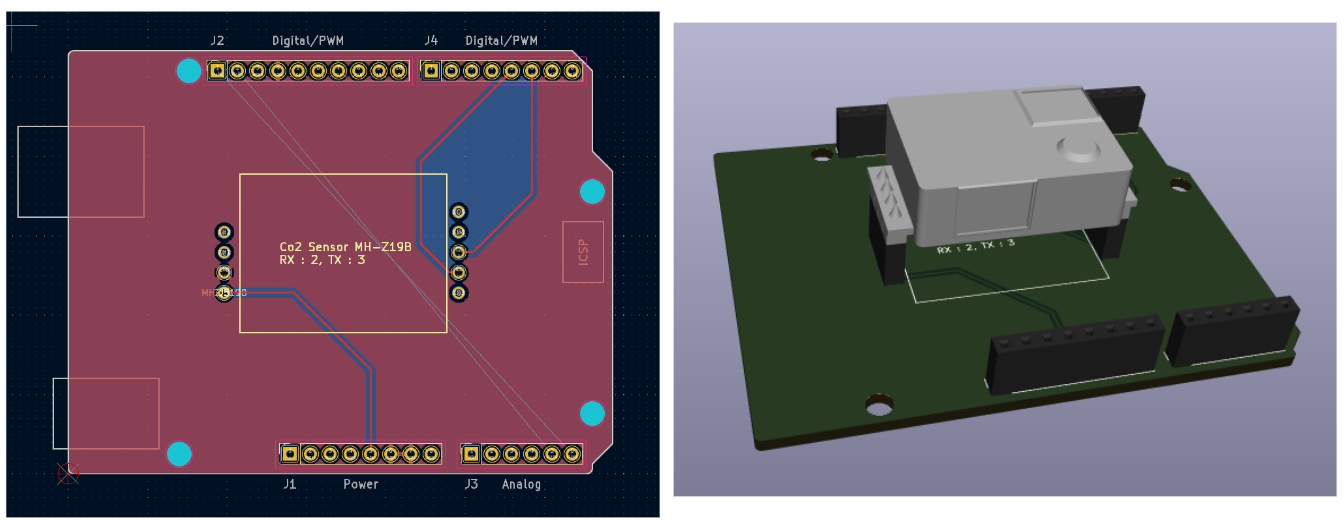

5.이산화탄소센서(MH-Z19)를 활용할 수 있는 쉴드를 제작하시오!

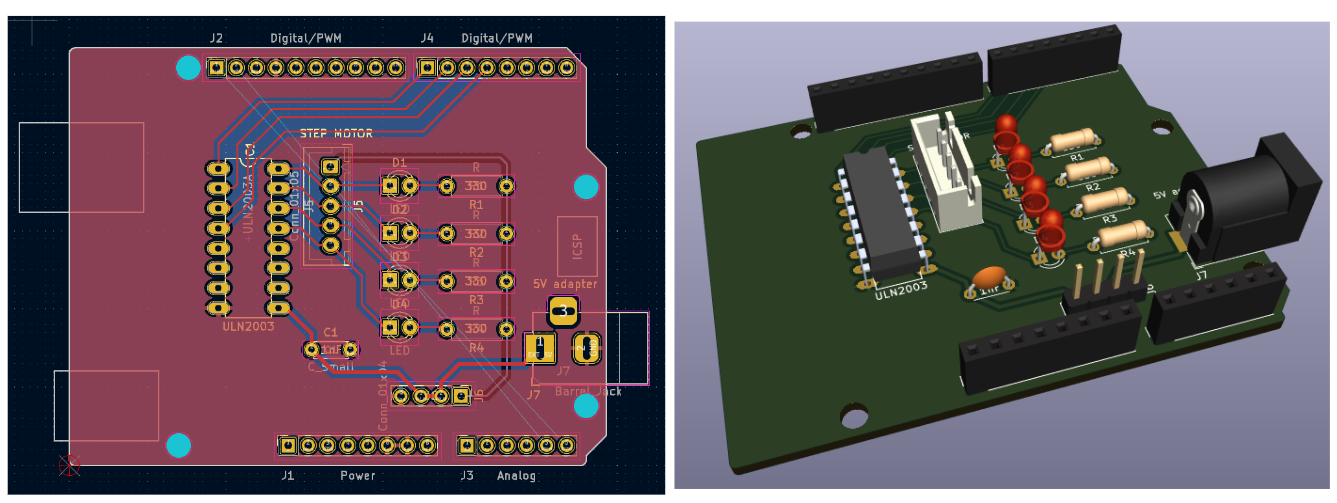

6.아두이노에서 주로 사용하는 5V 스탭모터를 작동시키는 쉴드를 제작하시오!

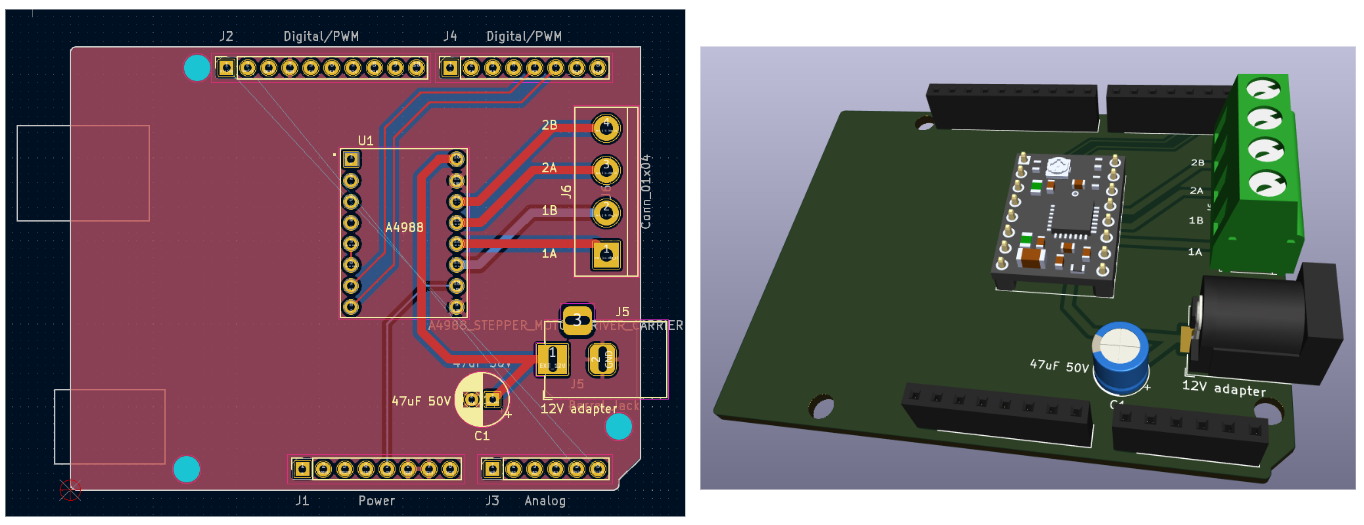

7.아두이노에 A4988 스탭모터 드라이버를 이용해서 NEMA17 스탭모터를 제어하는 쉴드를 제작하시오!
