[KiCad 1편] 녹칸다와 함께 아두이노(arduino)를 재미있게 활용하기 위한 PCB보드의 제작을 kicad로 시작하기!(녹칸다의 내맘대로 KiCad 튜토리얼)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.p
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
이번편은 kicad의 전반적인 사용방법을 알아보는 튜토리얼 편이다!
아래와 같은 목차로 진행해보도록 한다!
1.kicad 설치하는 방법과 주의 사항
2.일단 무작정 PCB보드를 하나 만들어보기!(흐름을 파악함)
3.kicad에 사용하는 용어에 익숙해지기
4.회로도의 연결방법에 대해서 익숙해지기
5.실습해볼 수 있는 몇가지 예제 만들어보기
(kicad 실습예제)

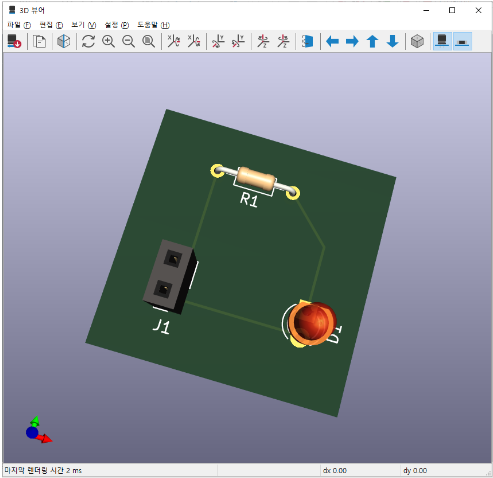

1.LED 1개에 전원을 넣으면 작동하는 기본 예제(F면에 배선)

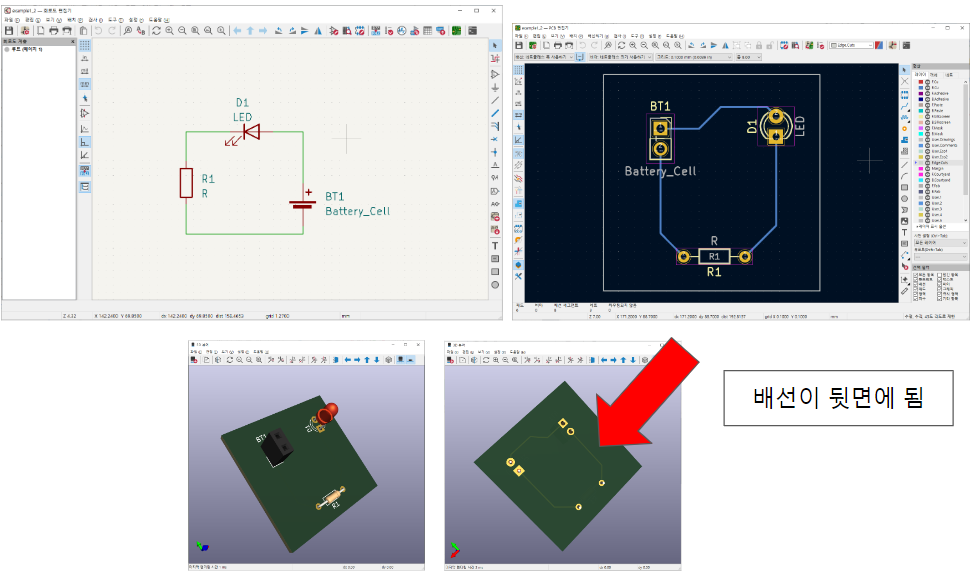

2.LED 1개에 전원을 넣으면 작동하는 기본 예제(B면에 배선)

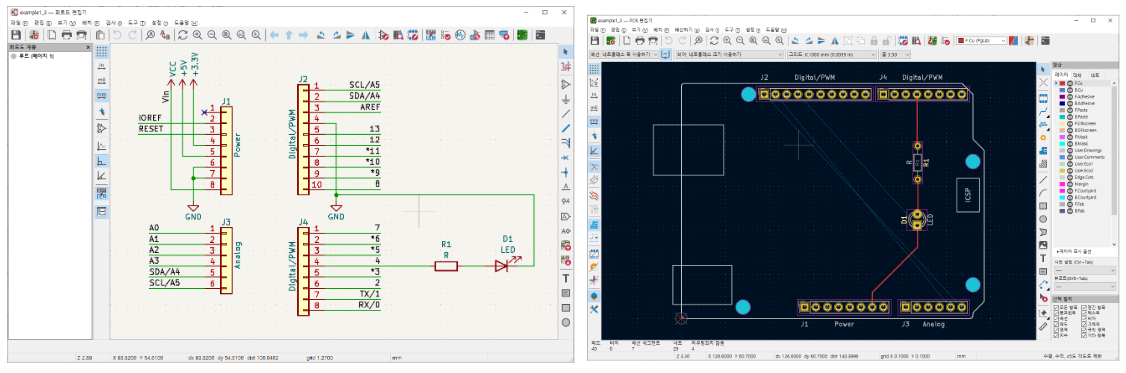

3.아두이노의 4번핀에 LED가 1개 연결되어있을때 디지털 신호로 ON/OFF 할수 있는 쉴드를 구현하시오!
4.아두이노의 4번,5번,6번에 LED를 1개씩 총 3개 연결해서 신호등처럼 작동하는 아두이노 쉴드를 구현하시오!

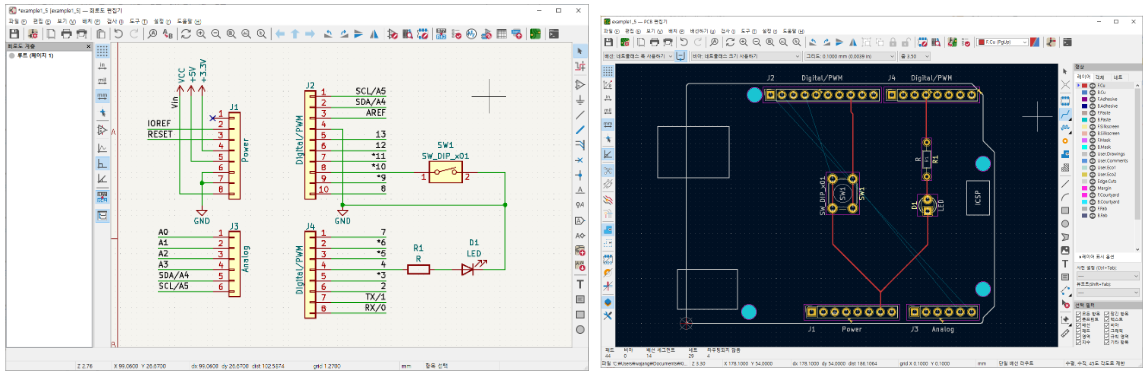

5.아두이노의 10번핀에 택트스위치를 연결하고 LED를 4번핀에 연결해서 버튼을 누르면 LED가 켜지도록 하시오!

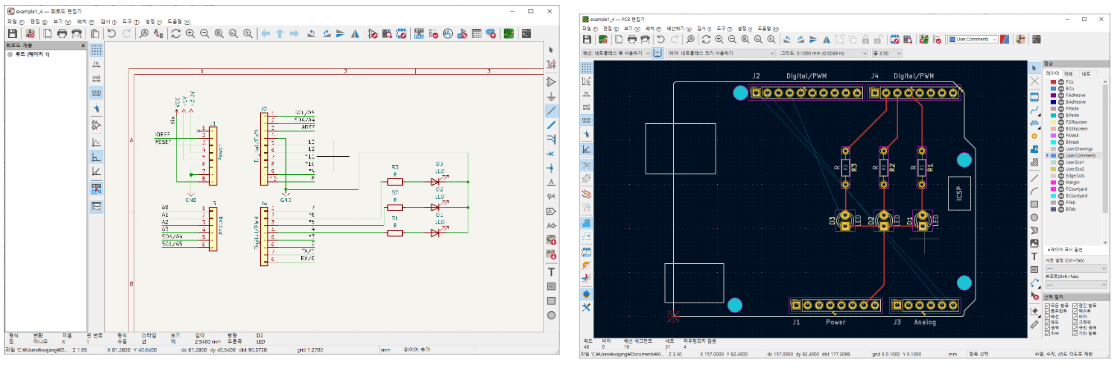

6.아두이노의 10번핀과 11번핀에 택트스위치를 연결하고 LED를 4번핀과 5번핀에 연결해서 10번핀을 누르면 4번핀에 연결된 LED가 ON/OFF되고 11번스위치를 누르면 5번에 연결된 LED가 ON/OFF되도록 하시오!
