[KiCad 3편] SMD부품과 네트라벨을 알아보고 심볼과 라이브러리 다운받아서 활용해보기!(녹칸다의 내맘대로 KiCad)
녹칸다의 내맘대로 kicad 시리즈이다!
(주의) 녹칸다는 코딩만 쪼금 할줄 알고 PCB보드를 만드는데 전문적이지 못함!
아두이노를 재미있게 활용하는 수준에서 내용을 다룰 예정임!
정해진 분량은 없고 3시간 라이브방송에서 할수 있는 만큼 하도록 한다!
라이브방송에서 구글의 공유 슬라이드를 이용해서 참고자료를 활용하도록 한다!(라이브방송에서 실시간 작성하도록함)
https://docs.google.com/presentation/d/1d_82MHgrUaXVVFXCDf3J65_2AdLz1aeWarJ4o73TNm0/edit#slide=id.g24588fc5802_0_0
(링크를 누르면 모두에게 공유 되어있어서 아무나 볼 수 있음)
이번편은 쓰루홀(THT) 부품이 아니라 SMD부품에 대해서 간략히 알아보도록 한다!
녹칸다는 특별하지 않으면 SMD부품은 활용하지 않을 예정이다!
(녹칸다를 포함한)납땜 초보자들은 SMD부품은 납땜하는게 매우 어렵다!
녹칸다는 초보자용으로 PCB제작법을 소개하는 중이기 때문에 SMD부품은 꼭 그것만 사용해야하는 상황이 아니고서는 최대한 쓰루홀(THT) 부품을 활용하도록 한다!
이어서 네트라벨에 대해서 알아보도록 한다!
이 내용은 회로도 편집기에서 회로도를 깔끔하게 그리는 방법과 관련이 있다!
그러나 자칫하면 오히려 회로도를 해석하는데 더 헷갈릴 수 있으니 융통성있게 활용해야겠다!
(녹칸다도 kicad에 대한 노하우가 많은 상황이 아니기 때문에 알고있는 수준으로 하도록 한다)
이어서 심볼(symbol)과 풋프린트(footprint)를 다운로드 받아서 활용하는 방법에 대해서 고민해보도록 한다!
kicad에 기본으로 포함된 심볼과 풋프린트만으로 모든걸 만들어낼 수 있으면 참 좋겠지만 우리가 필요한 대부분은 결국 ①다운로드 받거나 ②직접 만들어야한다!
직접 만들어 쓰는거는 다음 단계에서 알아보도록 하고 이번에는 "누군가가 만들어놓은" 심볼과 풋프린트를 무료로 다운로드 받을 수 있는 사이트에서 다운받아 활용하도록 한다!
대부분 우리가 활용할만한 부품을 미리 만들어놓아서 아주 편리하게 아두이노(arduino) 쉴드(shield)를 만들수 있다!
녹칸다가 재밋어보이는 샘플을 몇가지 준비해두었으니 그것을 직접 만들어보도록 한다!
(실습예제)

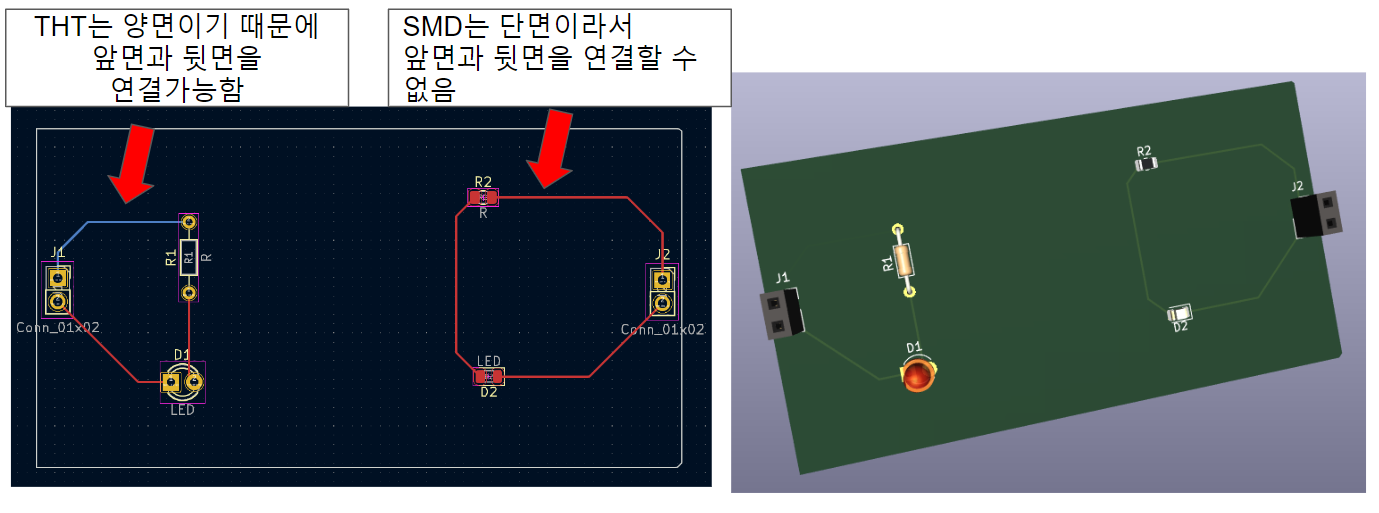

1.THT와 SMD의 차이를 비교해보기위한 PCB기판 만들어보기!

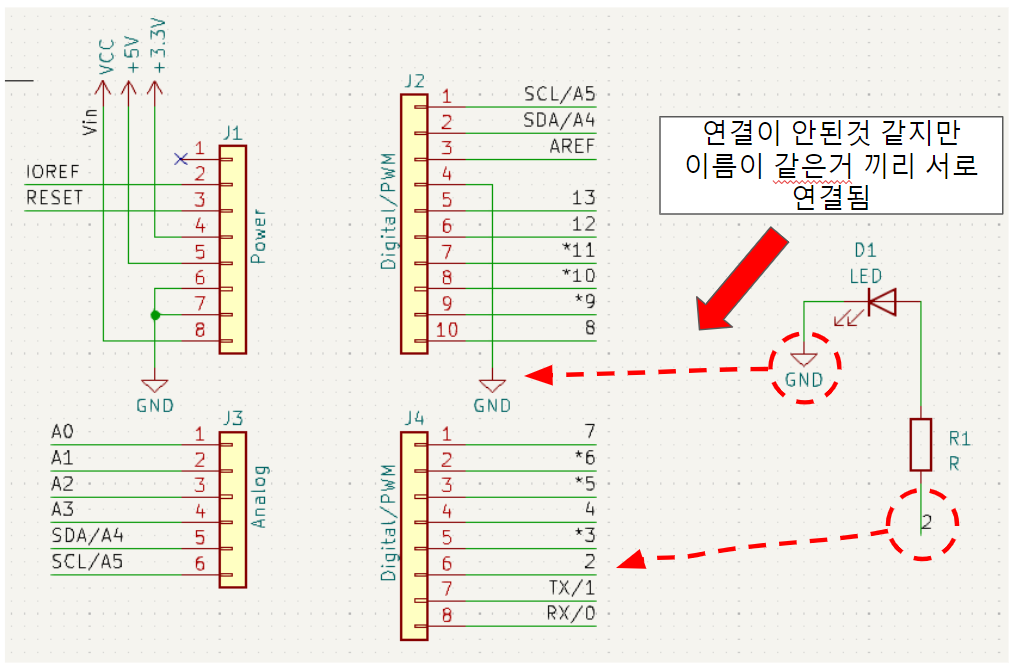

2.아두이노 우노 쉴드 타입의 템플릿 프로젝트를 생성해서 LED를 아두이노의 2번핀에 연결하는 예시를 네트 라벨을 활용해서 보이시오!

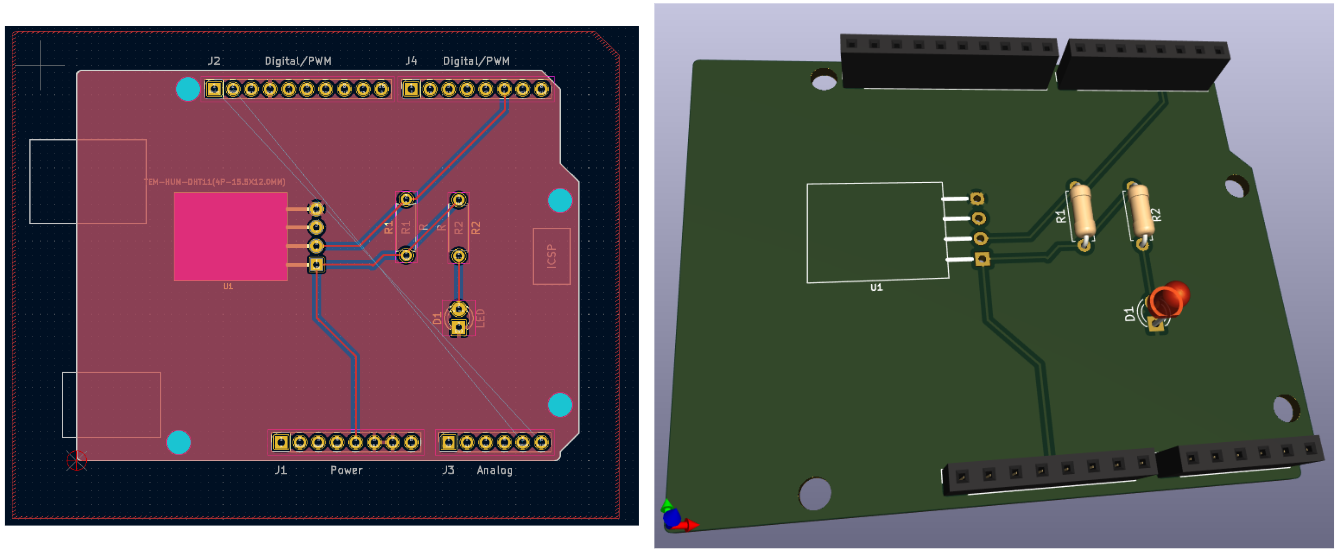

3.kicad에 기본으로 포함되지 않은 심볼과 풋프린트를 다운로드 받아서 활용하는데 온습도센서(DHT-11)의 값을 측정할 수 있는 아두이노우노 쉴드를 구현하시오!

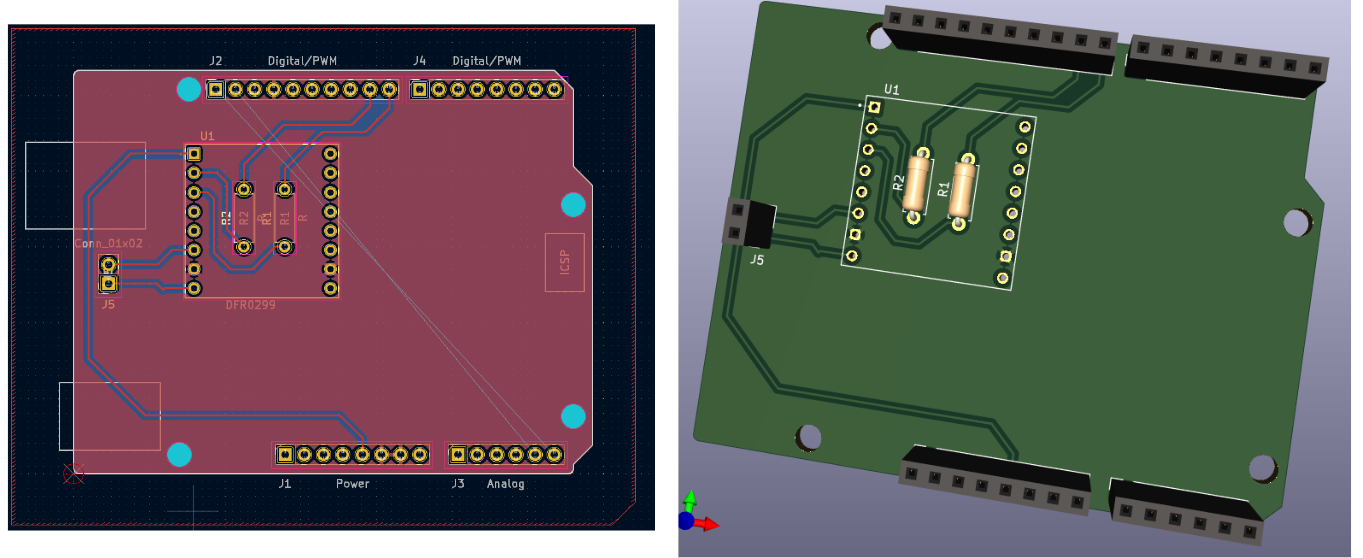

4.dfminimp3모듈과 스피커를 연결할 수 있는 아두이노용 쉴드를 제작하시오!

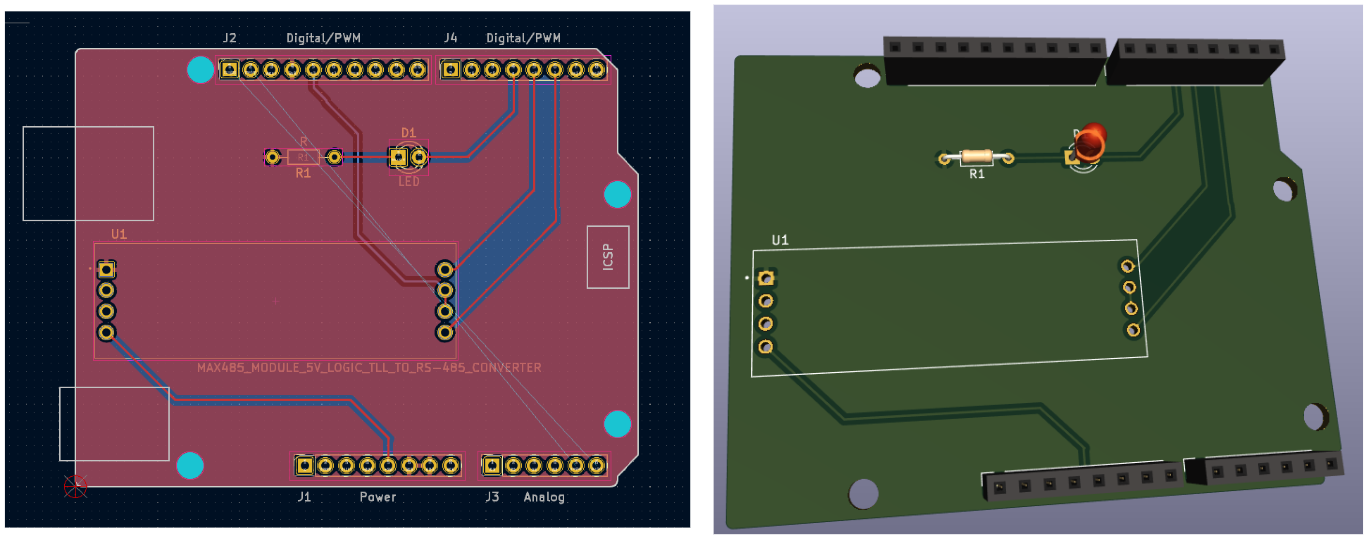

5.아두이노에 RS485통신이 가능하도록 max485를 연결해서 쓸 수 있는 쉴드를 제작하시오!

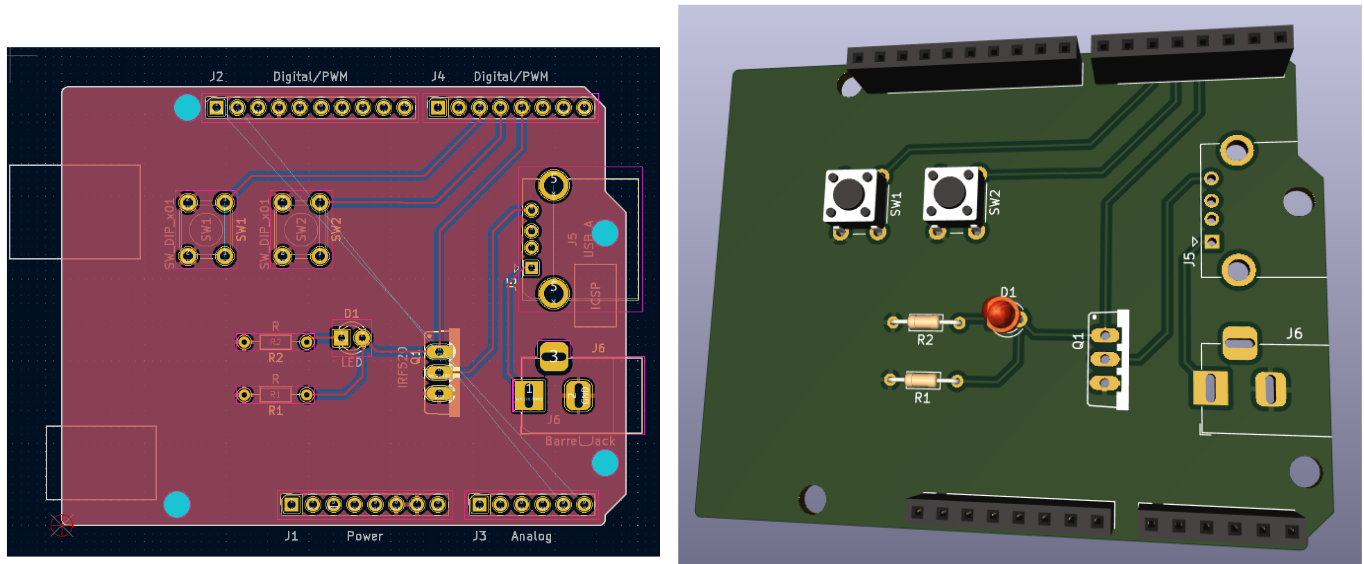

6.모스펫(IRF520)과 버튼 2개를 이용해서 DC모터를 ON/OFF할수는 쉴드를 만드시오!
