[아두이노#296] (앱인벤터#7) 가스센서/알콜/음주측정기(MQ-3)/LPG가스(MQ-6)/가스경보기!(Appinventor BT 시리즈/녹칸다/포로리야공대가자)





(앱인벤터#7) 가스센서/알콜/음주측정기(MQ-3)/LPG가스(MQ-6)/가스경보기!(Appinventor BT 시리즈)
-이번 시리즈는 녹칸다의 앱인벤터(Appinventor) 시리즈 이다!
-앱인벤터는 스마트폰쪽의 어플리케이션(앱)을 아주 간단한 블럭놀이로 구현할 수 있는 도구이다!
-화면을 화려하게 꾸미기에는 한계가 있지만 스마트폰 앱만드는데 진입장벽이 높으므로 간단히 구현된다면 땡큐이다!
-앱인벤터의 모든 내용을 살펴보는 강의가 아니고 아두이노를 제어하기 위해 필요한 부분으로만 구성한다!
-녹칸다는 앱인벤터 전문가가 아님에 주의하자!(아두이노를 재미있게 활용하기 위해서 데려온 친구라고 생각하자)
-앱인벤터라는 툴을 사용하기 위한 진입장벽을 낮추기 위해서 녹칸다가 한발짝 정도 앞서서 예제를 이끌고 나간다!
-스마트폰으로 아두이노를 제어하기 위해서는 ①블루투스(bluetooth)를 이용한 방법과 ②웹통신을 이용한 방법, ③MQTT를 이용한 방법 정도인것 같다!
-3가지 방법중 ①번을 메인테마로해서 진행되는 Appinventor BT 시리즈이다!
-이번편에서는 가스센서 2종(MQ3,MQ6)을 이용해보자!
-MQ3는 알콜의 농도를 측정하는데 딱 맞는 센서이고 MQ6는 라이터가스나 LPG가스를 측정하는데 적합한 센서이다!
-아래와 같은 순서로 진행해보자!

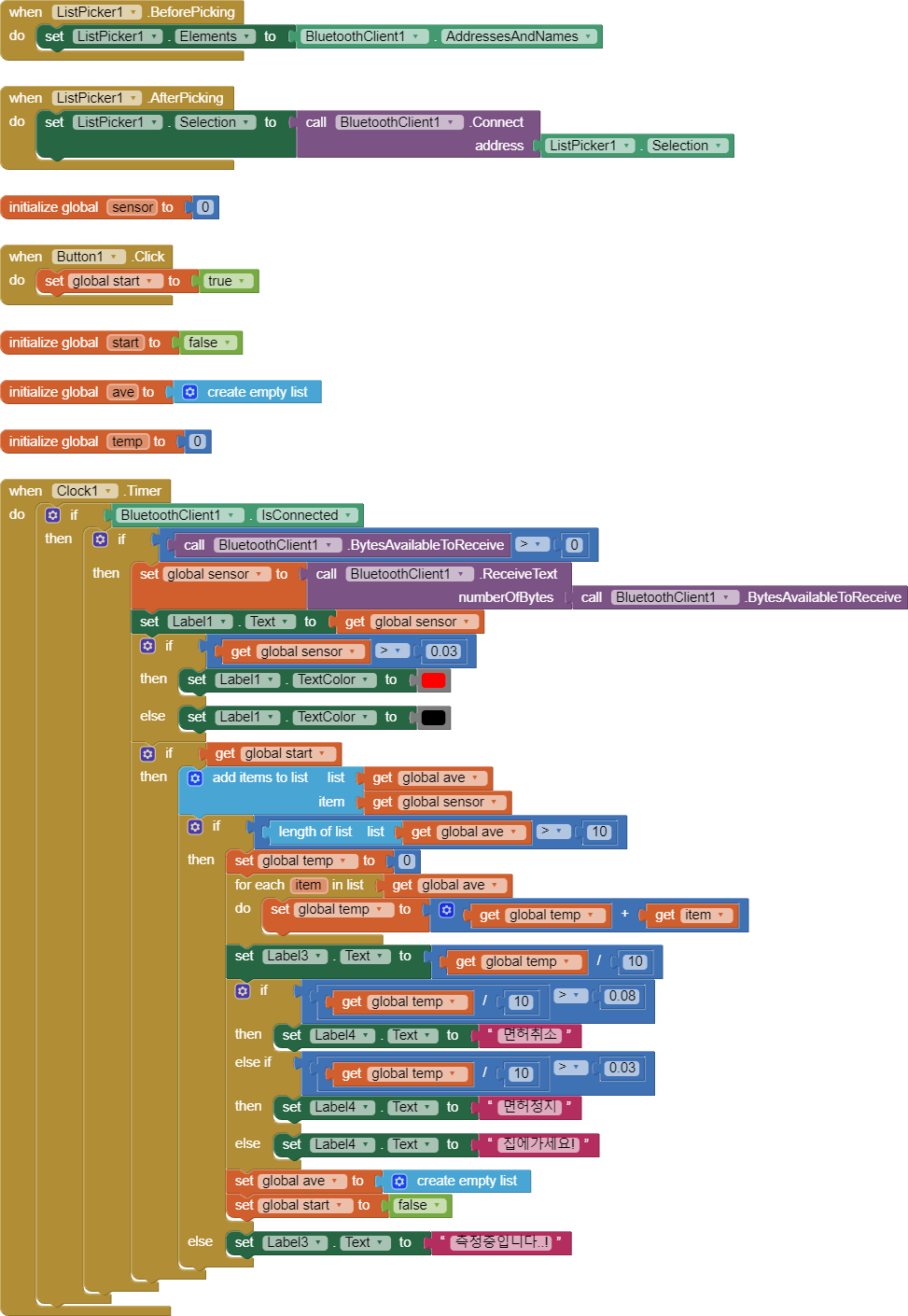

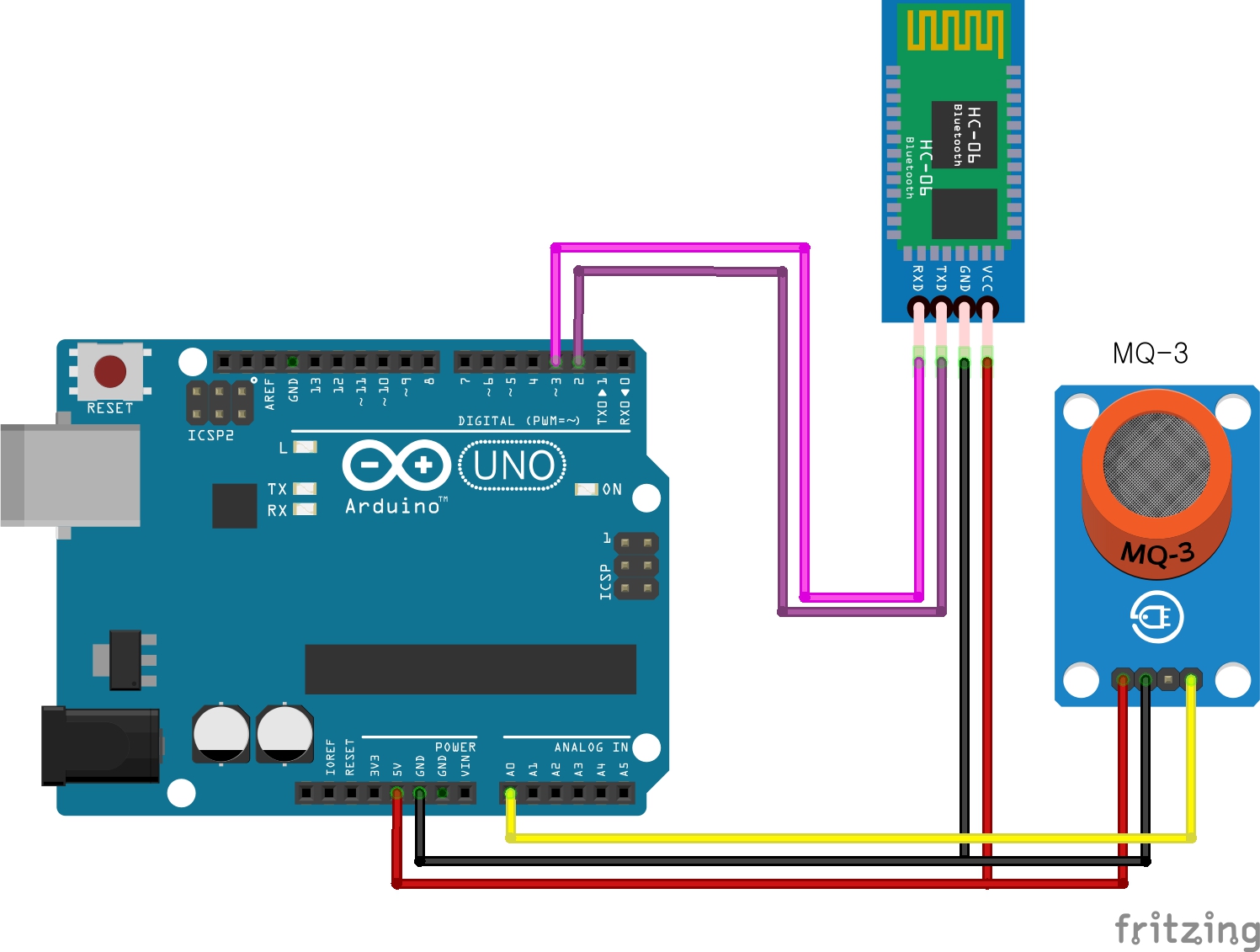

1.아두이노에 알콜센서(MQ3)를 연결해서 측정값을 스마트폰으로 넘기시오!
1-1.측정값에 따라 음주측정의 판정을 내려보시오!(면허정지, 면허취소)
2.아두이노에 LPG센서(MQ6)를 연결해서 측정값을 스마트폰으로 넘기시오!
2-2.가스 농도에 따라 결과를 UI에 출력해보자!



example296_1.aia

0.00MB

example296_1_arduino.txt

0.00MB

example296_2.aia

0.00MB

example296_2_arduino.txt

0.00MB



관련라이브러리(MQsensors)

https://github.com/miguel5612/MQSensorsLib
