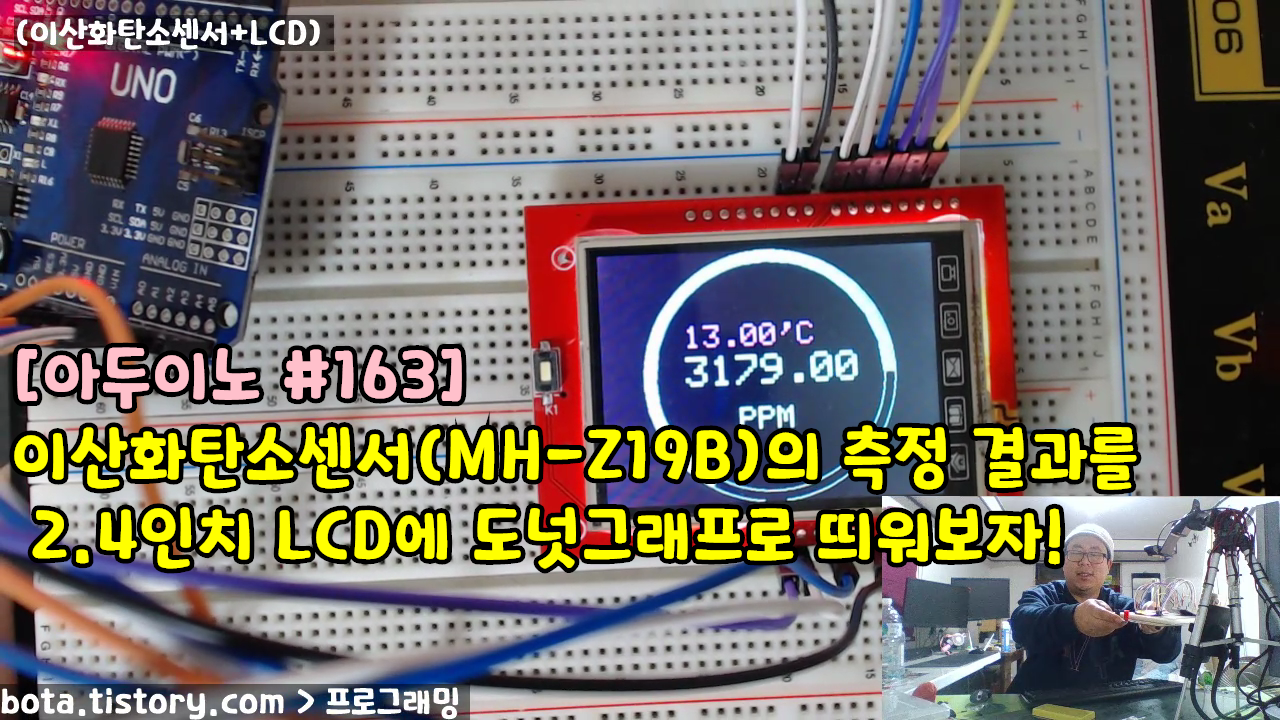

[아두이노#163] 이산화탄소센서(MH-Z19B)의 측정 결과를 2.4인치 LCD쉴드(SPDF5408)에 도넛그래프로 띄워보자!(녹칸다/포로리야공대가자)



이산화탄소센서(MH-Z19B)의 측정 결과를 2.4인치 LCD쉴드(SPDF5408)에 도넛그래프로 띄워보자!
-2.4인치 LCD쉴드(SPDF5408) 시리즈중에 미세먼지 센서를 이용한 예제에서 도넛그래프를 구현한 예제가 있다!
-그것을 레퍼런스 예제로 해서 일단 더미데이터로 예제를 그대로 재현해본다!
-그리고 나서 2.4인치 LCD쉴드(SPDF5408)를 빵판에 연결해서 아두이노와 1:1로 연결한다!
-아두이노의 s/w serial통신을 사용하면 되니 비어있는 디지털포트에 이산화탄소센서(MH-Z19B)를 연결한다!
-이렇게 연결하면 아마 충돌나지 않게 사용할 수 있을 것이다!
-측정되는 온도값과 이산화탄소 센서값을 도넛 그래프로 표현해보자!

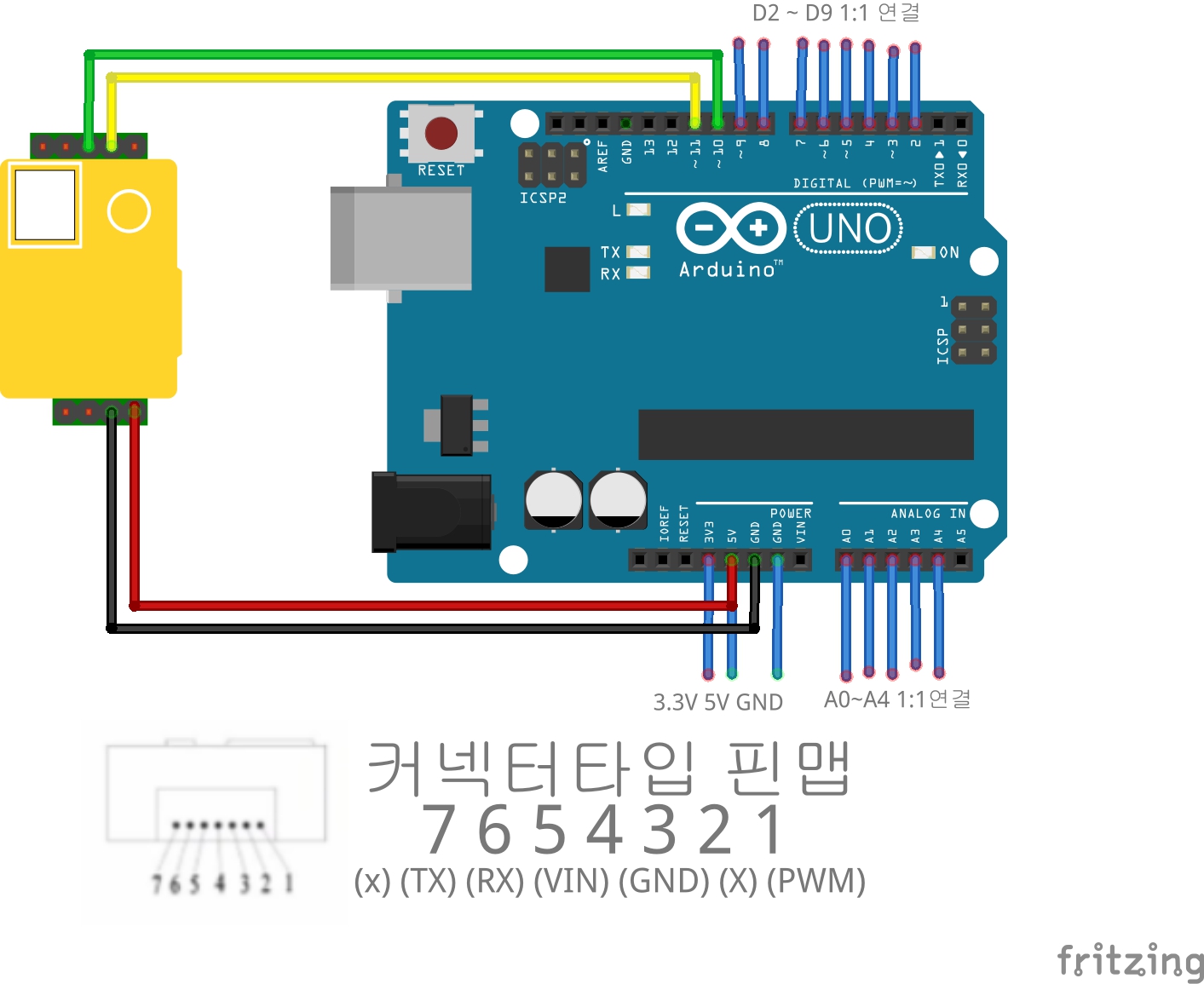

예제163-1 2.4인치 LCD쉴드(SPFD5408)을 필요한핀만 아두이노와 1:1로 연결한다!
 * 이산화탄소센서(MH-Z19B)의 TX핀을 D10에 연결하고 RX핀을 D11에 연결했다!
 * 이산화탄소센서와 아두이노가 soft serial통신을해서 데이터를 받은다음에
 * 2.4인치 LCD쉴드에 도넛그래프로 결과를 디스플레이하라!

163-1.txt

0.00MB



관련라이브러리(MHZ19B)

https://github.com/strange-v/MHZ19

관련라이브러리(SPFD5408)

https://github.com/JoaoLopesF/SPFD5408

레퍼런스강의(85-1)

https://bota.tistory.com/1279
