[아두이노#161] 알콜/벤젠가스센서(MQ3)을 이용한 음주측정기의 결과를 2.4인치 LCD쉴드(SPDF5408)에 띄워보자!(녹칸다/포로리야공대가자)





알콜/벤젠가스센서(MQ3)을 이용한 음주측정기의 결과를 2.4인치 LCD쉴드(SPDF5408)에 띄워보자!
-이전 예제에서 음주측정기를 구현했던 예제를 일단 그대로 재현해본다!
-LED로 표현하던 결과를 2.4인치 LCD쉴드(SPDF5408)에 띄워보자!
-아마 LCD쉴드를 사용하면 사용가능한 아날로그 포트가 딱 1개 있을 것이다!(A5)
-녹칸다 생각에는 연결상의 큰 문제는 없을 거라 판단하는데 역시나 해봐서 작동이 되어야 하는것!

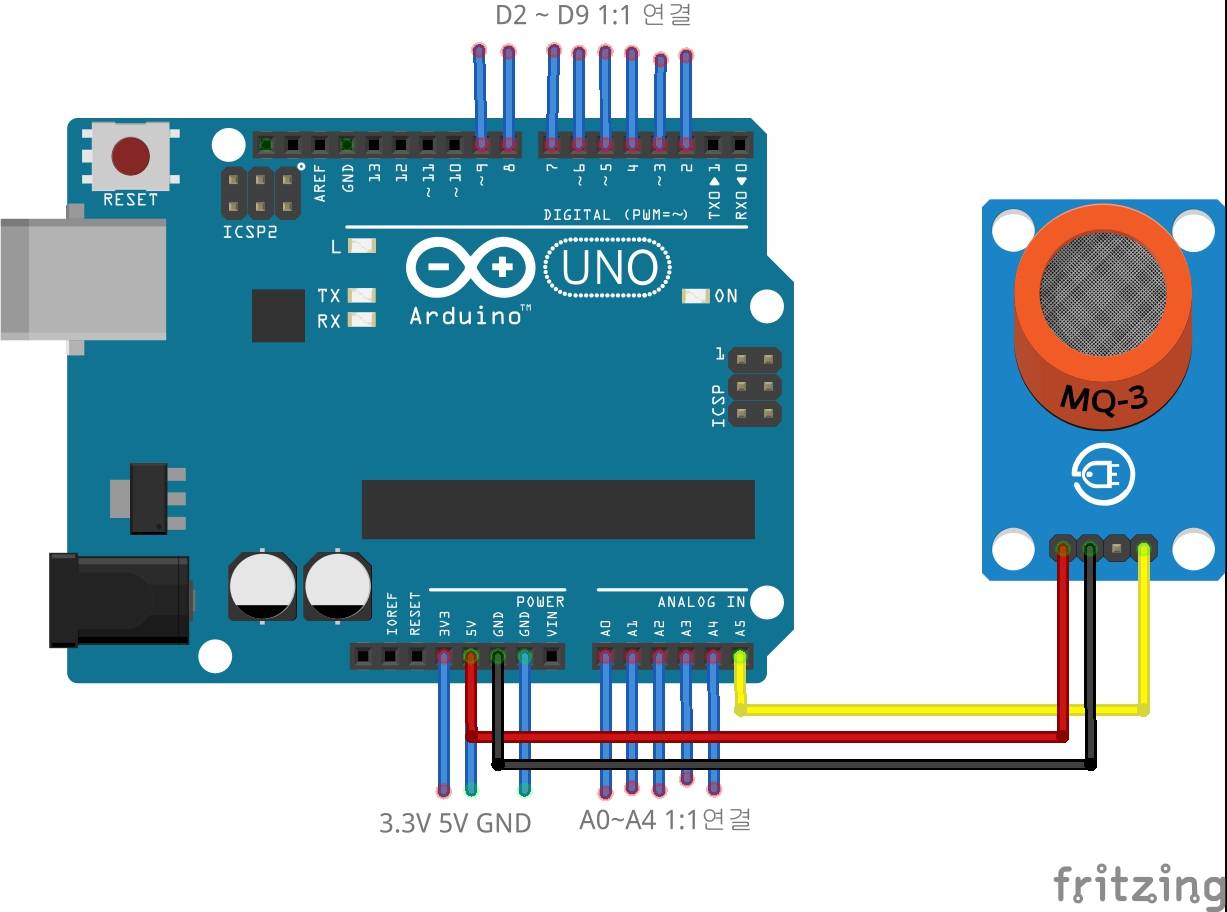

예제161-1(더미값으로 진행) 아두이노에 2.4인치 LCD쉴드(SPFD5408)을 필요한 핀만 1:1로 연결한다!
알콜센서MQ3은 A5에 연결한다!
알콜센서에서 측정되는 결과를 이용하여 훈방,면허정지,면허취소여부를 그래프와 함께 LCD에 디스플레이하시오!
(랜덤한 값을 이용한 더미 프로젝트 입니다)

161-1.txt

0.00MB

예제161-1 아두이노에 2.4인치 LCD쉴드(SPFD5408)을 필요한 핀만 1:1로 연결한다!
알콜센서MQ3은 A5에 연결한다!
알콜센서에서 측정되는 결과를 이용하여 훈방,면허정지,면허취소여부를 그래프와 함께 LCD에 디스플레이하시오!

161-2.txt

0.00MB



관련라이브러리(MQsensors)

https://github.com/miguel5612/MQSensorsLib

관련라이브러리(SPFD5408)

https://github.com/JoaoLopesF/SPFD5408
