[아두이노강의] 포로리야 공대가자 #73 지문인식모듈(FPM10A)과 MP3 모듈(DFMiniMp3)을 동시에 활용해보자



(지문인식모듈과 MP3 모듈을 동시에 활용해보자)
지문인식모듈과 MP3모듈은 둘다 시리얼통신을 하는 녀석이라 까다롭다.
가상 시리얼포트로는 2개의 동시 사용이 어려우니 사용가능한 방법을 찾아보자.
등록된 지문/미등록된 지문에 따라서 안내 메시지가 적절하게 나오도록 해보자!

0001.mp3

0.04MB

0002.mp3

0.02MB

0003.mp3

0.03MB

0004.mp3

0.02MB

73-1.txt

0.00MB

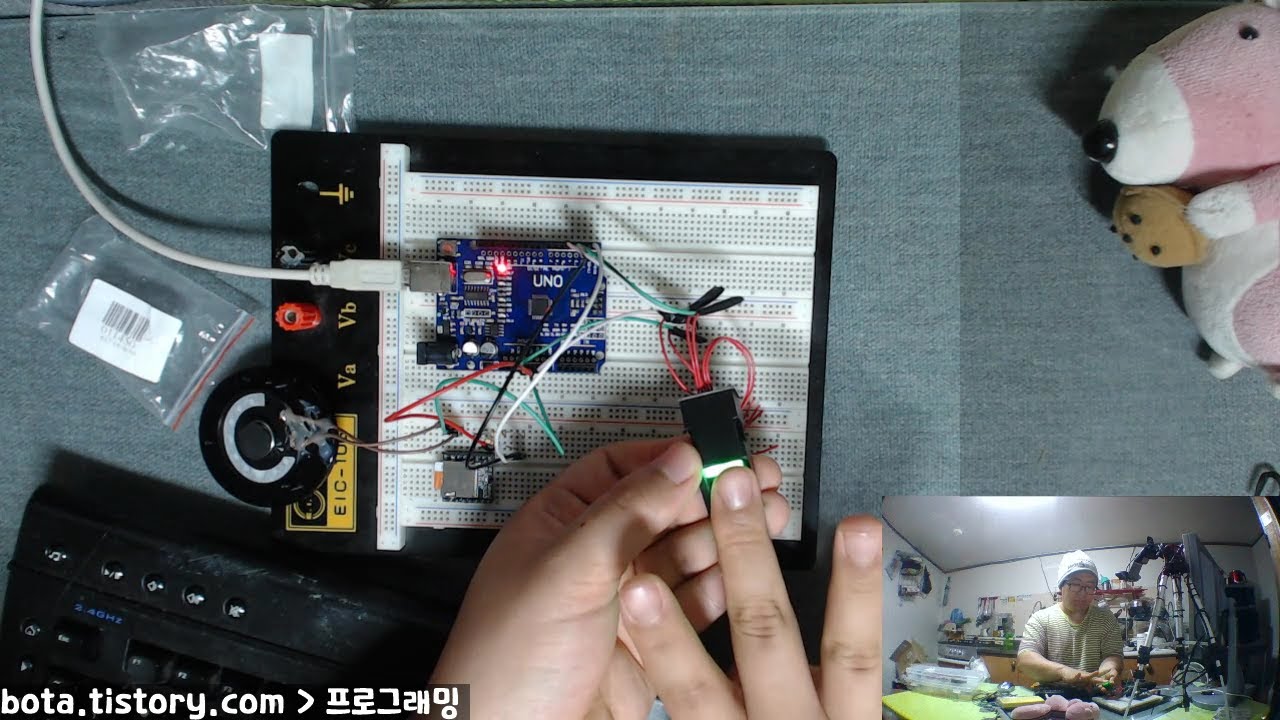

예제73-1 MP3모듈과 지문인식모듈을 동시에 연결해서
 * 지문인식결과를 음성으로 안내하는 시스템
 * MP3모듈은 RX핀과 TX핀에 각각 1k옴 저항을 연결해서
 * H/W시리얼 포트인 0번핀과 1번핀에 크로스로 연결하고
 * 지문인식 모듈은 S/W시리얼 포트를 2,3번핀에 설정해서
 * 연결하도록하자!
 * 주의할 것은 지문인식모듈은 3.3V이고
 * MP3모듈은 5V에 연결해야한다!



관련라이브러리(finger print)

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

관련라이브러리(DFMiniMp3)

https://github.com/Makuna/DFMiniMp3
