(광센서CDS 4개와 2축 팬틸트서보로 해바라기/태양추적기 만들어보기)
팬틸트서보에 CDS 4개를 설치하고 각각 입력되는 광량에따라서 서보모터 각도를 조절해서 밝은 빛을 따라가도록 해보자!

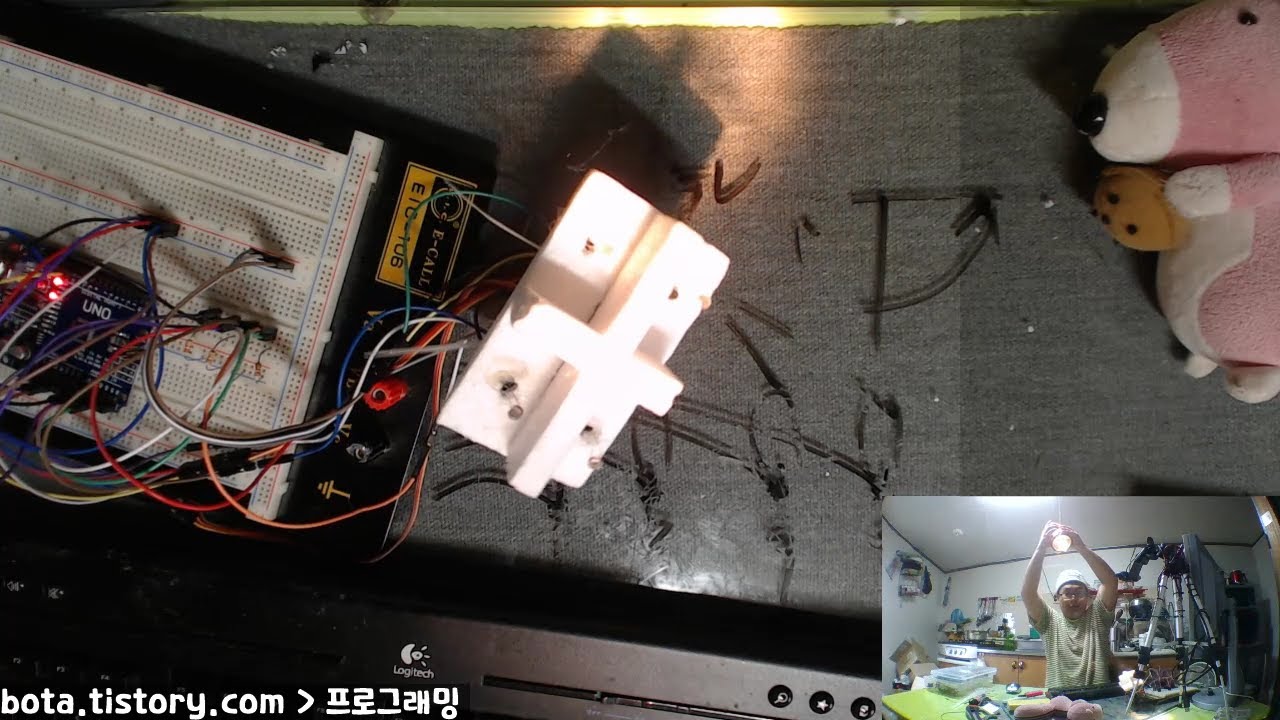

예제70-1 CDS4개를 이용해서 태양을 추적하는 해바라기를 만들어보자!
* CDS는 각각 A0~A3포트에 연결했고 각각 1k옴 저항을 사용해서
* 전압분배로 아날로그값을 읽었다.
* 2축 팬틸트프레임에 달린 서보는 아래쪽서보를 D10에 위쪽서보를 D9에 연결했다.
* 각각의 아날로그값은 로우패스필터로 부드러운 값으로 바꿨다.
