[아두이노강의] 포로리야 공대가자 #71 MP3 모듈(DFMiniMp3)과 4x4키패드를 활용한 디지털 도어락 만들기



(MP3 모듈과 4x4키패드를 활용한 디지털 도어락 만들기)
4x4키패드로 입력한 비밀번호가 OLED디스플레이에 나온다(6자리).
비밀번호가 일치하면 솔레노이드가 작동해서 장금장치의 설정화 해제를 시뮬레이션 해보자!
(업그레이드) 비밀번호 변경기능을 구현해보라
(업그레이드) 비밀번호 3번 틀리면 일정시간 작동중지를 구현해보라.

71-1.txt

0.01MB

mp3.zip

0.16MB

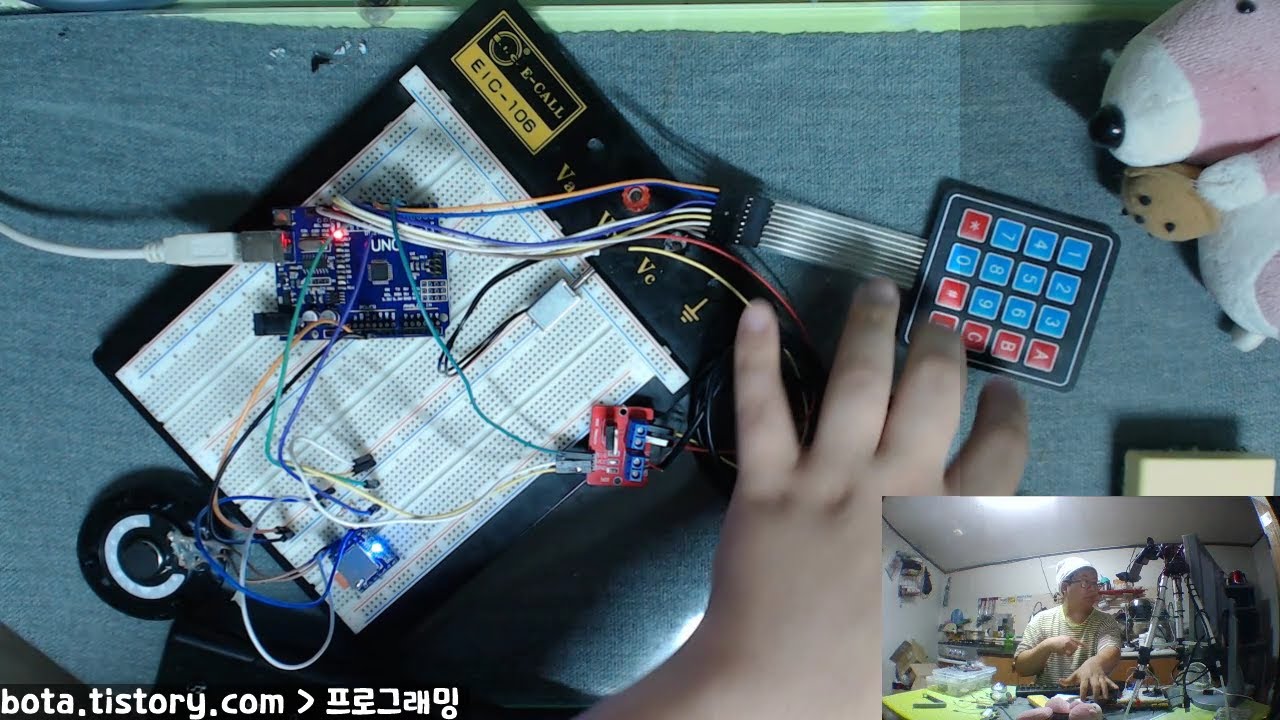

예제 71-1 4x4키패드로 디지털 도어락 만들기!
 * 키패드는 D6부터 D13까지 순서대로 연결!
 * 솔레노이드를 대리작동할 모스펫은 D2에 연결!
 * MP3 모듈은 D3,4에 연결!
 * mp3모듈의 Rx핀이 D4에 연결 tx핀이 D3
 * 음성파일은 별도로 첨부할 예정!



관련라이브러리(DFMiniMp3)

https://github.com/Makuna/DFMiniMp3

관련라이브러리(keypad)

https://github.com/Chris--A/Keypad
