[PCB#1] EasyEDA를 이용해서 취미용으로 PCB를 만드는 방법에 대해서 알아보자!(녹칸다 easyeda시리즈)

https://youtube.com/live/I4hqlzPq2Cs

[PCB#1] EasyEDA를 이용해서 취미용으로 PCB를 만드는 방법에 대해서 알아보자!(녹칸다 easyeda시리즈)

심심한녹칸다의 easyeda로 PCB만들기 시리즈이다!

시리즈의 모든 자료는 구글 슬라이드에 작성하고 모두에게 공유되어있음!
https://docs.google.com/presentation/d/1UbMD0OMAamiVlwZupaN-_ZXcfirt9dmHdXeu39SRca0/edit?slide=id.g3c5a9ea53db_0_6#slide=id.g3c5a9ea53db_0_6

PCB만들기를 시작해봅시다!

00:00:00 전반적인 목표 및 목적 설명
00:30:00 튜토리얼 예제 만들어보기!
00:46:00 튜토리얼 예제 만들어보기!
00:50:00 심볼, 전원 심볼, 네트, 네트라벨, 풋프린트, 참조라벨 용어 설명
01:27:00 TH부품과 SMD부품에 대해서 알아보기!
01:34:00 패드(pad)와 비아(via)에 대해서 알아보기!
01:50:00 레이어란 무엇인가?
02:04:00 아두이노 나노를 이용한 간단한 PCB 만들기!



(튜토리얼 예제의 PCB)

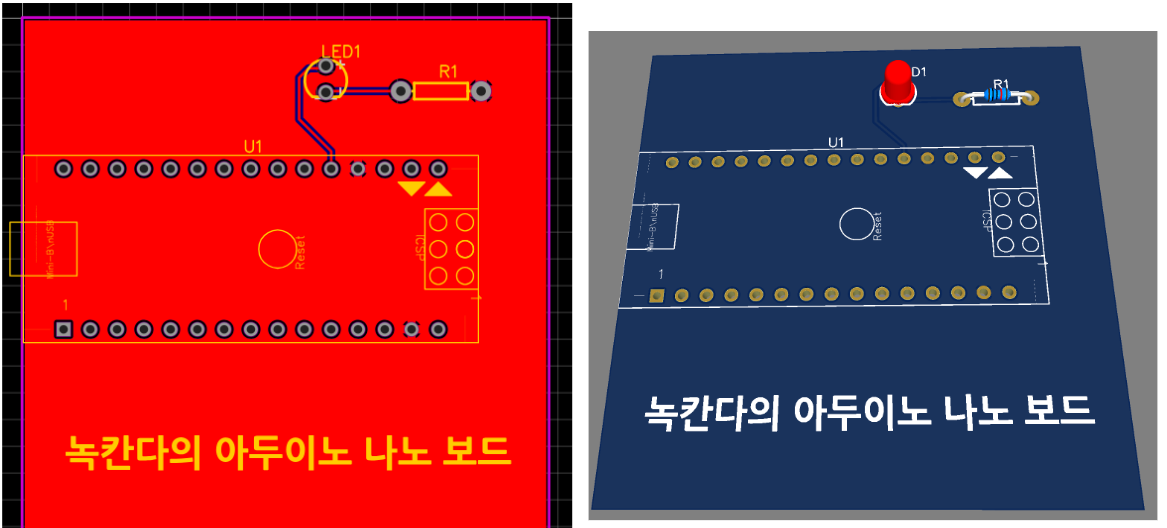

(아두이노 나노를 연결해서 쓸수있는 PCB)
