[faduino2-10] 산업용 아두이노에서 2단 셀렉터로 원하는 램프 ON/OFF해보기!(녹칸다의 산업용 아두이노)

안녕하세요!
녹칸다입니다!

녹칸다의 산업용 아두이노(fa-duino)의 빠른 내용 전달을 위해서 코드와 작동결과만을 별도로 정리해보도록 하겠습니다~!
녹칸다의 산업용 아두이노 2편에서 10번예제를 정리해보도록 하겠습니다~!



이번 예제는 아래와 같은 목표가 있습니다~~!

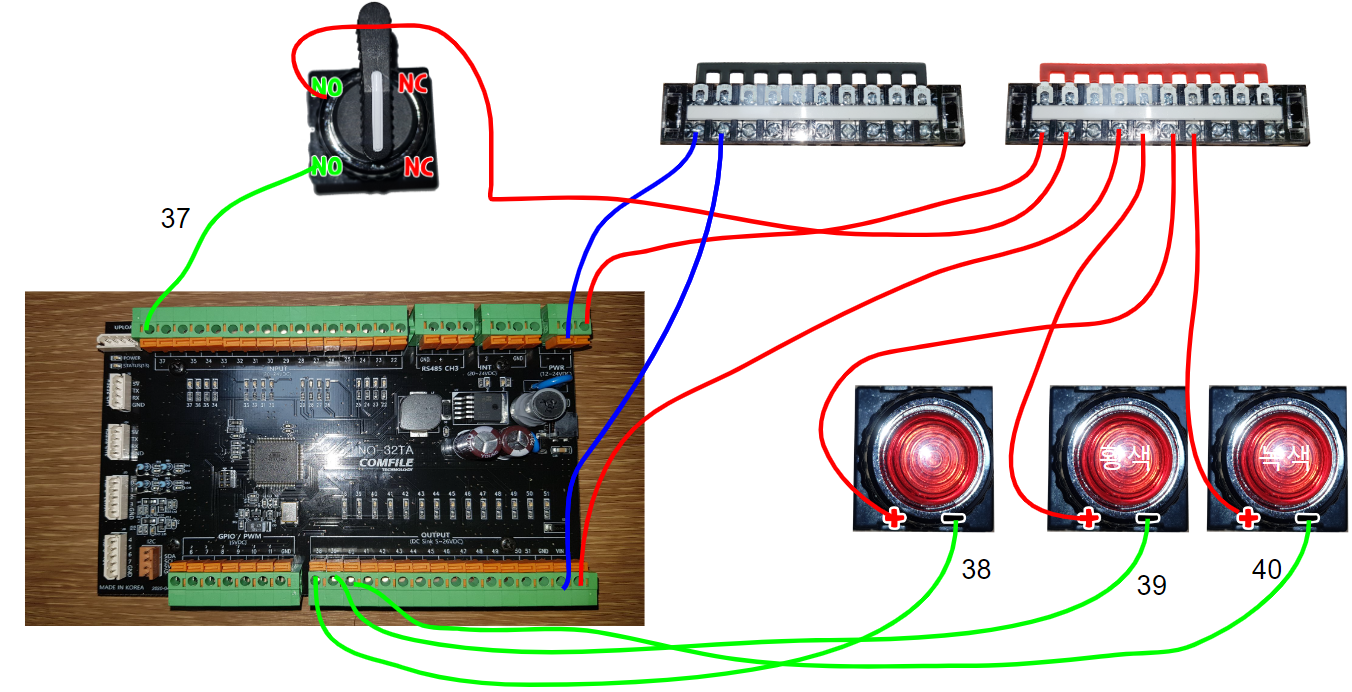

1.산업용아두이노(faduino)의 출력핀에 램프를 아래와 같이 연결함!(출력)
2.적색(38),황색(39), 녹색(40)
3.2단셀렉터가 37번에 연결되었다!(입력)
4.셀렉터 스위치에 위치에 따라서 적색(38) 혹은 녹색(40) 램프를 작동시키시오!



예제에 사용한 소스코드는 아래와 같습니다~!

//적(38),황(39), 녹(40)
//셀렉터가 37번에 연결되었다!
//셀렉터 스위치에 위치에 따라서 적색(38) 혹은 녹색(40) 램프를 작동시키시오!

void setup() {
  Serial.begin(9600);
  //입력과 출력은 pinMode함수로 방향을 결정해주어야한다!
  pinMode(37,INPUT);
  pinMode(38,OUTPUT);
  pinMode(39,OUTPUT);
  pinMode(40,OUTPUT);
}

void loop() {
  bool selector = digitalRead(37);
  if(selector == HIGH){
    digitalWrite(38,LOW);
    digitalWrite(40,HIGH);
  }else{
    digitalWrite(38,HIGH);
    digitalWrite(40,LOW);
  }
}

예제의 작동결과는 녹칸다의 라이브방송중 해당 예제의 결과부분의 위치를 링크걸도록 하겠습니다~~!(원본은 3시간)

https://youtu.be/Y68Il4TQfAw?t=7504
