[아두이노#533] 아두이노 메가에 I2C센서/1602LCD/RS485 MODBUS/8채널~16채널릴레이 연결해보기!(녹칸다/포로리야공대가자)

https://youtu.be/nAw0LVYPWdA

아두이노 메가에 I2C센서/1602LCD/RS485 MODBUS/8채널~16채널릴레이 연결해보기!(녹칸다/포로리야공대가자)
아두이노 우노 예제가 메가에서 잘 안된다는 의견이 있어서 만들어보는 시리즈이다!
아두이노 우노와 메가의 i2c통신핀이 서로 다르다!(위치가 다르다)
녹칸다 생각에는 위치가 다르다고 코드의 차이가 발생할 것 같지는 않지만 우노 예제를 메가로 바꾼다는 느낌으로 진행해보도록 한다!

1.1602LCD(i2c버전)를 메가에 연결하고 text를 출력해보기!

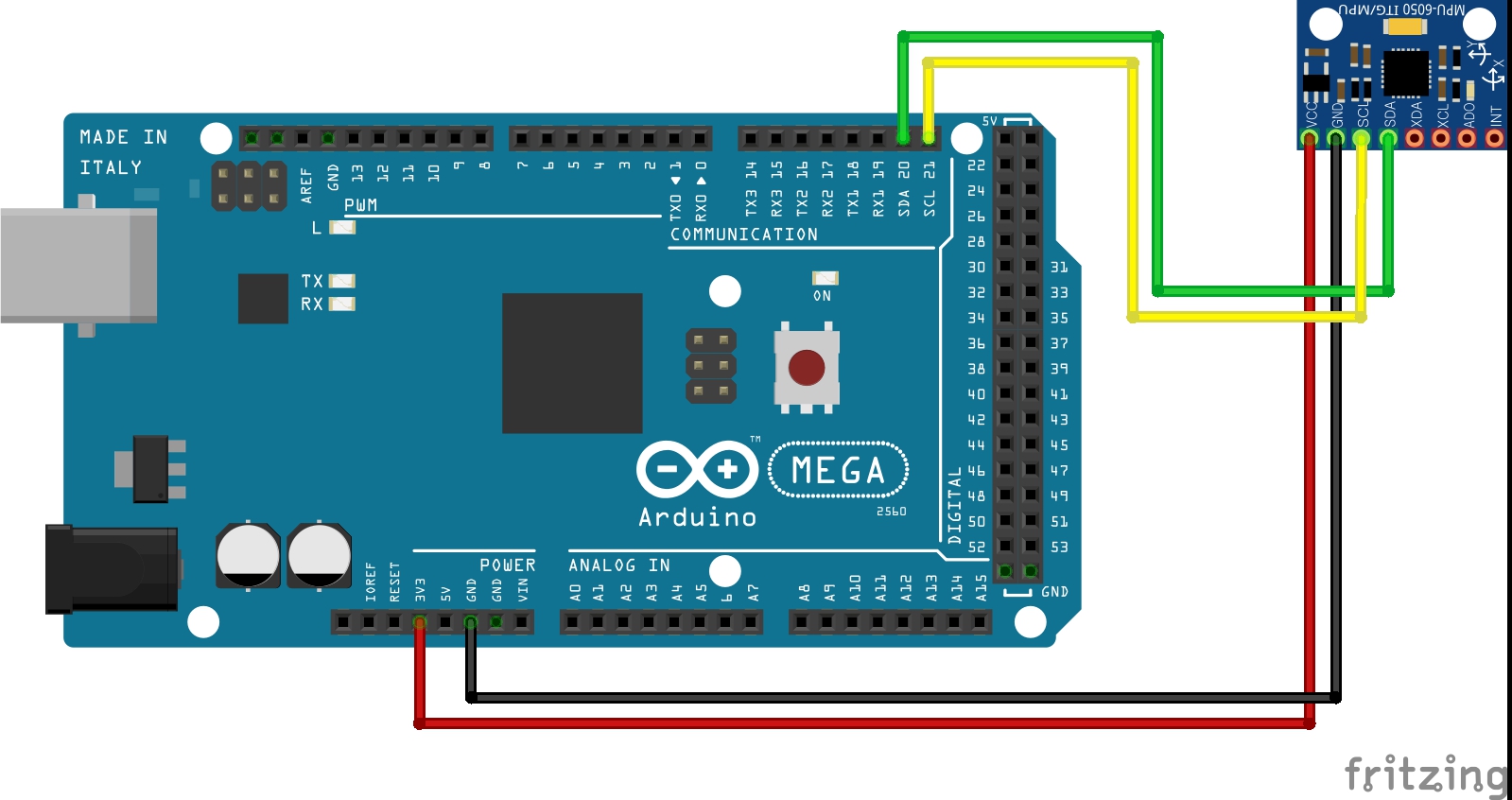

2.자이로센서(MPU6050)의 측정값을 출력해보기!
3.고도센서(BMP180)의 측정값을 출력해보기!
4.심박센서(MAX30102)의 측정값을 출력해보기!
(시간이 남으면 아무거나 더 해보기)
5.시간이 남을 것 같아서 RS485 호환 테스트를 여기서 함!
(시간이 더 남으면 8채널~16채널 릴레이도 함)



(실제로 한거)

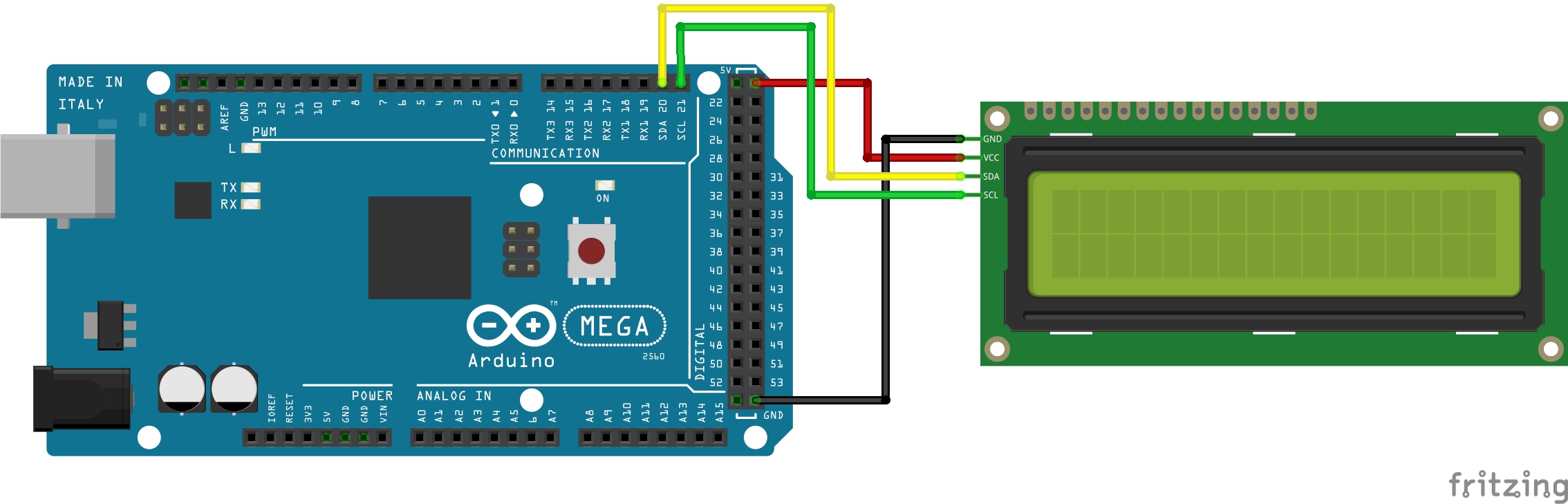

1.1602LCD에 TEXT를 출력하시오!

533-1(1602LCD).txt

0.00MB

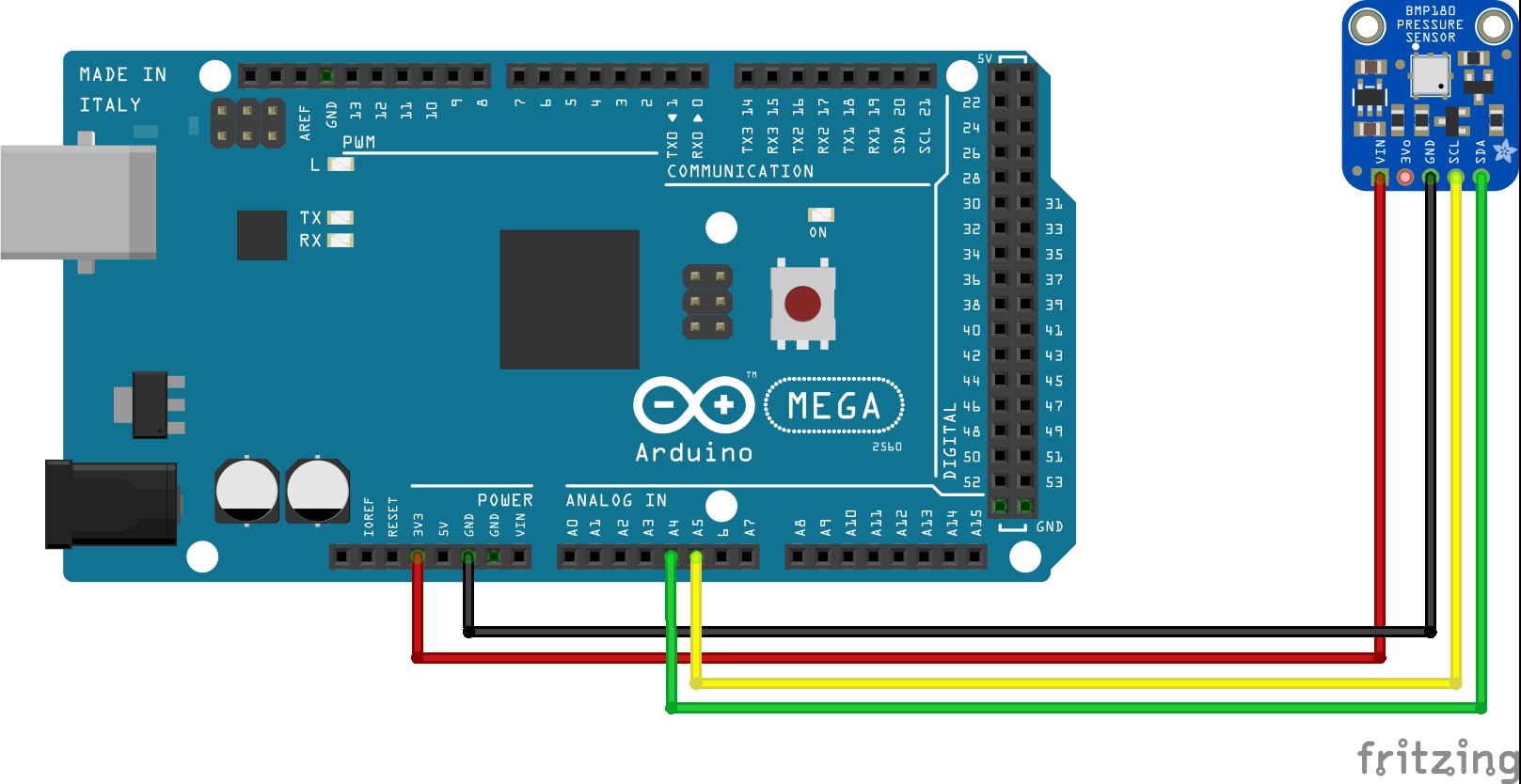

2.고도센서(BMP180)을 연결하고 측정값을 시리얼 모니터에 출력하시오!(아두이노 우노처럼 연결해야함)

533-2(고도센서).txt

0.00MB

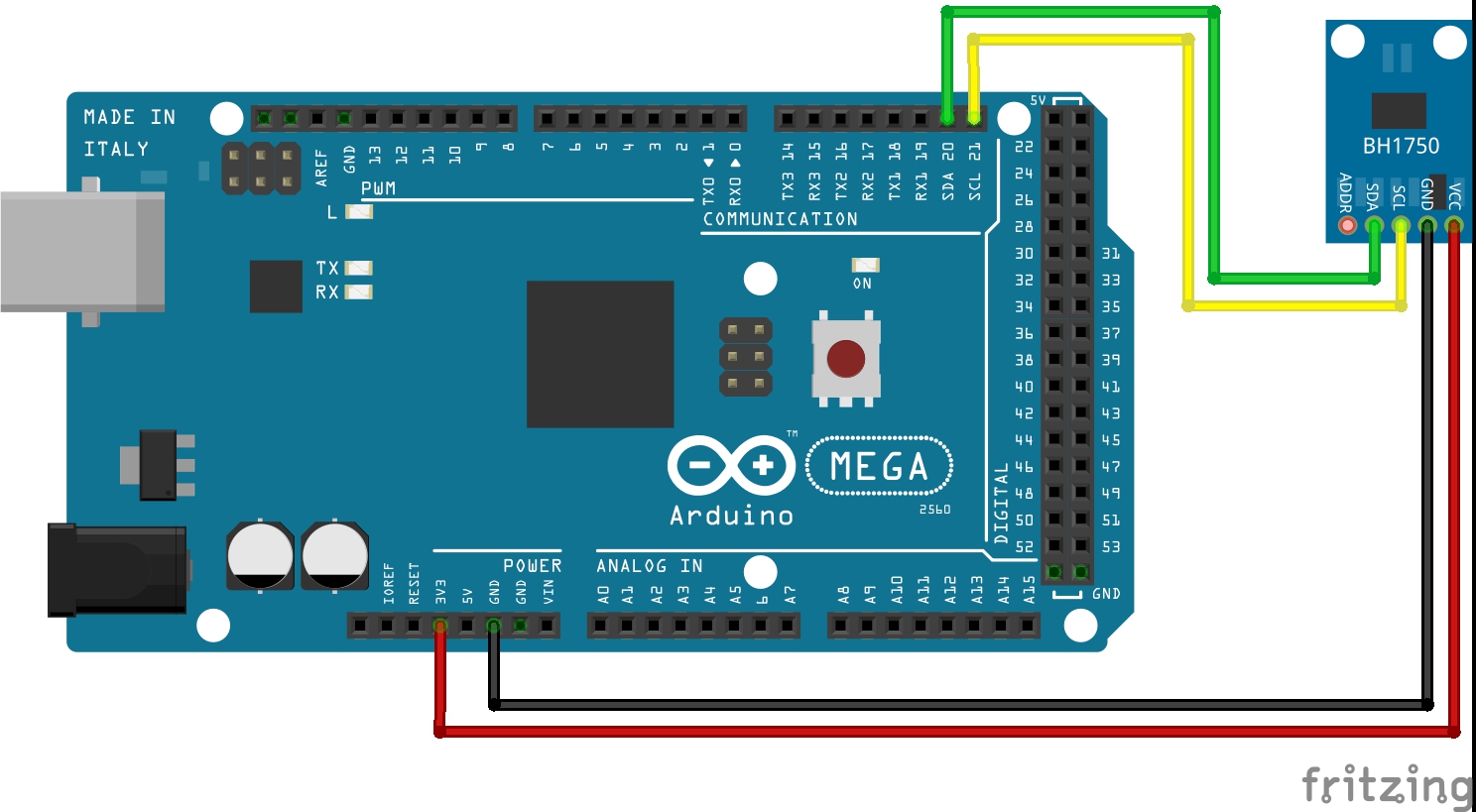

3.조도센서(BH1750)의 값을 시리얼 모니터에 출력하시오!

533-3(조도센서).txt

0.00MB

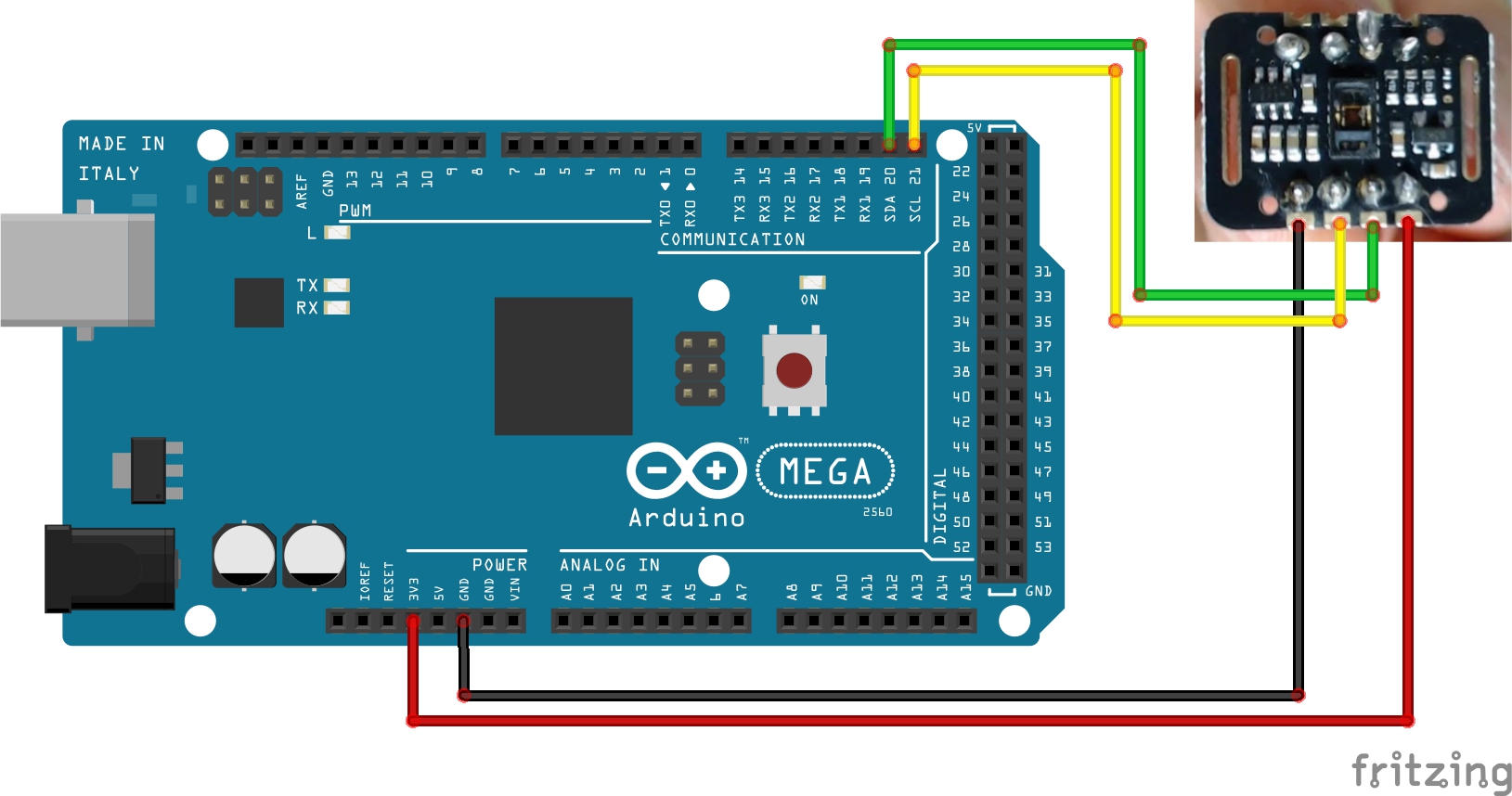

4.심박센서(MAX30102)의 측정값을 시리얼모니터에 출력하시오!

533-4(심박센서).txt

0.00MB

5.자이로센서(MPU6050)의 측정값을 시리얼 플로터에 출력하시오!

533-5(자이로센서).txt

0.00MB

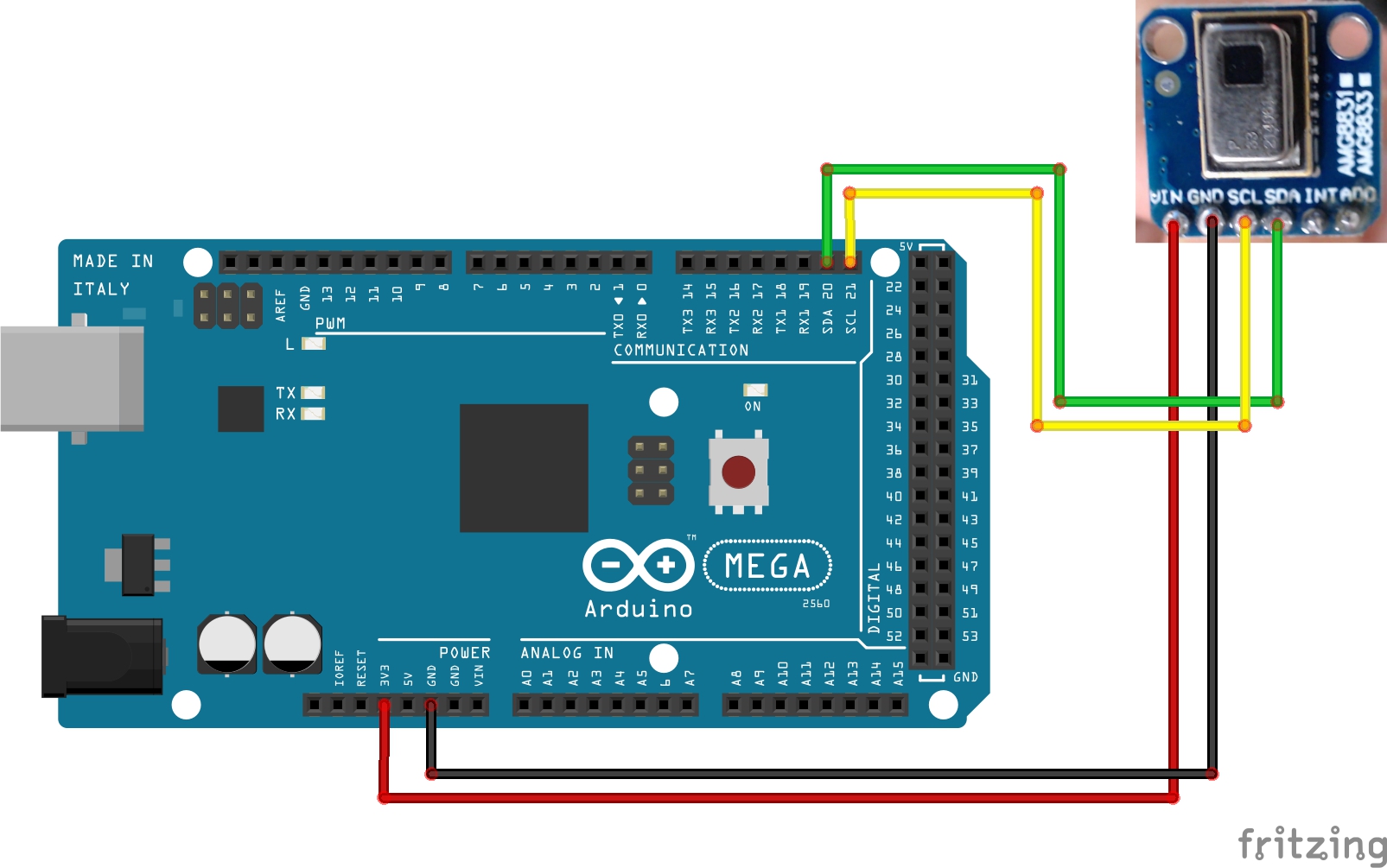

6.8*8온도센서(AMG8833)의 측정값을 시리얼 모니터에 출력하시오!

533-6(온도센서).txt

0.00MB

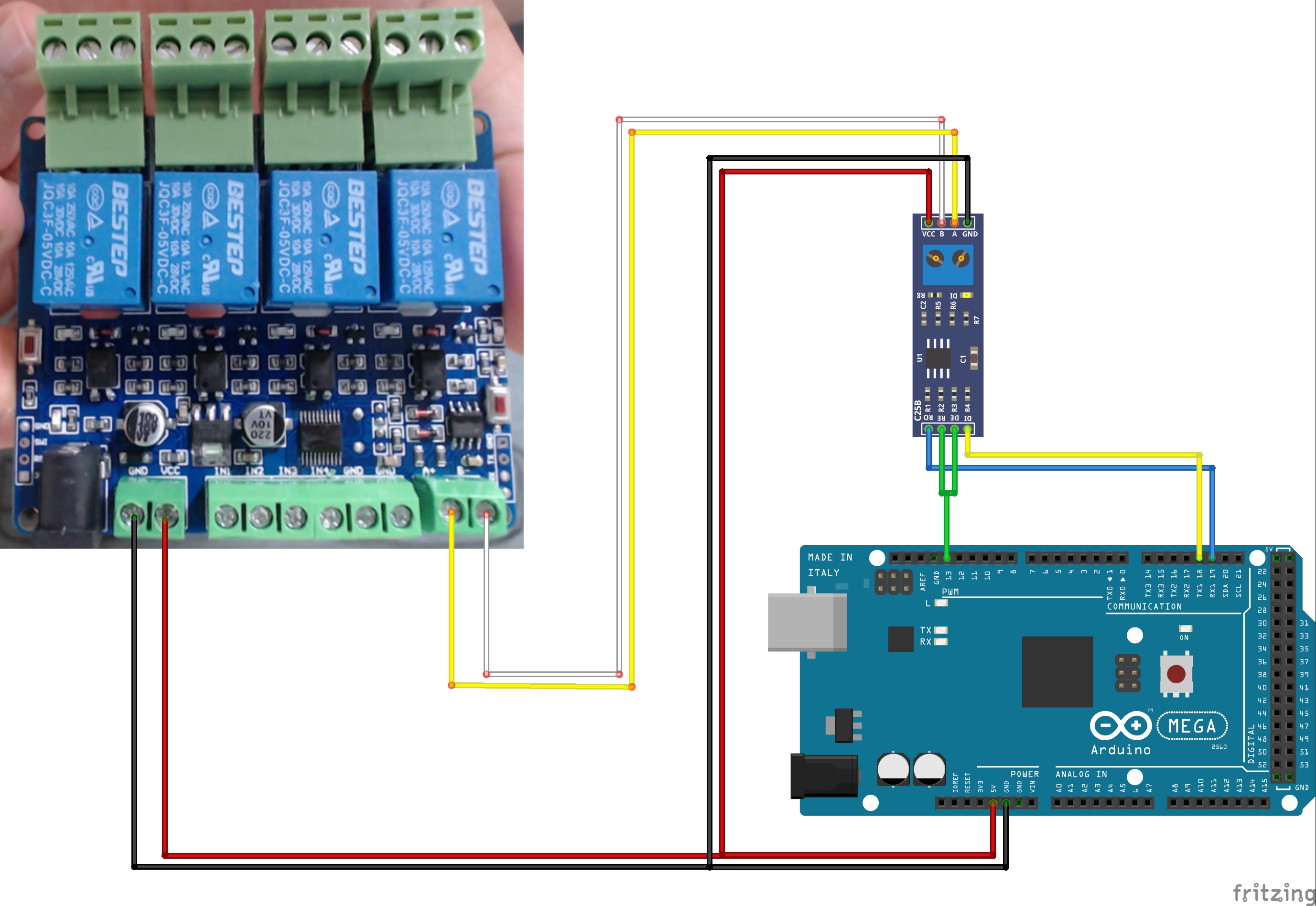

7.아두이노 메가에 MAX485를 연결하고 모드버스 4채널 릴레이를 제어하는 예제를 우노에서 메가버전으로 변경해서 결과를 확인하시오!

533-7(4채널릴레이1).txt

0.01MB

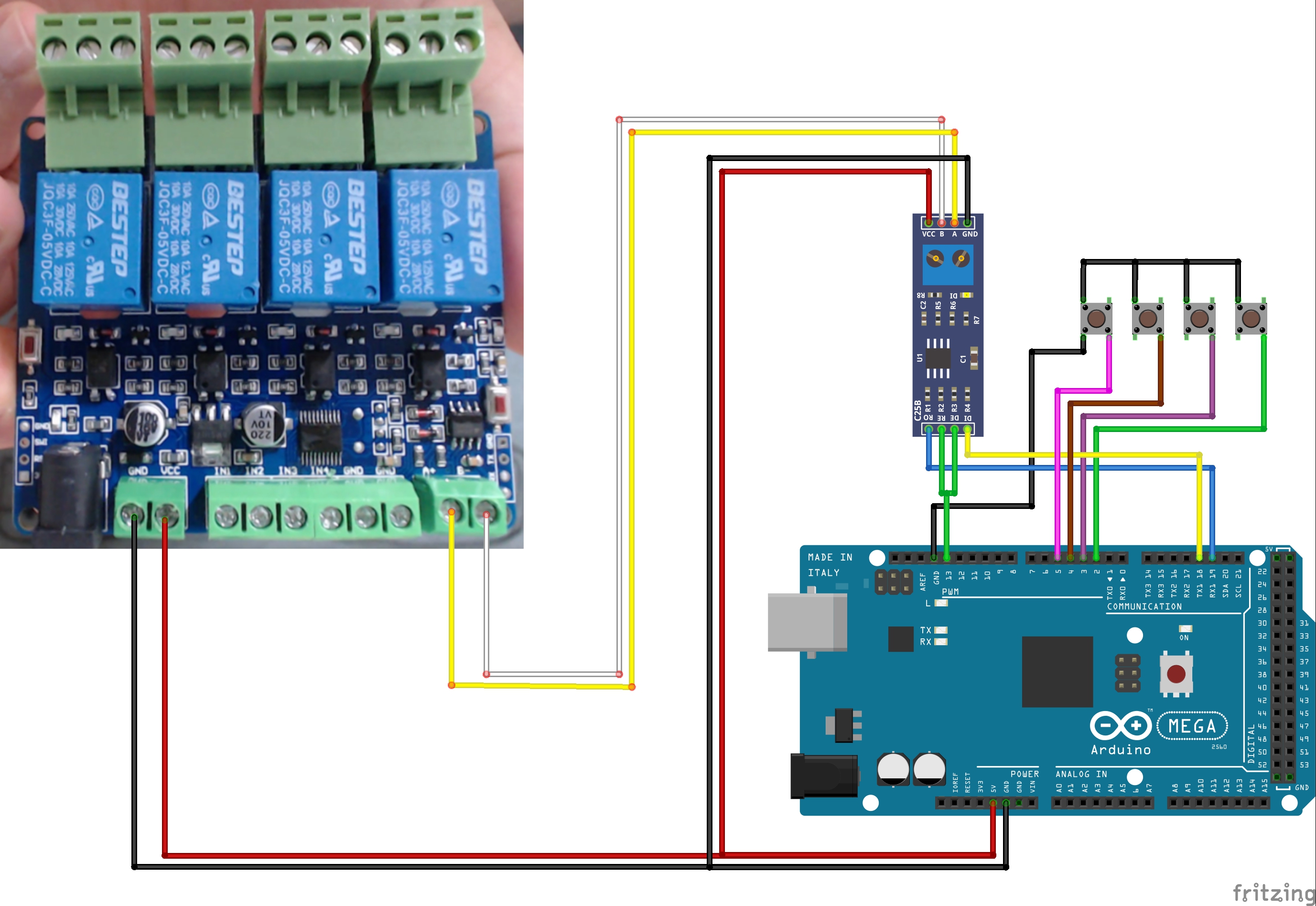

8.메가에 버튼 4개를 연결해서 1번버튼을 누르면 1채널릴레이의 상태가 토글되도록하고 2,3,4도 동일하게 작동되도록하시오!

533-8(4버튼으로릴레이제어).txt

0.01MB
