[아두이노#532] 아두이노 메가에 각종 센서와 2.4인치 LCD(SPFD5408)연결해보기!(시리얼통신위주)(녹칸다/포로리야공대가자)

https://youtu.be/VoqoI_HzB9s

아두이노 메가에 각종 센서와 2.4인치 LCD(SPFD5408)연결해보기!(녹칸다/포로리야공대가자)
아두이노 우노 예제가 메가에서 잘 안된다는 의견이 있어서 만들어보는 시리즈이다!
녹칸다가 우노보드에서 대표적으로 사용하는 센서 몇종을 이용해서 연동이 잘 되는지 확인해보고 잘되도록 예제를 만들어 보도록 하자!

(시리얼통신을 중점적으로 테스트 해보도록한다)
1.LCD쉴드(SPFD5408)을 연결해서 메가에서 출력한 text를 화면에 출력해보기!
2.온습도 센서값을 측정하고 LCD화면에 출력하기!
2.이산화탄소센서(MH-Z19)를 연결하고 LCD화면에 출력하기!
3.미세먼지센서(PMS7003)을 연결하고 LCD화면에 출력하기!
4.(2~3)센서를 동시에 연결해서 LCD화면에 출력하기!
5.지문인식센서(FPM10A)를 연결해서 결과를 LCD화면에 출력하기!
6.블루투스모듈(HC-06)을 연결해서 센서값을 스마트폰으로 전송해보기!

(시간이 남으면 아무거나 더 해보기)



(실제로한거)

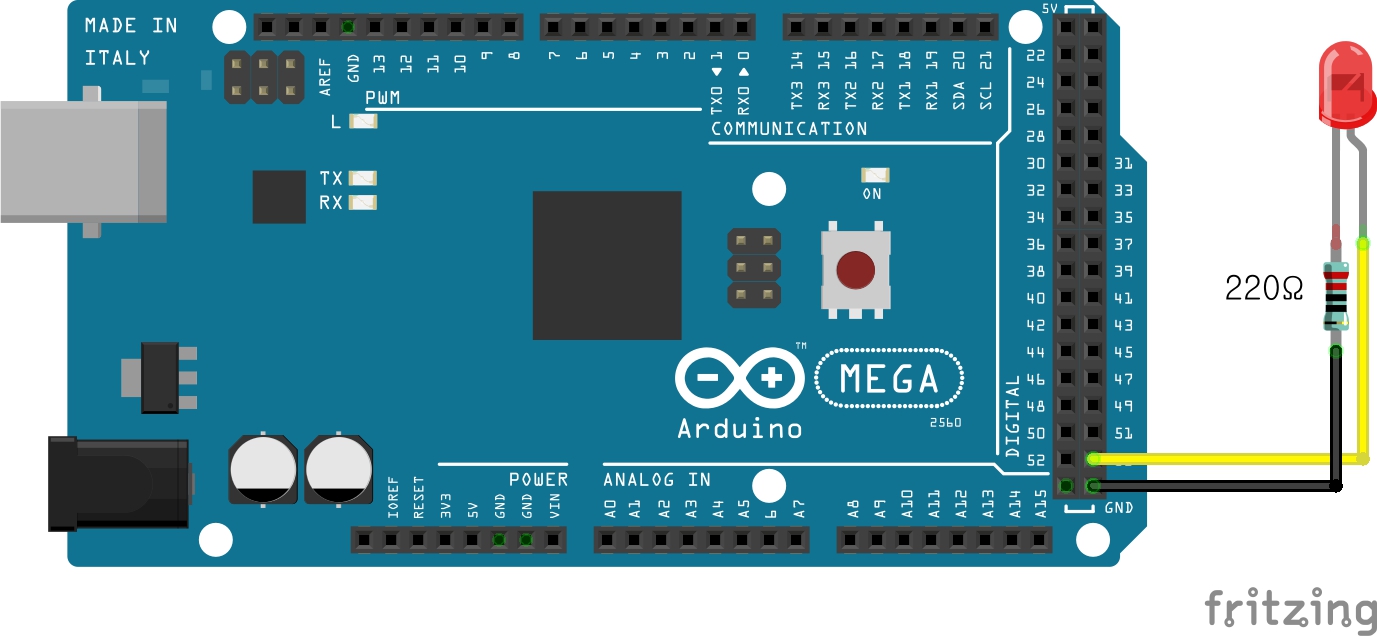

1.아두이노 메가의 53번핀에 LED를 1개 연결하고 1초에 한번씩 점멸하도록 하시오!

532-1(메가LED).txt

0.00MB

2.메가 아날로그 15번핀에 광센서(CDS)를 연결해서 아날로그값을 측정하시오!

532-2(메가CDS).txt

0.00MB

3.(2.4인치) LCD쉴드(SPFD5408)를 메가에 연결해서 "nockanda forever"를 출력하시오!

532-3(LCD화면에TEXT출력하기).txt

0.00MB

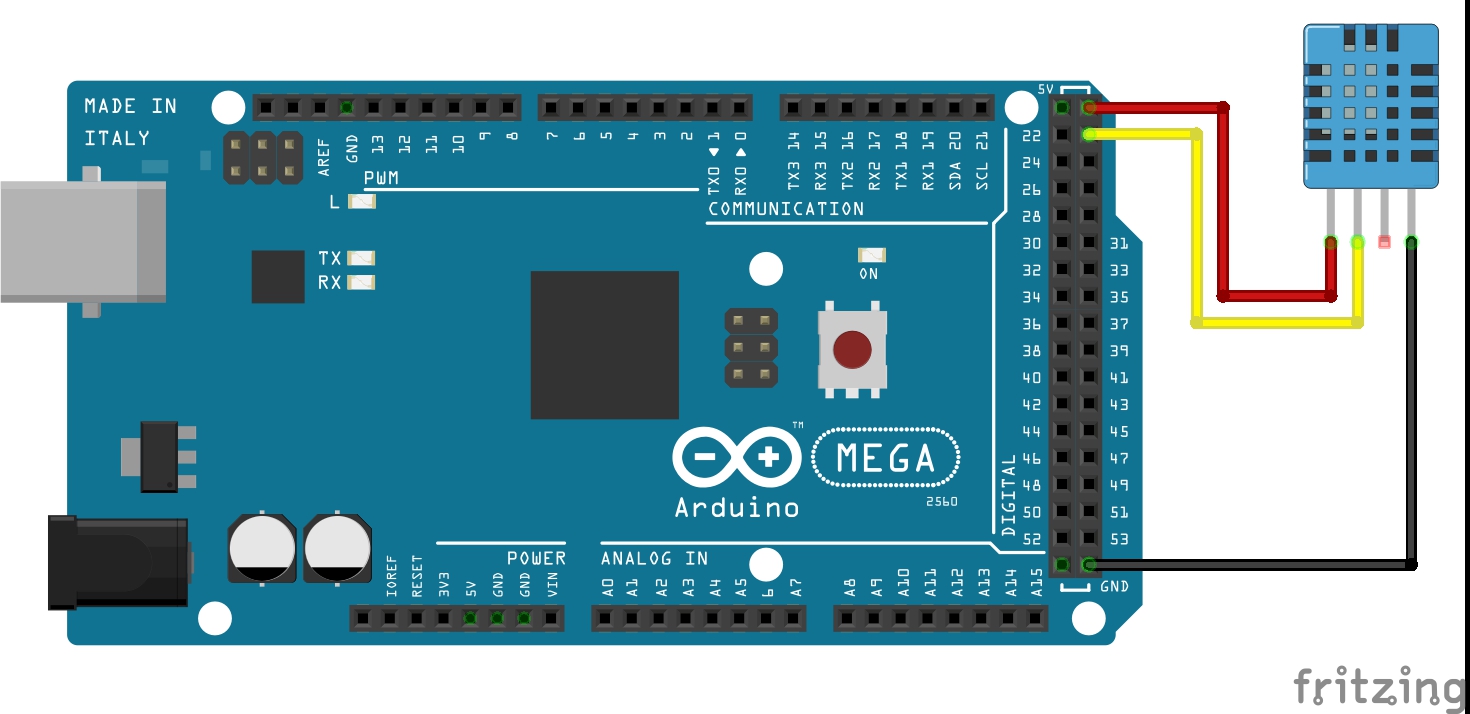

4.디지털 23번핀에 온습도센서(DHT-11)를 연결해서 측정값을 시리얼모니터에 출력하시오!

532-4(온습도센서시리얼출력).txt

0.00MB

5.(4)예제를 LCD화면에 출력하시오!

532-5(온습도값을LCD에출력하기).txt

0.00MB

6.이산화탄소 센서(MH-Z19B)를 메가보드의 h/w시리얼1번에 연결하고 측정값을 시리얼모니터에 출력하시오!(센서의 rx핀을 18번에, tx핀을 19번에)

532-6(이산화탄소농도를시리얼모니터에출력하기).txt

0.00MB

7.(6)예제를 LCD화면에 출력하시오!

532-7(이산화탄소센서LCD출력).txt

0.00MB

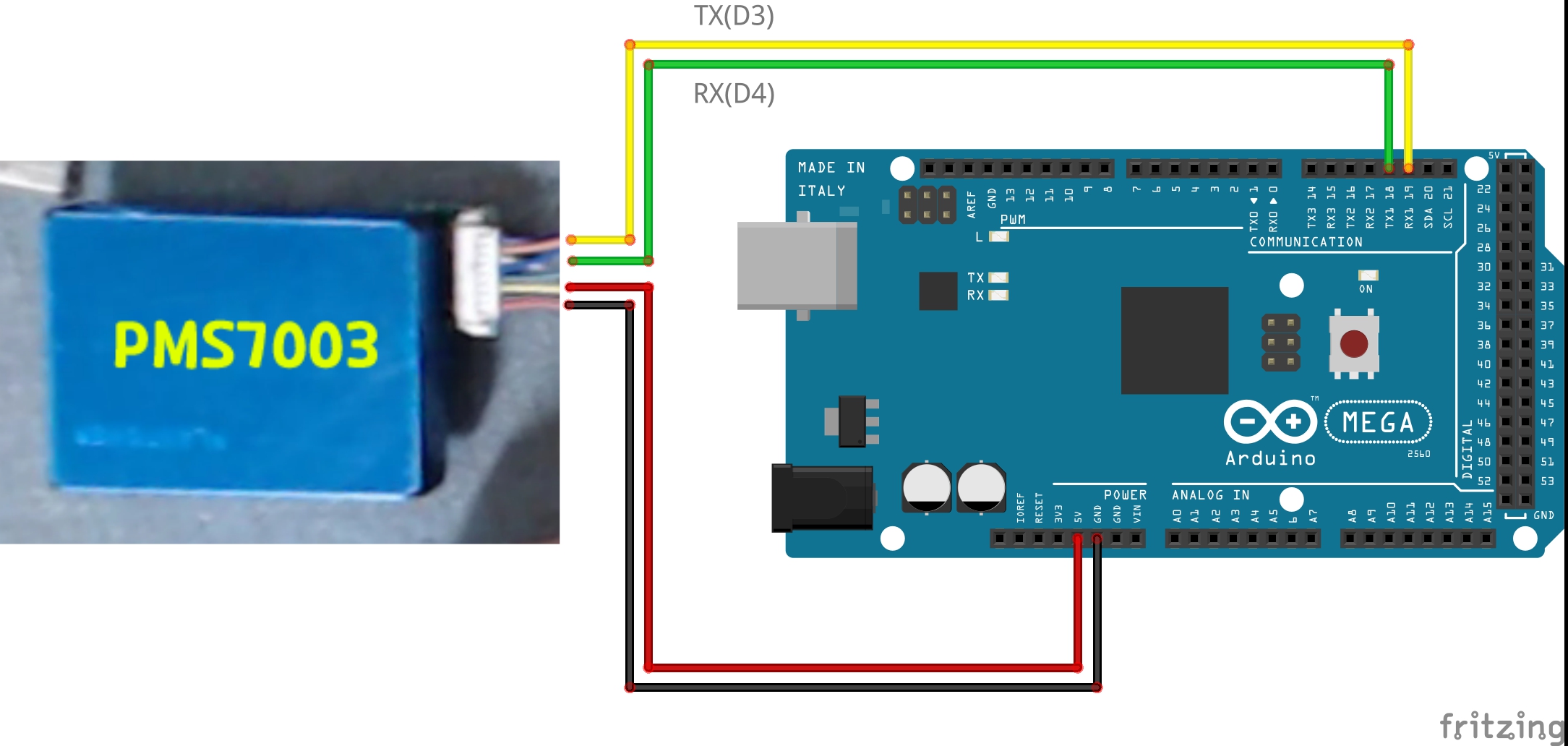

8.미세먼지센서(PMS7003)의 측정값을 시리얼모니터에 출력하시오!(Serial1)

532-8(미세먼지센서시리얼출력).txt

0.00MB

9.(8)예제를 LCD화면에 출력하시오!

532-9(미세먼지센서LCD출력).txt

0.00MB

10.(6)번과(8)번예제를 하나로 합치시오!

532-10(co2센서와미세먼지센서함께쓰기).txt

0.00MB

11.(10)예제를 LCD화면에 출력하시오!

532-11(10번예제LCD출력하기).txt

0.00MB

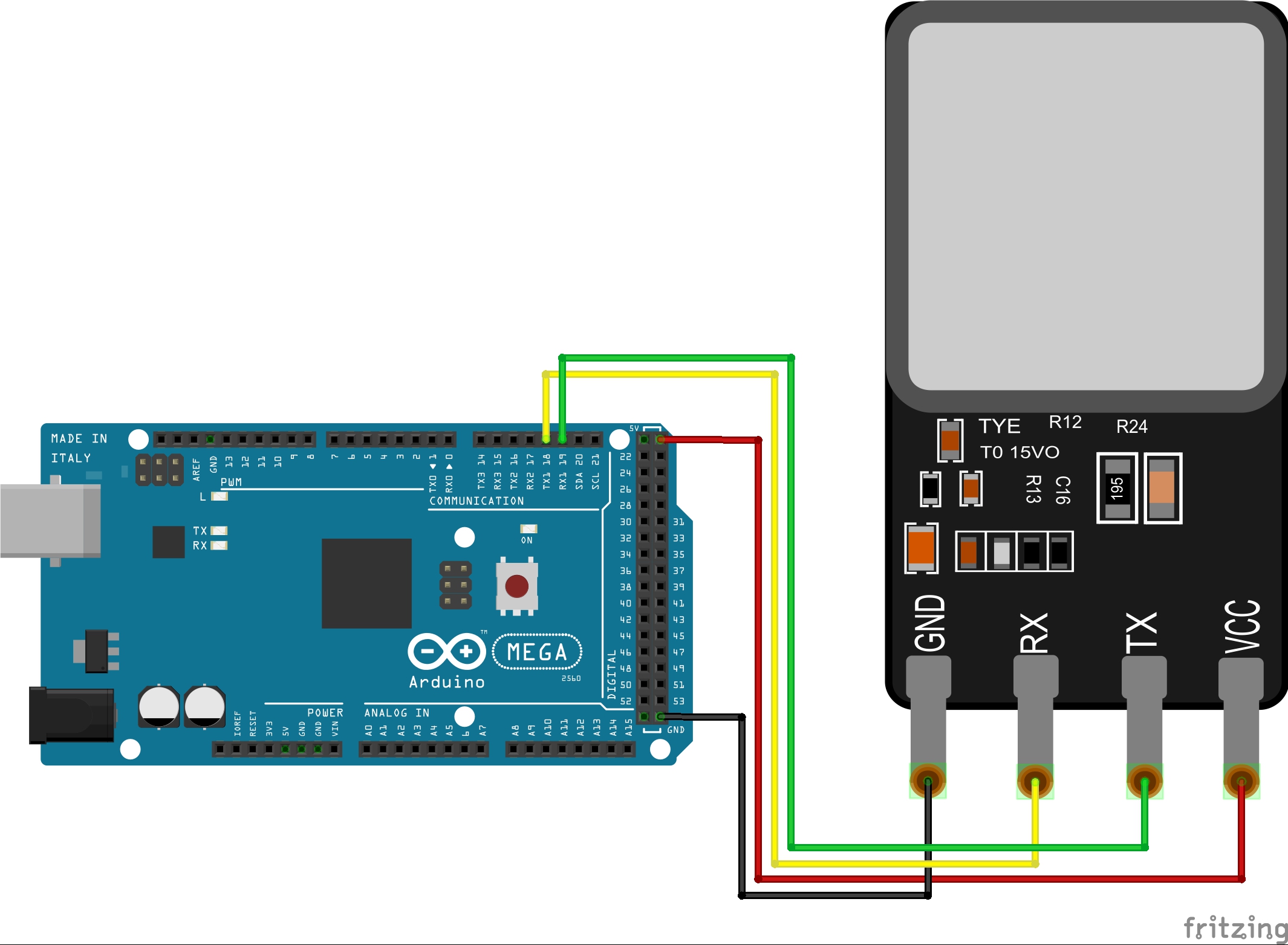

12.지문인식센서(FPM10A)를 Serial1에 연결하고 결과를 시리얼모니터에 출력하시오!

532-12(메가로지문인식하기).txt

0.00MB

13.(12)번의 결과로 시리얼모니터에 사람이름을 출력하시오!

532-13(인식된지문으로사람이름출력하기).txt

0.00MB

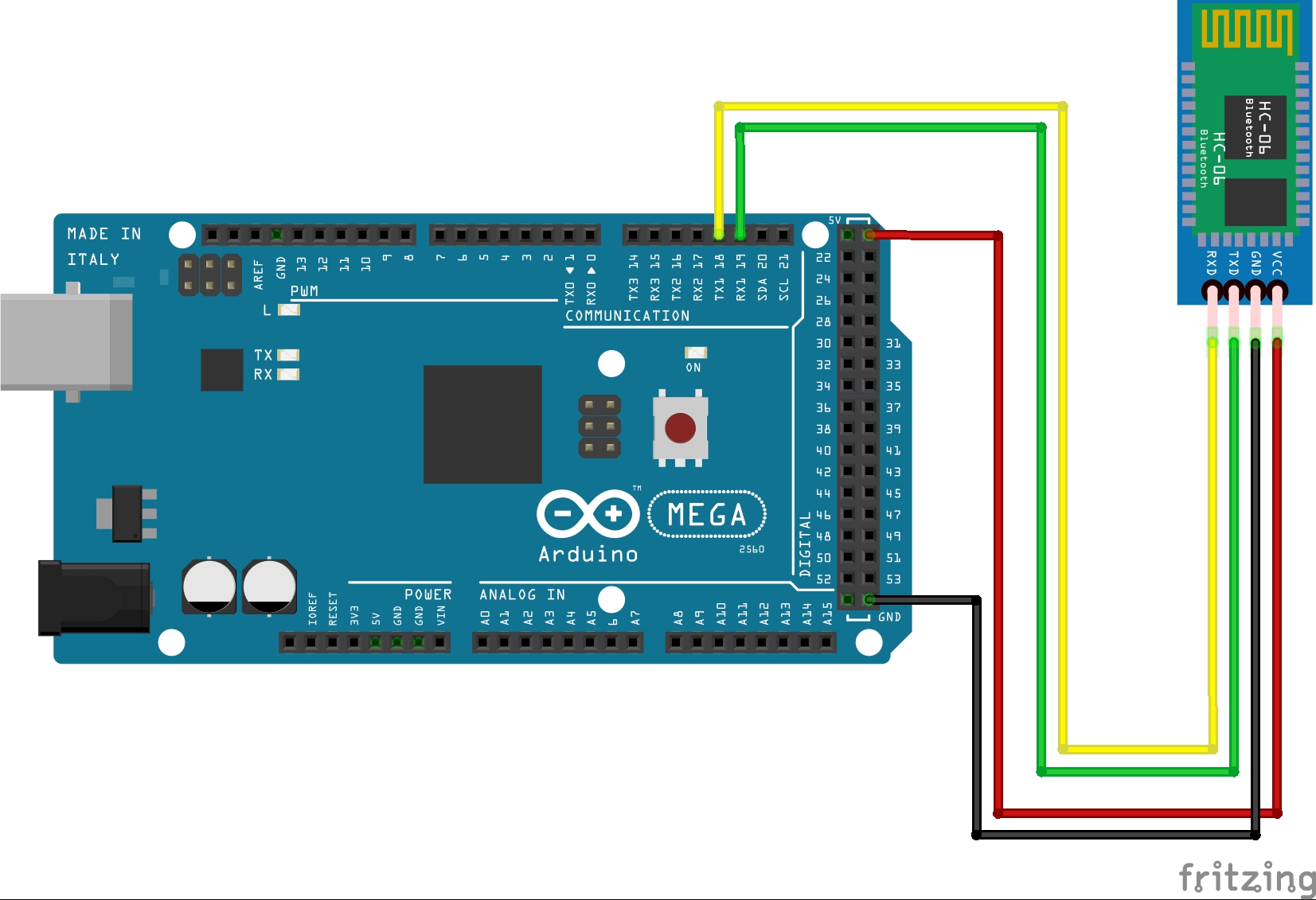

14.블루투스모듈(HC-06)을 Serial1에 연결해서 기본적으로 메시지를 주고받는 예시를 구현하시오!(with 스마트폰)

532-14(블루투스간단통신해보기).txt

0.00MB

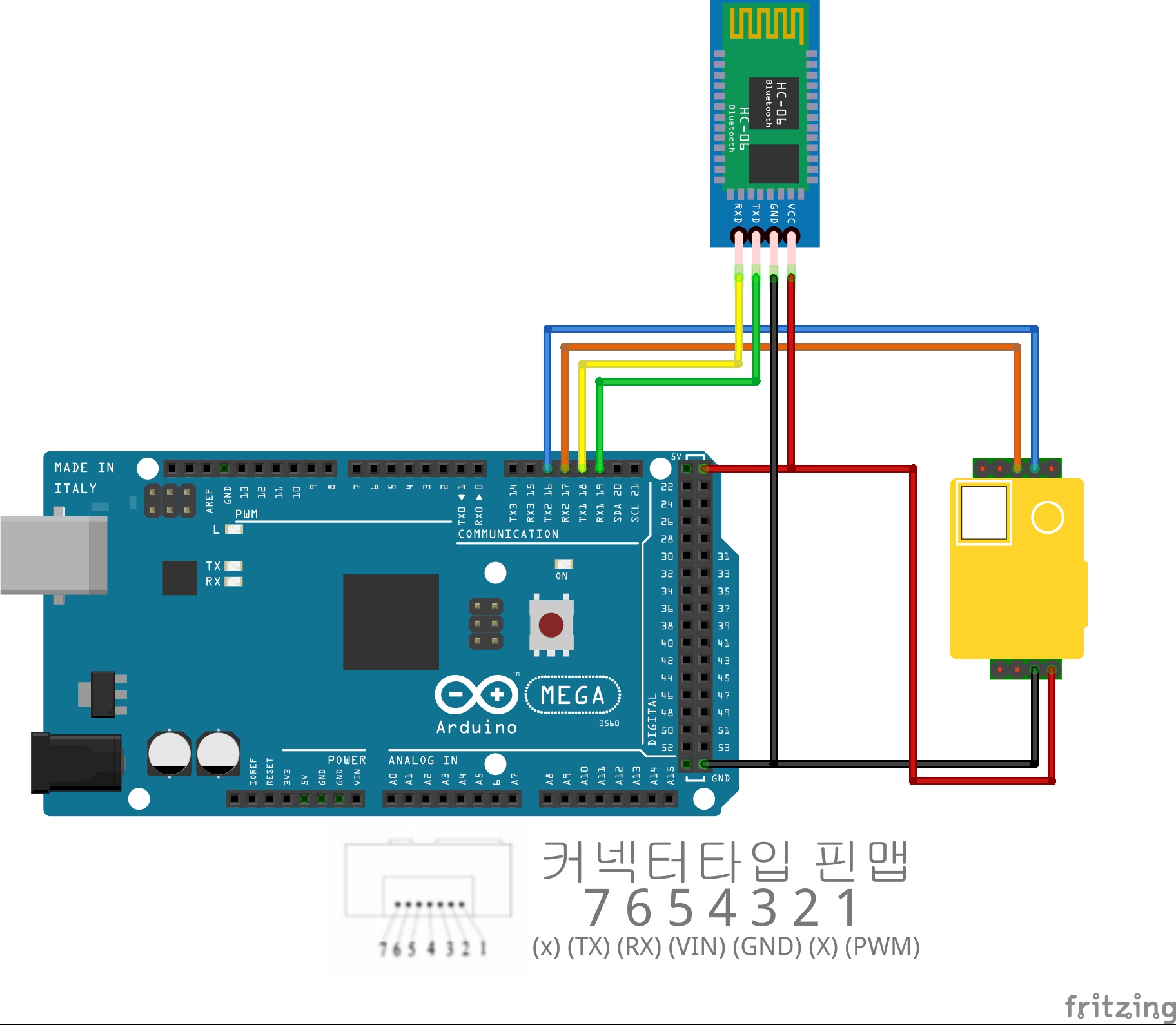

15.(14)예제에 더해서, 이산화탄소센서를 Serial2에 연결하고 측정한 센서값을 블루투스통신으로 스마트폰화면에 출력하시오!

532-15(이산화탄소센서값을불루투스통신으로전송하기).txt

0.00MB
