[아두이노#523] 아두이노로 500도씨까지 측정 가능한 온도센서를 측정하는 방법!(K-Thermocouple+MAX6675)(녹칸다/포로리야공대가자)

https://youtu.be/ZEV1nWq7HiQ

아두이노로 500도씨까지 측정 가능한 온도센서를 측정하는 방법!(K-Thermocouple+MAX6675)
K-타입 서모커플(k-type Thermocouple)이라는 것을 구입했다!
500도까지 측정가능한 온도센서라고 하는데 MAX6675라는 모듈로 아두이노와 연결가능하다!
라이브러리를 설치해서 작동테스트를 해서 아래와 같은 예제를 만들어보자!
1.시리얼 모니터에 측정값 출력하기!
2.모듈 2개가 병렬로 연결되었을때 측정값을 시리얼모니터에 출력하기!
3.측정값을 FND모듈(TM1637)에 출력하기!
4.온도가 지정된값 이상이면 부저로 경고음 울리기!
5.온도값으로 할 수 있는거 뭔가 아무거나 해보기!



(실제로한거)

1.MAX6675_library를 이용해서 온도값을 측정해보기!(S/W SPI)

523-1(sw SPI.txt

0.00MB

2.MAX6675_with_hardware_SPI를 이용해서 온도값을 측정해보기(H/W SPI)

523-2(hw SPI).txt

0.00MB

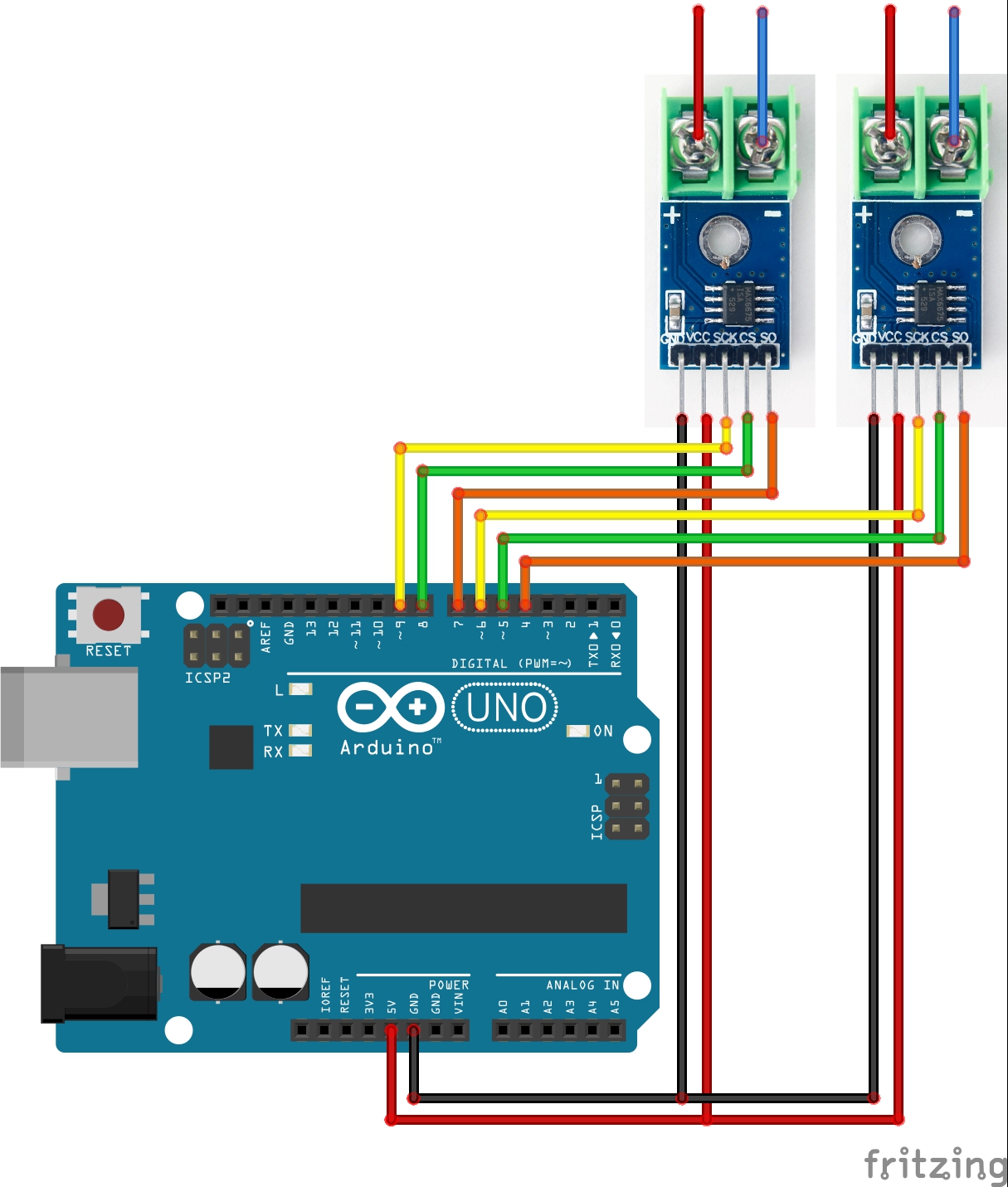

3.MAX6675모듈 2세트를 연결한다! S/W SPI방식을 사용하되 각각 3개의 핀씩 총 6개의 디지털핀으로 온도값을 출력하시오!

523-3(모듈2개핀6개).txt

0.00MB

4.(3)예제에서 SCK핀과 SO핀은 공통핀이므로 같은데 연결해서 총 4개의 핀으로 온도값을 출력해보시오!

523-4(모듈2개핀4개).txt

0.00MB

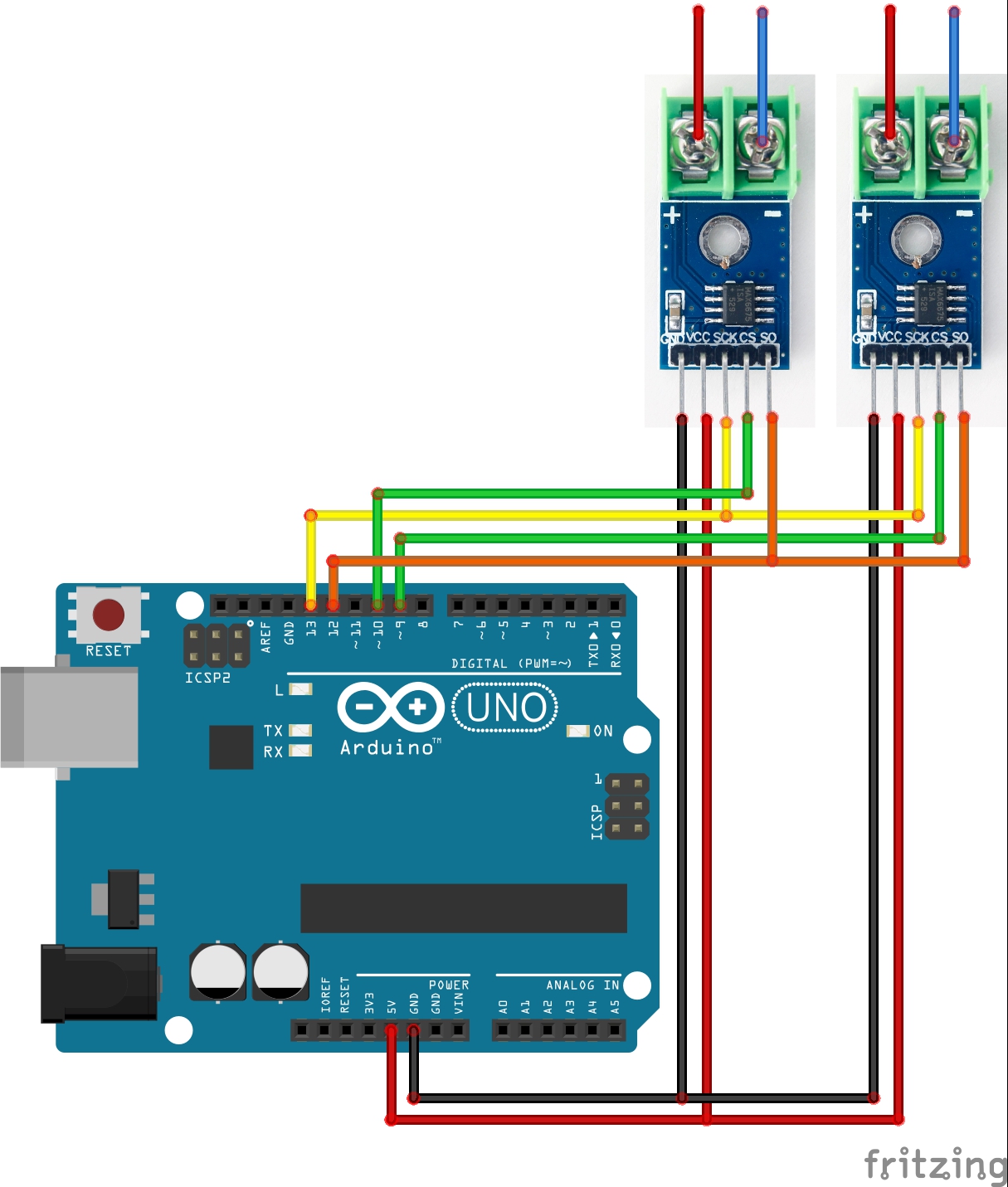

5.(2)예제에서 MAX6675모듈 2세트를 연결해서 H/W SPI방식으로 온도값을 출력하시오!

523-5(hw SPI 2개).txt

0.00MB

6.(1)예제를 기본으로해서 FND모듈(TM1637)에 온도값을 출력하시오!

523-6(FND모듈에온도값출력하기).txt

0.00MB

7.부저를 하나 연결해서 온도가 40도이상이면 부저의 비프음이 발생하도록 하시오!

523-7(부저연결하기).txt

0.00MB

8.버튼을 한개 연결해서 경고모드를 설정하거나 해제하는 버튼으로 활용하시오!

523-8(버튼을눌러서경고모드설정하기).txt

0.00MB

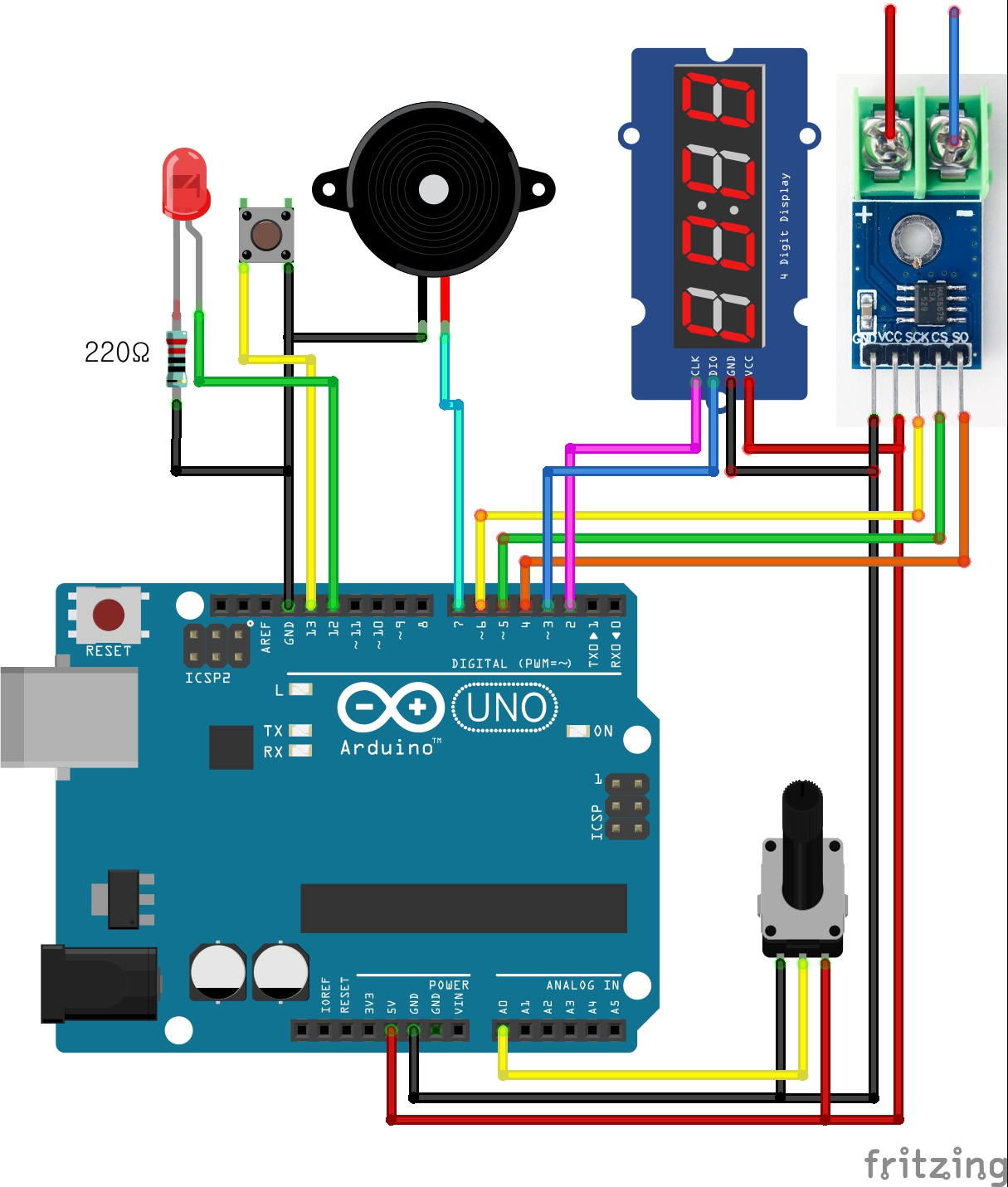

9.버튼을 2개더 연결해서 경고모드의 기준온도를 올리거나 내릴수있도록 하시오!(버튼을 누르면 0.5도씩 업다운이 되도록 하시오)

523-9(최종결과물).txt

0.00MB

10.(9)예제에서 가변저항을 연결해서 온도를 0.5도씩 업다운 할 수 있도록 하시오!

523-10(추가로했던가변저항예제).txt

0.00MB
