[아두이노#517] 건전지와 베터리 전압과 용량 측정해보기!(1.5V~12V) 건전지 테스터기 만들어보기!(녹칸다/포로리야공대가자)

https://youtu.be/_mxWdD9ZYKQ

건전지와 베터리 전압과 용량 측정해보기!(1.5V~12V) 건전지 테스터기 만들어보기!
이번편은 쉬어가는 코너이다!
아두이노의 아날로그 입력으로 배터리의 전압을 측정해서 건전지의 용량과 수명을 유추해보는 것이다!
물론 정확히 하기는 어렵겠고 단순한 개념으로 평가해보도록 하자!

아래에 있는 건전지(배터리)를 활용해보도록 하자!
1.5V건전지
3.7V리튬이온배터리(18650)
9V건전지
12V(핸드드릴용 배터리)

아두이노의 아날로그입력은 5V까지 가능한데 5V이상인 배터리의 전압을 측정하기 위해서는 약간의 조작?이 필요하다!
전압분배를 이용해서 전압을 읽어드리는 방법에 대해서 알아보자!

그리고 나름대로 건전지의 수명과 용량을 평가해보는 테스트기를 만들어보도록하자!
(쓸만하게 만들어보기!)



(실제로한거)

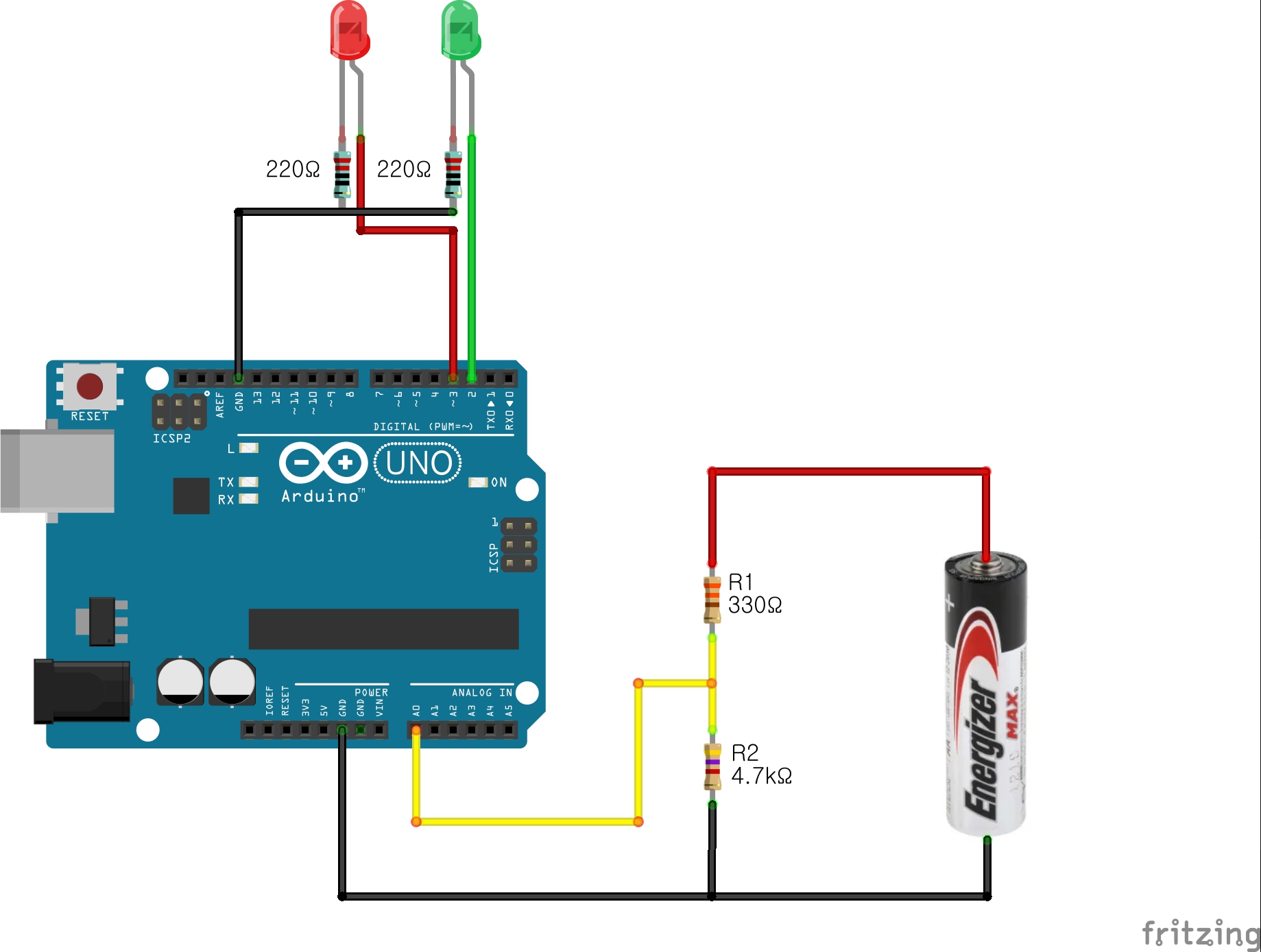

1. 1.5V AA배터리를 아두이노의 A0핀에 연결한다음 전압을 측정하시오!(R1=330, R2=4700)

517-1(AA배터리측정하기).txt

0.00MB

2. 1.5배터리의 전압측정결과로 사용가능 유무를 평가하시오!(1.6V이상이면 완충, 1.4보다다크면 보통, 1.4이하면 거의 다쓴 건전지)

517-2(건전지평가하기).txt

0.00MB

3.빨간LED와 녹색LED를 준비해서 건전지가 사용가능하면 녹색 아니면 빨간색LED를 켜시오!

517-3(건전지상태를LED로표현하기).txt

0.00MB

4.1602LCD를 연결해서 현재 전압값을 출력하시오!

517-4(LCD에출력하기).txt

0.00MB

5.18650리튬이온배터리의 배터리전량을 나름대로 출력해보시오!

517-5(리튬이온배터리측정해보기).txt

0.00MB

6.9V배터리의 전압을측정하고 (4)예제와 동일한 구성으로 만들어보시오!

517-6(9V배터리평가하기).txt

0.00MB

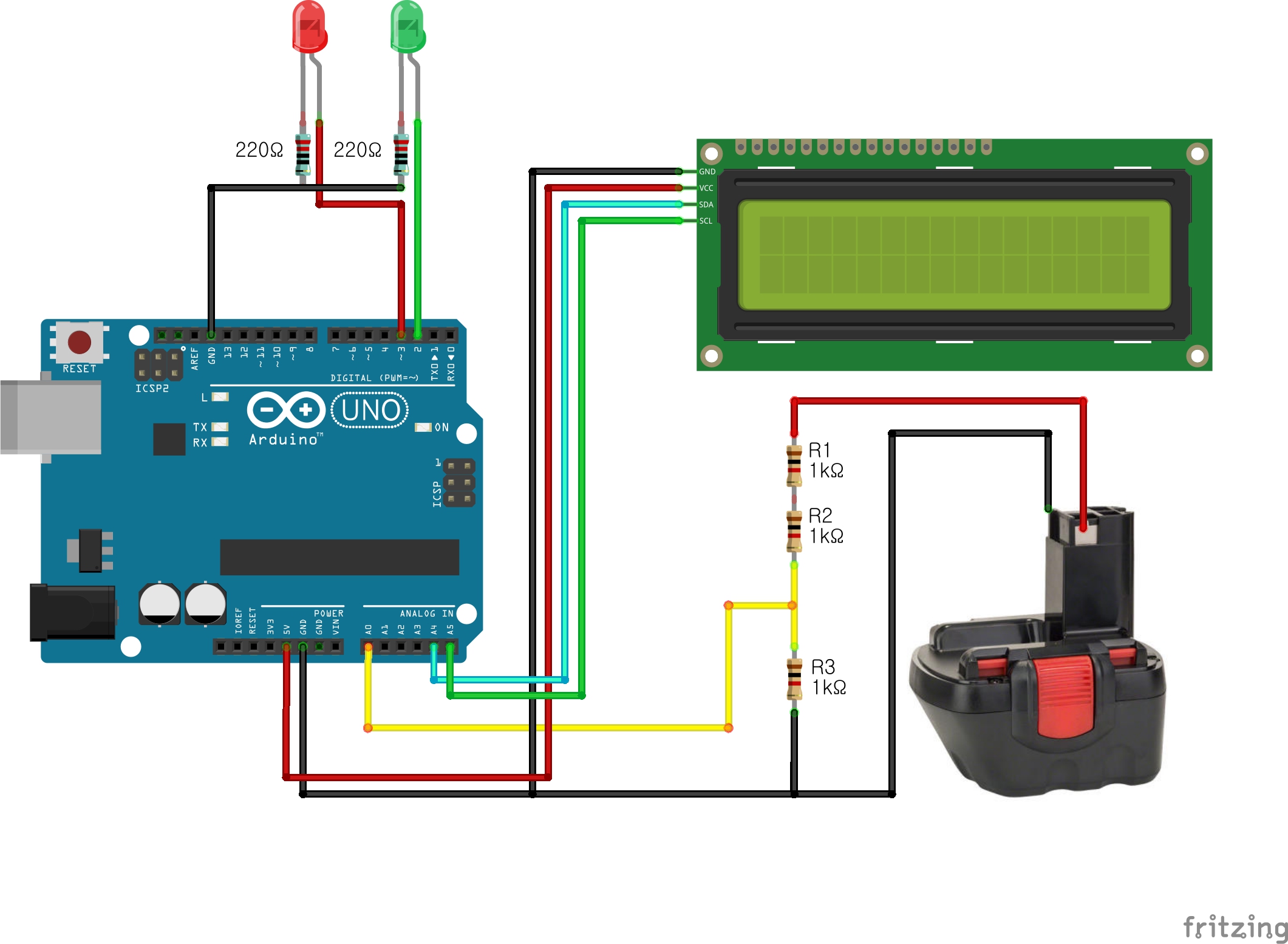

7.12V배터리의 전압을 측정하고 (4)예제와 동일한 구성으로 만들어보시오!

517-7(12V배터리측정하기).txt

0.00MB

8.SPFD5408 LCD화면에 실시간그래프 형태로 측정중인 전압값을 출력하시오!

517-8(LCD화면에그래프로출력하기).txt

0.00MB
