[아두이노#472] (ESPNOW#4) ESP8266보드 1:3으로 단방향 통신하는 방법!(1:N / N:1)(녹칸다/포로리야공대가자)

https://youtu.be/3x_u_mzjq-g

(ESPNOW#4) ESP8266보드 1:3으로 단방향 통신하는 방법!(1:N / N:1)
녹칸다의 ESPNOW 시리즈이다!
ESP보드는 제조사에서 제공하는 보드끼리 통신하는 프로토콜이 있다!
그것이 바로 ESPNOW이다!

ESP32나 ESP8266보드에 별도의 장치를 추가하지 않더라도 서로 통신이 가능하다!
1:1로 구성할수 있고 1:N으로 구성할수 있고 N:N으로 구성할 수 있고 단방향, 양방향 모두 가능한것 같다!

이번편은 ESP8266보드 4대를 준비해서 1:3으로 단방향 통신을 해보도록 하자!
①1대의 보드에서 3대의 보드쪽으로 데이터를 전송하는 내용과 ②3대의 보드에서 1대의 보드쪽으로 데이터를 전송하는 것으로 분리해서 생각해볼 수 있다!

①에서는 ③동일한 데이터를 3대에 모두 전송하는 브로드캐스팅과 ④특정한 노드를 콕 찝어서 전송하는 방식을 생각해볼 수 있다!

②에서는 각자 측정한 센서데이터를 하나의 보드로 수집하는 것을 생각해 볼 수 있다!
①~④ 내용을 적당한 예시를 이용해서 예제로 구현해보도록 하자!

전반부는 텍스트 메시지를 주고 받는 것으로 하고 후반부는 가상의 센서값(랜덤값)을 이용해서 데이터를 ESPNOW로 수집하거나 제어하는 예제를 구현해보자!



(실제로한거)

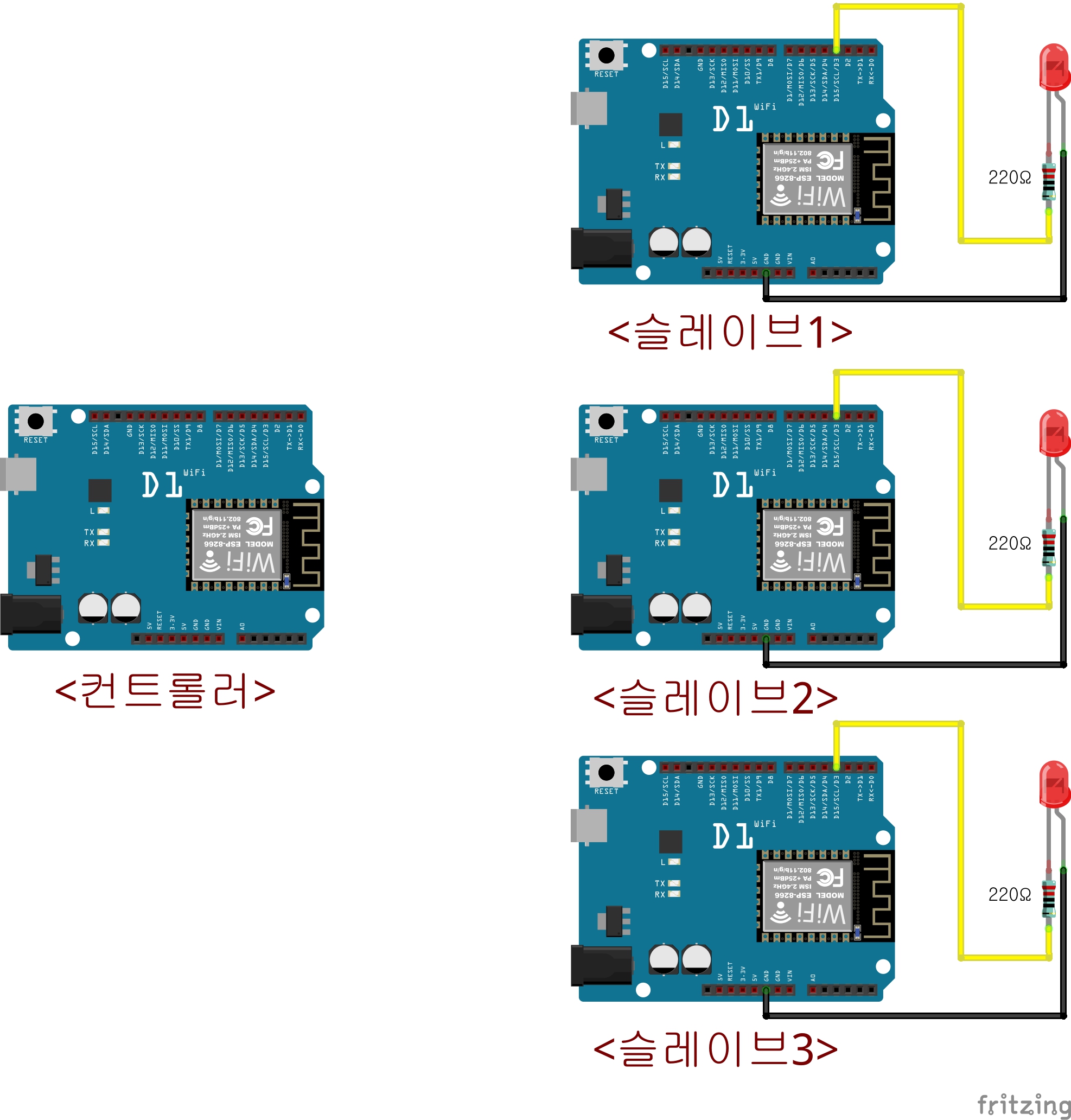

1.컨트롤러보드와 슬레이브보드를 1:3으로 구성하고 컨트롤러의 시리얼입력으로 보드번호와 LED상태를 순차적으로 입력하면 개별제어되도록 하시오!
예시) 10 = 1번보드의 LED를 꺼라
예시) 11 = 1번보드의 LED를 켜라

472-1-1(컨트롤러).txt

0.00MB

472-1-2(슬레이브).txt

0.00MB

2.(1)예제에서 B0라고 입력하면 모든보드의 LED를 끄고, B1이라고 모든보드의 LED를 켜도록 하시오!

472-2-1(컨트롤러).txt

0.00MB

472-2-2(슬레이브).txt

0.00MB

3.컨트롤러에 버튼3개를 연결하고 버튼1번은 보드1번의 LED를 토글하고, 버튼2번은 보드2번을 토글하고, 3번은 3번을 토글시키시오!

472-3-1(컨트롤러).txt

0.00MB

472-3-2(슬레이브).txt

0.00MB

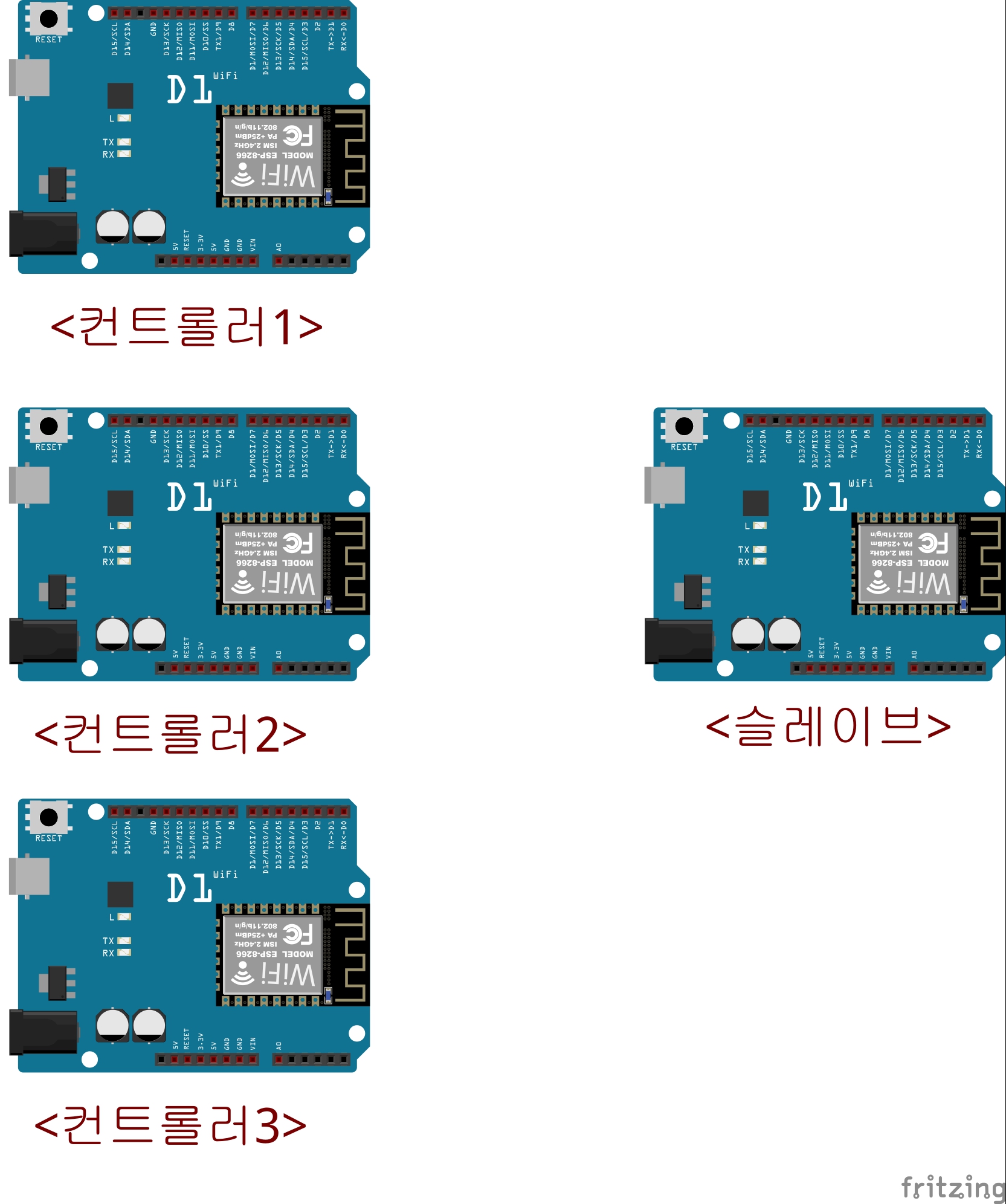

4.컨트롤러3, 슬레이브1로 구성해서 3대의보드가 전송한 메시지를 슬레이브에 출력하시오!

472-4-1(컨트롤러1).txt

0.00MB

472-4-2(컨트롤러2).txt

0.00MB

472-4-3(컨트롤러3).txt

0.00MB

472-4-4(슬레이브).txt

0.00MB

5.슬레이브쪽에서 어떤 컨트롤러에서 온 메시지인지를 구분하도록 하시오!(컨트롤러1~3코드는 4번예제와 같음)

472-5-4(슬레이브).txt

0.00MB

6.컨트롤러에 가상의 온습도 센서가 있다고 가정하고 센서값을 슬레이브쪽으로 전송하시오!(dht-11) (컨트롤러 3대 코드 모두 같음)

472-6-1(컨트롤러).txt

0.00MB

472-6-2(슬레이브).txt

0.00MB

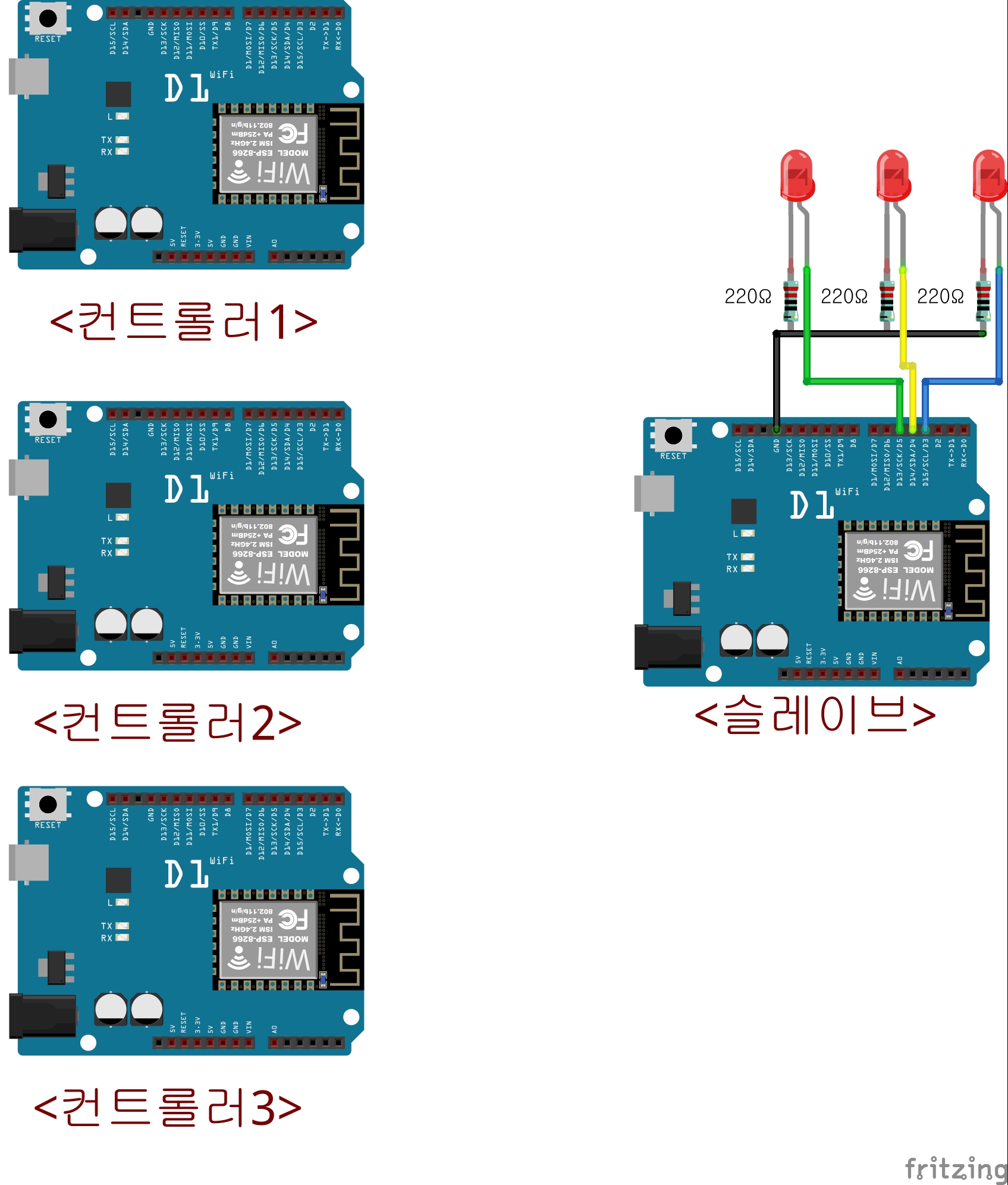

7.컨트롤러에서 0또는 1을 1초마다 번갈아가면서 전송한다 슬레이브는 0을받으면 해당되는보드의 LED를 끄고, 1이면 켜도록 하시오!

472-7-1(컨트롤러).txt

0.00MB

472-7-2(슬레이브).txt

0.00MB
