[아두이노#470] (ESPNOW#2) ESP8266보드의 센서데이터를 ESPNOW로 단방향으로 전송하는 방법!(녹칸다/포로리야공대가자)

https://youtu.be/kl2Ls3beF-k

(ESPNOW#2) ESP8266보드의 센서데이터를 ESPNOW로 단방향으로 전송하는 방법!
녹칸다의 ESPNOW 시리즈이다!
ESP보드는 제조사에서 제공하는 보드끼리 통신하는 프로토콜이 있다!
그것이 바로 ESPNOW이다!

ESP32나 ESP8266보드에 별도의 장치를 추가하지 않더라도 서로 통신이 가능하다!
1:1로 구성할수 있고 1:N으로 구성할수 있고 N:N으로 구성할 수 있고 단방향, 양방향 모두 가능한것 같다!

이번편은 ESP8266보드 2대를 준비해서 한쪽에는 센서를 연결하고 다른쪽에는 센서데이터를 출력할 수 있도록 ESPNOW로 구현해보도록 하자!
센서는 녹칸다가 가지고 있는 것이 매우 많으니 아래 있는 것중 마음에 드는걸로 해보자!
광센서(CDS), 온습도센서(DHT-11), 이산화탄소센서(MH-Z19), 미세먼지센서(PMS7003), 조도센서(GY-30), 온도센서(DS18B20) 등등

여유가 있으면 센서데이터를 수신하는 보드쪽에 OLED나 LCD를 연결해서 값을 시각적으로 출력해보도록 하자!



(실제로한거)

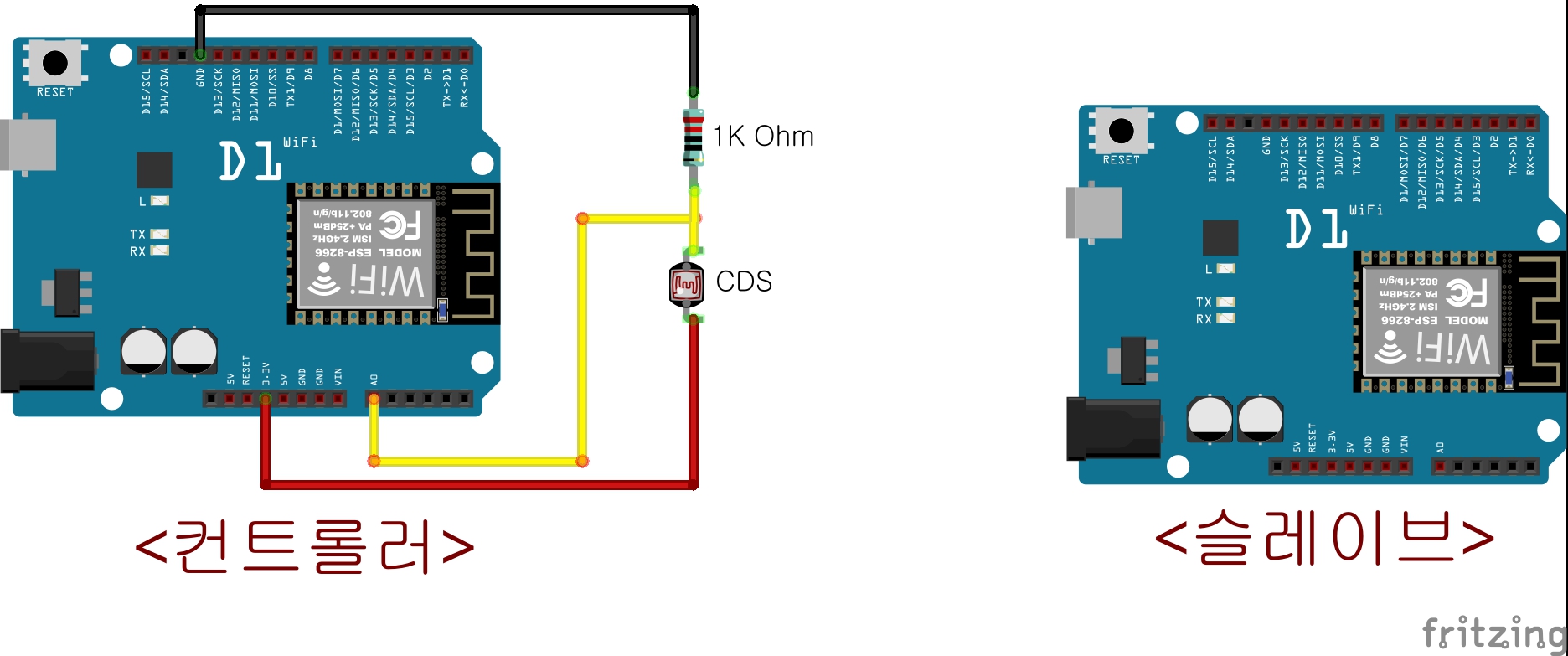

1.컨트롤러에 CDS를 부착하고 측정된 센서값을 슬레이브로 전송해서 시리얼모니터에 출력하시오!

470-1-1(광센서컨트롤러).txt

0.00MB

470-1-2(광센서슬레이브).txt

0.00MB

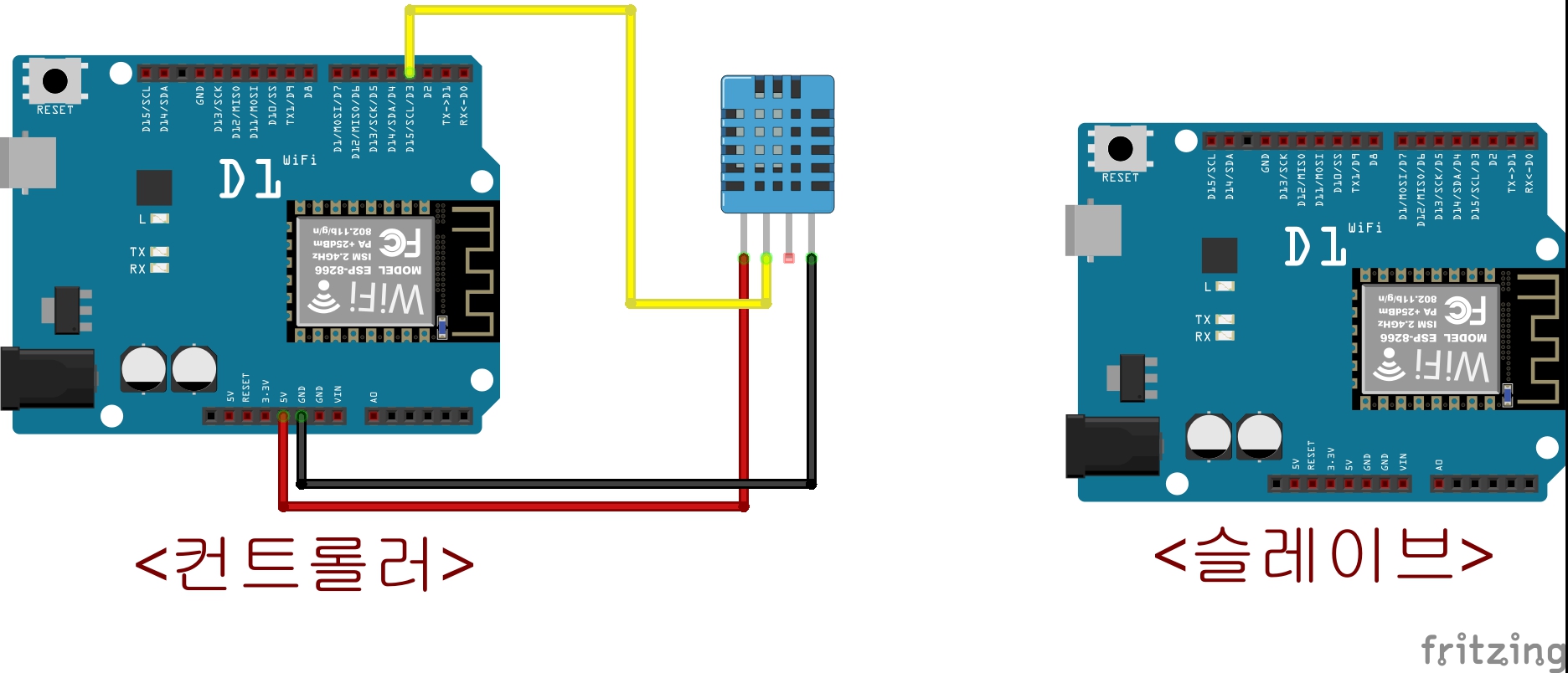

2.온습도센서를 연결해서 ESPNOW로 전송하시오!(구조체로 전송하시오)

470-2-1(온습도컨트롤러).txt

0.00MB

470-2-2(온습도슬레이브).txt

0.00MB

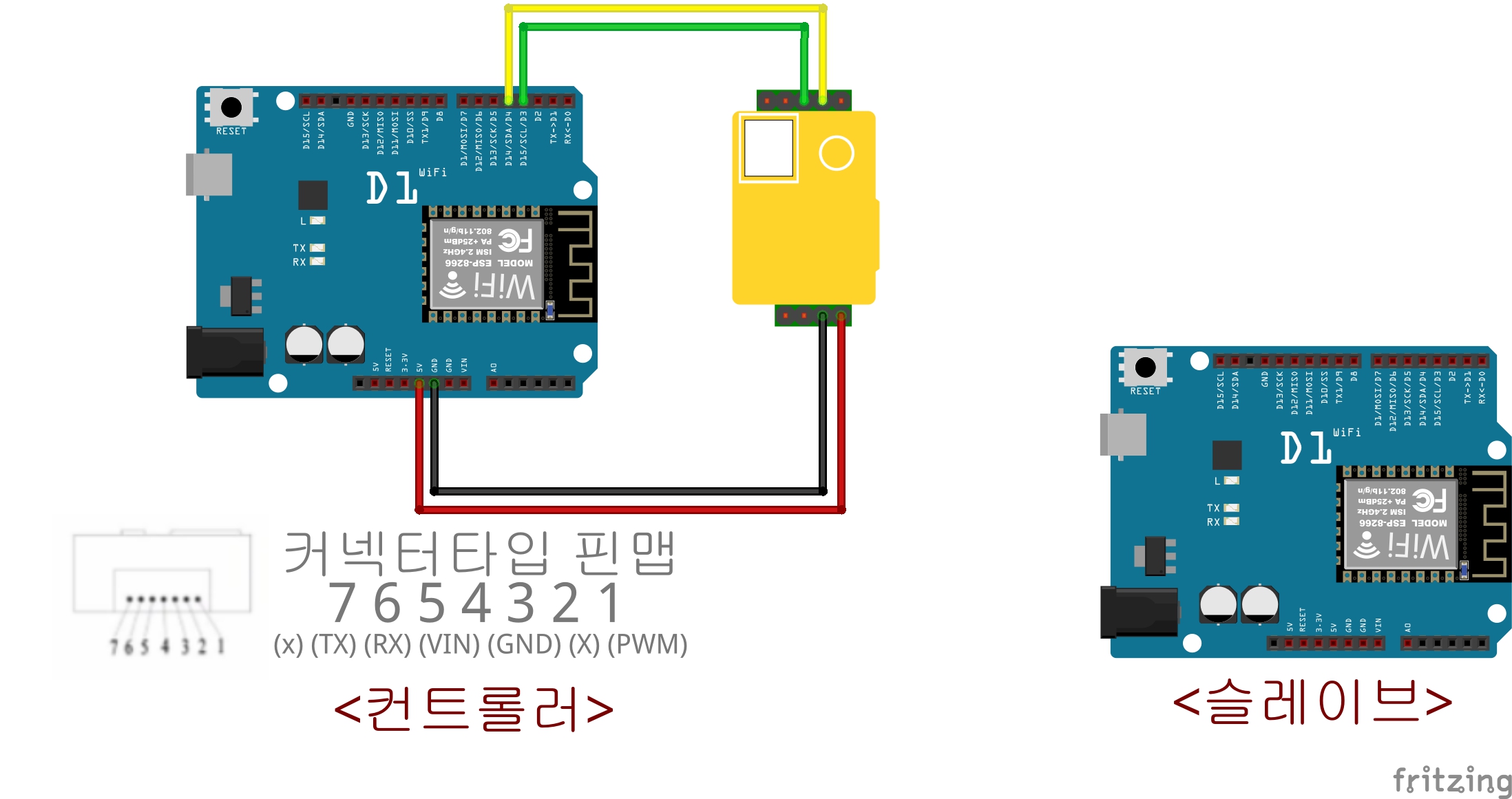

3.이산화탄소센서를 연결하고 ESPNOW로 전송하시오!

470-3-1(이산화탄소컨트롤러).txt

0.00MB

470-3-2(이산화탄소슬레이브).txt

0.00MB

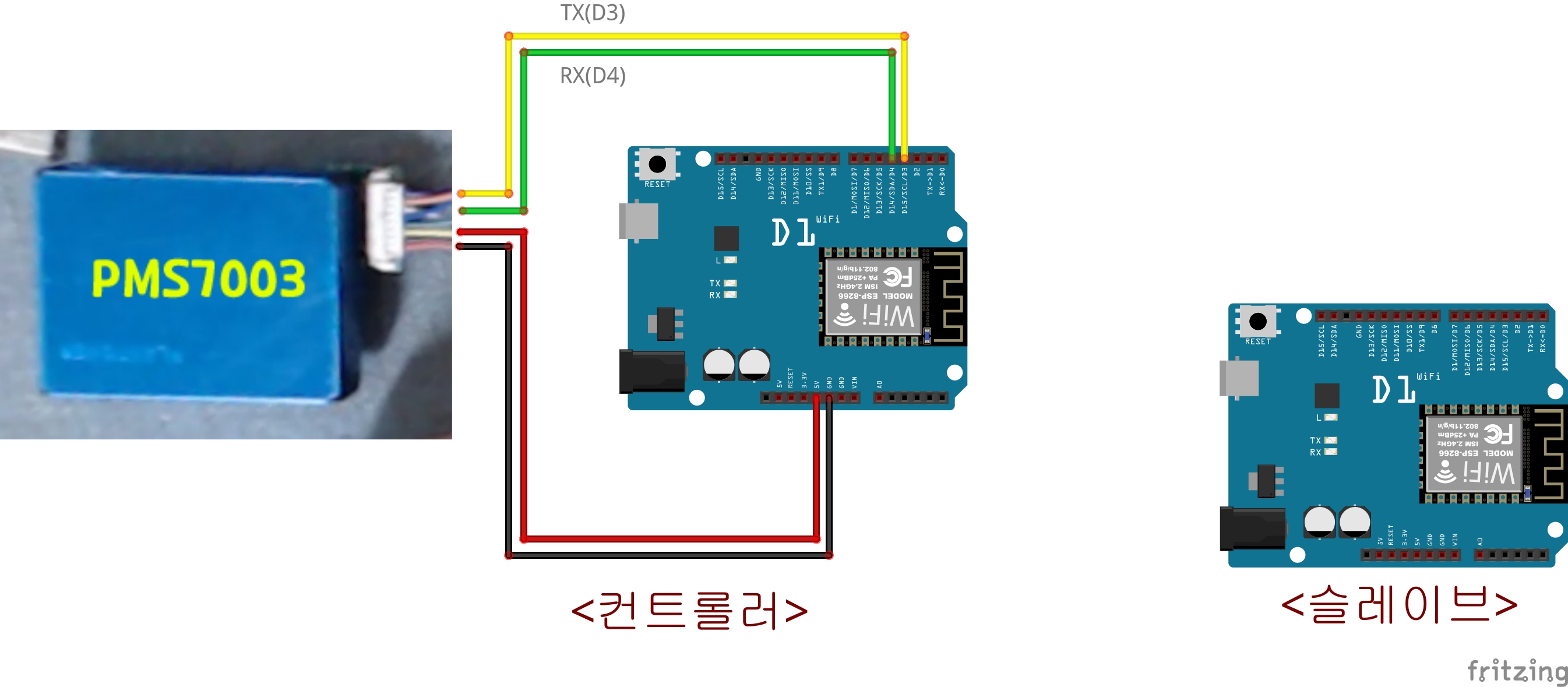

4.미세먼지센서를 연결해서 ESPNOW로 전송하시오!

470-4-1(미세먼지컨트롤러).txt

0.00MB

470-4-2(미세먼지슬레이브).txt

0.00MB

5.DS18B20의 측정값을 ESPNOW로 전송하시오!

470-5-1(DS18B20컨트롤러).txt

0.00MB

470-5-2(DS18B20슬레이브).txt

0.00MB

6.조도센서(BH1750)의 측정값을 ESPNOW로 전송하시오!

470-6-1(조도센서컨트롤러).txt

0.00MB

470-6-2(조도센서슬레이브).txt

0.00MB

7.슬레이브에서 전달받은 조도센서의 측정값을 FND모듈(TM1637)에 출력하시오!

470-7-1(FND컨트롤러).txt

0.00MB

470-7-2(FND슬레이브).txt

0.00MB

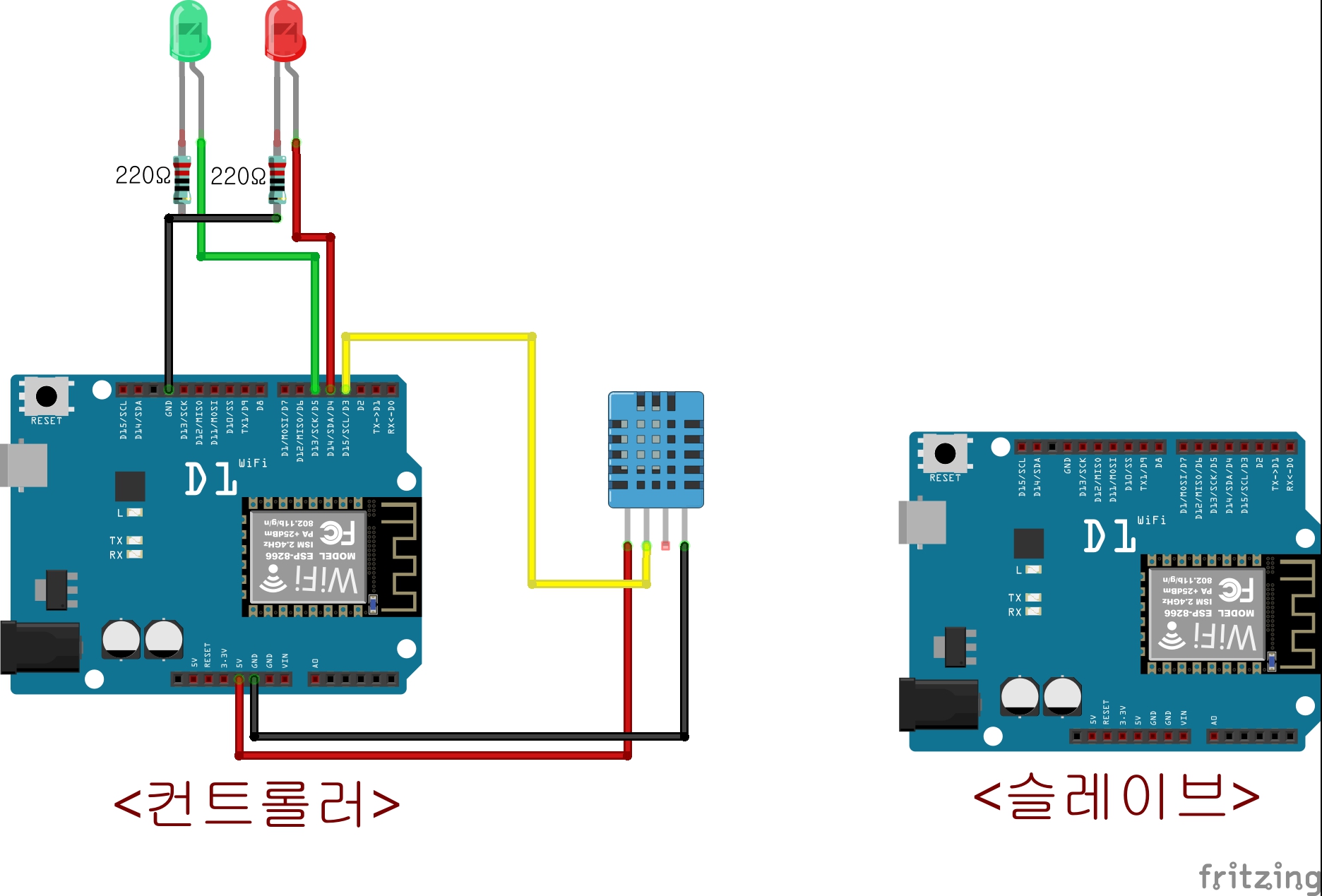

8.컨트롤러에서 슬레이브쪽으로 성공적으로 데이터를 전송했으면 녹색LED를 켜고 실패했으면 빨간LED를 켜도록 하시오!

470-8-1(송신체크컨트롤러).txt

0.00MB

470-8-2(송신체크슬레이브).txt

0.00MB

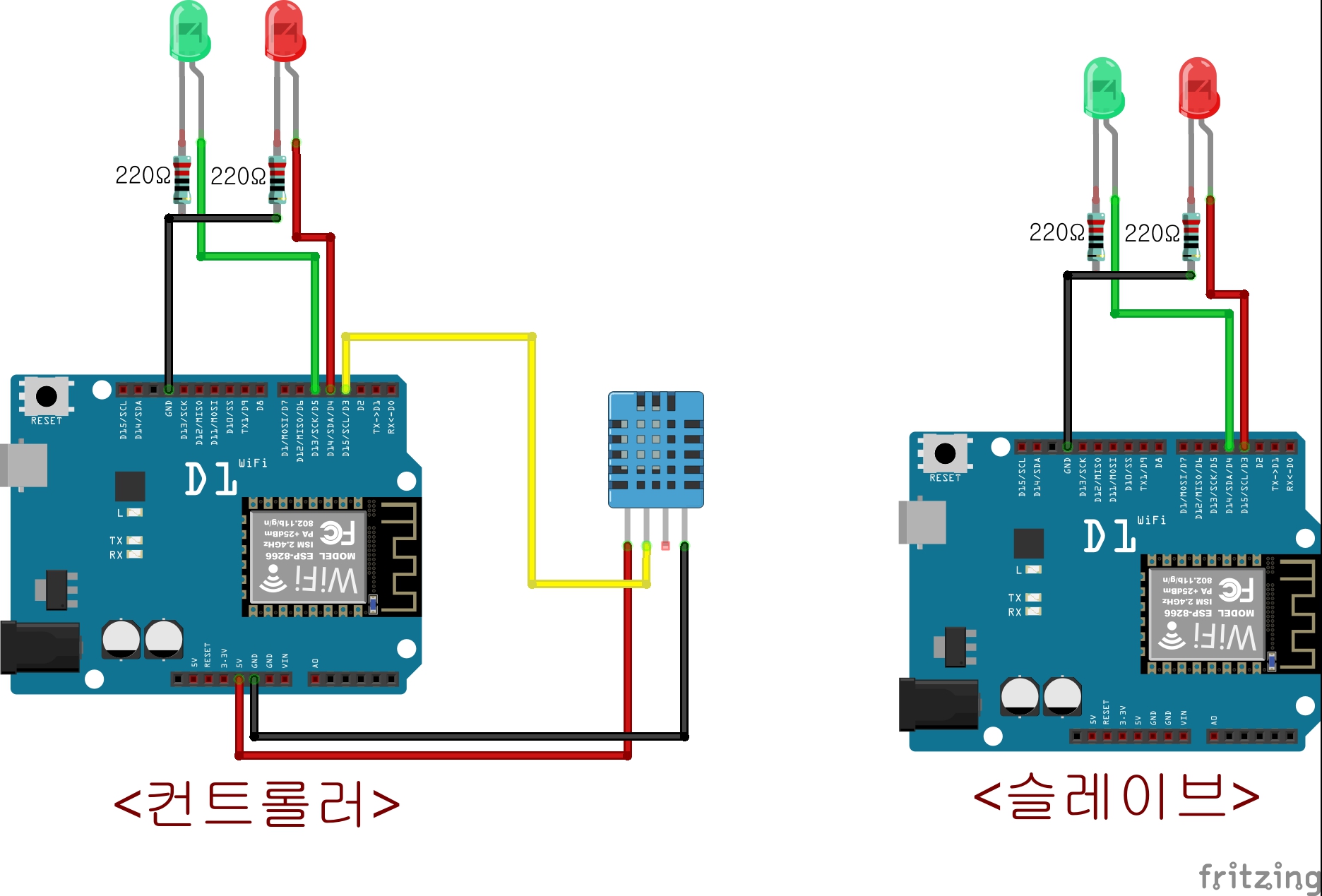

9.슬레이브에서 성공적으로 데이터를 수신중인 상황이면 녹색LED, 그렇지 않으면 빨간 LED를 켜시오!

470-9-1(수신체크컨트롤러).txt

0.00MB

470-9-2(수신체크슬레이브).txt

0.00MB

관련라이브러리(DHT11/1.3.8)
https://github.com/adafruit/DHT-sensor-library
관련라이브러리(MHZ19B/1.1.1)
https://github.com/strange-v/MHZ19
관련라이브러리(PMS7003/1.1.0)
https://github.com/fu-hsi/pms
관련라이브러리(ds1820/3.9.0)
github.com/milesburton/Arduino-Temperature-Control-Library
www.pjrc.com/teensy/td_libs_OneWire.html
관련라이브러리(BH1750)
https://github.com/claws/BH1750
관련라이브러리(TM1637/1.2.0)
https://github.com/avishorp/TM1637
