[아두이노#463] 도징펌프 2개를 이용해서 용량과 비율을 맞춰보기!(feat. 소맥제조)(녹칸다/포로리야공대가자)

https://youtu.be/n2-BcgF4PrI

도징펌프 2개를 이용해서 용량과 비율을 맞춰보기!(feat. 소맥제조)
이번편은 도징펌프 2개를 제어하는것을 주요내용으로 한다!
일단 1개를 제어해보도록 하자!
모스펫(IRF520)을 이용해서 정량펌프를 연결하고 아두이노 우노에서 제어할 수 있도록 해보자!
(일단 펌프의 유량을 실측해야할 것 같다!)
시리얼 입력으로 제어하거나 버튼을 눌렀을때 제어되도록 해보자!
그리고 2채널로 확장해서 전체 용량대비 2:8이라던지 3:7 형식으로 2개의 펌프가 용액을 섞을 수 있도록 만들어보자!



(실제로한거)

1.타이머 라이브러리를 설치하고 시리얼모니터에 2초에 한번씩 녹칸다를 출력하고 3초에 한번씩 포에버를 출력하시오!



463-1(타이머라이브러리간단사용방법).txt

0.00MB

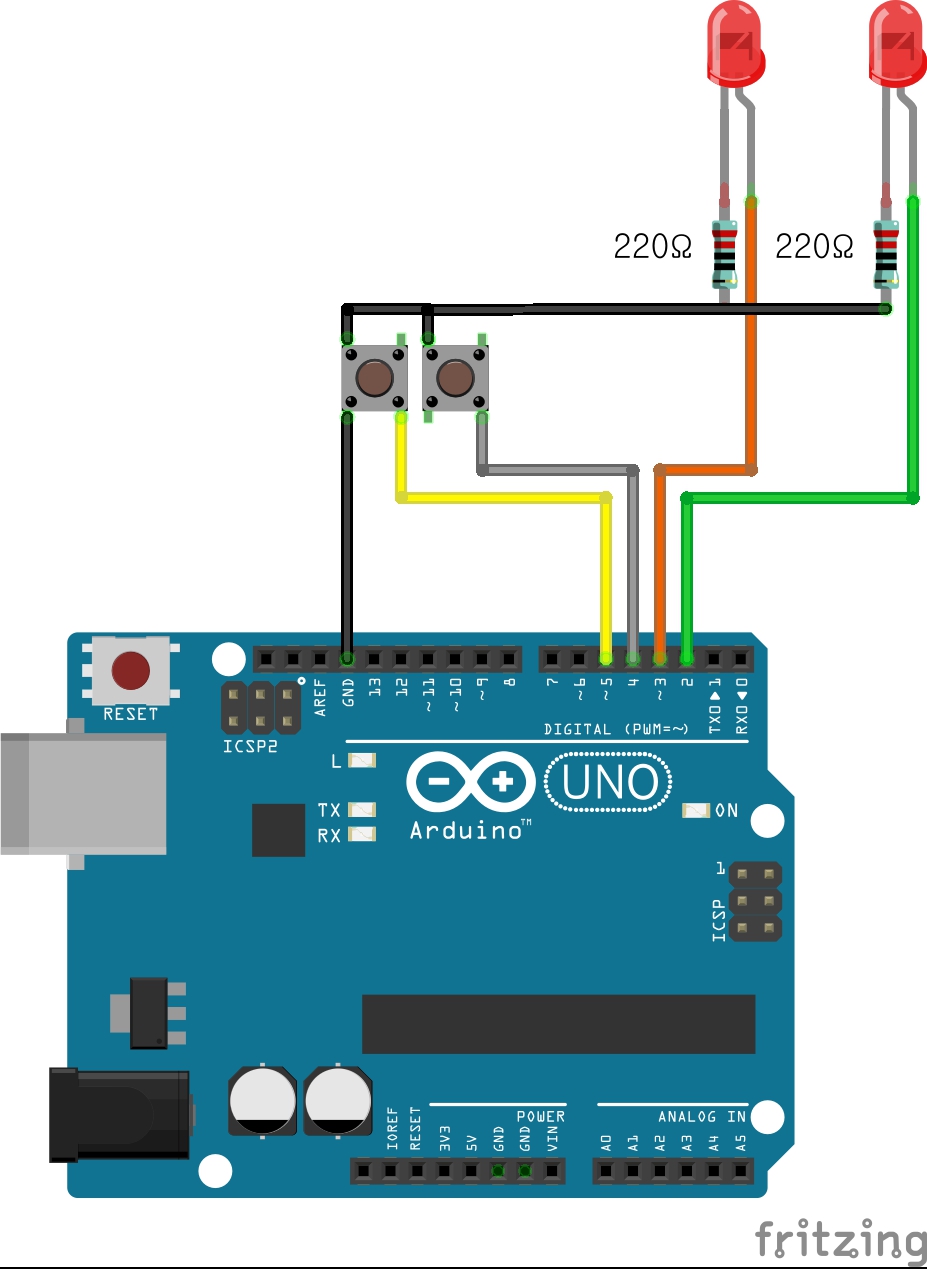

2.버튼2개 LED2개를 연결하고 1번버튼을 누르면 LED1번이 2초켜짐, 2번이 8초켜짐으로 동작하고 2번버튼을 누르면 led1번이 3초켜짐 2번이 7초켜짐으로 동작하시오!

463-2(led와버튼을이용해서타이머작동시키기).txt

0.00MB

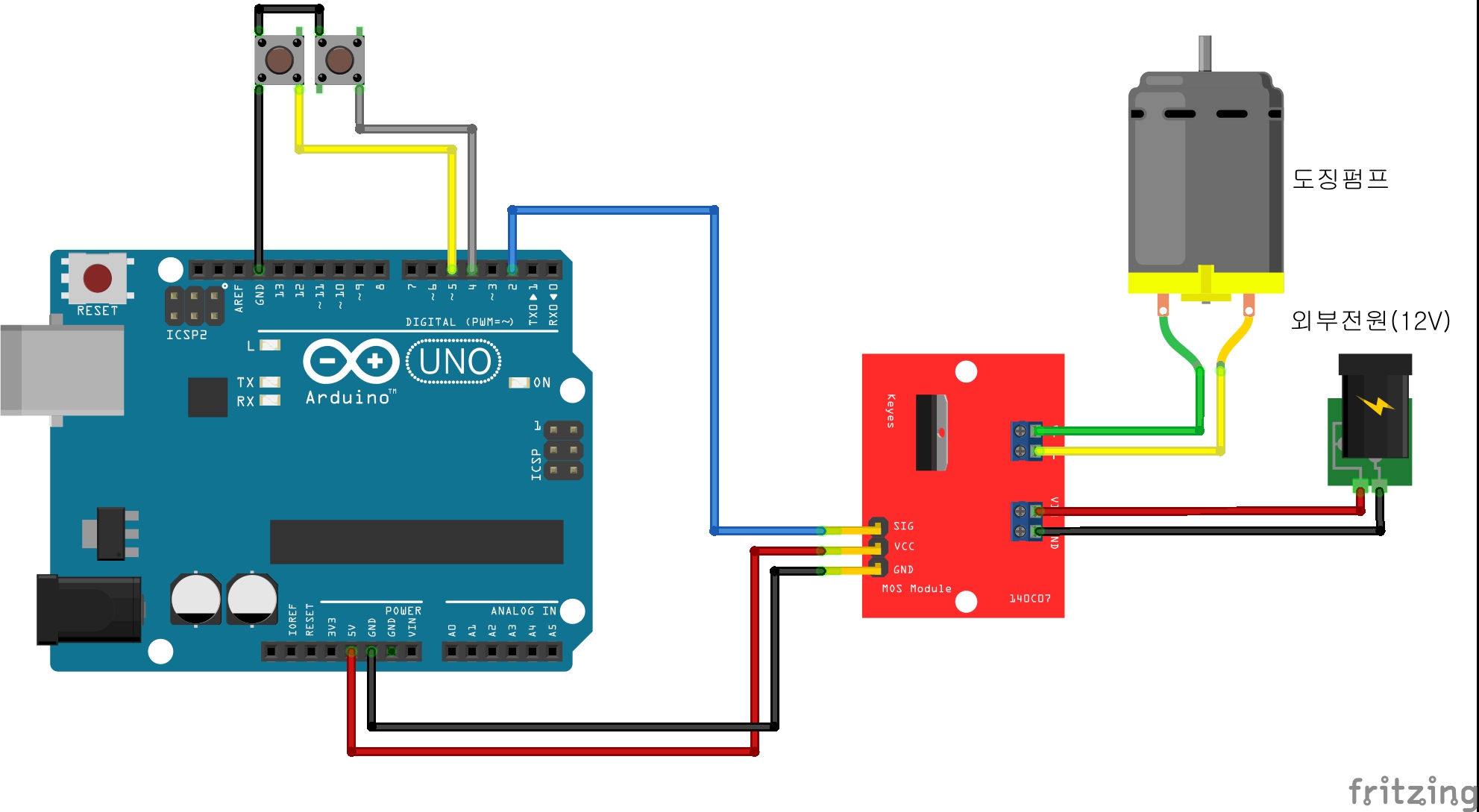

3.도징펌프 1개를 연결하고 유속을 측정하시오!(이때 2개의 도징펌프의 유속이 같는지 아닌지도 평가하시오!)3.64ml/s

463-3(유속을측정해보는예제).txt

0.00MB



4.버튼1을 누르면 100ml출력하고 버튼2를 누르면 150ml만큼 출력하시오!

463-4(정량으로출력하는예제).txt

0.00MB

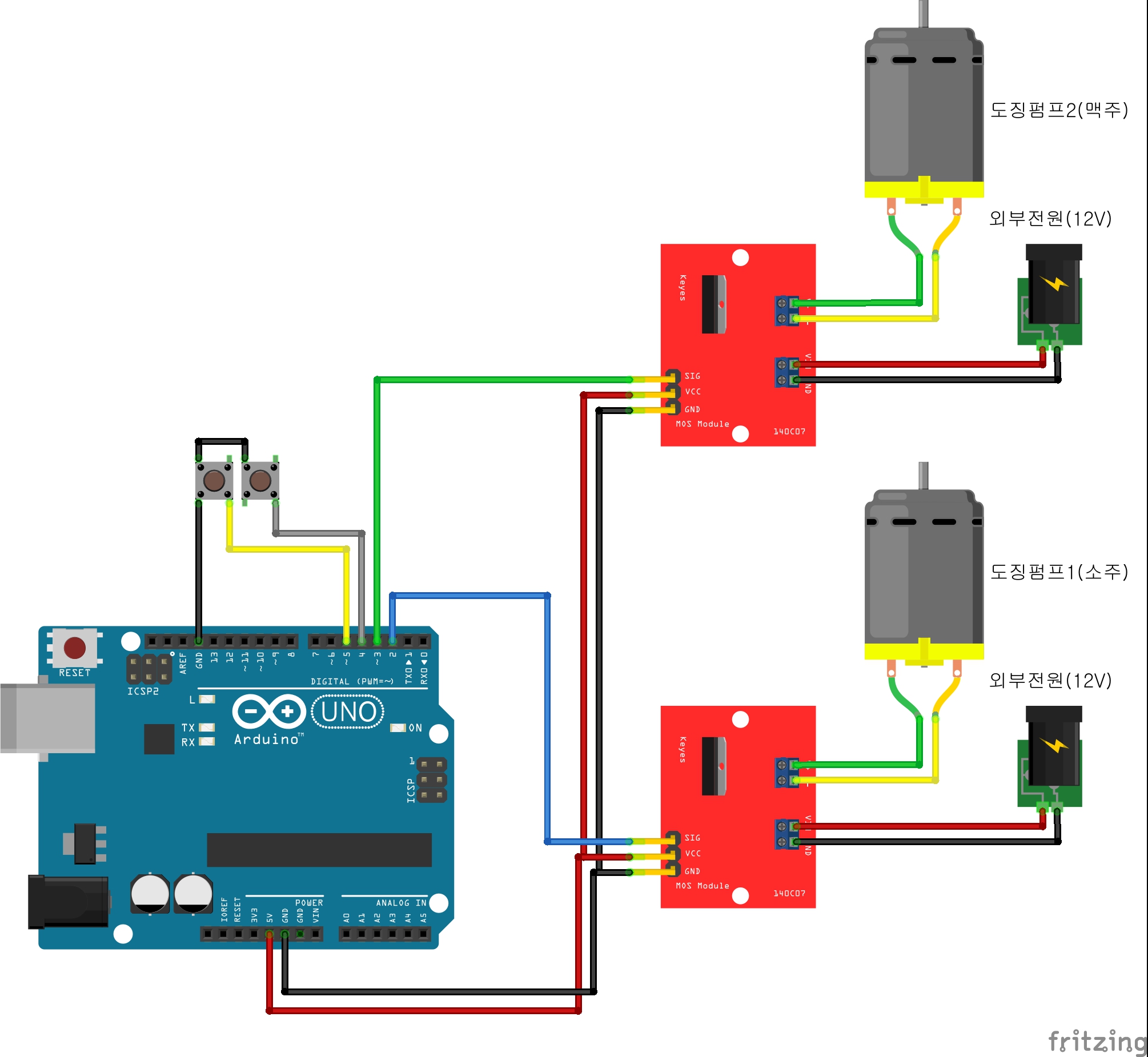

5.버튼1을 누르면 펌프1이 50, 펌프2가 100ml출력하도록해서 총 150ml를 맞추고 버튼2를 누르면 펌프1이 80, 펌프2가 120을해서 총 200ml를 맞추시오!

463-5(2채널도징펌프의총용량을맞추는예제).txt

0.00MB

6.시리얼입력으로 총량과 비율을 입력하면 그대로 출력하는 2채널 펌프를 구현하시오!

463-6(시리얼입력으로비율조정하기).txt

0.00MB

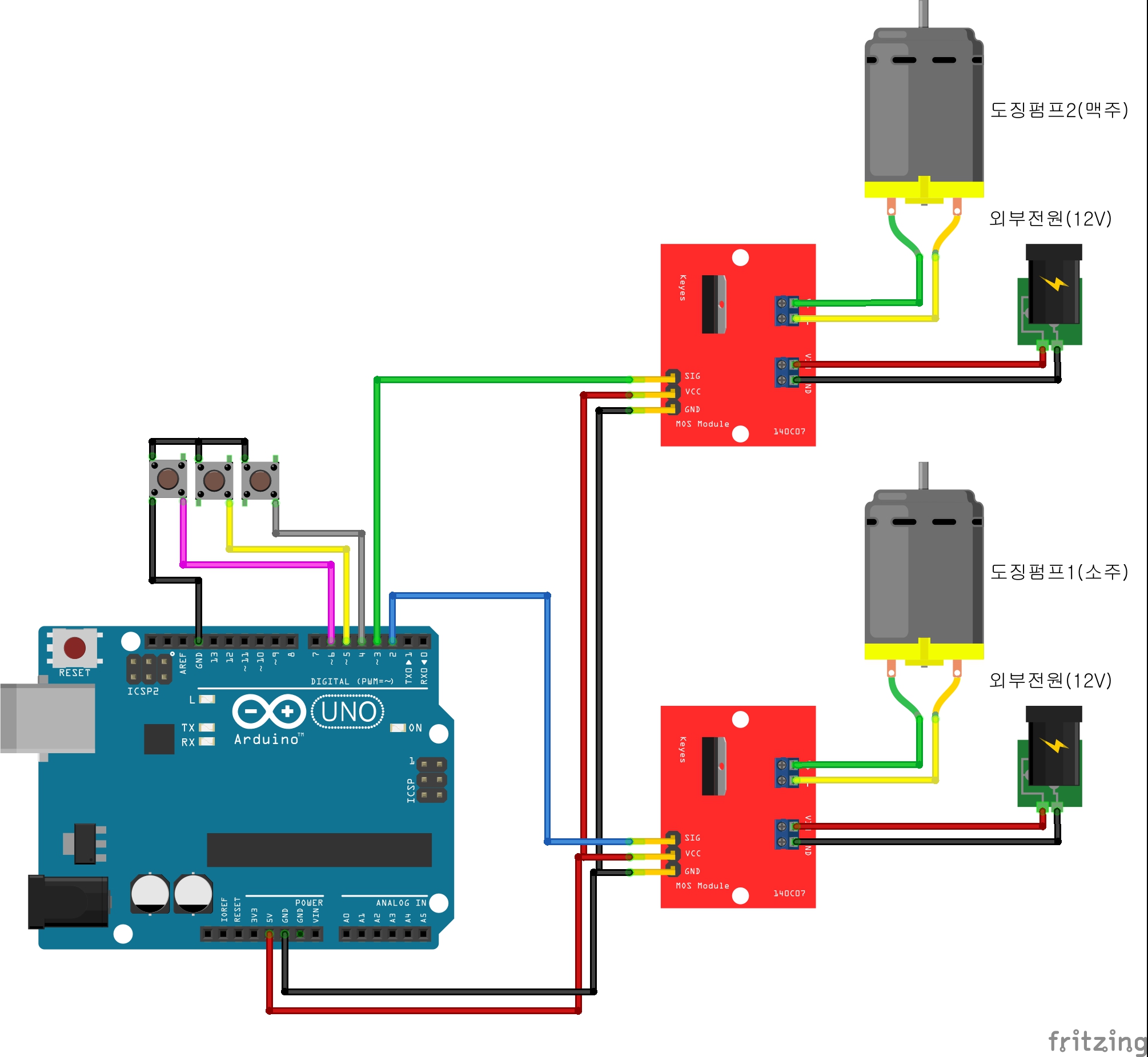

7.200ml글라스에 소맥을 만드는 기계를 세팅하시오!

463-7(소맥기계를만드시오).txt

0.00MB

8.(6)번예제에서 중복해서 작동되지 않도록 하는것과 강제로 종료할 수 있는 기능을 추가하시오!

463-8(강제종료기능이있는예제).txt

0.00MB

9.(7)번예제에서 중복해서 작동되지 않도록 하는것과 강제로 종료할 수 있는 기능을 추가하시오!

463-9(소맥예제강제종료기능추가하기).txt

0.00MB

관련라이브러리(TIMER)
http://github.com/JChristensen/Timer
