[아두이노#461] 4채널 RF리모컨으로 제어해보기!(녹칸다/포로리야공대가자)

https://youtu.be/CIDOfYjpYEE

4채널 RF리모컨으로 제어해보기!
이번편에서는 RF리모컨 송수신기를 이용해서 뭔가 제어를 해보도록 하자!

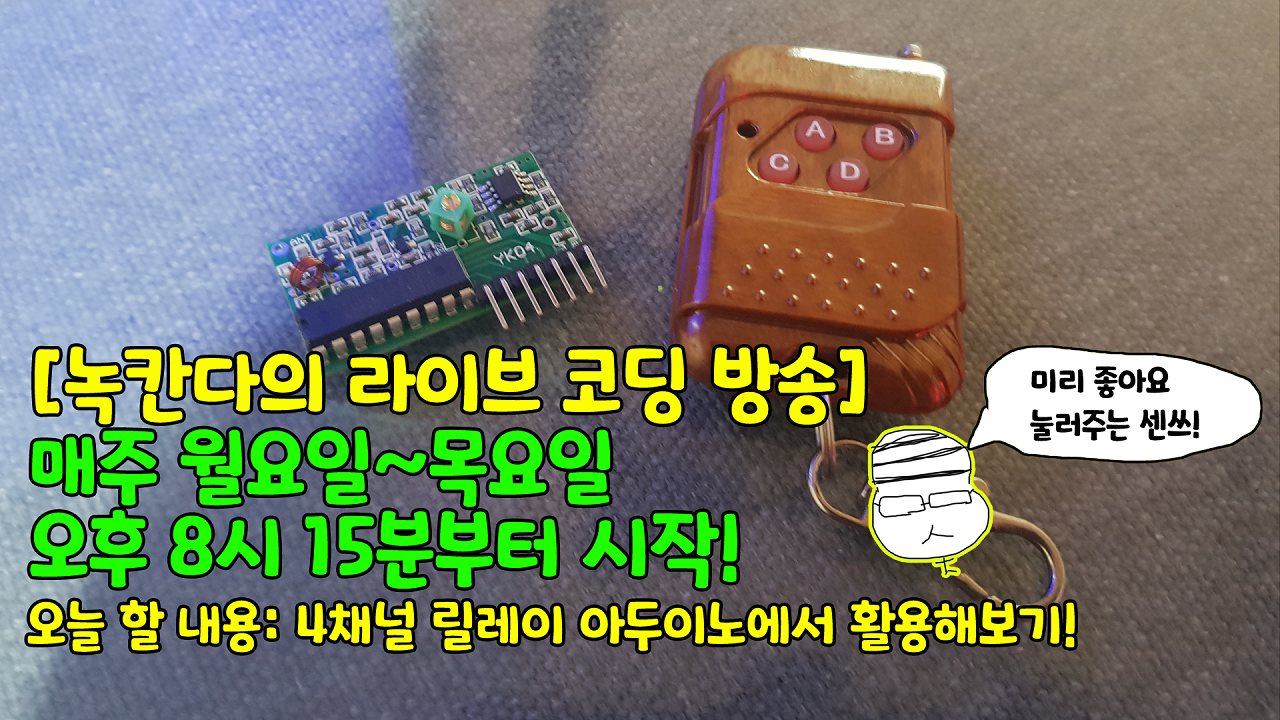

리모컨은 4개의 버튼이 있고 4개의 신호를 받을 수 있는 수신기와 한 세트를 이루고 있다!
녹칸다의 아두이노 월드에서 제어할 수 있을 만한 것들을 준비해서 리모컨으로 제어해보기!
1.LED 제어해보기!
2.릴레이 제어해보기!
3.DC모터 제어해보기!
4.DC모터 속도 제어해보기!
5.DC모터 방향 제어 해보기!



(실제로한거)

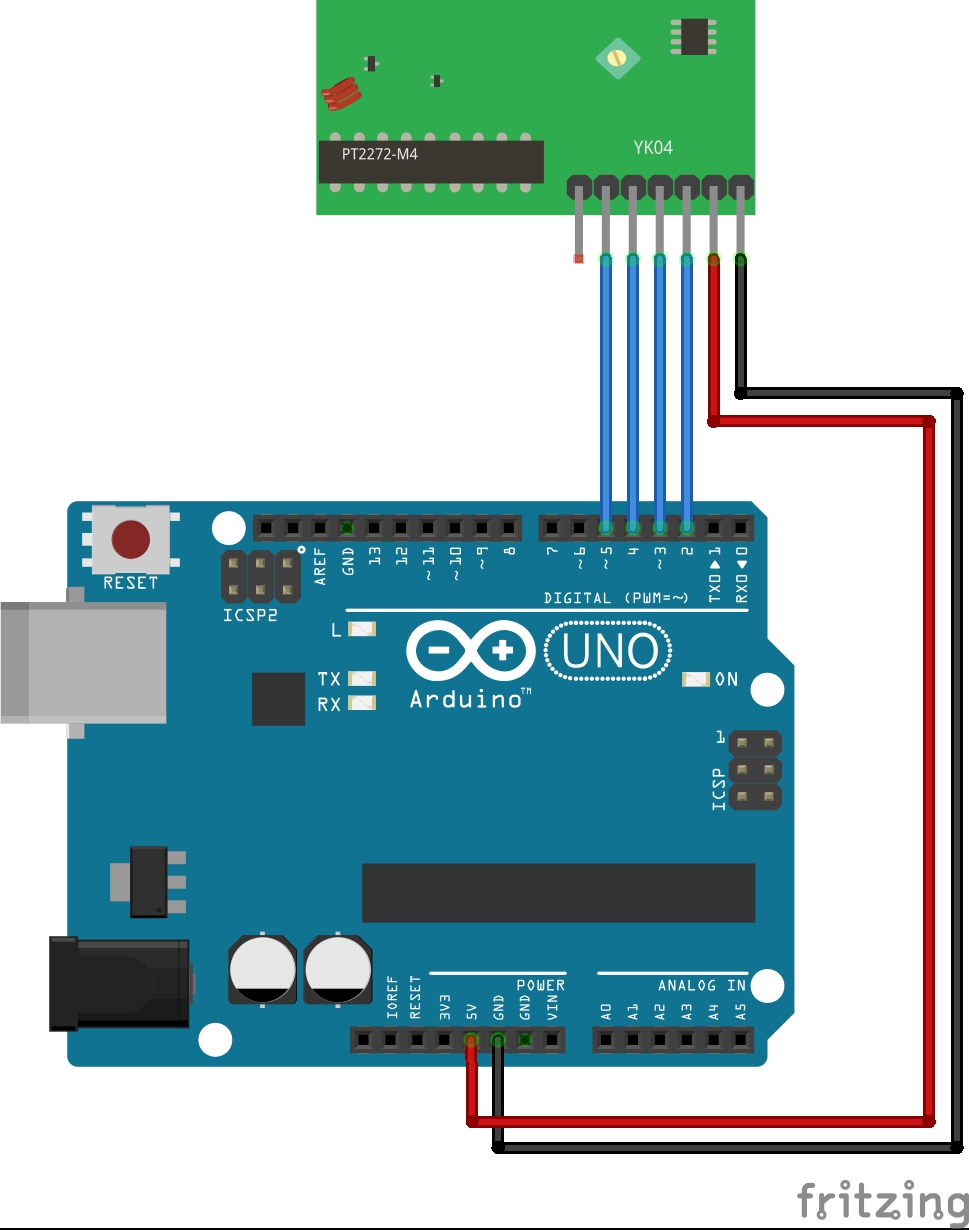

1.아두이노우노에 RF리모컨 수신기를 연결하고 각 채널인식결과를 시리얼플로터에서 확인하시오!

461-1(간단하게신호를확인하는코드).txt

0.00MB

2.시리얼모니터에 1~4채널을 눌렀을때 결과를 국문으로 출력하시오!

461-2(리모컨버튼을감지해보시오).txt

0.00MB

3.유저가 버튼을 1회 눌렀을때 가능하다면 최대한 1회인식이 가능하도록 하려면 어떡할래?

461-3(1회명령을보장하시오).txt

0.00MB

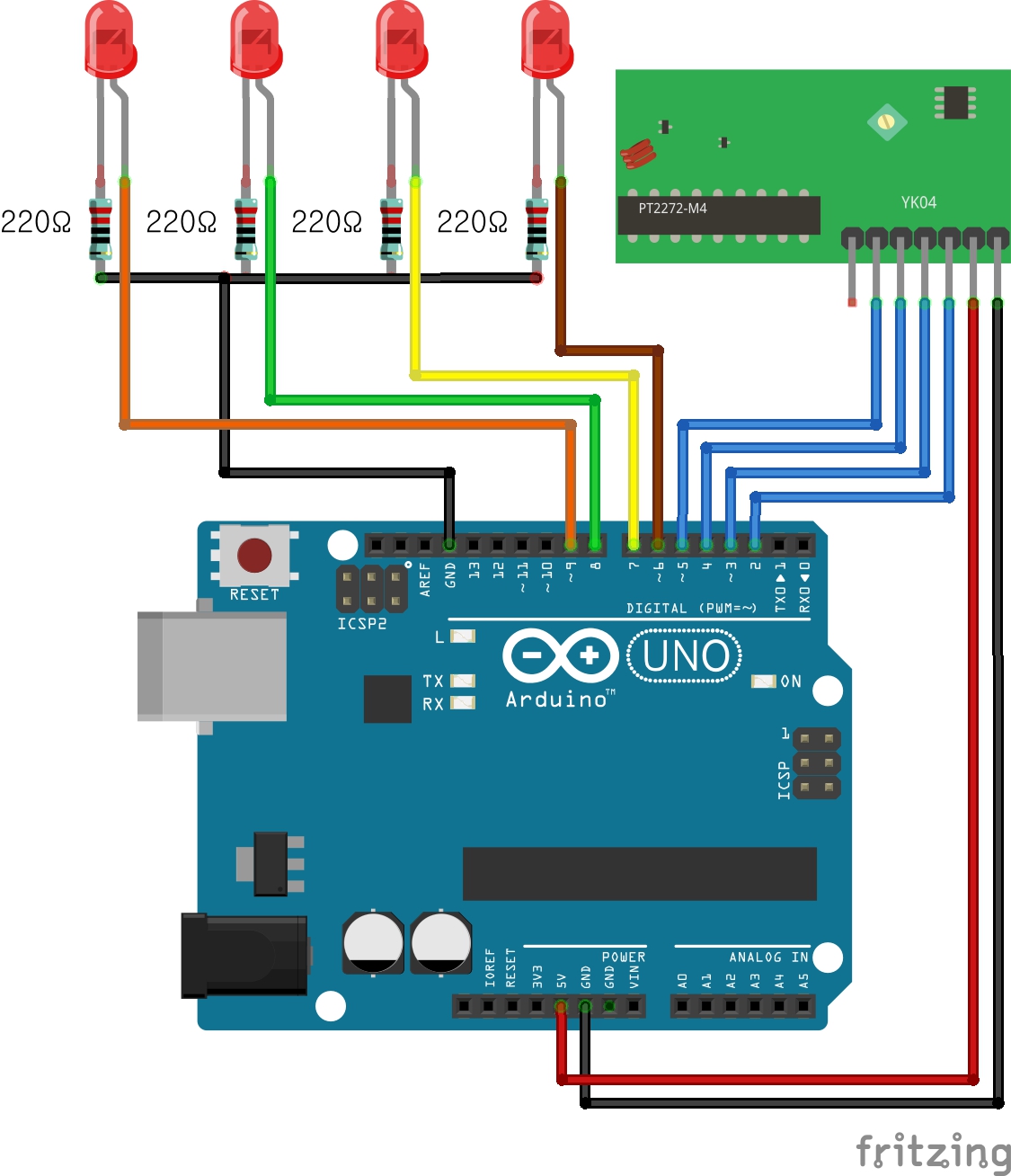

4.LED 4개를 연결해서 각채널별로 on/off하시오(토글제어하시오)

5.4채널릴레이를 연결하고 그중 한채널에 DC모터를 연결해서 제어해보시오!(4번예제와코드가동일함)

461-4(led4개제어해보기).txt

0.00MB

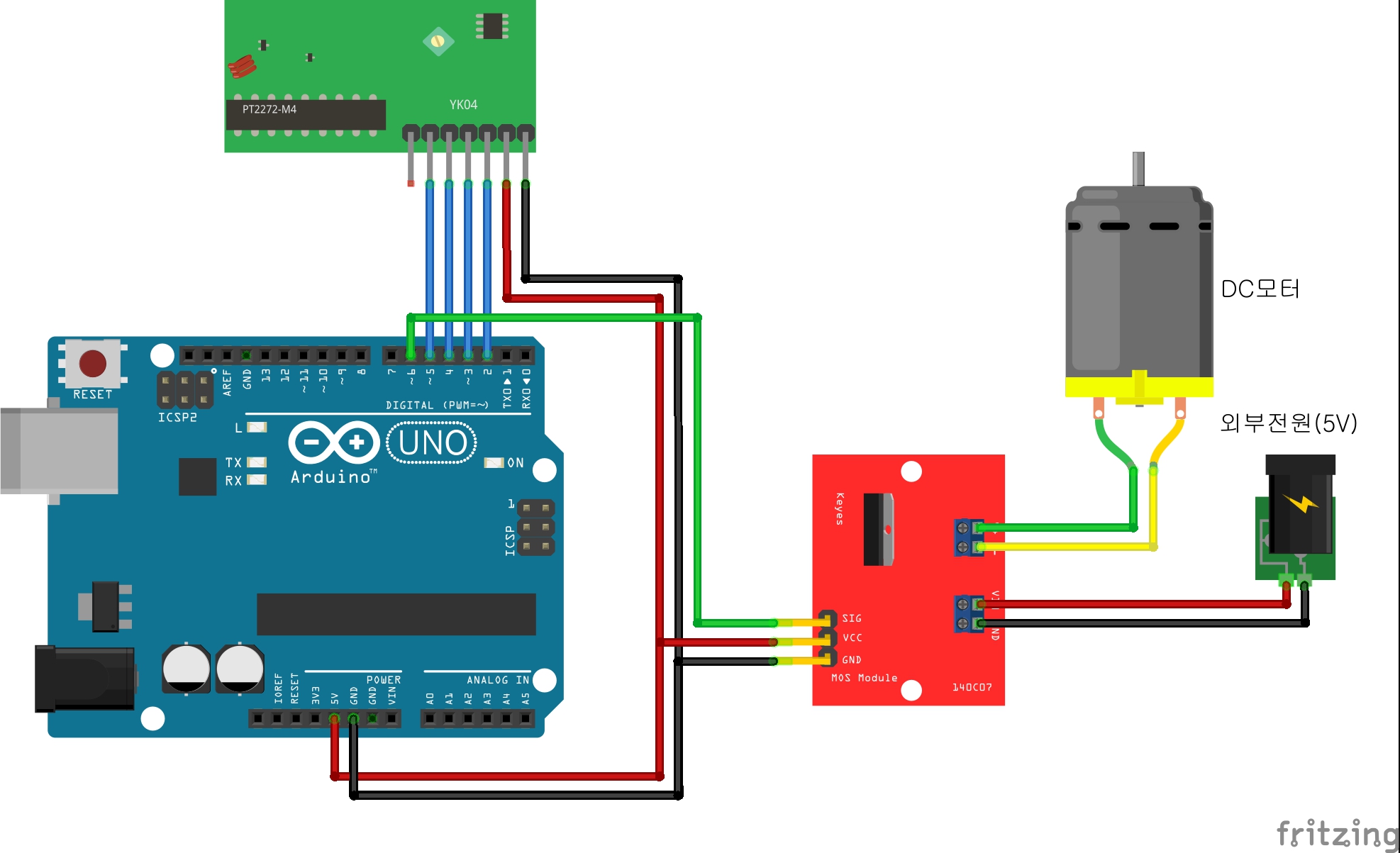

6.DC모터에 모스펫(IRF520)을 이용해서 속도제어를 해보시오!

461-6(모스펫을이용한속도제어).txt

0.00MB

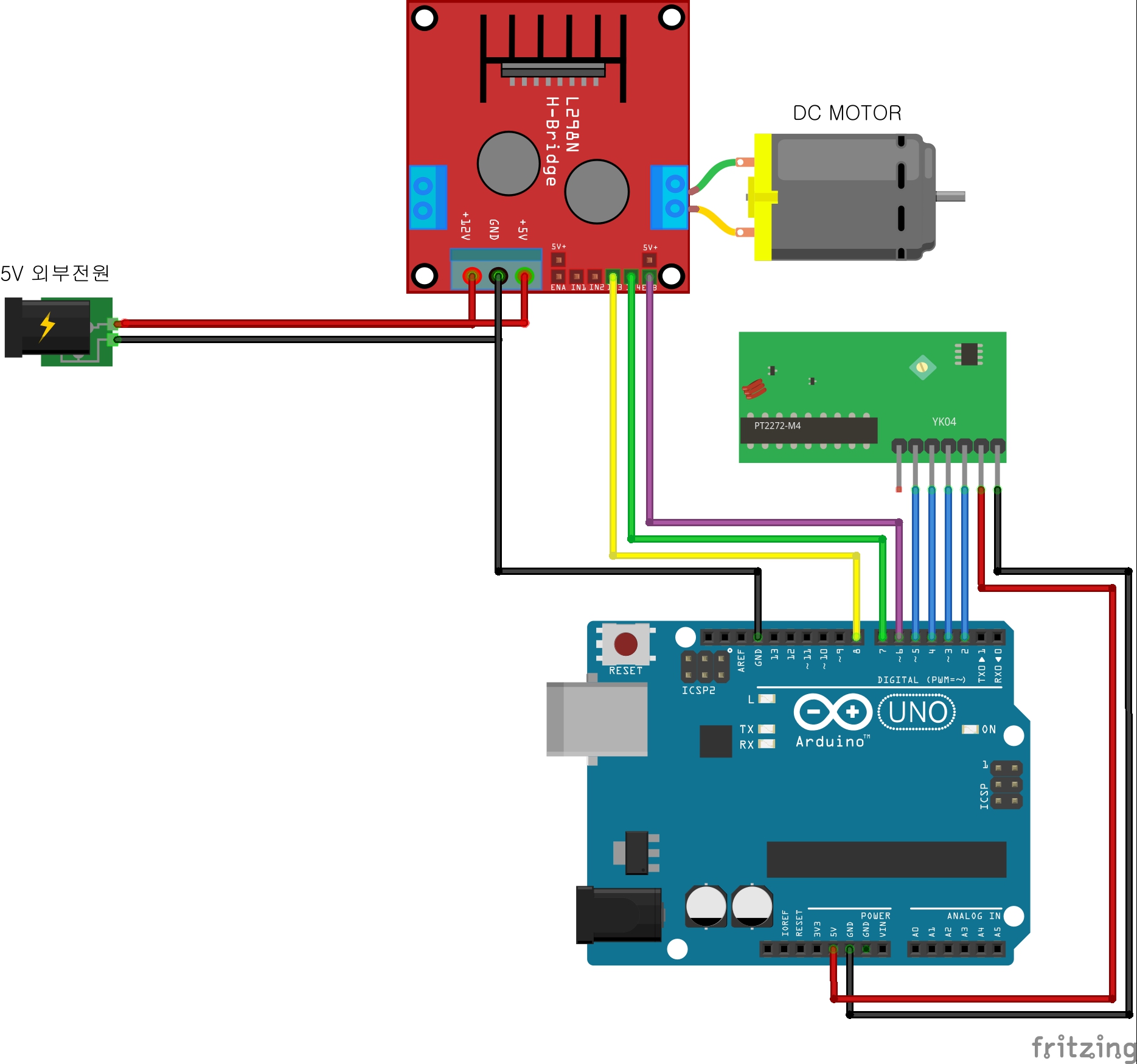

7.모터드라이버(L298N)를 이용해서 DC모터의 속도와 방향을 제어하시오! 버튼2개는 속도 나머지 2개는 방향제어에 활용하시오!

461-7(모터드라이버를이용한제어).txt

0.00MB

8.리모컨 신호를 확인해보니 2개 이상의 버튼을 동시에 누를수 있는듯함으로 조합형 커맨드를 구성하시오!

461-8(동시에2개눌렀을때인식시키기).txt

0.00MB
