[아두이노#457] (HA#9) ESPHome으로 몇가지 센서 연동과 RS485 모드버스(modbus) 테스트 해보기!(녹칸다/포로리야공대가자)

https://youtu.be/bR_A_jsWjYg

(HA#9) ESPHome으로 몇가지 센서 연동과 RS485 모드버스(modbus) 테스트 해보기!
녹칸다의 홈어시스턴트와 ESPHome시리즈이다!
사물인터넷(IoT)과 자동화분야에서 가장 활용도가 높아 보이는 플랫폼이다!
Home Assistant는 리눅스OS에서 구동가능하고 대표적으로 라즈베리파이에서 활용할 수 있다!
그러나 녹칸다는 처음 시작하시는 분들의 접근성이 용이하도록 하기 위해서 WIndows10을 기준으로해서 홈어시스턴트 시리즈를 출발 해보도록 한다!
녹칸다의 개발보드 : Wemos d1r1

이번편에서는 아래와 같은 센서를 ESPHome과 연동해본다!
1.조도센서
2.PIR센서
3.HX711과 로드셀을 이용한 무게측정
그리고 ESP8266보드에서 리모컨 신호를 수신&발신 할 수 있는지 테스트해보자!(재시도해보는것)
마지막으로 MAX485모듈을 연결해서 모드버스 통신으로 4채널 릴레이와 디지털전력량계(SDM120)를 제어해보자!
(이건 좀 안될 가능성이..)



(실제로한거)

1.조도센서(BH1750)를 ESP8266보드에 연결해서 측정된 광량을 lx단위로 대시보드에 출력하시오!



457-1(조도센서).txt

0.00MB

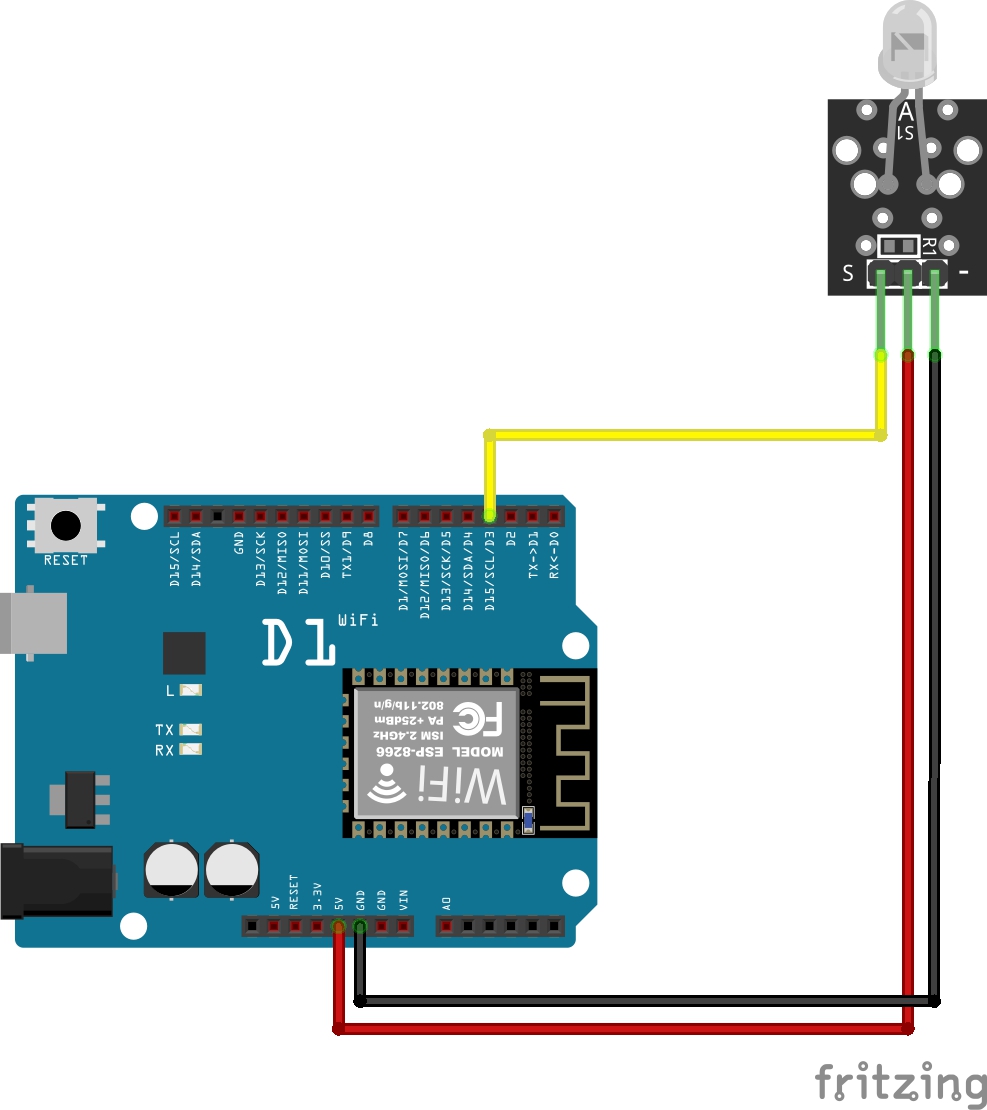

2.IR수신모듈을 연결해서 리모컨에서 나오는 신호를 캡쳐하시오!

457-2(리모컨신호읽기).txt

0.00MB

3.IR송신모듈을 연결하고 삼성에어컨을 켜고끄는 raw data를 전송해서 에어컨을 원격제어하시오!

457-3(삼성에어컨켜고끄는예제).txt

0.00MB

4.HX711과 로드셀(체중계)을 이용해서 무게를 측정하시오!

457-4(HX711과로드셀을이용한무게측정).txt

0.00MB

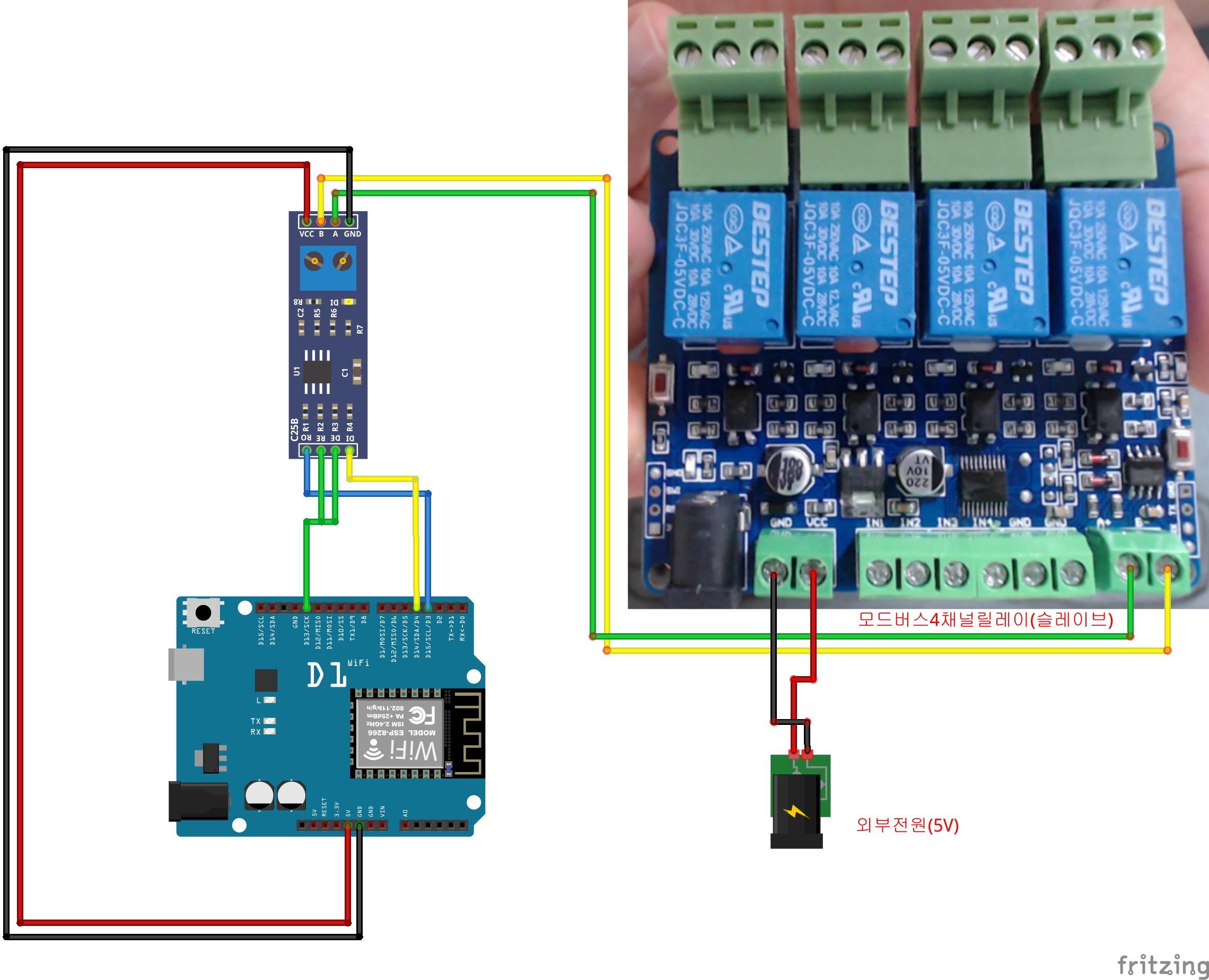

5.ESP8266에 MAX485를 연결하고 모드버스통신으로 4채널 릴레이를 제어하시오!

457-5(모드버스4채널릴레이제어하기).txt

0.01MB

6.모드버스 디지털 전력량계(SDM120)를 ESP8266에 연결하고 사용하는 전력량을 측정하시오! 220V전구를 모드버스 4채널릴레이에 연결해서 활용하시오!

457-6(SDM120과4채널릴레이를모드버스로제어하는예제).txt

0.01MB

(ESPHome 참고자료)
https://esphome.io/
