[아두이노#313] (앱인벤터#24) 제어하기/스마트폰에서 MQTT로 제어해보기! (Appinventor MQTT 시리즈/녹칸다/포로리야공대가자)



(앱인벤터#24) 제어하기/스마트폰에서 MQTT로 제어해보기! (Appinventor MQTT 시리즈)
-이번 시리즈는 녹칸다의 앱인벤터(Appinventor) 시리즈 이다!
-앱인벤터는 스마트폰쪽의 어플리케이션(앱)을 아주 간단한 블럭놀이로 구현할 수 있는 도구이다!
-화면을 화려하게 꾸미기에는 한계가 있지만 스마트폰 앱만드는데 진입장벽이 높으므로 간단히 구현된다면 땡큐이다!
-앱인벤터의 모든 내용을 살펴보는 강의가 아니고 아두이노를 제어하기 위해 필요한 부분으로만 구성한다!
-녹칸다는 앱인벤터 전문가가 아님에 주의하자!(아두이노를 재미있게 활용하기 위해서 데려온 친구라고 생각하자)
-앱인벤터라는 툴을 사용하기 위한 진입장벽을 낮추기 위해서 녹칸다가 한발짝 정도 앞서서 예제를 이끌고 나간다!
-스마트폰으로 아두이노를 제어하기 위해서는 ①블루투스(bluetooth)를 이용한 방법과 ②웹통신을 이용한 방법, ③MQTT를 이용한 방법 정도인것 같다!
-3가지 방법중 ③번을 메인테마로해서 진행되는 Appinventor MQTT 시리즈이다!
-이번편은 센서데이터를 앱인벤터쪽으로 가져오는게 아니라 스마트폰에서 사물인터넷보드(wemos d1r1)를 제어하는 몇가지 예제를 구현해보자!
-제어해보자 하는 것은 아래와 같다!
-FND모듈(TM1637), 서보모터(SG90), 스탭모터
-보드가 1개일때 혹은 2개이상일때 어떻게 제어하면 좋을지 알아보도록 하자!

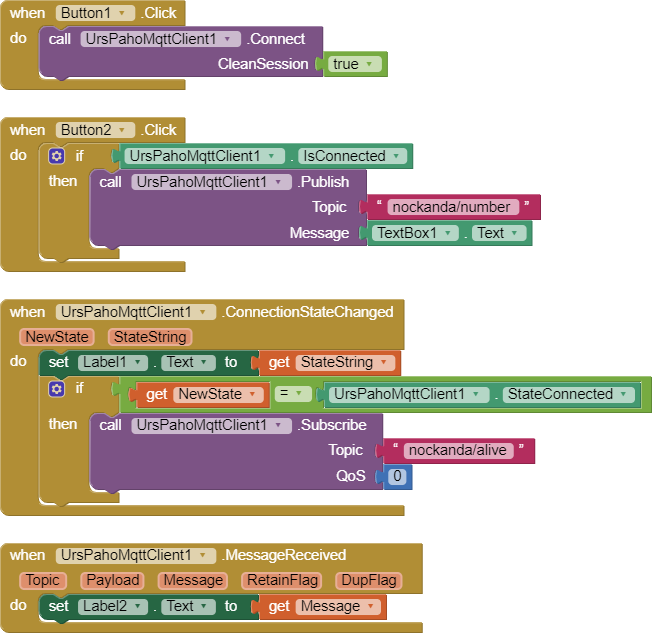

1.사물인터넷보드에 FND모듈 1개를 연결하고 앱인벤터에서 MQTT로 전송한 숫자를 출력하는 간단한 예제!
2.사물인터넷보드 2개에 FND모듈을 각각 1개씩 연결하고 앱인벤터에서 MQTT로 전송한 숫자를 개별적으로 출력하는 예제!

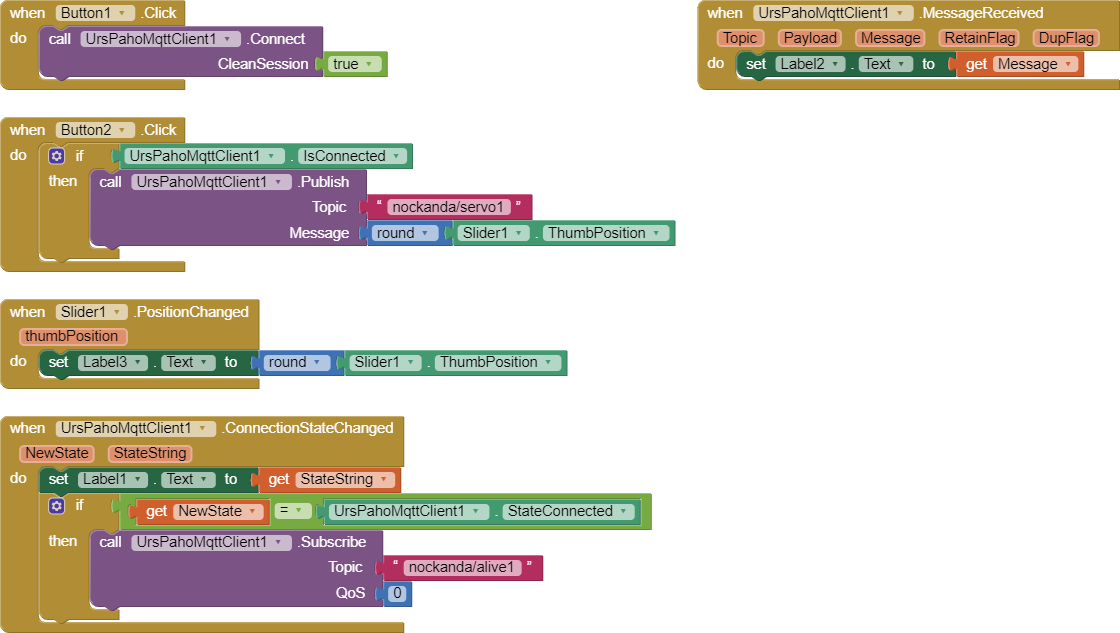

3.사물인터넷보드 1개에 서보모터 1개를 연결해서 MQTT로 제어하는 예제!
4.사물인터넷보드 2개에 서보모터를 각각 1개씩 연결해서 MQTT로 제어하는 예제!

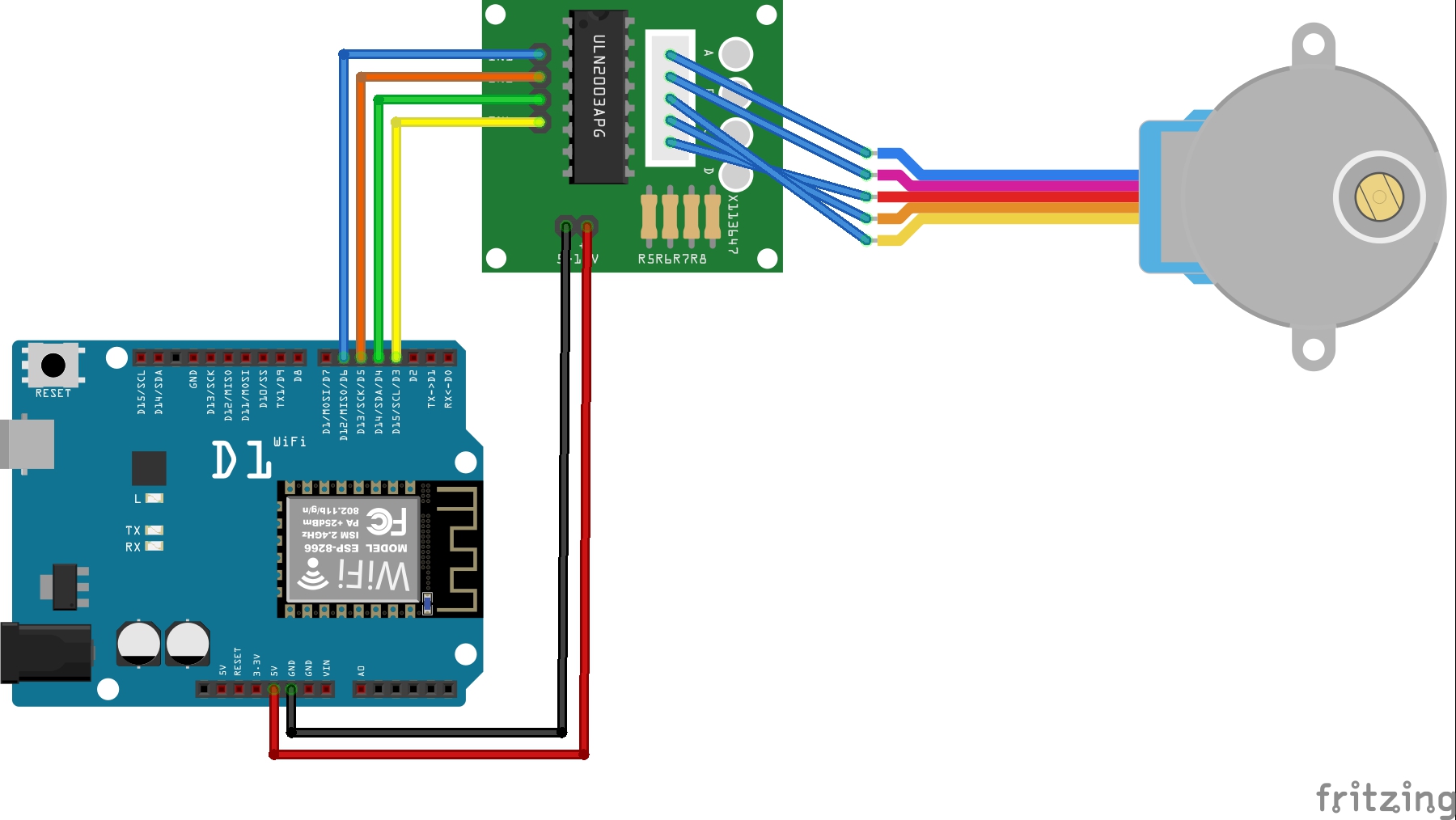

5.사물인터넷보드 1개에 스탭모터 1개를 MQTT로 제어하는 예제!

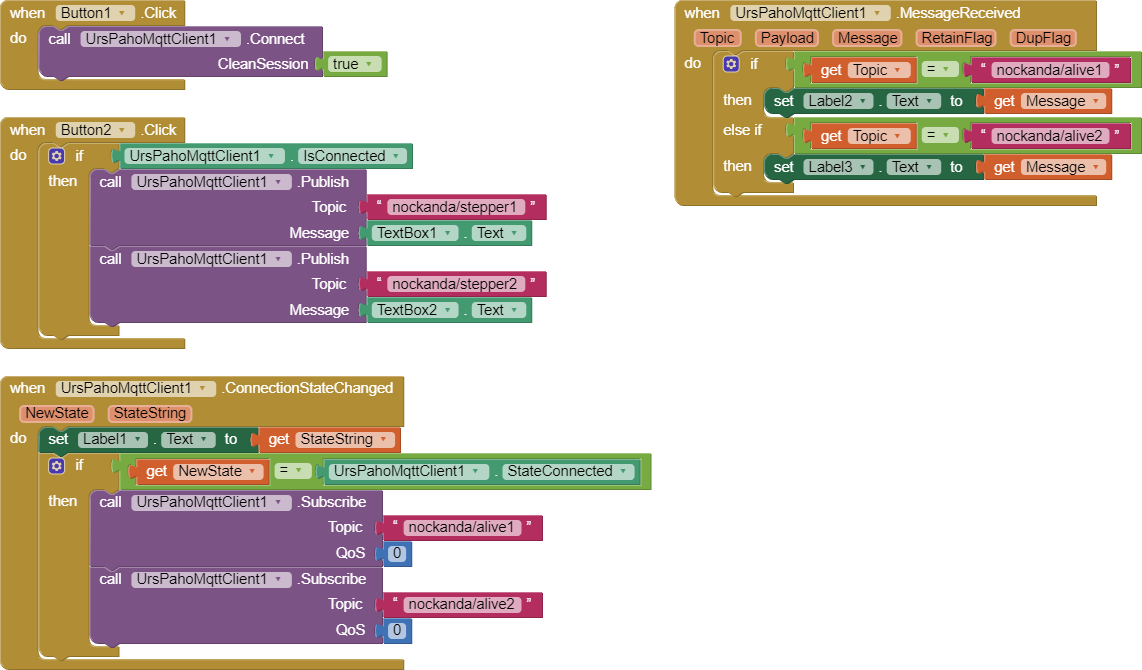

6.사물인터넷보드 2개에 스탭모터 각각 1개를 MQTT로 제어하는 예제!

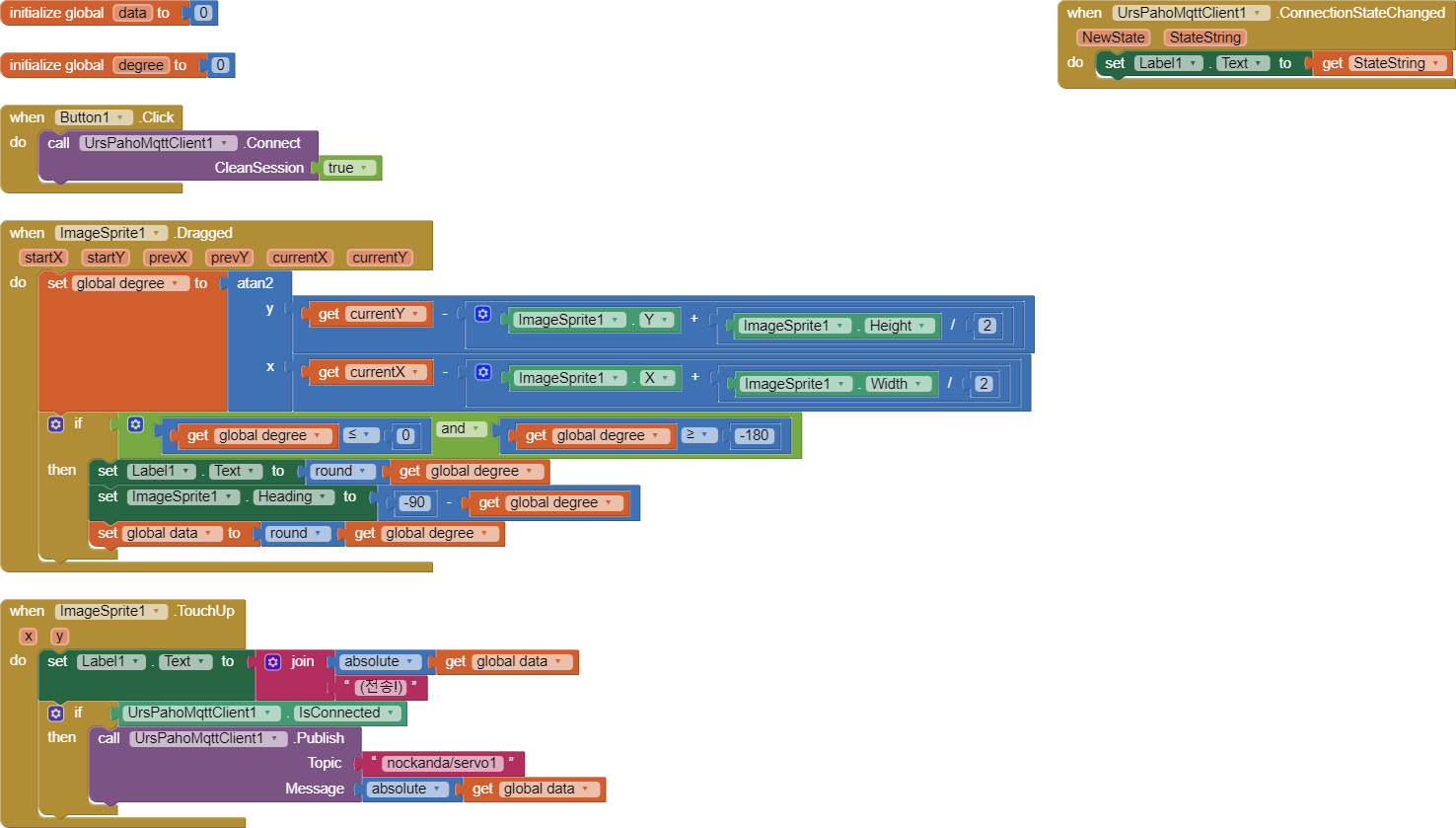

7.이미지 스프라이트로 각도제어 컨트롤러를 만드는 예제!
8.(7)에서 만든걸로 서보모터 1개 MQTT로 제어하는 예제!
9.서보모터 2개를 제어하는 예제!



example313_1.aia

0.30MB

example313_1_arduino.txt

0.00MB

example313_2.aia

0.30MB

example313_2_1_arduino.txt

0.00MB

example313_2_2_arduino.txt

0.00MB

example313_3.aia

0.30MB

example313_3_arduino.txt

0.00MB

example313_4.aia

0.30MB

example313_4_1_arduino.txt

0.00MB

example313_4_2_arduino.txt

0.00MB

example313_5.aia

0.30MB

example313_5_arduino.txt

0.00MB

example313_6.aia

0.30MB

example313_6_1_arduino.txt

0.00MB

example313_6_2_arduino.txt

0.00MB

example313_7.aia

0.02MB

example313_8.aia

0.32MB

example313_8_arduino.txt

0.00MB

example313_9.aia

0.32MB

example313_9_1_arduino.txt

0.00MB

example313_9_2_arduino.txt

0.00MB
