[아두이노#271] (NODERED#7)가스센서/알콜센서(MQ3)/LPG센서(MQ6) (아두이노와 시리얼통신을 이용한 시리즈/녹칸다/포로리야공대가자)





(NODERED#7)가스센서/알콜센서(MQ3)/LPG센서(MQ6) (아두이노와 시리얼통신을 이용한 시리즈/녹칸다/포로리야공대가자)
-녹칸다의 윈도우버전 NODERED를 아두이노와 시리얼포트로 연결해서 활용해보는 시리즈이다!
-이번 시리즈는 향후 라즈베리파이에서 NODERED를 활용할때 참조자료로 활용한다!
-참고로 녹칸다는 NODERED를 잘하지는 못하고 흥미유발을 위한 기본적인 기능만 사용할 예정이다!
-NODERED를 활용하면 웹서버가 생성되고 스마트폰을 이용해서 아두이노와 소통할 수 있는 예제를 간단히 구현할 수 있다!(웹UI를 제공한다)
-더 수준높은 기능을 구현하려면 직접 찾아보고 응용해보면 될 것같다!(진입장벽을 낮춰주고자 하는 것이다!)
-이번편은 가스 측정 센서를 2종 이용해서 아두이노에서 NODERED쪽으로 넘어온 데이터를 시각화 해보는 것이다!
-아래와 같은 순서로 진행해볼 생각이다!



1.알콜센서(MQ-3)를 아두이노에 연결하고 측정 값을 NODERED를 이용해서 표현해본다!

271-1.txt

0.00MB

271-1-flow.txt

0.00MB

2.LPG가스센서(MQ-6)를 아두이노에 연결하고 측정 값을 NODERED를 이용해서 표현해본다!

271-2.txt

0.00MB

271-2-flow.txt

0.00MB

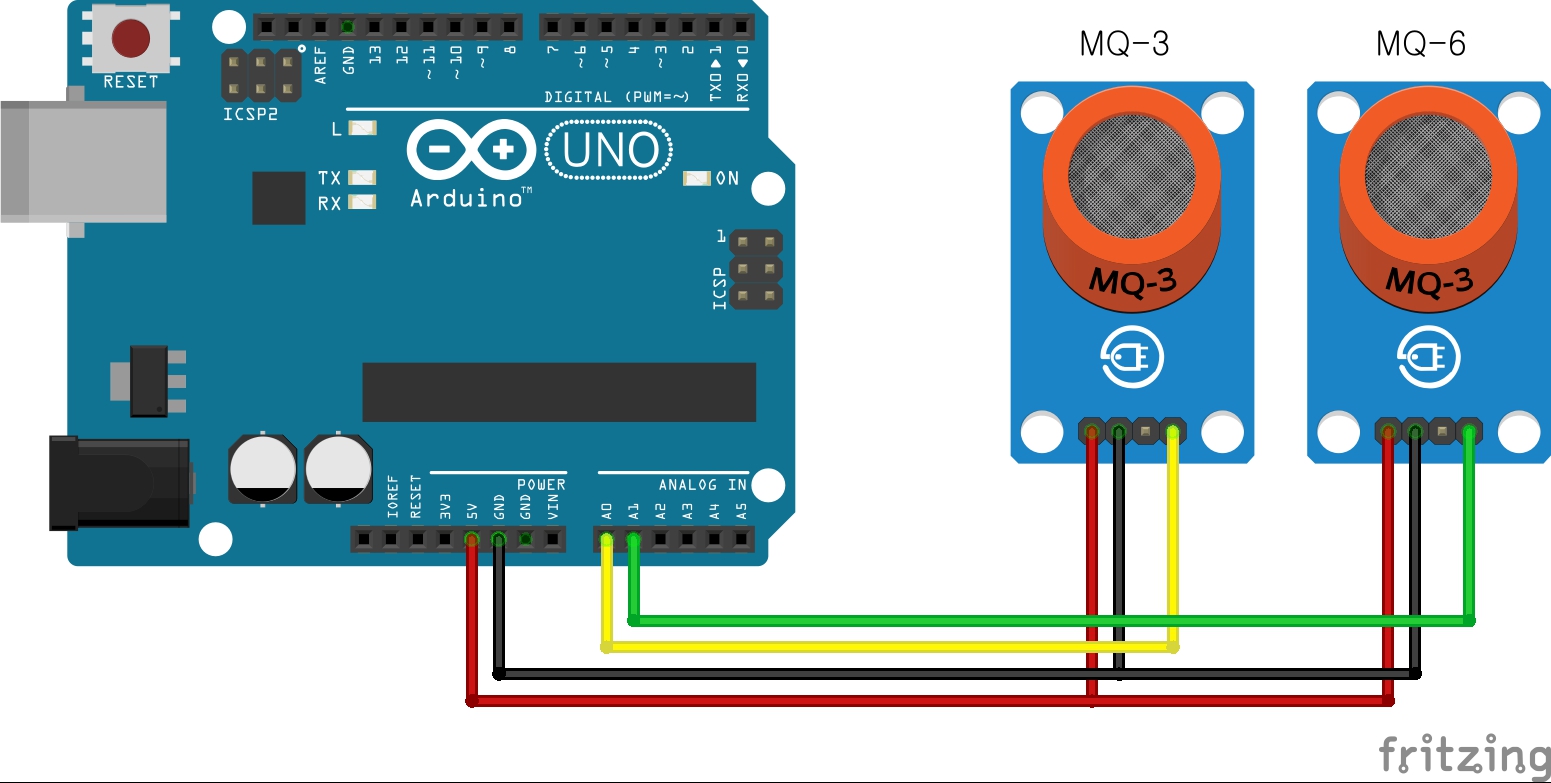

3.(1~2)의 센서를 모두 연결해서 측정값을 NODERED를 이용해서 표현해본다!

271-3.txt

0.00MB

271-3-flow.txt

0.00MB



관련라이브러리(MQsensors)

https://github.com/miguel5612/MQSensorsLib
