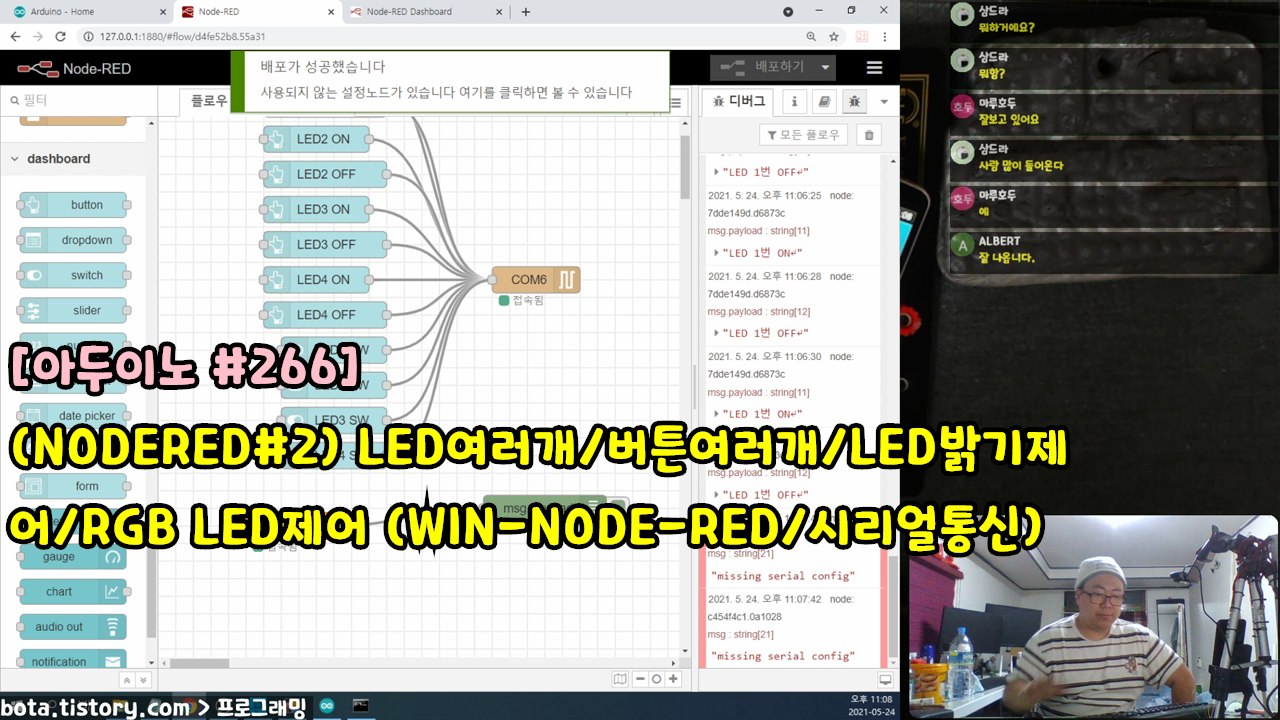

[아두이노#266] (NODERED#2) LED여러개/버튼여러개/LED밝기제어/RGB LED제어(WIN-NODE-RED 아두이노 시리얼통신 시리즈/녹칸다/포로리야공대가자)





(NODERED#2) LED여러개/버튼여러개/LED밝기제어/RGB LED제어(WIN-NODE-RED 아두이노 시리얼통신 시리즈)
-녹칸다의 윈도우버전 NODERED를 아두이노와 시리얼포트로 연결해서 활용해보는 시리즈이다!
-이번 시리즈는 향후 라즈베리파이에서 NODERED를 활용할때 참조자료로 활용한다!
-참고로 녹칸다는 NODERED를 잘하지는 못하고 흥미유발을 위한 기본적인 기능만 사용할 예정이다!
-NODERED를 활용하면 웹서버가 생성되고 스마트폰을 이용해서 아두이노와 소통할 수 있는 예제를 간단히 구현할 수 있다!(웹UI를 제공한다)
-더 수준높은 기능을 구현하려면 직접 찾아보고 응용해보면 될 것같다!(진입장벽을 낮춰주고자 하는 것이다!)
-이번편은 여러개의 LED와 버튼을 이용해서 NODERED와 어떻게 상호작용하면 좋을지 알아보는 내용이다!
-아래와 같은 순서로 진행해볼 생각이다!

1. LED 4개를 아두이노에 연결하고 NODERED를 이용해서 제어해본다!

266-1.txt

0.00MB

266-1-flow.txt

0.01MB

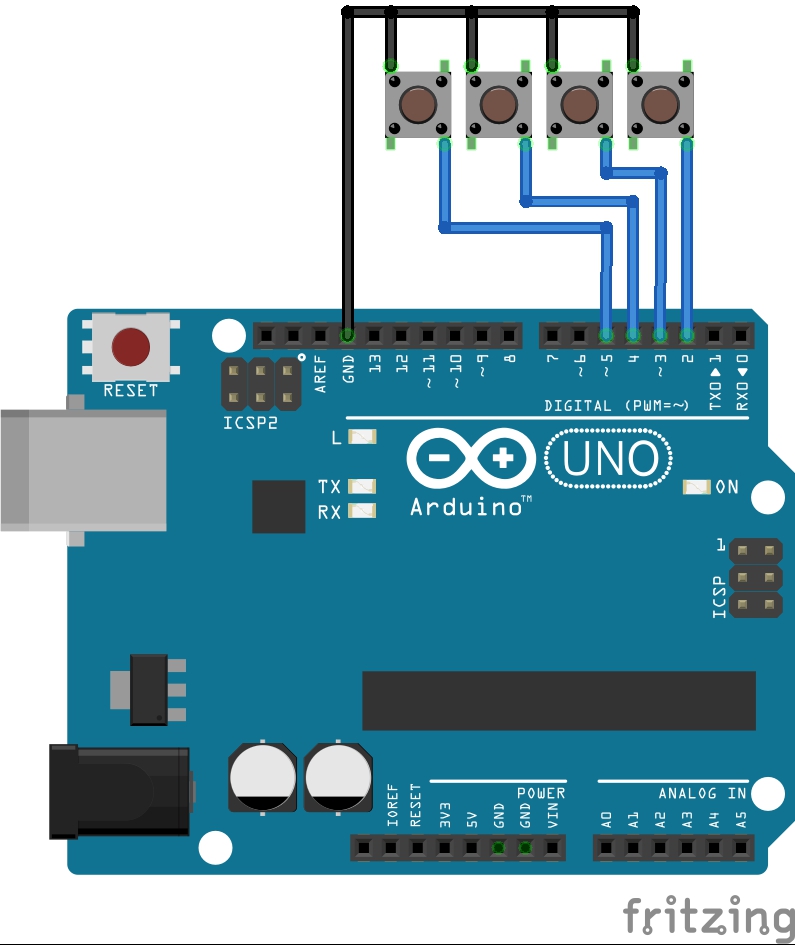

2. 버튼 4개를 아두이노에 연결하고 버튼을 누르면 NODERED에 결과를 반영해본다!

266-2.txt

0.00MB

266-2-flow.txt

0.00MB

3. LED 1개를 아두이노에 연결하고 NODERED를 이용해서 LED의 밝기를 제어해본다!(하다보니 빼먹음)

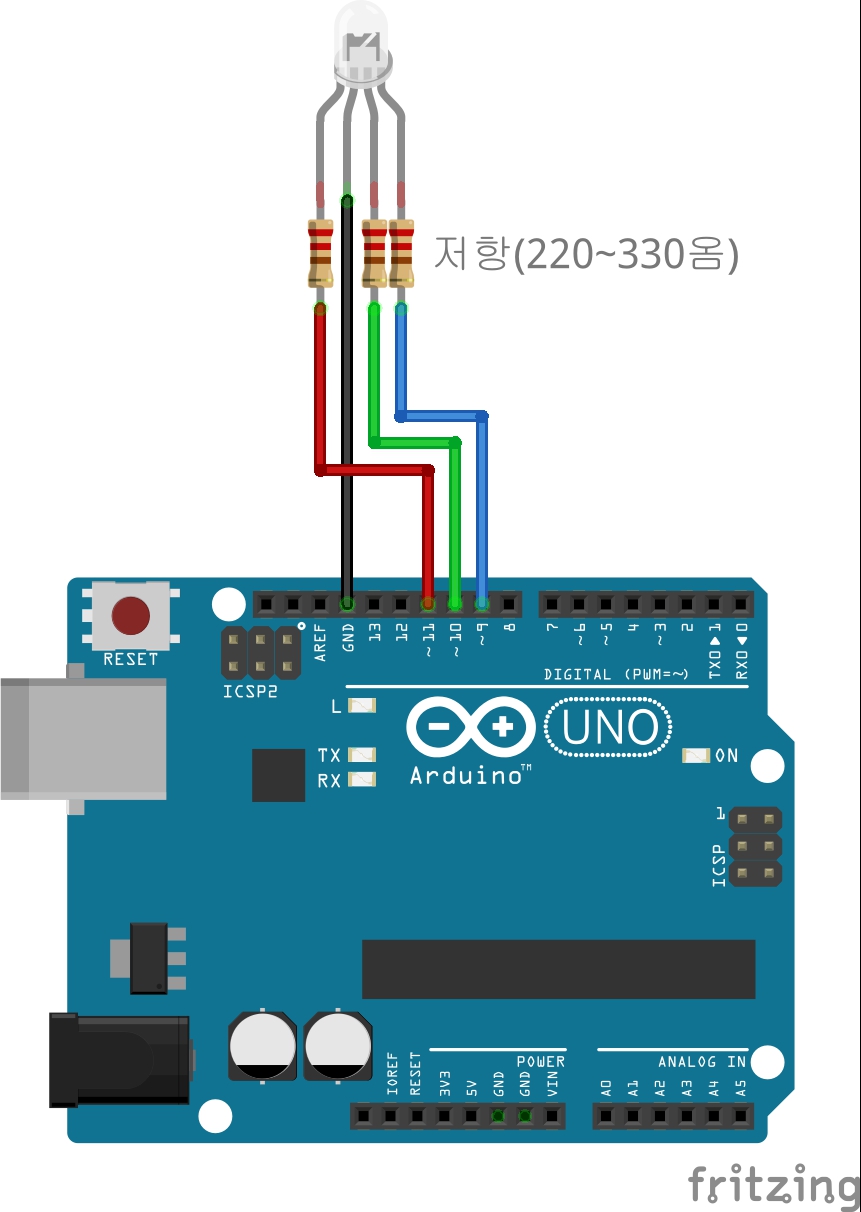

3. RGB LED 1개를 아두이노에 연결하고 NODERED를 이용해서 컬러를 표현해본다!

266-3.txt

0.00MB

266-3-flow.txt

0.00MB

관련라이브러리(arduinoJSON)

https://arduinojson.org/?utm_source=meta&utm_medium=library.properties
