[아두이노#179] esp8266wifi MQTT로 FND모듈/OLED/LCD제어하기(2편)(wemos d1r1/사물인터넷(iot)시리즈#22/녹칸다/포로리야공대가자)





esp8266wifi MQTT로 FND모듈/OLED/LCD제어하기(2편)(wemos d1r1/사물인터넷(iot)시리즈#22/녹칸다/포로리야공대가자)
-MQTT를 이용해서 FND모듈(TM1637)을 제어해보자~!
-특정한 숫자를 보내면 FND 모듈에 디스플레이 되면 될듯!
-MQTT를 이용해서 0.91인치 OLED(SSD1306)를 제어해보자~!
-TEXT를 보내면 OLED에 출력되면 될듯 하다!
-MQTT를 이용해서 2.4인치 SPI LCD(ILI9341)을 제어해보자~!
-TEXT를 보내면 그대로 출력하고 RGB 색상정보를 보내면 폰트 컬러를 바꿀 수 있도록 해보자!

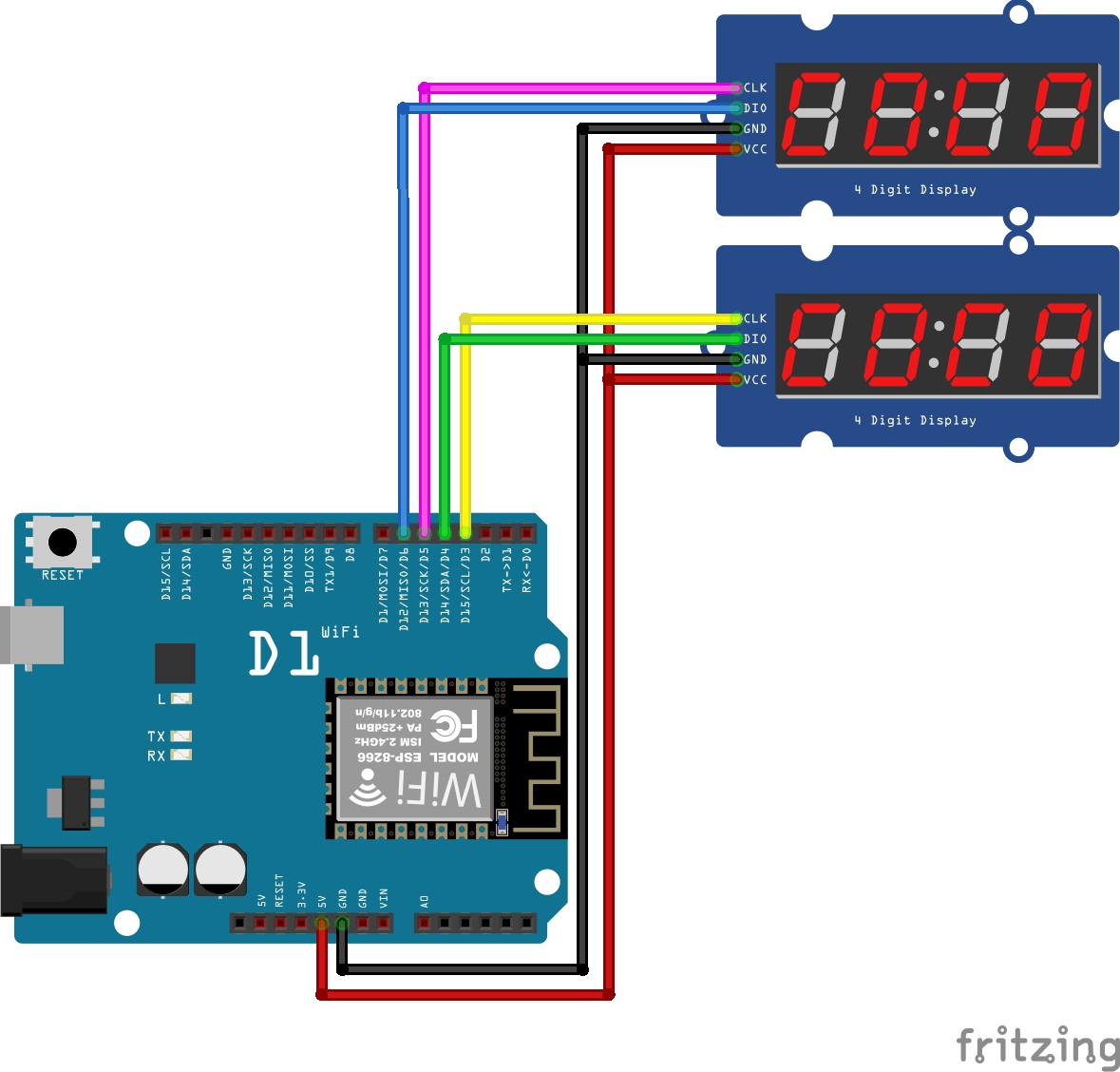

예제179-1 사물인터넷보드(wemos d1r1)에 FND모듈인 TM1637을 2개 연결했다!
 첫번째 TM1637은 CLK를 D3에 DIO를 D4에 연결했다!
 두번째 TM1637은 CLK를 D5에 DIO를 D6에 연결했다!
 스마트폰에 설치된 MQTT앱에서 발행한 숫자를 이용해서 TM1637에 개별적으로 값을 띄워라!

179-1.txt

0.00MB

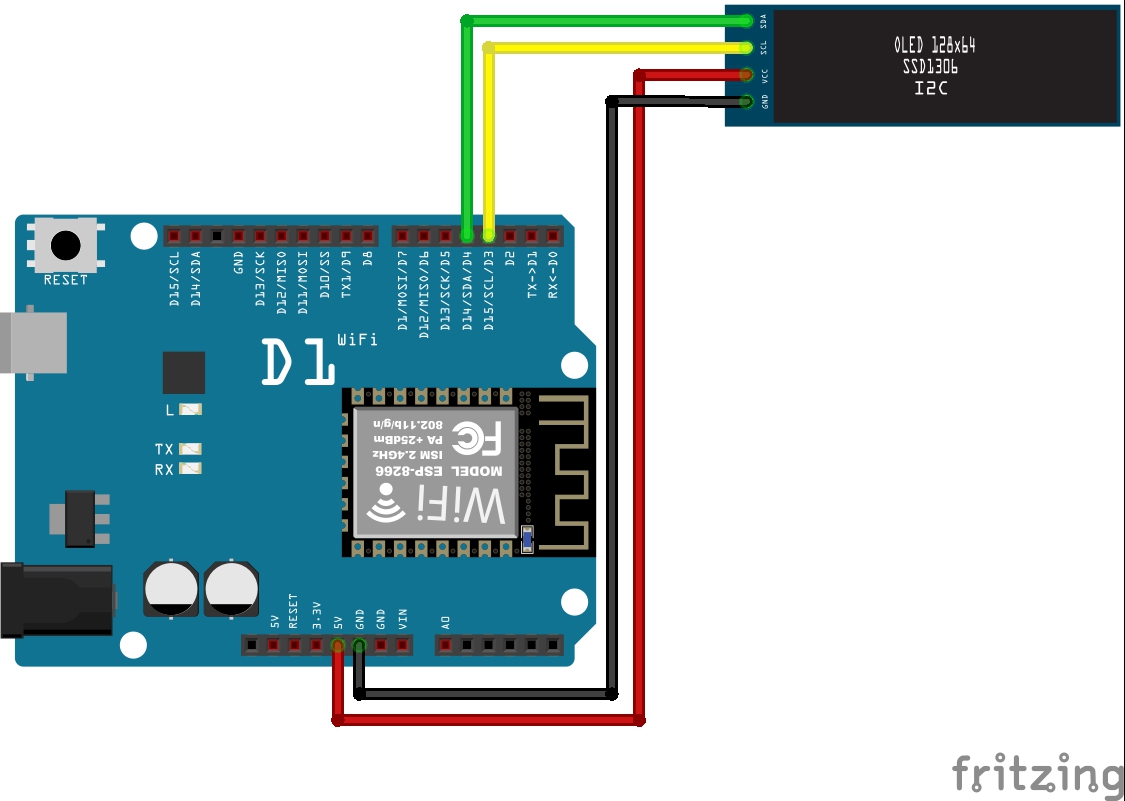

예제179-2 이번에는 0.91인치 OLED(SSD1306)을 I2C핀에 연결한다음
 스마트폰앱에서 날린 text를 띄워보자!

179-2.txt

0.00MB

관련라이브러리(pubsubclient)

https://pubsubclient.knolleary.net/

관련라이브러리(Adafruit-GFX-Library)

https://github.com/adafruit/Adafruit-GFX-Library

관련라이브러리(Adafruit_ILI9341)

https://github.com/adafruit/Adafruit_ILI9341

관련라이브러리(TM1637)

https://github.com/avishorp/TM1637

관련라이브러리(ssd1306)

https://github.com/adafruit/Adafruit_SSD1306
