[아두이노강의] 포로리야 공대가자 #49 유량/플로우센서/YF-S401



(유량/플로우센서/YF-S401)
설치&사용(노:input/빨:5V/검:GND)
사용하려는 수식 분석(1L = 5888 square waves)

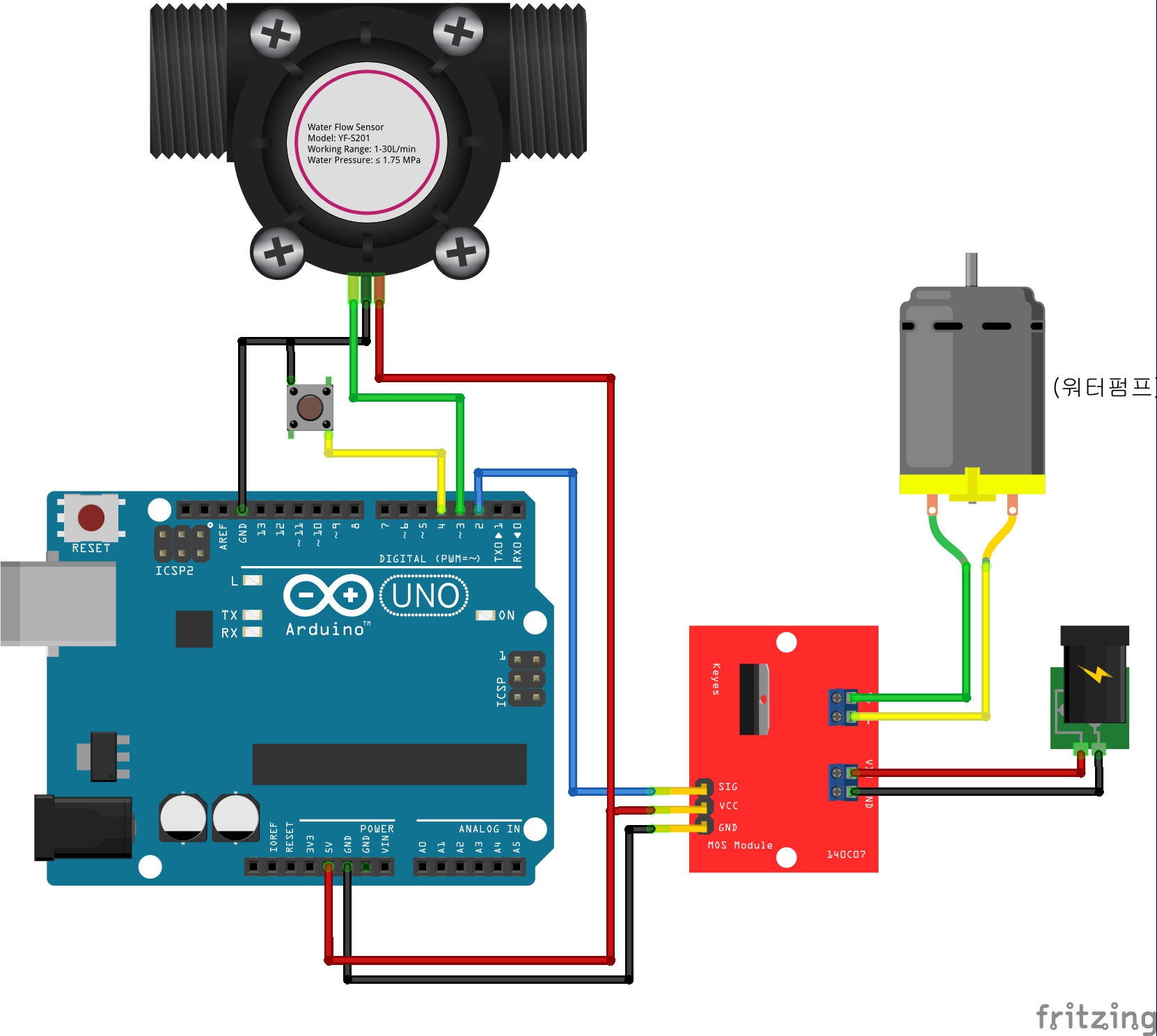

워터펌프와 일단 연결해보기(모스펫)
시리얼로 측정값 살펴보기
FND디스플레이로 토출량 표시하기

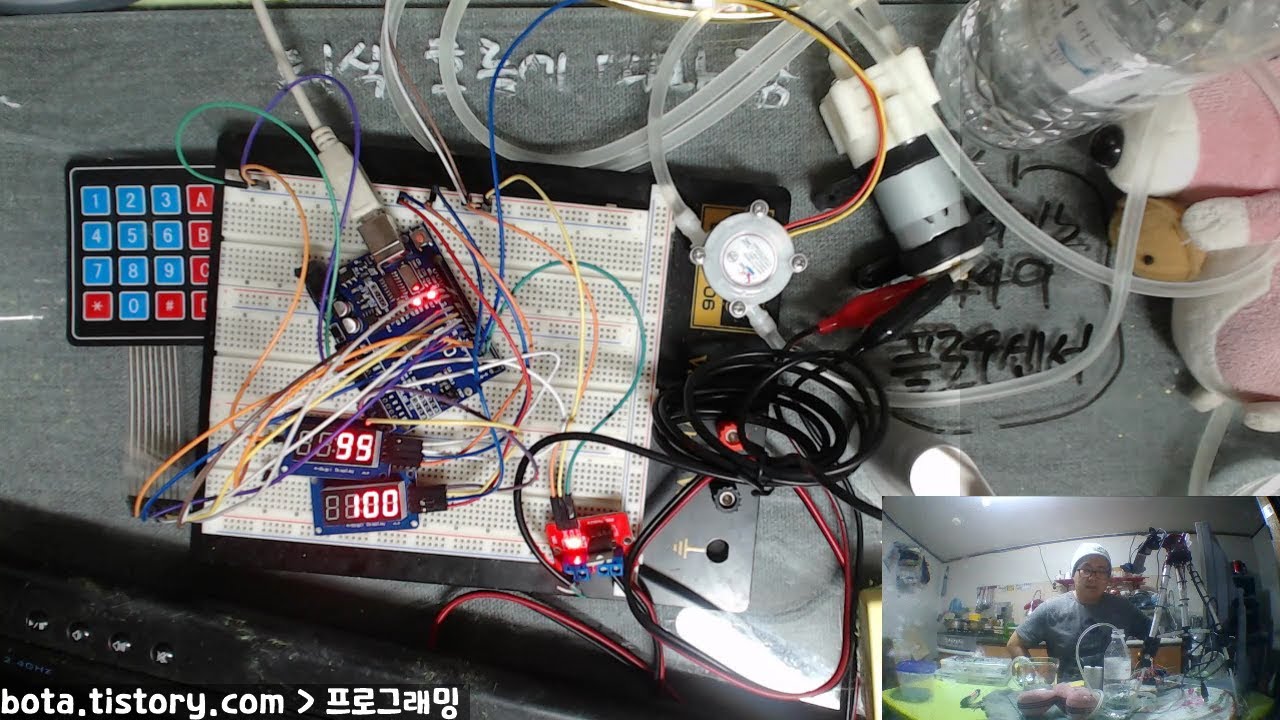

(스몰프로젝트) 필요한 용량을 입력하면 얼추 비슷한 양의 물을 워터펌프로 수송해주는 시스템을 구현해보자!

49-1.txt

0.00MB

49-2.txt

0.00MB

49-3.txt

0.00MB

49-4.txt

0.00MB

예제 49-1 워터펌프를 작동시켜서 유속센서의 신호를
 * 시리얼 플로터로 관찰하자
 * 워터펌프는 모스펫에 연결되어 있고 모스펫은 D2에
 * 연결되어있다.
 * 유속센서는 D3에 연결되어있다.
 * 버튼을 D4에 연결하고 버튼이 눌려지는동안
 * 모터를 작동시켜보자
예제 49-2 워터펌프를 작동시켜서 유속센서의 신호를
 * 시리얼 플로터로 관찰하자
 * 워터펌프는 모스펫에 연결되어 있고 모스펫은 D2에
 * 연결되어있다.
 * 유속센서는 D3에 연결되어있다.
 * 아래식을 참조해서 유속을 시리얼로 계산해보자
 * 1L = 5888 square waves
 * 펌프를 무조건 작동시켜서 이송한 물의양이 100ml가되면
 * 모터를 멈추게하라
예제 49-3 워터펌프를 작동시켜서 유속센서의 신호를
 * 시리얼 플로터로 관찰하자
 * 워터펌프는 모스펫에 연결되어 있고 모스펫은 D2에
 * 연결되어있다.
 * 유속센서는 D3에 연결되어있다.
 * 버튼을 누르면 이송을 시작하라!
 * 아래식을 참조해서 유속을 시리얼로 계산해보자
 * 1L = 5888 square waves
 * 펌프를 무조건 작동시켜서 이송한 물의양이 100ml가되면
 * 모터를 멈추게하라
 * FND디스플레이를 CLK/A0, DIO/A1에 연결하고
 * 펌프가 이송한 물의양을 표시하라
예제 49-4 (스몰프로젝트) 필요한 용량을 입력하면
 * 얼추 비슷한 양의 물을 워터펌프로 수송해주는 시스템을 구현해보자!
 * 4x4키패드를 이용해서 이송하고자하는 물의양을 입력하면
 * 고대로 이송하도록 하자
 * 4x4키패드는 D5~D12까지 연결해서 사용하자
 * 워터펌프를 작동시켜서 유속센서의 신호를
 * 시리얼 플로터로 관찰하자
 * 워터펌프는 모스펫에 연결되어 있고 모스펫은 D2에
 * 연결되어있다.
 * 유속센서는 D3에 연결되어있다.
 * 버튼을 누르면 이송을 시작하라!
 * 아래식을 참조해서 유속을 시리얼로 계산해보자
 * 1L = 5888 square waves
 * 펌프를 무조건 작동시켜서 이송한 물의양이 100ml가되면
 * 모터를 멈추게하라
 * FND디스플레이를 CLK/A0, DIO/A1에 연결하고
 * 펌프가 이송한 물의양을 표시하라
 * 키패드의 *모양을 누르면 토출양이 초기화된다.
 * 두번째 FND디스플레이는 CLK/A2, DIO/A3 연결하고
 * 사용자가 이송하고자하는 목표양이 나오도록하자



관련라이브러리(TM1637)

https://github.com/avishorp/TM1637

관련라이브러리(keypad)

https://github.com/Chris--A/Keypad
