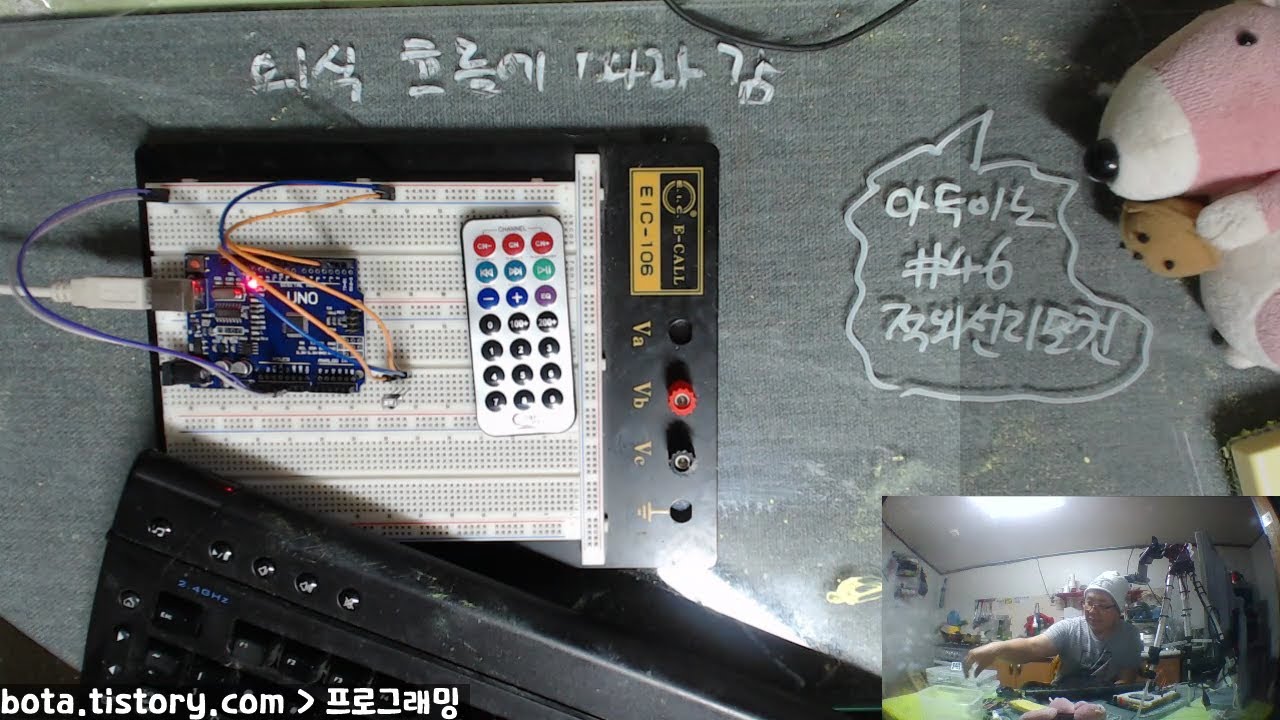

[아두이노강의] 포로리야 공대가자 #46 적외선/IR통신&리모컨



(적외선/IR통신&리모컨)
설치&사용
단색 LED와 연동
RGB LED와 연동
서보모터와 연동
솔레노이드와 연동
(스몰프로젝트) 모스펫에 DC모터를 연결하고 power가 FND디스플레이에 표시되도록한뒤 리모컨으로 속도를 제어하라

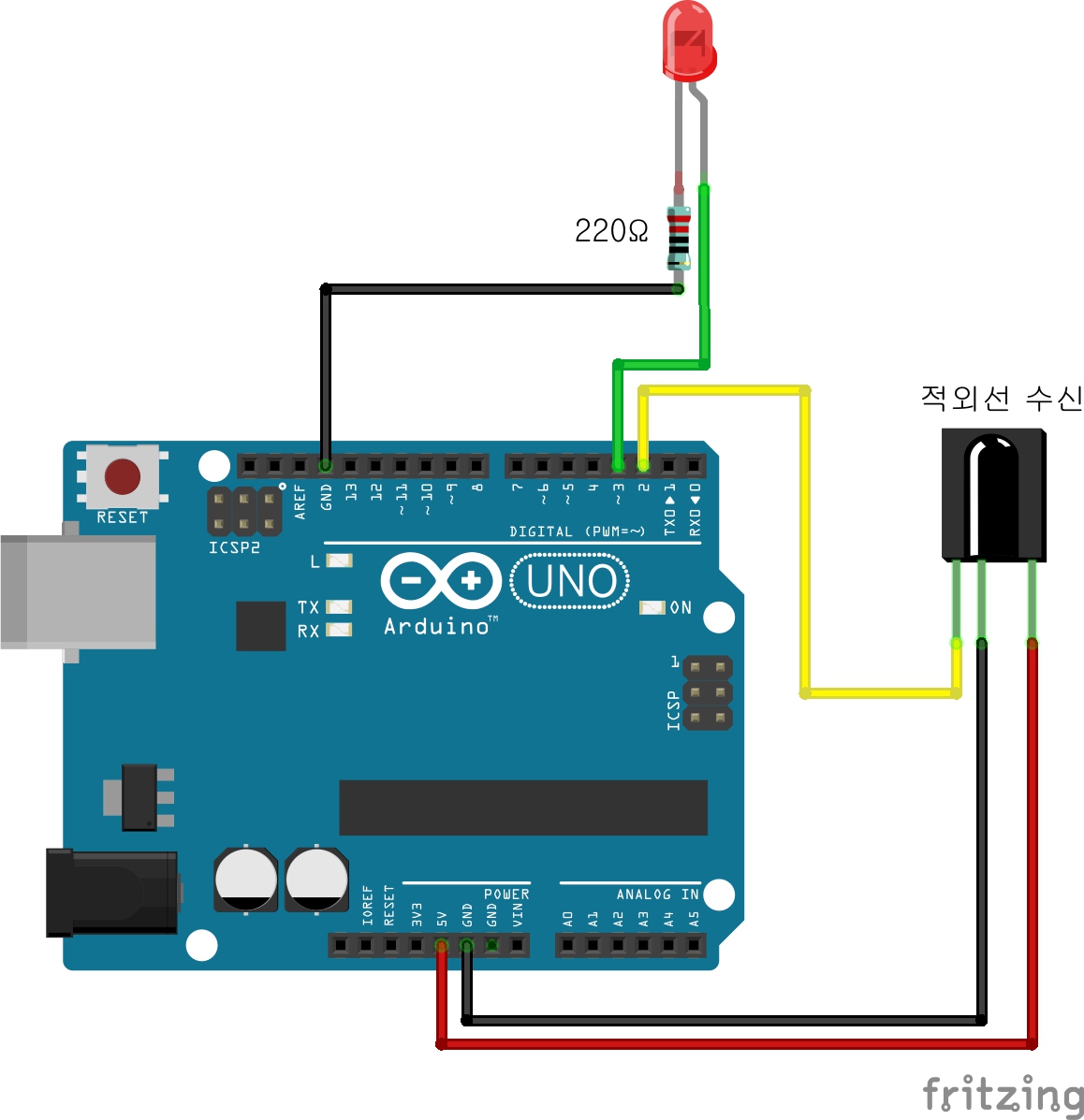

예제46-1 적외선리모컨의 1번버튼을 누르면 LED가 켜지고
 * 2번버튼을 누르면 LED가 꺼지도록 해보시오!
 * LED는 D3에 연결하시오!

46-1.txt

0.00MB

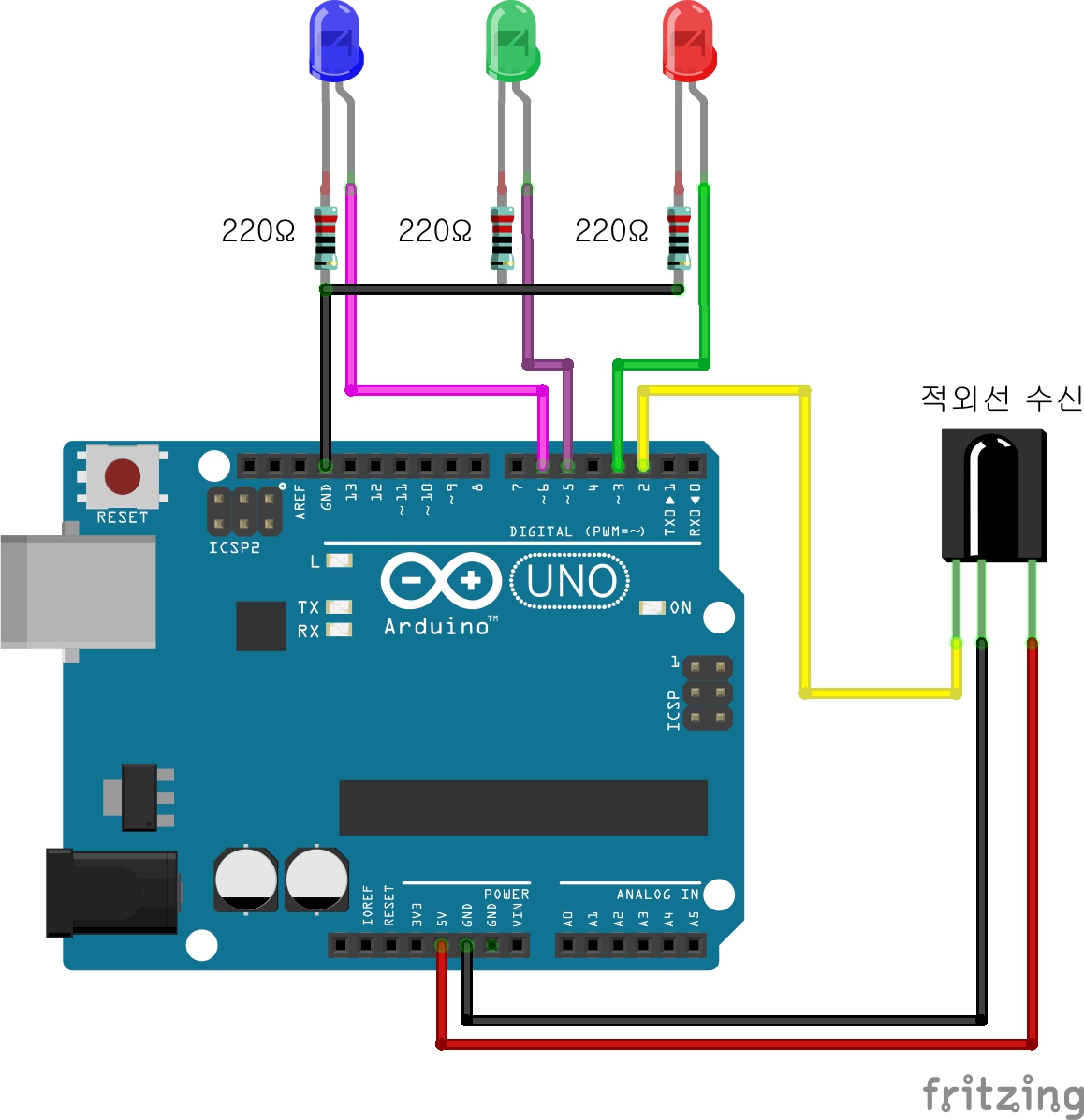

예제46-2 적외선리모컨을 누르면 RGB LED를
 * 다음과 같이 동작시키시오!
 * RGB LED는 R:D3, G:D5, B:D6에 연결했다.
 * 1,4 버튼은 각각 R의 밝기 증가와 감소
 * 2,5 버튼은 각각 G의 밝기 증가와 감소
 * 3,6 버튼은 각각 B의 밝기 증가와 감소

46-2.txt

0.00MB

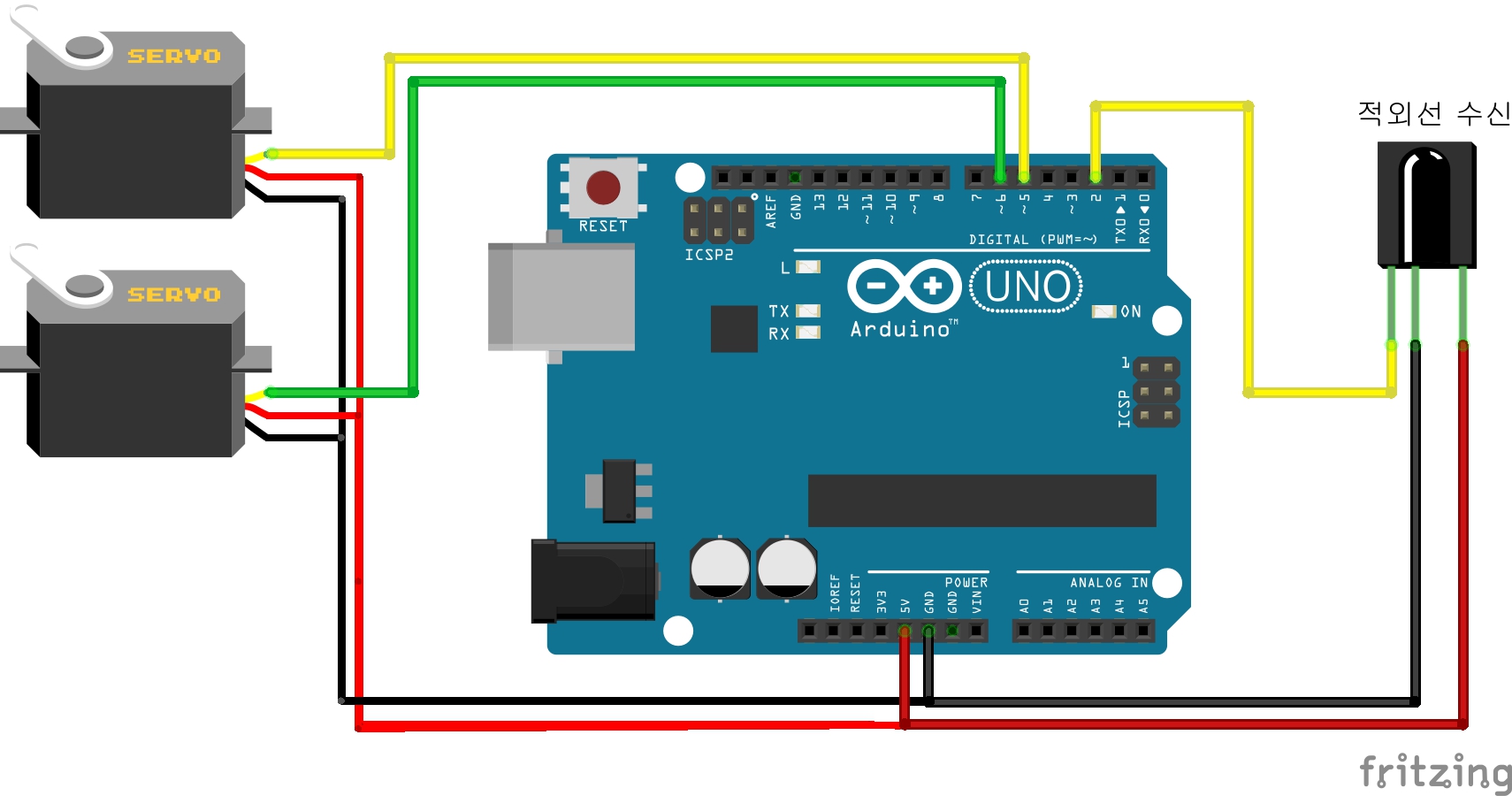

예제46-3 적외선리모컨을 누르면 서보모터를
 * 다음과 같이 동작시키시오!
 * 서보모터는 팬틸트 프레임을 사용하고 서보2개가 달려있다.
 * 첫번쨰 서보는 D5에 연결하고 두번쨰 서보는 D에 연결했다.
 * 1번버튼을 누르면 첫번째 서보의 각도가 증가하고
 * 2번버튼을 누르면 첫번째 서보의 각도가 감소한다.
 * 3번버튼을 누르면 두번쨰 서보의 각도가 증가하고
 * 4번버튼을 누르면 두번째 서보의 각도가 감소한다.

46-3.txt

0.00MB

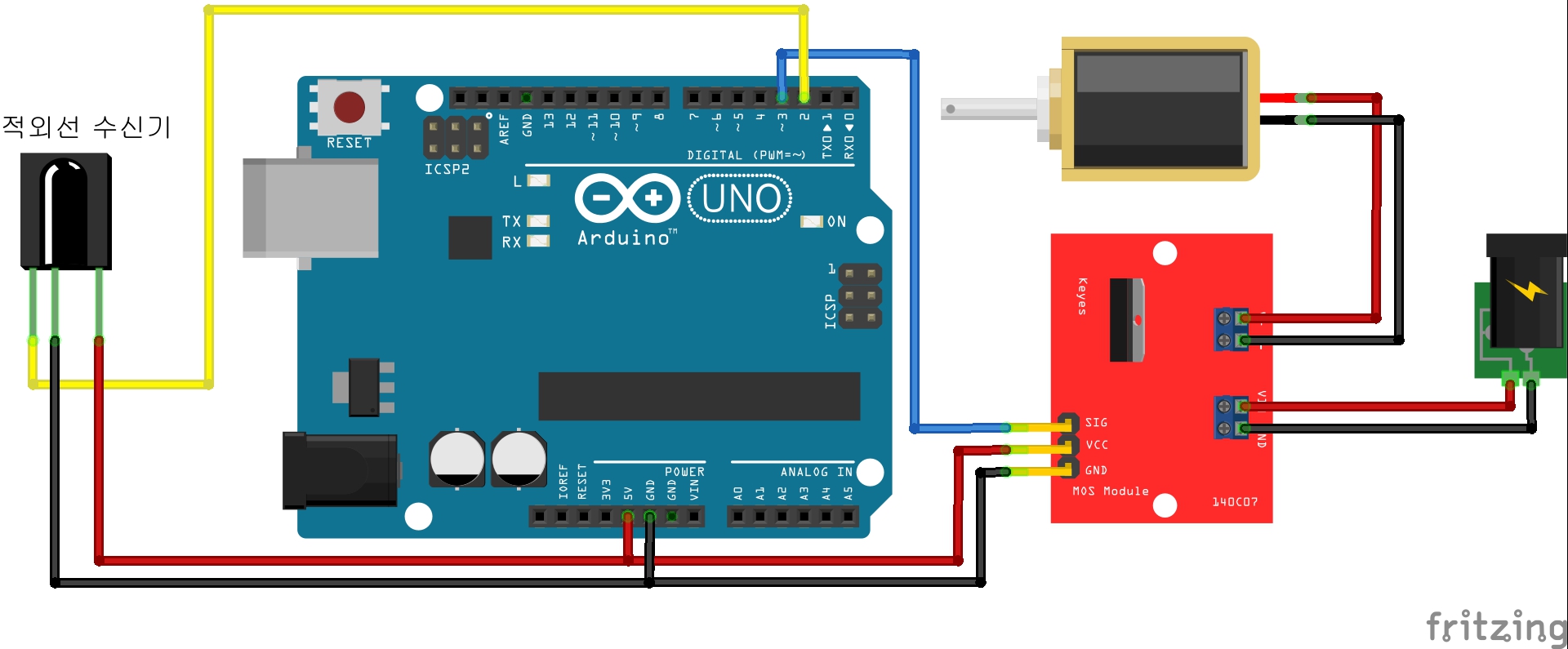

예제46-4 적외선리모컨을 누르면 솔레노이드를
 * 다음과 같이 동작시키시오!
 * 솔레노이드 제어를 위한 모스펫은 D3에 연결했다.
 * 1번 : 잠금
 * 2번 : 해제

46-4.txt

0.00MB

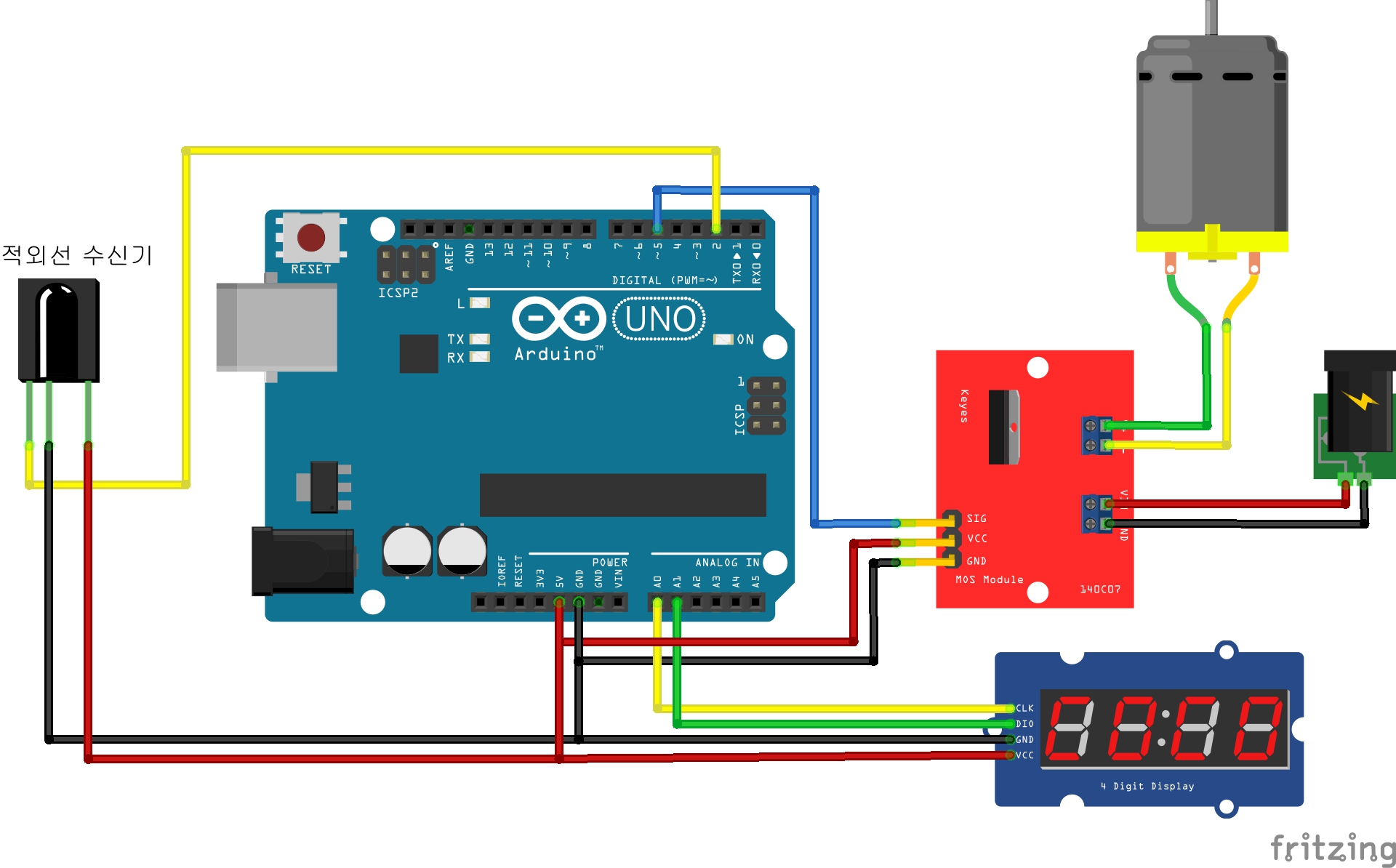

예제46-5 (스몰프로젝트) 모스펫에 DC모터를
 * 연결하고 power가 FND디스플레이에
 * 표시되도록한뒤 리모컨으로 속도를 제어하라
 * FND디스플레이는 CLK를 A0에, DIO를 A1에 연결했다.
 * 모스펫은 D3에 연결했다.
 * 1번을 누르면 속도를 올리고(31씩)
 * 2번을 누르면 속도를 내리고(31씩)
 * 3번을 누르면 최고속도로 올리고(255)
 * 4번을 누르면 정지시켜라(0)

46-5.txt

0.00MB

관련라이브러리(irremote)

https://github.com/z3t0/Arduino-IRremote

관련라이브러리(TM1637)

https://github.com/avishorp/TM1637
