[아두이노강의] 포로리야 공대가자 #32 젓가락토양센서



(젓가락토양센서)
전압측정으로 사용
저항측정으로 사용
물에다가 담궈서 수분측정해보기

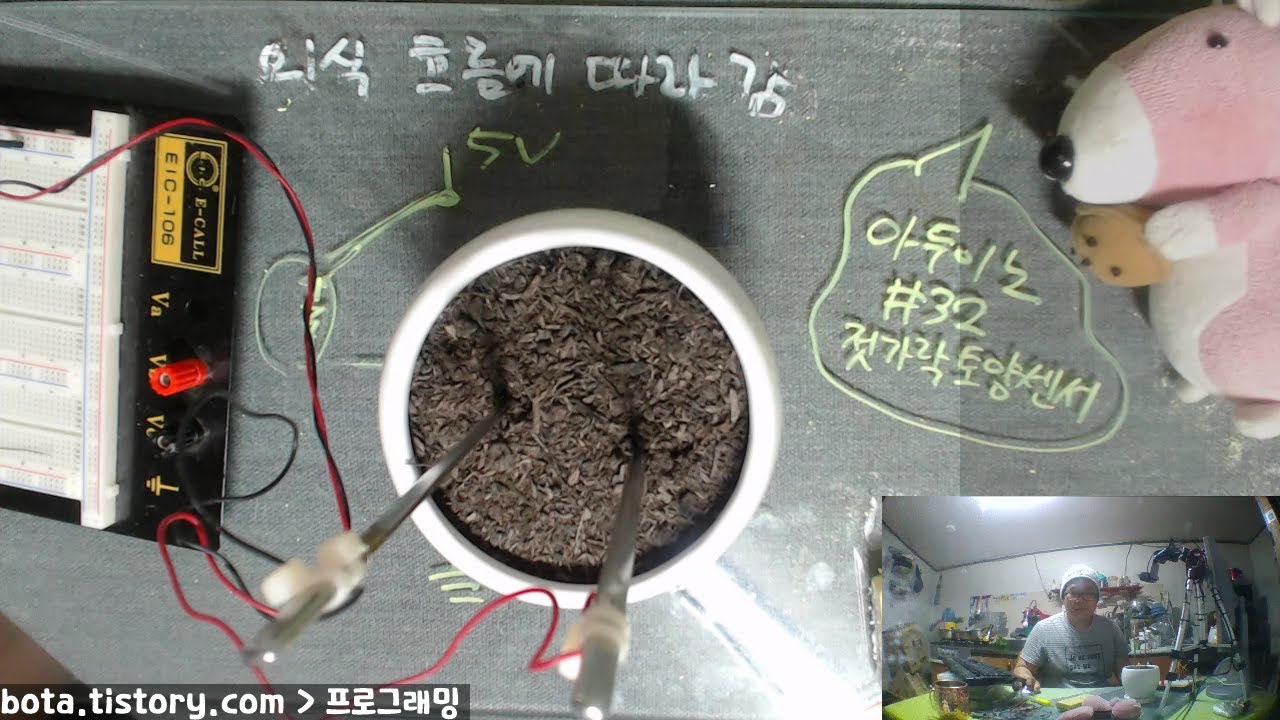

화분에다 꼽아서 수분측정해보기
측정량을 LED여러개로 표시해보기
측정량을 FND디스플레이에 표시하기
(스몰프로젝트) 토양센서와 온도센서를 장착해서 화분관리시스템 만들어보기

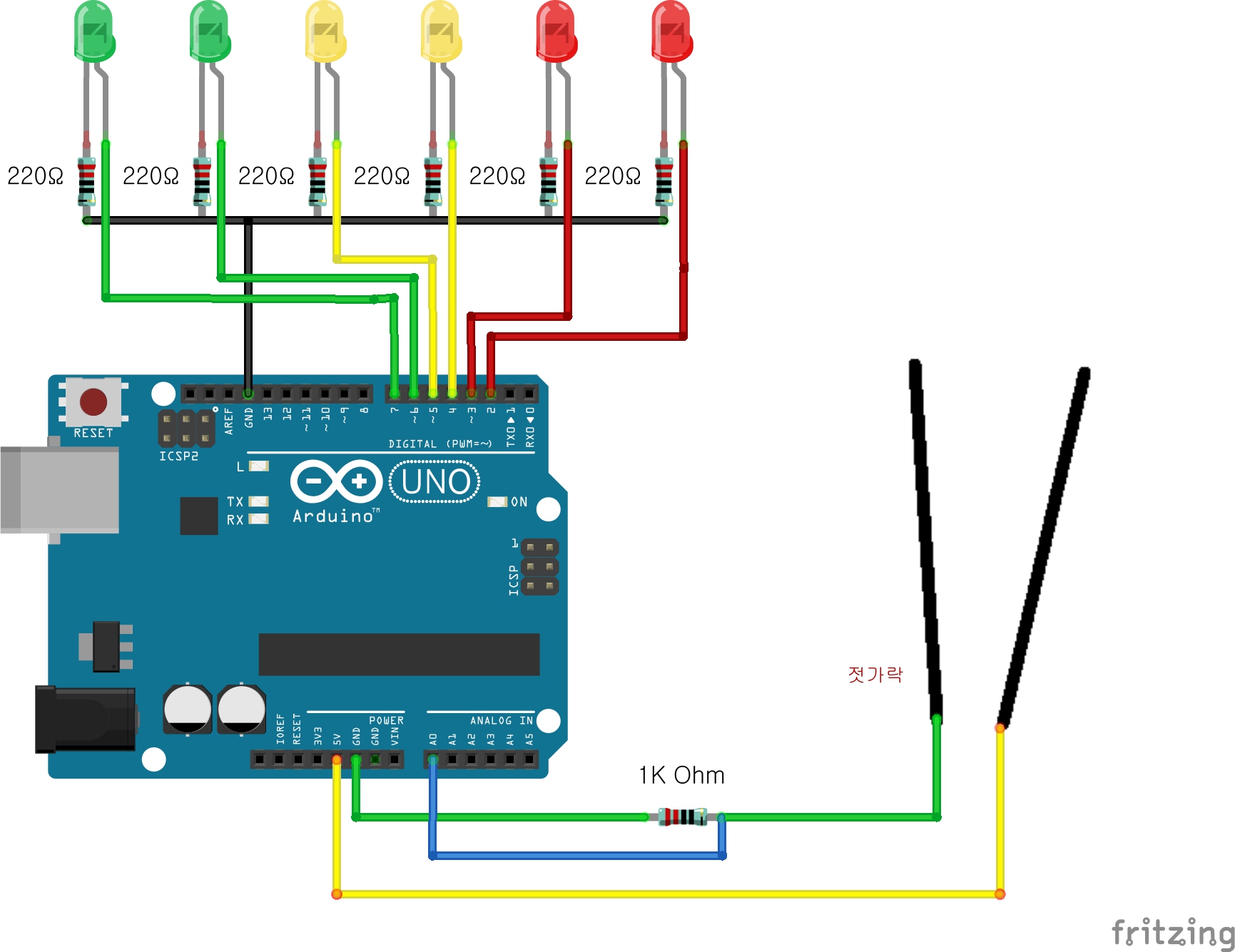

예제32-1 측정량을 LED여러개로 표시해보기
 * 젓가록토양센서는 A0에 연결해서 0~1023으로 측정하고
 * 전압분배에 사용되는 고정저항은 1K옴 저항을 사용했다.
 * 물에 그냥 풍덩 빠뜨렸더니 아날로그값 300정도가 측정되었다.
 * LED를 D2(빨),D3(빨),D4(노),D5(노),D6(녹),D7(녹)에 연결하고
 * 아날로그값 0~50 50~100 100~150 이런식으로
 * LED를 하나씩 누적해서 켜는 코드를 만들어보자!

32-1.txt

0.00MB

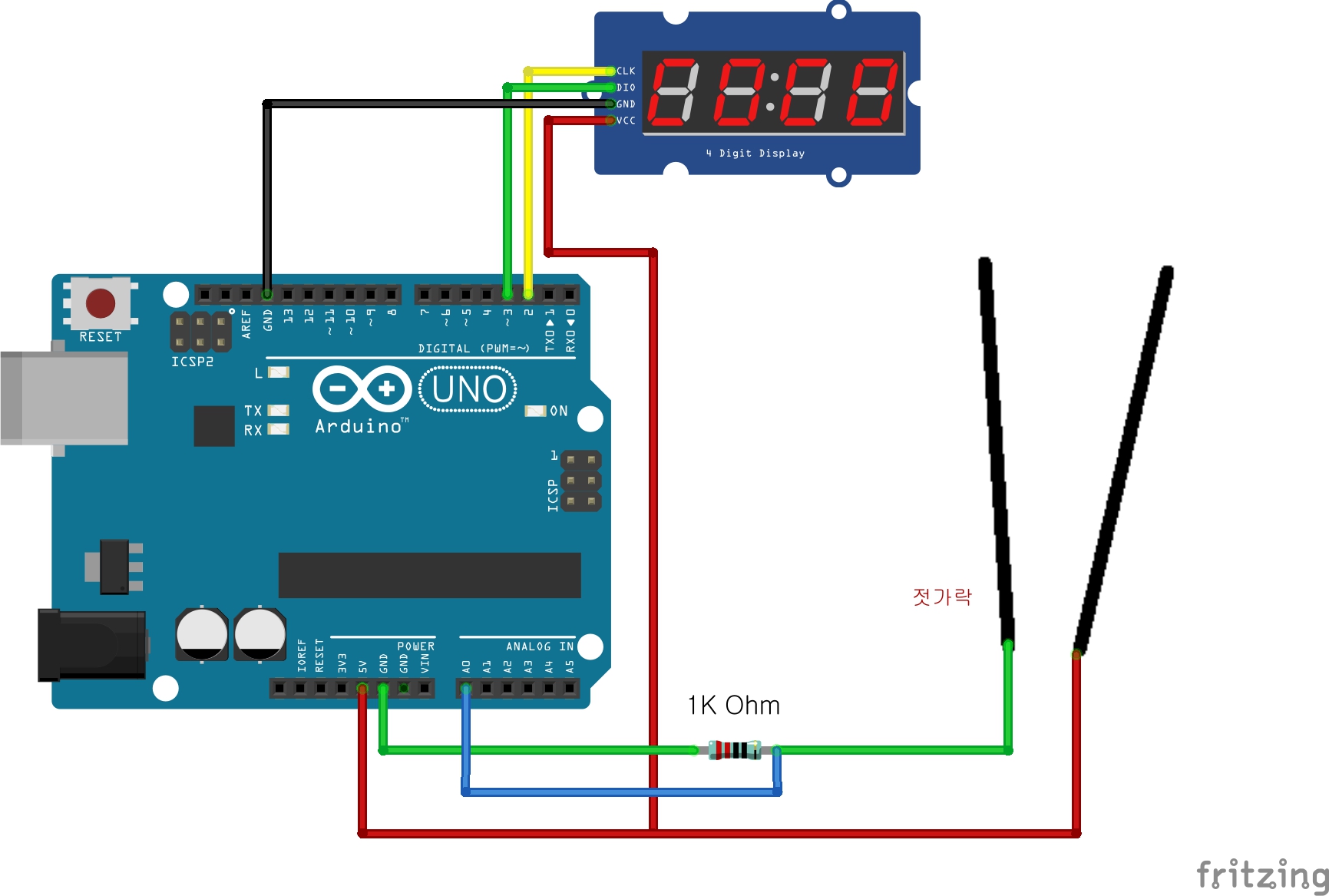

예제32-2 측정량을 FND디스플레이에 표시하기
 * 젓가록토양센서는 A0에 연결했다.
 * 전압분배에 사용하는 저항은 1키로옴을 사용했다.
 * FND디스플레이는 TMI1637이고 CLK를 D2 DIO를 D3에 연결했다.

32-2.txt

0.00MB

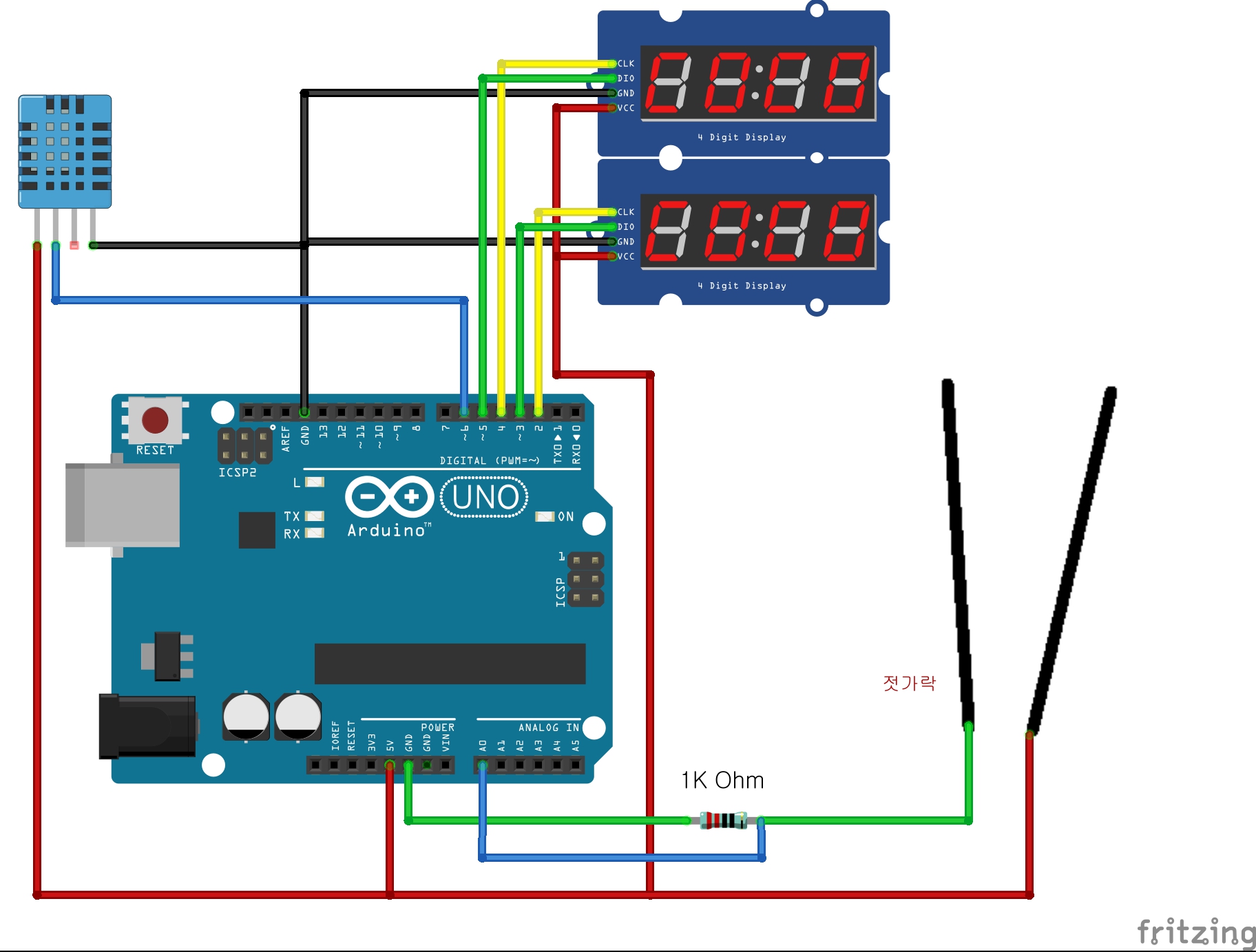

예제32-3 (스몰프로젝트) 토양센서와 온도센서를
 * 장착해서 화분관리시스템 만들어보기
 * 젓가록토양센서는 A0에 연결했다.
 * 전압분배에 사용하는 저항은 1키로옴을 사용했다.
 * FND디스플레이는 TMI1637이고
 * 첫번째 디스플레이를 CLK를 D2 DIO를 D3에 연결했다.
 * 두번쨰 디스플레이를 CLK를 D4 DIO를 D5에 연결했다.
 * 온도센서는 DHT11을 사용했다.
 * 출력포트는 D6에 연결했다.

32-3.txt

0.00MB

관련라이브러리(TM1637)

https://github.com/avishorp/TM1637

관련라이브러리(DHT11)

https://github.com/adafruit/DHT-sensor-library
