[아두이노강의] 포로리야 공대가자 #28 슬라이드가변저항



(슬라이드 가변저항 2개)
설치&사용
LED 2개 밝기제어
서보모터 2개 제어
FND디스플레이 2개에 값표현하기

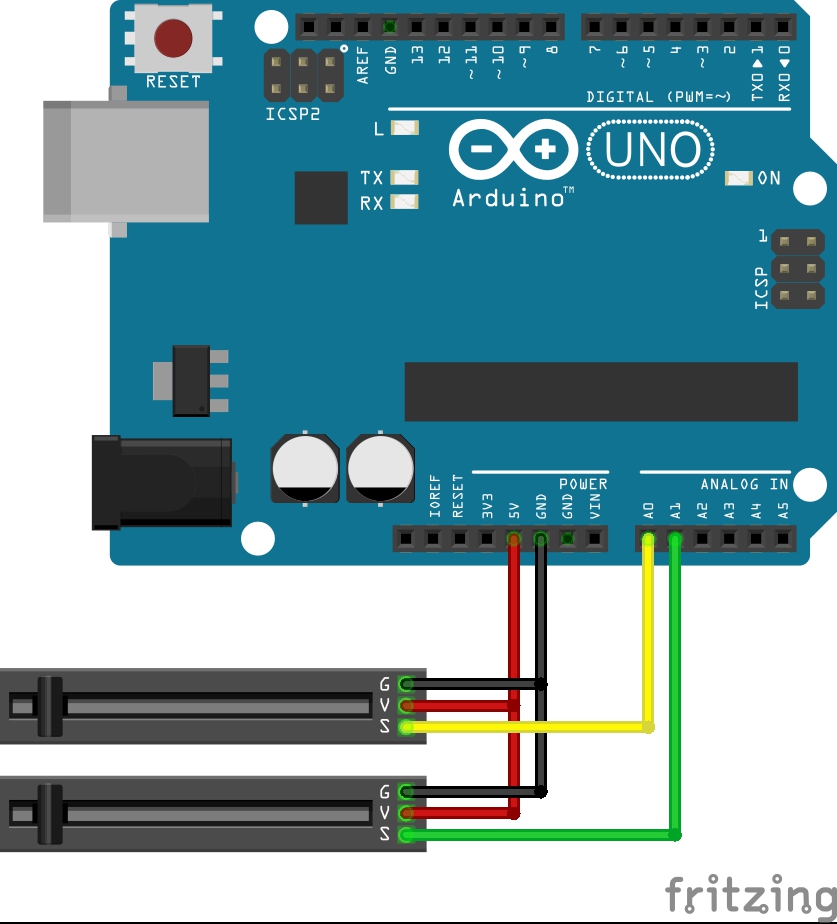

예제 28-1
 * 슬라이드 가변저항 1번을 A0에 연결하고
 * 슬라이드 가변저항 2번을 A1에 연결해서
 * 시리얼 플로터로 2개의 값을 살펴보세요!

28-1.txt

0.00MB

예제 28-2
 * 슬라이드 가변저항 1번을 A0에 연결하고
 * 슬라이드 가변저항 2번을 A1에 연결해서
 * 슬라이드 가변저항 1번은 D5(PWM)에 연결된 빨간LED의 밝기를 조절하고
 * 슬라이드 가변저항 2번은 D6(PWM)에 연결된 녹색LED의 밝기를 조절하시오!

28-2.txt

0.00MB

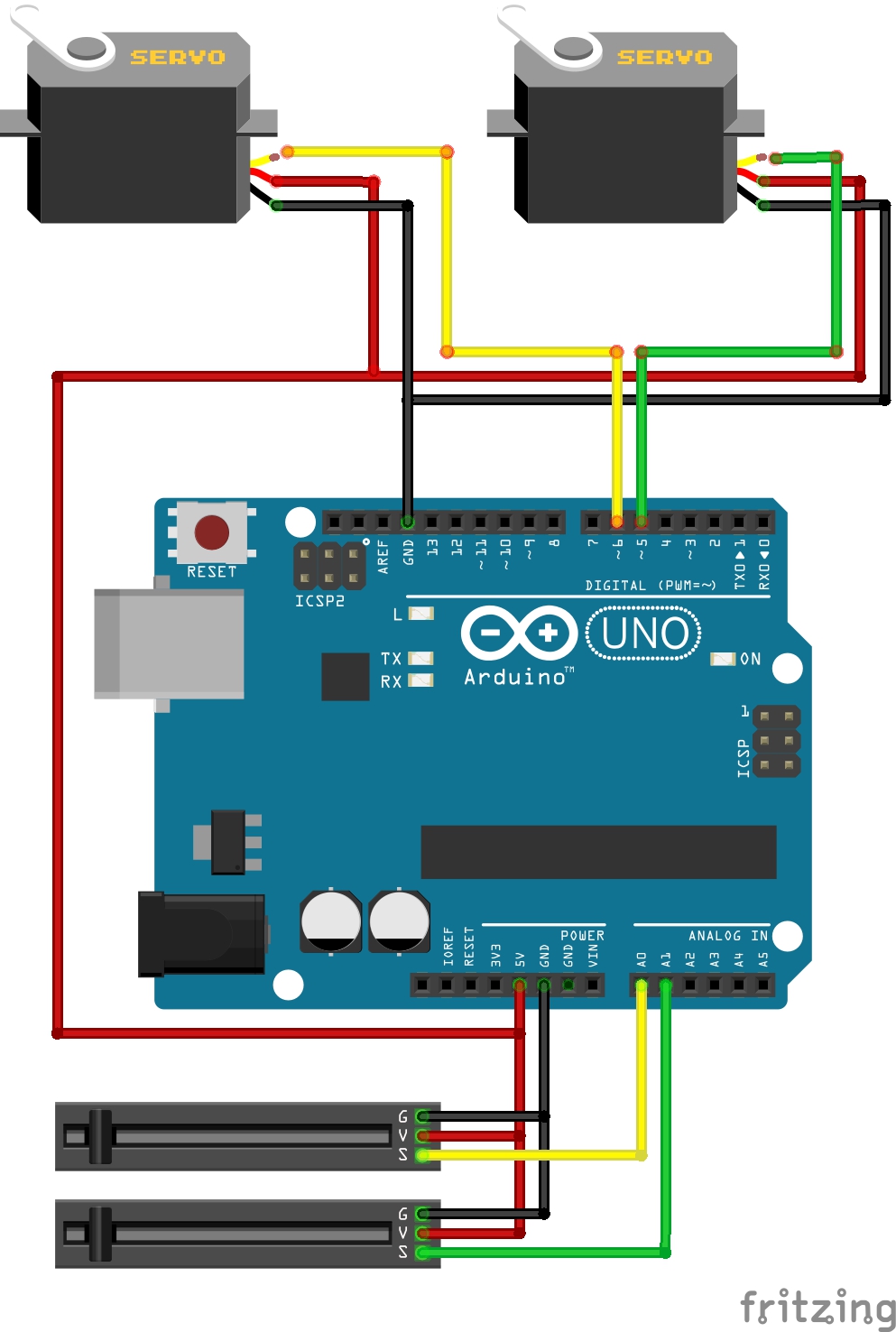

예제 28-3
 * 슬라이드 가변저항 1번을 A0에 연결하고
 * 슬라이드 가변저항 2번을 A1에 연결해서
 * 슬라이드 가변저항 1번은 D5(PWM)에 연결된 서보모터1번의 각을 제어하고
 * 슬라이드 가변저항 2번은 D6에 연결된 서보모터 2번의 각을 제어하시오!

28-3.txt

0.00MB

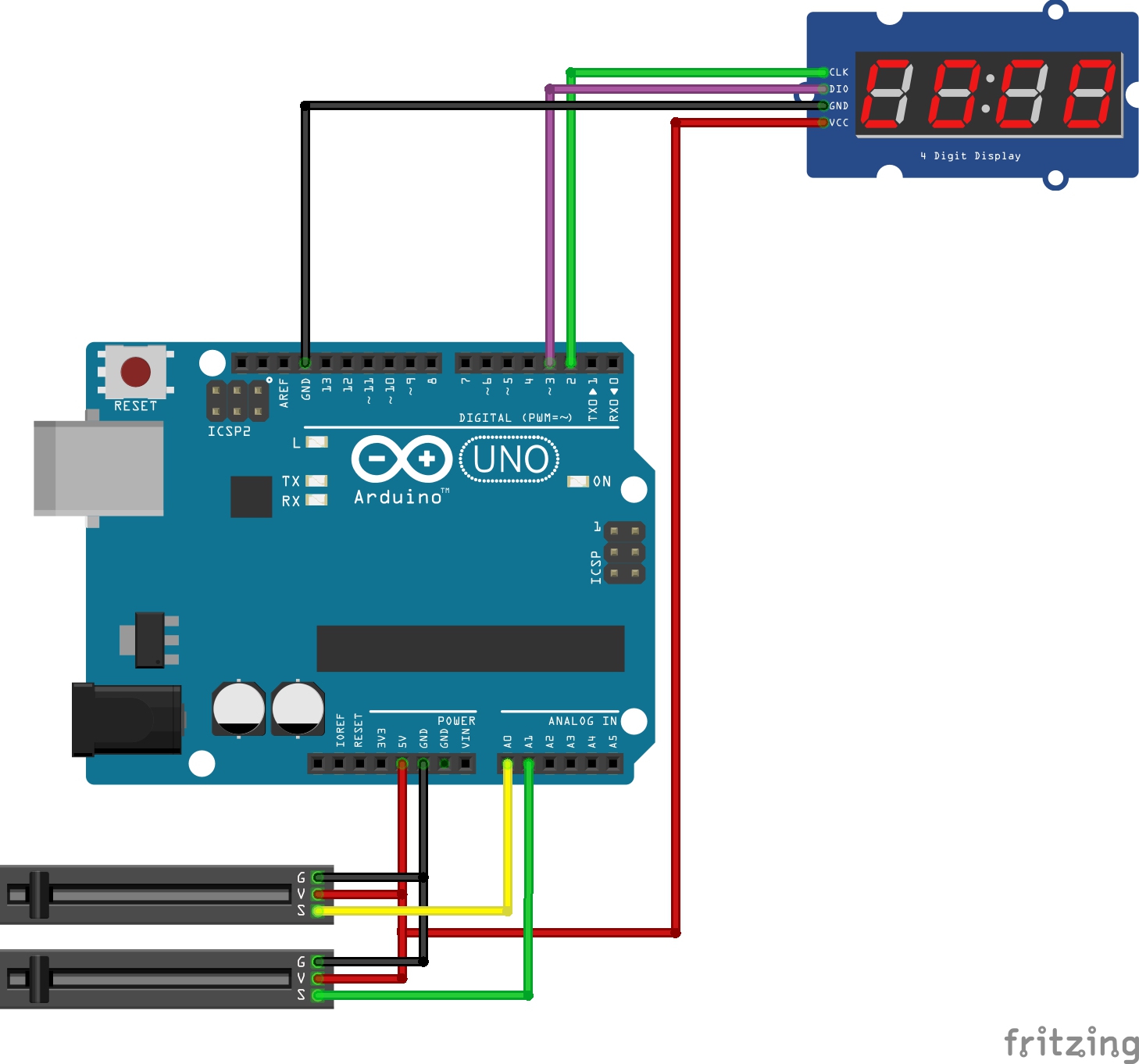

예제 28-4
 * 슬라이드 가변저항 1번을 A0에 연결하고
 * 슬라이드 가변저항 2번을 A1에 연결해라!
 * 슬라이드 가변저항 1번과 2번을 1개의 FND디스플레이에 연결하고
 * FND디스플레이의 CLK는 D2에 DIO는 D3에 연결해라!
 * 음량조절하는 것을 시뮬레이션 해라!(2개씩 나눠서 표시하라)
 * 음량조절은 1에서부터 10까지로 표현해라!

28-4.txt

0.00MB
