녹칸다의 STM32f103rb nucleo쉴드를 만들기위한 거버파일, BOM, pnp 등등 제작 파일

이 페이지는 녹칸다의 내맘대로 STM32 시리즈에서 사용하게 되는 STM32 쉴드에 제작 파일을 업로드 해두는 저장소이다!



대상이 되는 보드는 바로 이것이다!

모델명은 STM32F103RB NUCLEO이다!

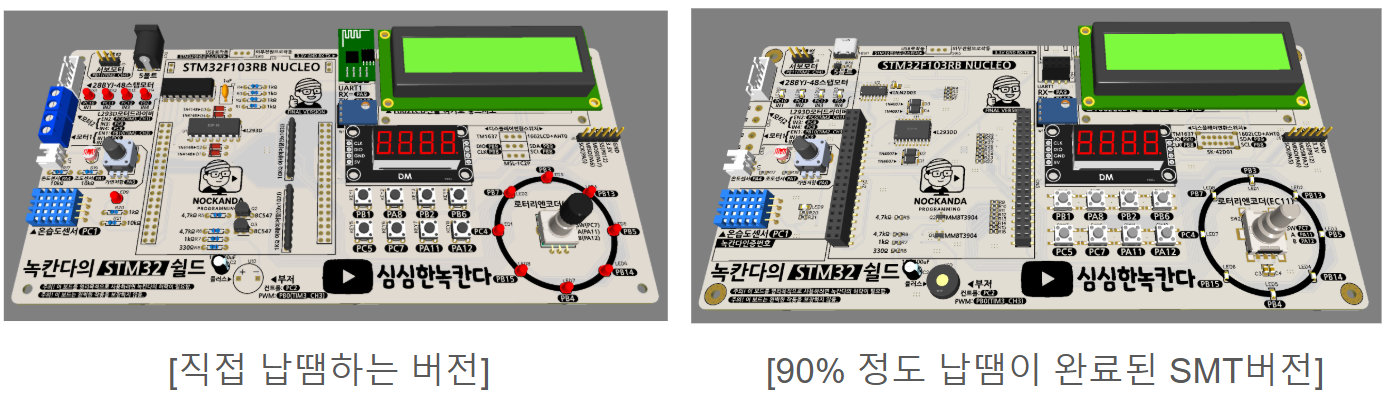

녹칸다가 제시하는 STM32쉴드는 아래와 같은 2가지 형식이 존재한다!



직접 납땜하는 버전은 PCB기판을 저렴하게 주문한다음, 부품을 별도로 구입해서 스스로 납땜해서 만드는 버전을 말한다!

부품의 갯수가 엄청나게 많아서 납땜하는데 상당한 시간이 소요된다!



납땜이 어느정도 된 SMT버전은 대부분의 부품을 SMD부품으로 교체해서 만들어놓은 버전으로 제작할때부터 부품을 실장해서 주문하는 버전을 말한다!

SMT가 불가능한 일부 부품만 몇개 납땜하면 된다는 편리성이 있지만 제작 비용이 상당하게 들어간다!



이 블로그 페이지는 필요한 파일만 업로드 해두고 자세한 제작방법은 녹칸다가 공유해둔 구글 슬라이드에 작성하도록 하니 아래 링크에 있는 구글 슬레이드를 참고하면 된다!



https://docs.google.com/presentation/d/1myA5iYbjuKsLWLqtRLKAiRfwUwvqB1d1RGjiMIIgp3I/edit?slide=id.g38ee1bc23ff_0_64#slide=id.g38ee1bc23ff_0_64



[버전1] 직접 납땜하는 버전

(거버파일)

nockanda_stm32_ver1.zip

0.70MB



(디바이스마트 주문을 위한 BOM)

stm32.xlsx

0.04MB



[버전2] 90%정도 납땜이 완료된 SMT버전

(거버파일)

nockanda_stm32_ver2.zip

0.69MB



(JLCPCB주문을 위한 BOM)

bom_ver2.csv

0.01MB



(JLCPCB주문을 위한 부품배치파일)

pnp_ver2.csv

0.02MB



(디바이스마트 주문을 위한 BOM)

stm32_smt.xlsx

0.04MB



(유니크한옵션)

part1.stl과 part2.stl을 3D프린터로 출력해서 1602LCD와 결합하면 인체공학적인 45도 각도의 LCD마운트가 만들어짐!

part1.stl

0.07MB

part2.stl

0.09MB
