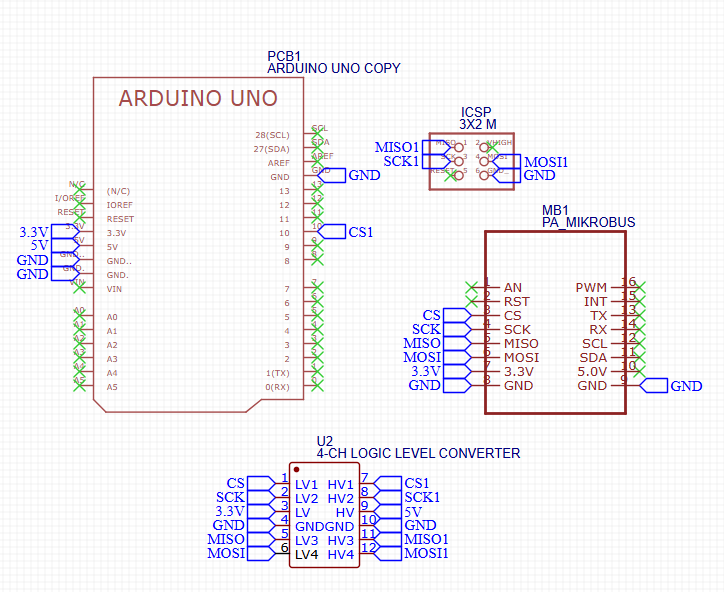

녹칸다의 내맘대로 python 시리즈에서 사용할 이더캣 쉴드의 회로도(schematic)입니당
icsp커넥터를 사용하는 것으로 해놓았는데 아두이노 메가에도 연결가능하도록 하기 위함입니다~!

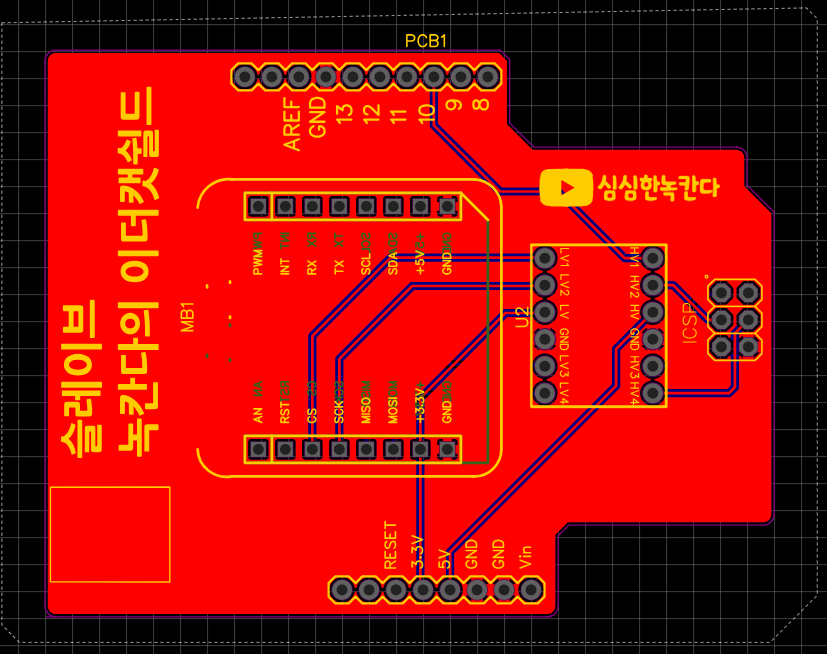

회로도 편집기로 본 모습~!
녹칸다의 이더캣쉴드의 거버파일입니다~!
Gerber_ethercat_module_V3_PCB_ethercat_module_V3_2024-12-06.zip
0.06MB
다운받아서 jlcpcb에 주문때리면 되겠습니다~~!
(녹칸다가 생산하지 않음)
가운데 이더캣 클릭(ethercat click)이라는 제품이 부착되어야합니다~!
이더캣클릭은 생각보다 쪼금 가격이 비쌉니당
아래 링크를 눌러서 구입페이지로 이동할수있습니다~!(녹칸다도 여기서 구입함)
이더캣클릭과 ICSP커넥터 사이에 있는건 로직레벨 컨버터입니다~!
이더캣클릭에 사용된 칩이 lan9252인데 로직레벨이 3.3v라고 합니다~~!
아두이노는 5V인데 바로 연결해도 되는지 아닌지 확실하지 않아서 로직레벨 컨버터를 사용했습니다~!

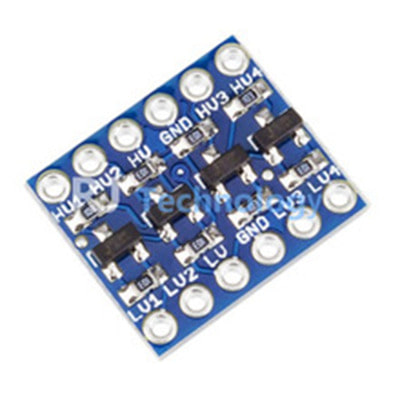

이거랑 똑같이 생긴거를 핀헤더 달아서 꽂아주면 되는것입니다~!
저런 모양인데 까만색 부품이 2개 있는것도 있으니 주의하세용~~!
레귤레이터가 4개 있어야합니다~!

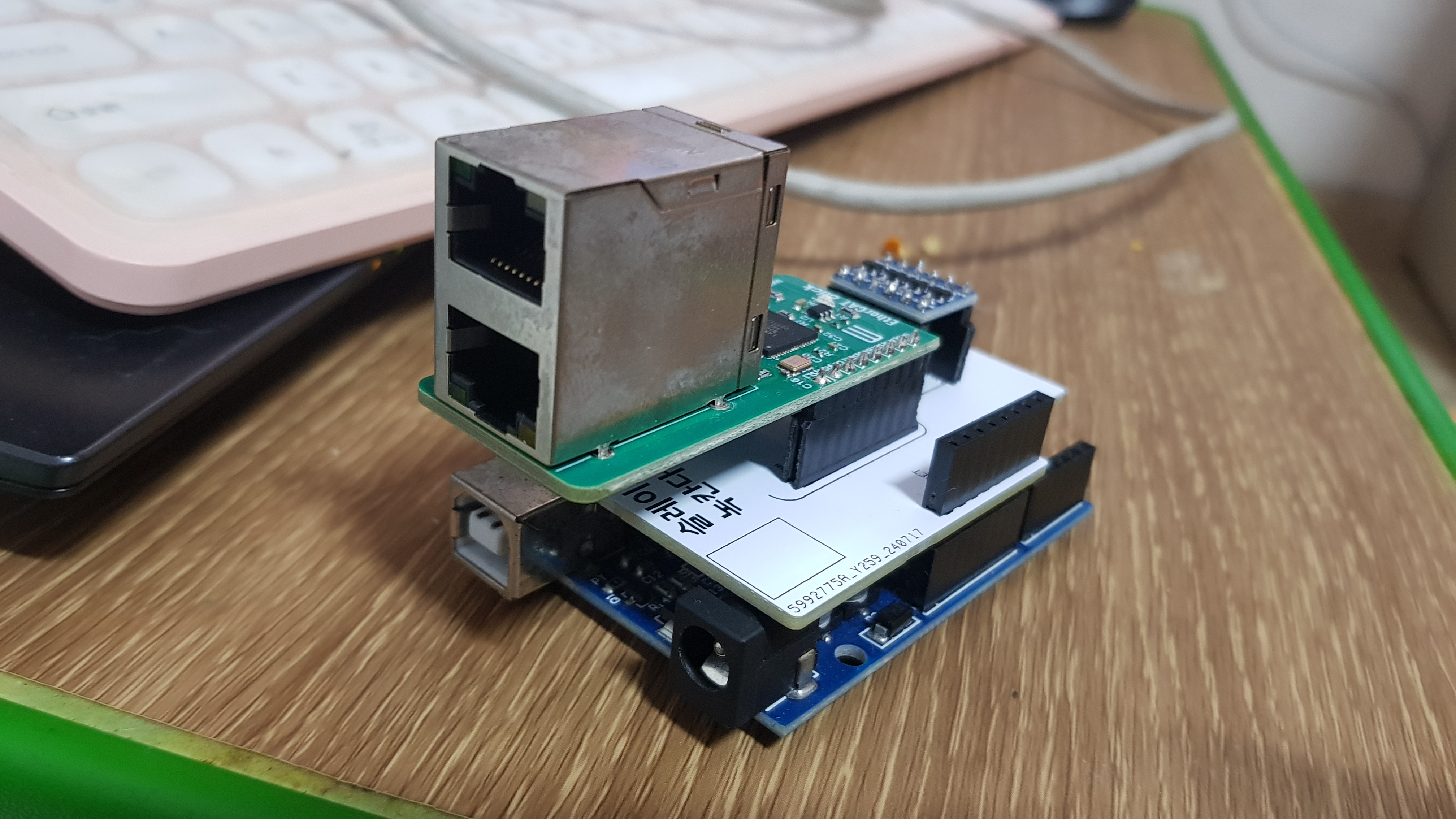

아두이노 우노에 결합하면 이런모양이 됩니다~!
이거 세트를 갖추려면 단가가 좀 높긴하지만 새로운 영역을 개척해낼수 있습니다~!
