녹칸다의 산업용 아두이노(fa-duino)의 빠른 내용 전달을 위해서 코드와 작동결과만을 별도로 정리해보도록 하겠습니다~!
녹칸다의 산업용 아두이노 3편에서 12번예제를 정리해보도록 하겠습니다~!
이번 예제는 아래와 같은 목표가 있습니다~~~!

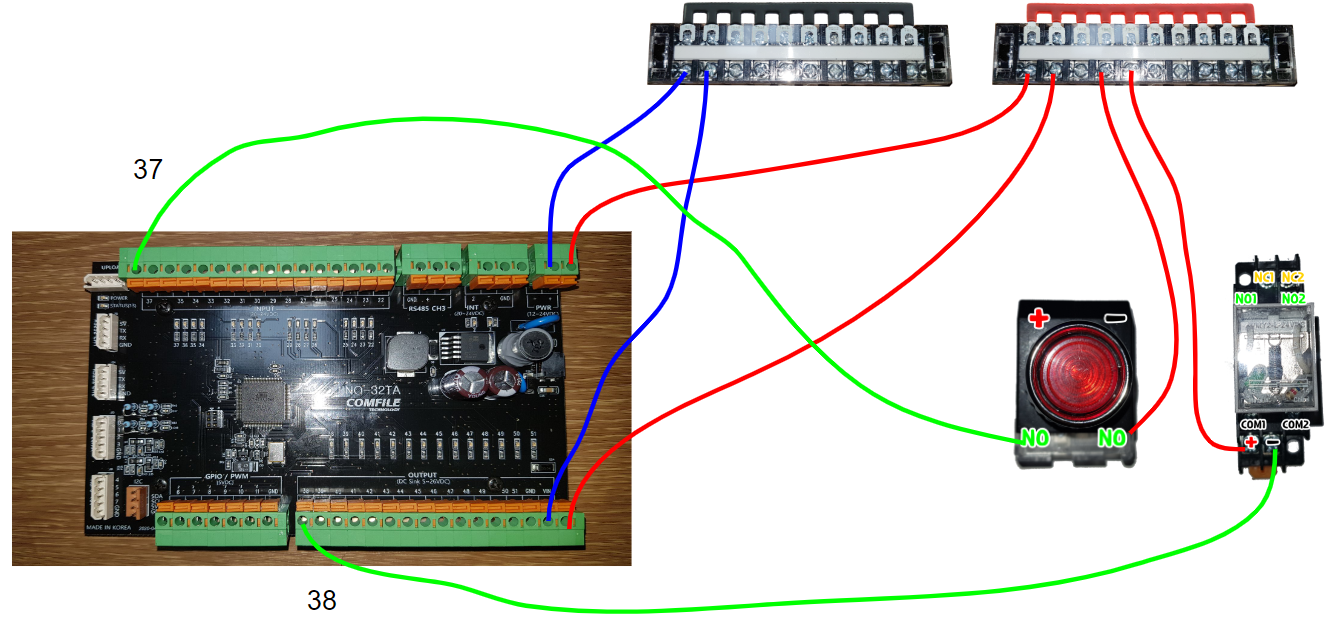

1.산업용 아두이노에 2A2B릴레이를 38번 출력핀에 연결해보기!
2.누름버튼 1개를 37번 입력핀에 연결해보기!
3.버튼을 누르고있으면 릴레이가 작동하고 안누르면 작동안되도록 하기!
2A2B릴레이를 간략히 소개하자면 아래와 같습니다~~~!
1.녹칸다가 준비한 2A2B릴레이는 아주 보편적으로 사용하는 릴레이라고 한다!(그래서 구입했음)
2.릴레이는 산업용 아두이노의 24V출력으로 어떤 제어를 대행하는 녀석이라고 생각하면 된다!(작은 전류로 큰 전류를 제어해야할경우)
3.산업용 아두이노는 여건상 반드시 릴레이를 쓸 수 밖에 없음!
4.릴레이의 신호선에 아무것도 연결되지 않거나, LOW신호가 걸리면 COM은 NC와 접점이 붙는다!
5.신호선에 HIGH신호가 걸리면 COM은 NO와 접점이 붙는다!
6.이름이 2A2B릴레이인 이유는 하나의 신호에 대해서 접점이 2세트 있기 때문에 그렇다!
7.하나의 신호에 2개의 접점이 있는게 어떤 장점이 있기에 그러한가?(이건 녹칸다도 모름)
예제의 소스코드는 아래와 같습니다~!
//37번에 버튼을 누르면 38번에 있는 릴레이가 작동한다
void setup() {
pinMode(37,INPUT);
pinMode(38,OUTPUT);
}
void loop() {
digitalWrite(38,digitalRead(37));
}예제의 작동결과는 녹칸다의 라이브방송에서 해당위치를 링크하도록 하겠습니다~!
https://youtu.be/uXZTirk2SYw?t=8286
