(LoRa#10) Wemos D1 mini➕LoRa(SX1276)➕DeepSleep😪
간만에 진행해보는 녹칸다의 LoRa시리즈이다!
이번편은 녹칸다가 최근에 새롭게 구입한 Wemos d1 mini보드에서 LoRa모듈은 sx1276이 정상적으로 작동되는지 확인하고 딥슬립(deepsleep)을 적용시켜 보도록 한다!

2대의 보드가 LoRa로 메시지를 주고받는데 센서가 달린 보드쪽에서 LoRa로 데이터를 전송한다음 deepsleep을 하면서 베터리 세이프를 하는 것이다!

여기서 센서가 달린 보드를 '노드'라고 하고 수집하는 보드를 '게이트웨이'라고 부르게 될 것인데 노드는 베터리가 달려있고 게이트웨이는 상시전원을 공급받는다는 가정을 하고 시작한다!

즉 센서값을 어딘가 설치되어 있는 보드가 업로드를 하는데 베터리가 달려있으므로 전기를 아껴써야 하는 개념이다!

그리고 기존 LoRa에서 하지 않았던 아래 내용도 같이 테스트 해보도록 한다!
1.txpower를 변경하는 기능을 확인해보고 소모전류를 측정하시오!
2.LoRa모듈 자체의 sleep기능을 확인해보고 소모전류를 측정하시오!
3.딥슬립일때와 아닐때의 소모전류의 차이를 확인하시오!
4.몇가지 센서를 준비해서 센서값을 전송시켜보시오!
(온습도,이산화탄소,미세먼지,DS18B20,조도센서 등등)
(녹칸다 마음대로)



(실제로한거)

*딥슬립이 적용된 보드에 프로그램을 현재 올리려면 아래 순서로 하시오!
1.RST와 D0에 연결된 선을 먼저 뽑는다
2.D3에 뭔가 연결되어있다면 일단 뽑는다!
3.프로그램 업로드를 한다!
4.(1)과(2)에서 뽑았던것을 다시 연결한다!

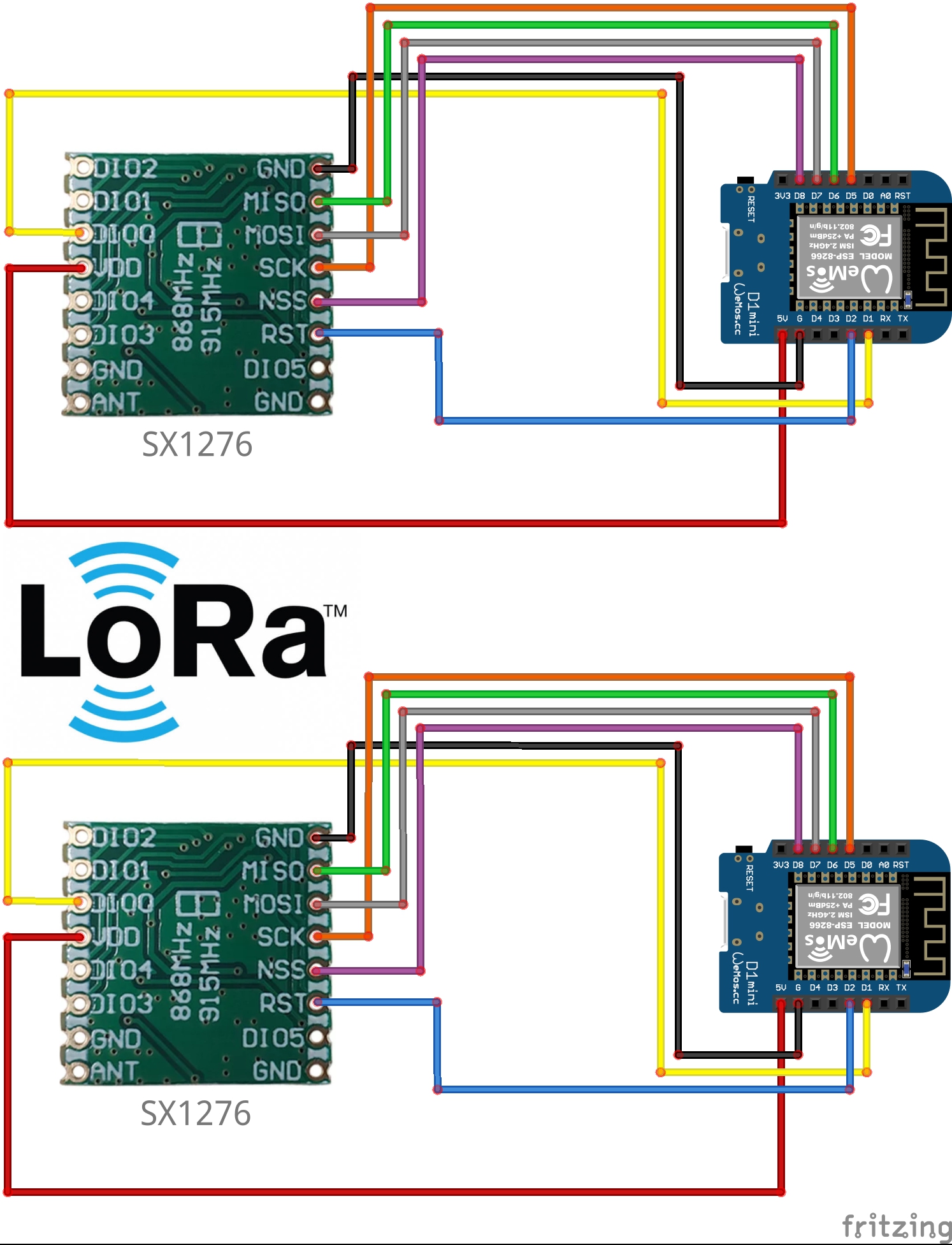

1.Wemos d1 mini보드에 sx1276모듈을 연결해서 게이트웨이와 노드로 구성된 2개의 보드가 양방향 통신이 되는지 확인하는 예제!

2.(코드는 1과 같음) 1에서 게이트웨이와 노드가 소모하는 전류의 양을 멀티미터로 측정해서 결과를 첨부하시오!(평소에는 85, 메시지전송할때 최대 120)

489-1-1(로라게이트웨이).txt

0.00MB

489-1-2(로라노드).txt

0.00MB

3.게이트웨이와 노드에서 보내는 tx파워를 20으로 올렸을때의 소모전류량을 측정하시오!(120ma에서 135ma까지 올라간것을 확인함)

489-3-1(게이트웨이).txt

0.00MB

489-3-2(노드).txt

0.00MB

4.LoRa라이브러리안에 sleep함수가 어떻게 작동되는지 확인하시오!(sleep을 걸면 5ma정도 절약이되더라/대신 수신이 안됨)

489-4-1(게이트웨이).txt

0.00MB

489-4-2(노드).txt

0.00MB

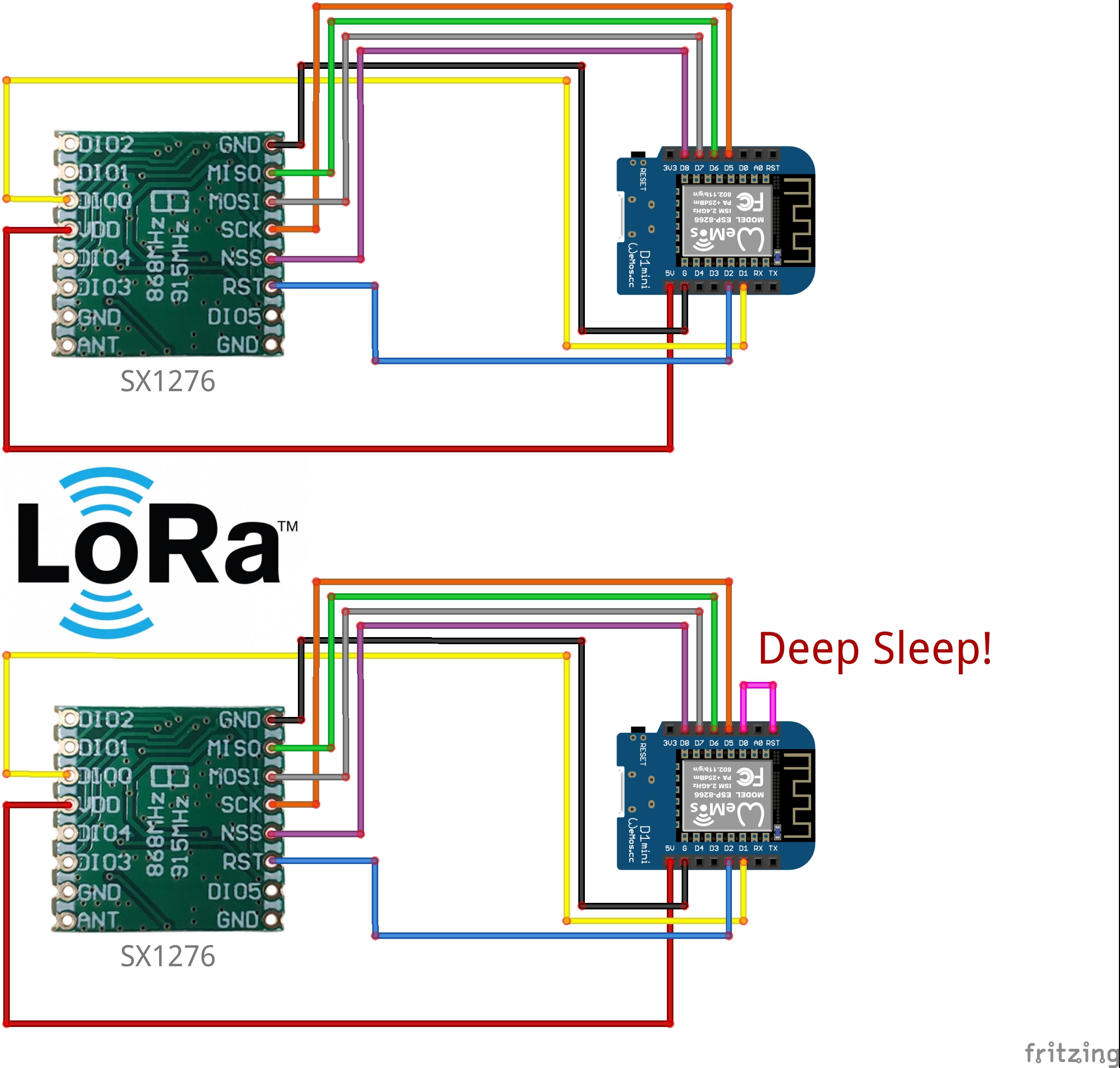

5.센서가 달려있는 노드를 적절한 타이밍에 deepsleep시키시오!(LoRa+wemos d1 mini+ deepsleep의 기본형태의 예제)(딥슬립일때 4.3ma/데이터전송할때 대략80~100ma)

489-5-1(게이트웨이).txt

0.00MB

489-5-2(노드).txt

0.00MB

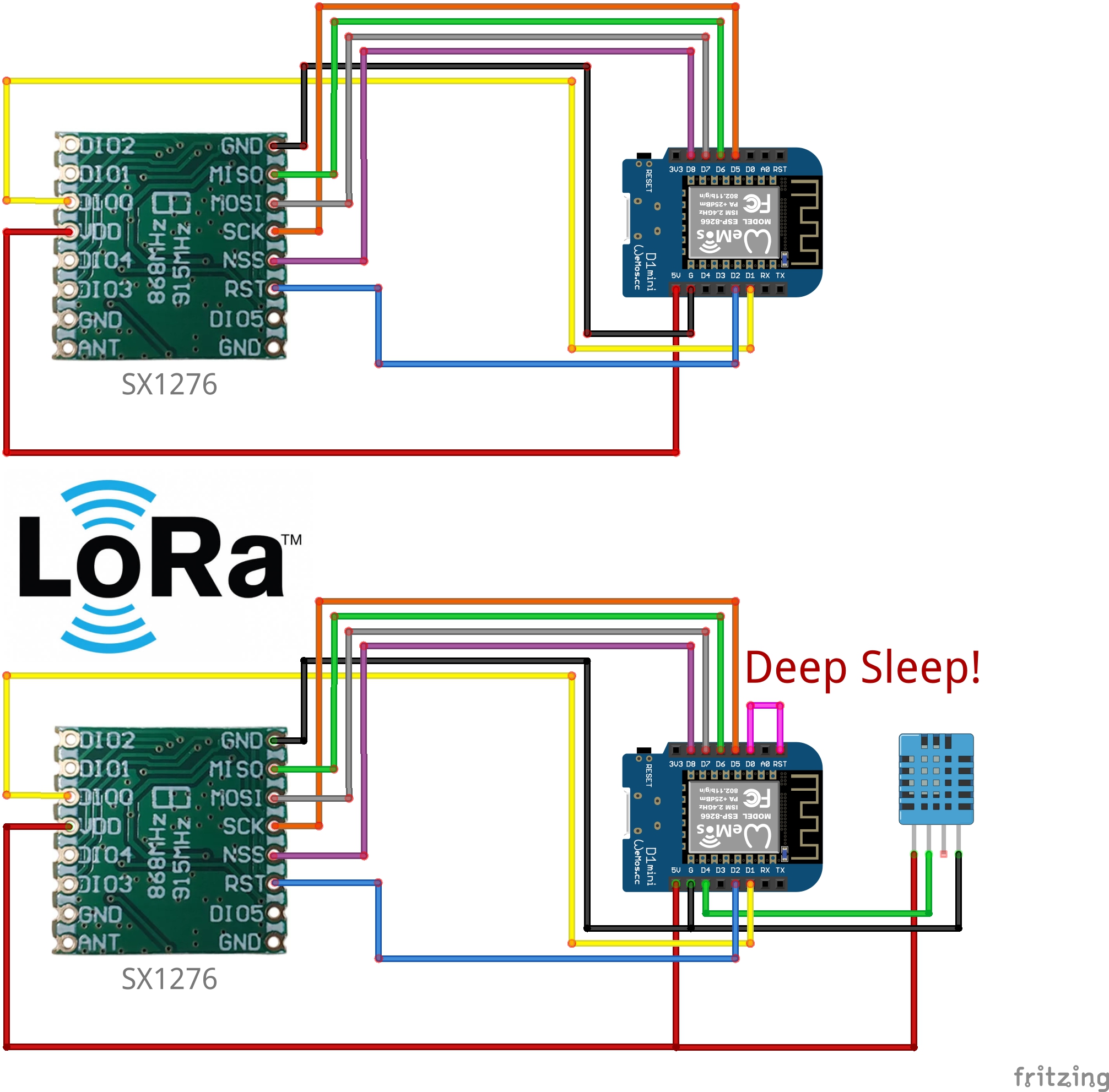

6.노드에 온습도센서(DHT-11)을 연결해서 온도와 습도값을 전송하시오!(딥슬립일때 7.2ma/전송시 80~110)

489-6-1(온습도센서게이트웨이).txt

0.00MB

489-6-2(온습도센서노드).txt

0.00MB

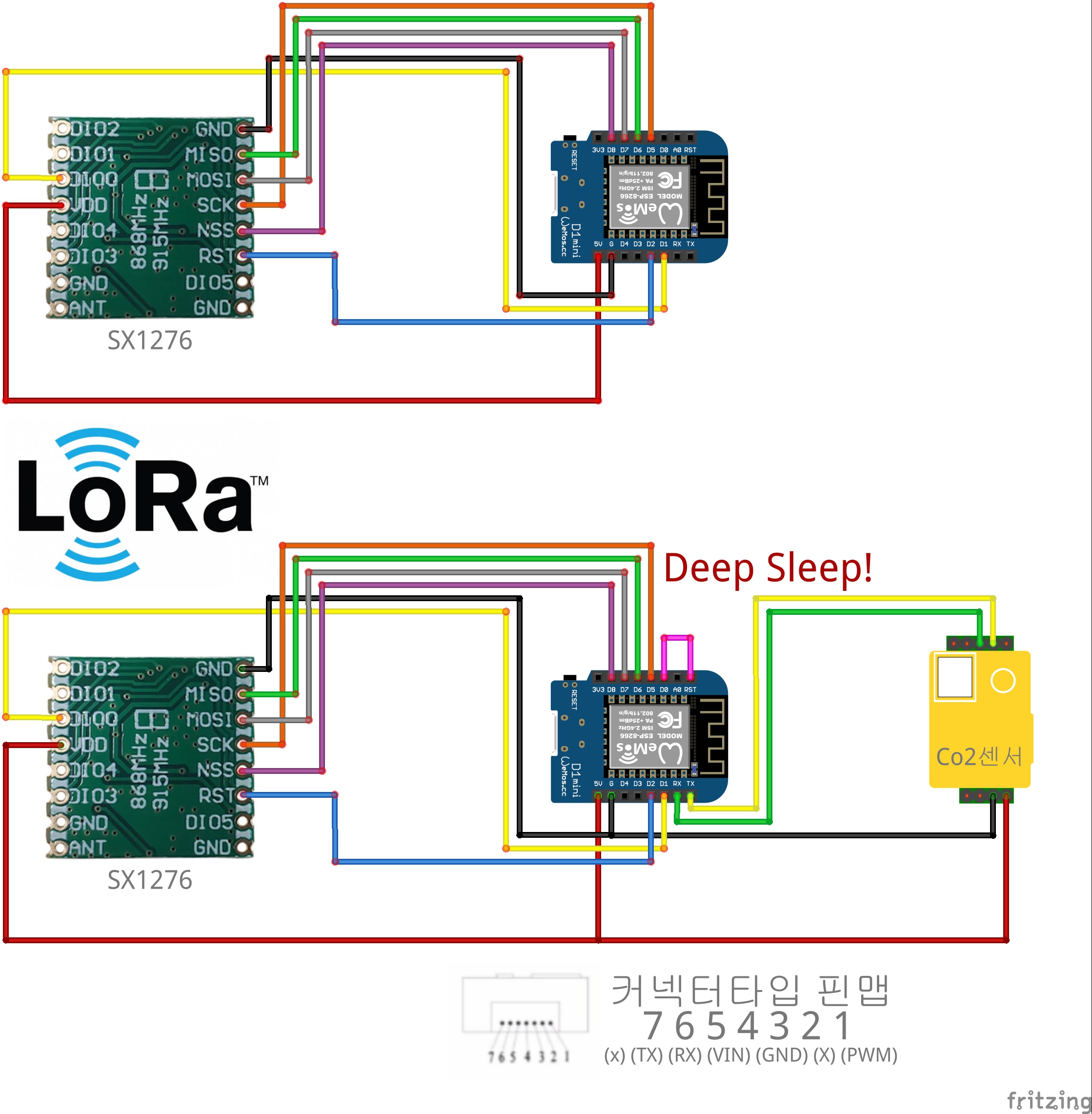

7.노드에 Co2센서(MH-Z19)를 연결해서 이산화탄소농도와 온도를 전송하시오!(Software Serial은 이유는 잘 모르겠지만 작동이 안되어서 Hardware Serial로 작동시킴/딥슬립일때 11.3ma/전송시 100~160ma) 주의 USB로 연결된 시리얼모니터에 결과 안나옴!

489-7-1(co2센서게이트웨이).txt

0.00MB

489-7-2(co2센서노드).txt

0.00MB

관련라이브러리(LoRa/0.8.0)
https://github.com/sandeepmistry/arduino-LoRa
