[아두이노#482] (ESPNOW#8) 데이터 수집노드에 인터넷공유기 연결하기!(ESPNOW+MQTT)(녹칸다/포로리야공대가자)

https://youtu.be/tHRuqp14w04

(ESPNOW#8) 데이터 수집노드에 인터넷공유기 연결하기!(ESPNOW+MQTT)
녹칸다의 ESPNOW 시리즈이다!
ESP보드는 제조사에서 제공하는 보드끼리 통신하는 프로토콜이 있다!
그것이 바로 ESPNOW이다!

ESP32나 ESP8266보드에 별도의 장치를 추가하지 않더라도 서로 통신이 가능하다!
1:1로 구성할수 있고 1:N으로 구성할수 있고 N:N으로 구성할 수 있고 단방향, 양방향 모두 가능한것 같다!

이번편은 직전편까지의 내용을 토대로해서 간단한 메시네트워크를 ESPNOW로 구성하고 최종적으로 연결되는 노드에게는 ESPNOW와 MQTT기능을 동시에 수행하도록 한다!
일단 녹칸다가 개념적으로 해놓은 노드는 3종이 되는 것이다!
1.센서노드 : 자신의 센서데이터를 다음 노드로 전송한다!
2.중계노드 : 수신한 센서데이터를 다음 노드로 전송한다!(#7에서 자신의 센서데이터도 전송하는 것으로 업그레이드 함)
(중계노드는 센서노드의 기능을 포함한다)
3.IoT노드: 데이터의 종착점이고 인터넷공유기와 연결되어서 외부로 데이터를 전송한다!
(이때 IoT노드는 ESPNOW+MQTT코드가 함께 동작하도록 구성한다!)

MQTT로 출력하는 ESPNOW데이터를 아래에서 응용해보는것까지 해보도록 하자!
1.C#윈폼에서 센서데이터를 출력
2.노드레드(node-red)에서 센서데이터를 출력
3.스마트폰 앱(앱인벤터)에서 센서데이터를 출력(생략)



(실제로한거)

1.제일 마지막 노드에 수신되는 정보를 JSON으로 표현해서 일단 시리얼모니터에 출력하시오!

482-1-1.txt

0.00MB

482-1-2.txt

0.00MB

482-1-3.txt

0.00MB

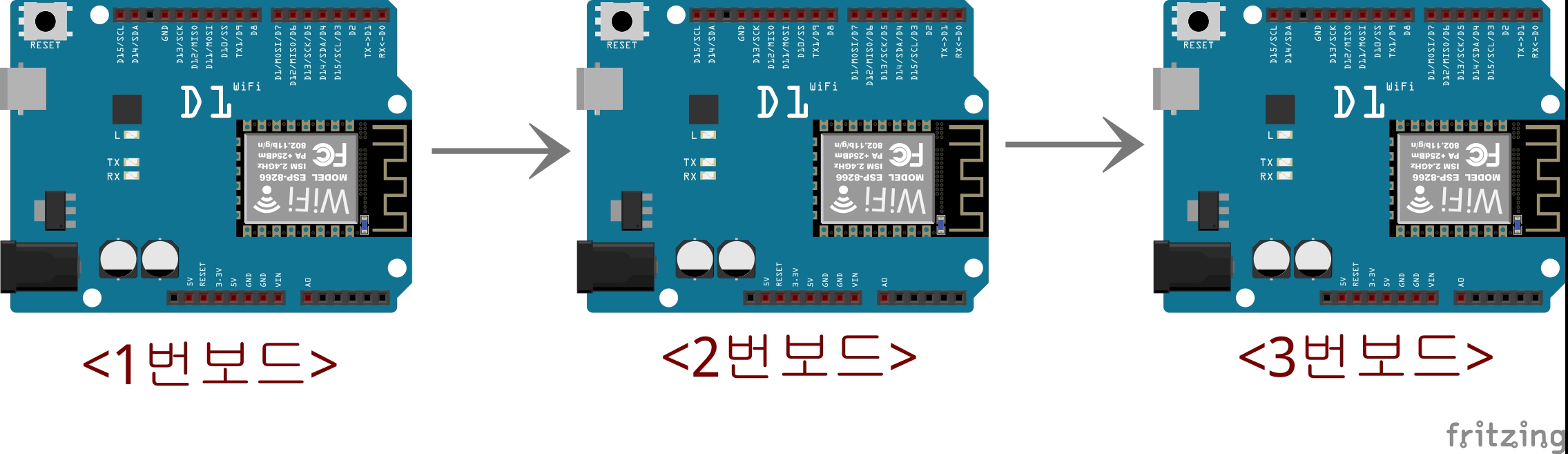

2.(1)예제에서 보드를 4개로 늘리고 예상된 결과와 일치하는지 확인하시오!

482-2-1.txt

0.00MB

482-2-2.txt

0.00MB

482-2-3.txt

0.00MB

482-2-4.txt

0.00MB

3.마지막 종착지가 되는 노드를 wifi공유기에 연결시키고 JSON데이터를 MQTT로 publish하시오!

482-3-1.txt

0.00MB

482-3-2.txt

0.00MB

482-3-3.txt

0.00MB

482-3-4.txt

0.00MB

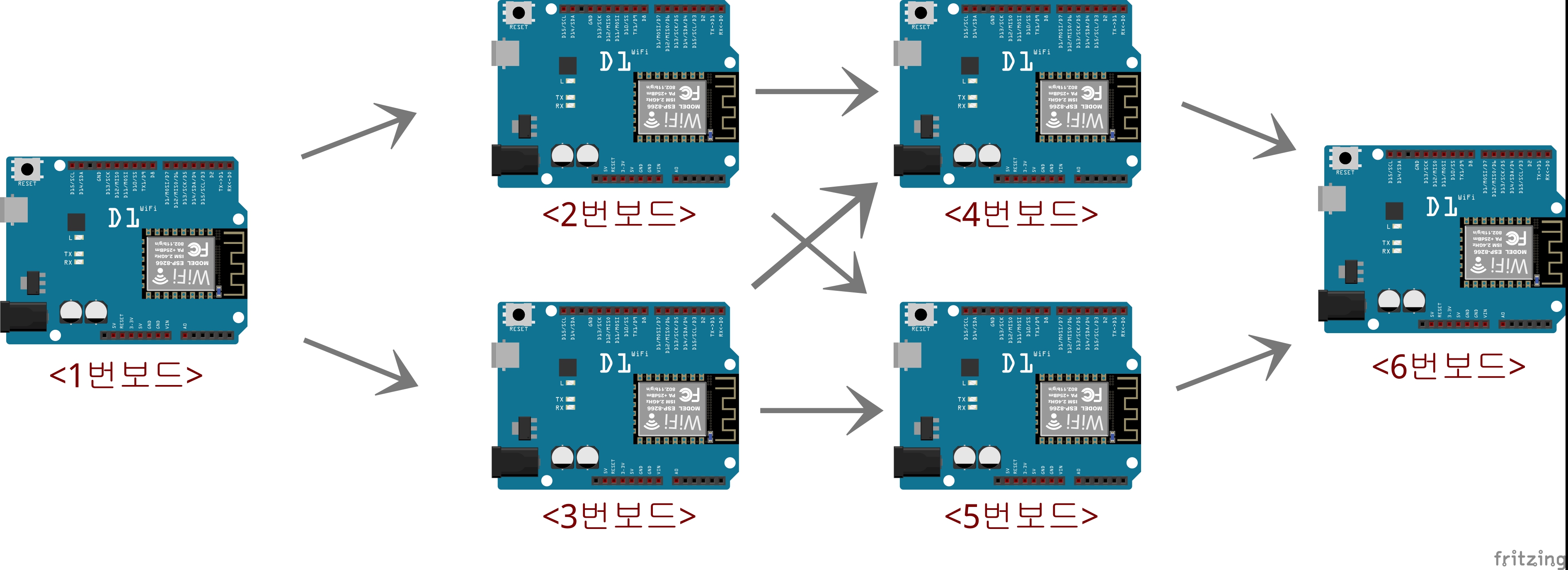

4.보드를 6개로 확장하고 메시네트웍을 간단히 구성하고 전송한 데이터를 확인할 뭔가가 필요한데 C#윈폼에서 그결과를 출력하도록 하시오!(+보드6개로 메시네트웍 구성하기)

example482.zip

6.07MB

482-4-1.txt

0.00MB

482-4-2.txt

0.00MB

482-4-3.txt

0.00MB

482-4-4.txt

0.00MB

482-4-5.txt

0.00MB

482-4-6.txt

0.00MB

5.(4)예제에서 전송한 JSON데이터를 노드레드(node-red)플랫폼에서 출력하시오!(ESP8266코드는4와같음)

482-5(노드레드).txt

0.00MB
