[아두이노#480] (ESP8266) 적외선(IR)리모컨 신호를 캡쳐하고 복제해서 전방향 리모컨 컨트롤러 만들어보기!(녹칸다/포로리야공대가자)

https://youtu.be/mA6dl6tXMo0

(ESP8266) 적외선(IR)리모컨 신호를 캡쳐하고 복제해서 전방향 리모컨 컨트롤러 만들어보기!
이번편은 집에서 흔히 사용하는 리모컨의 신호를 아두이노로 인식하고 반대로 복제해 낼 수 있는지 확인해보는 것이다!
리모컨의 신호를 아두이노로 읽어낼 수 있다면, 반대로 리모컨이 발사하는 신호를 아두이노가 그대로 흉내낼 수 있다!
TV와 아두이노를 직접연결해서 제어할 수는 없지만 리모컨은 가능하다!
그렇다면 아두이노가 리모컨을 제어하면 결국 TV를 제어 했다고 할 수 있는 것이다!
(녹칸다는 현재 TV와 IPTV셋톱박스를 제어하는데 흥미가 있음)

녹칸다가 사용하는 KT IPTV의 리모컨 신호를 알아내서 그대로 발사 했을때 TV가 작동되는지 알아보자!
그리고 리모컨으로 아두이노를 간단히 제어할 수 있도록 해보자!
(리모컨으로 아두이노 제어하기!)
최종적으로는 아두이노가 어떤 기능을 하기 위해서 전송해야하는 리모컨 신호를 학습시켜서 작동할 수 있도록 해보자!

예를들어 아두이노에 달려있는 LED가 켜지거나 꺼지는데 어떤 리모컨으로 신호를 보내줘야하는지는 모르는 상태이다!
이때 학습기능을 작동시키고 정해진 시간내 리모컨 버튼을 누르면 다음번 부터는 리모컨의 그 버튼을 눌르면 작동되는 것이다!
(이러한 정보는 까먹으면 안되니 EEPROM에 기록해두어야 할 것이다)



(실제로한거)

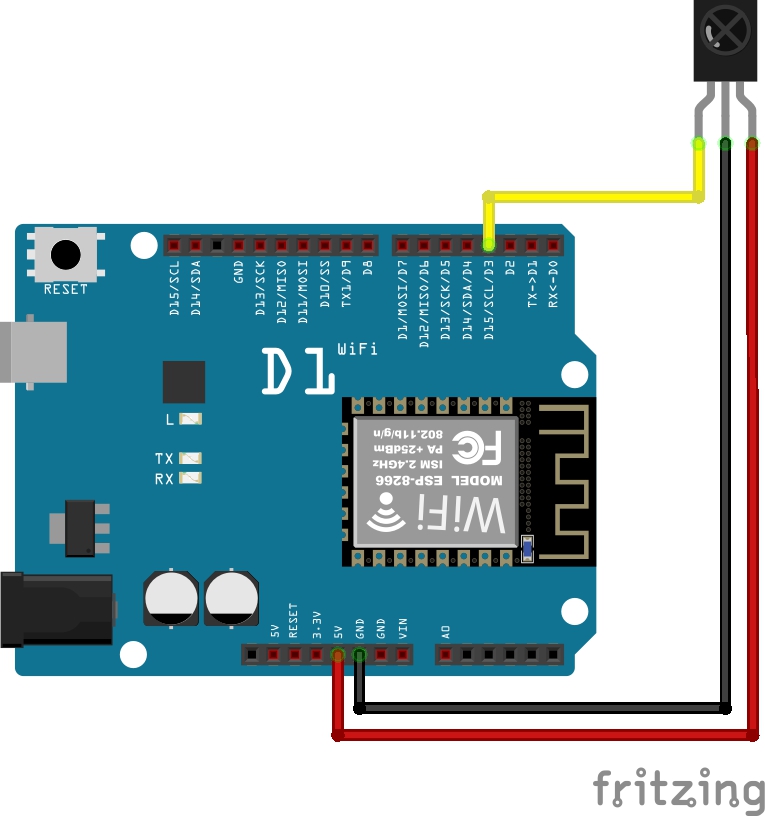

1.ESP8266에 IR수신기를 장착하고 리모컨신호를 읽어라!

480-1(리모컨신호읽기).txt

0.00MB

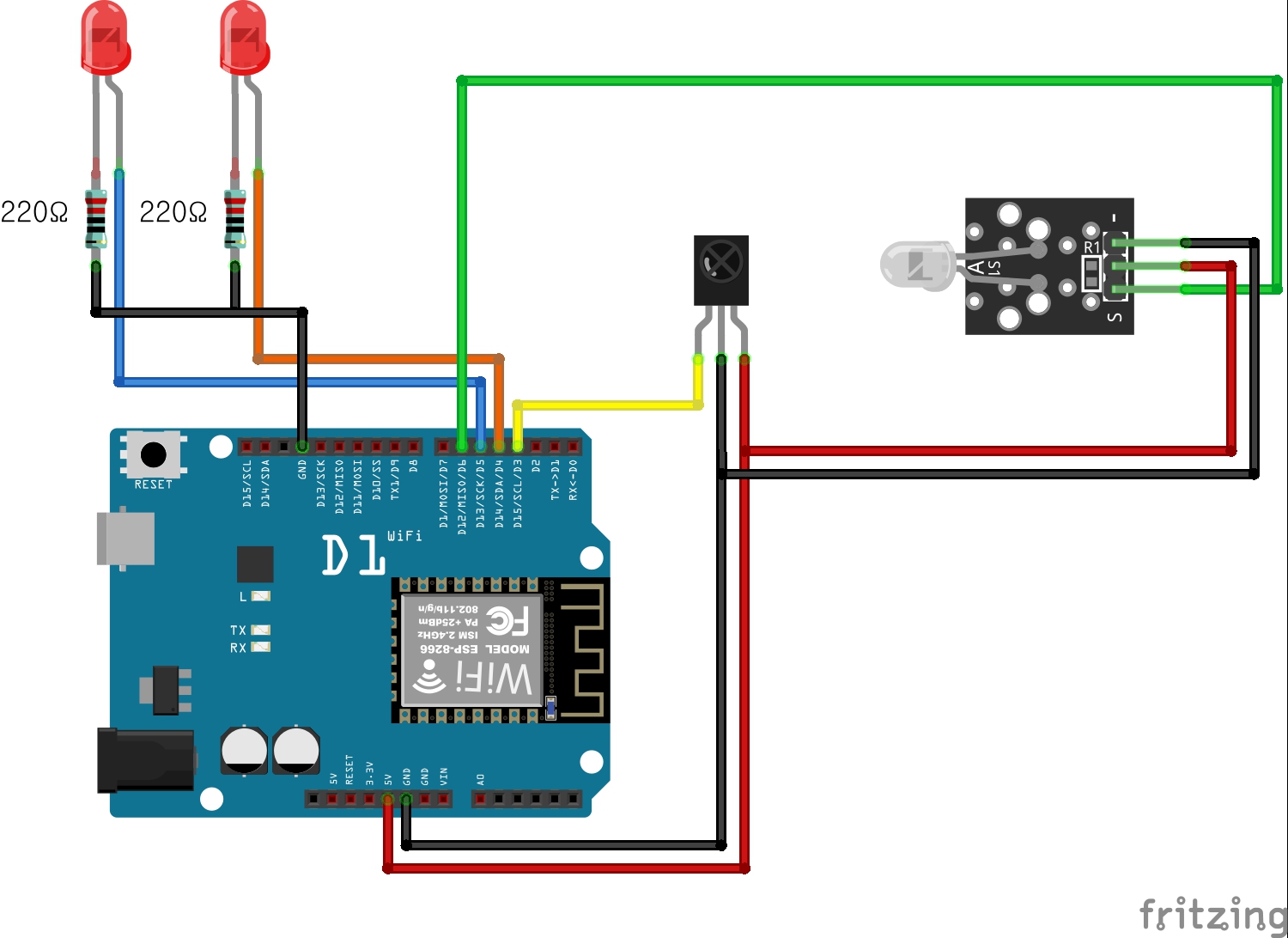

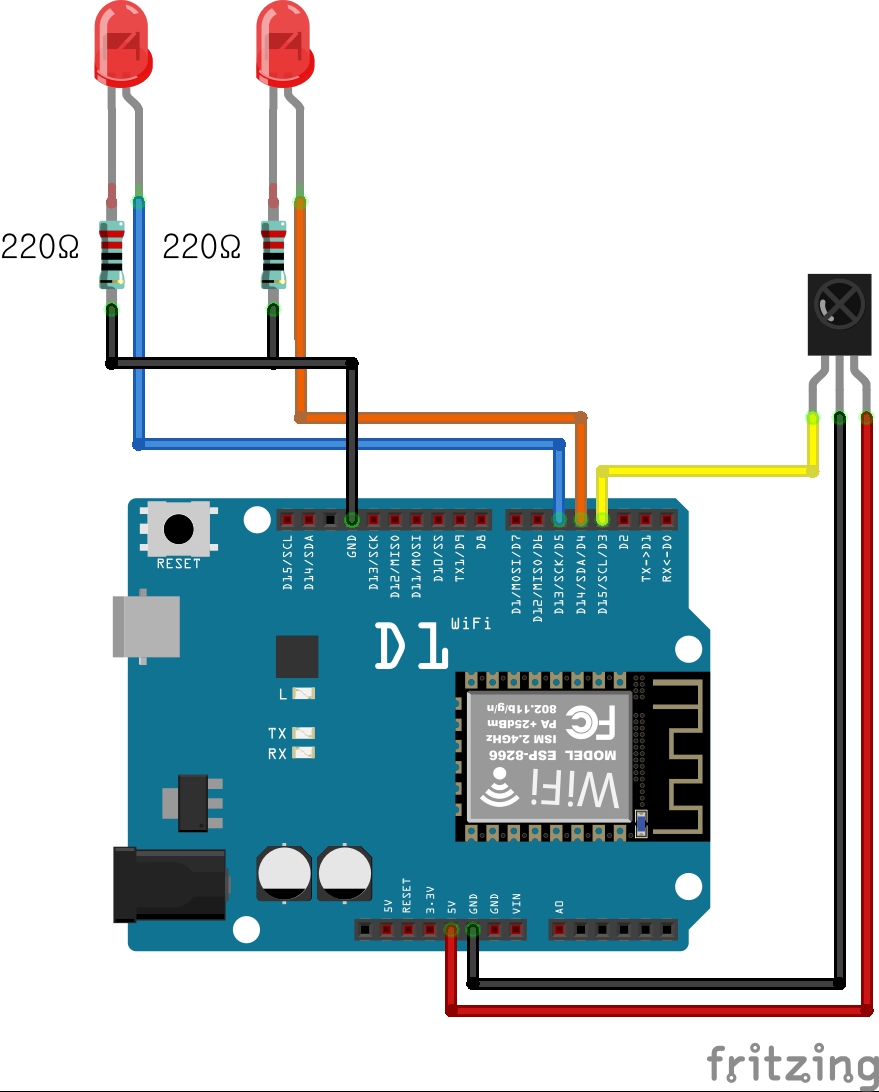

2.LED 2개를 연결하고 리모컨에 1번을 누르면 1번LED가 토글되고 2번버튼을 누르면 2번LED가 토글되도록 하시오!

480-2(간단한LED제어).txt

0.00MB

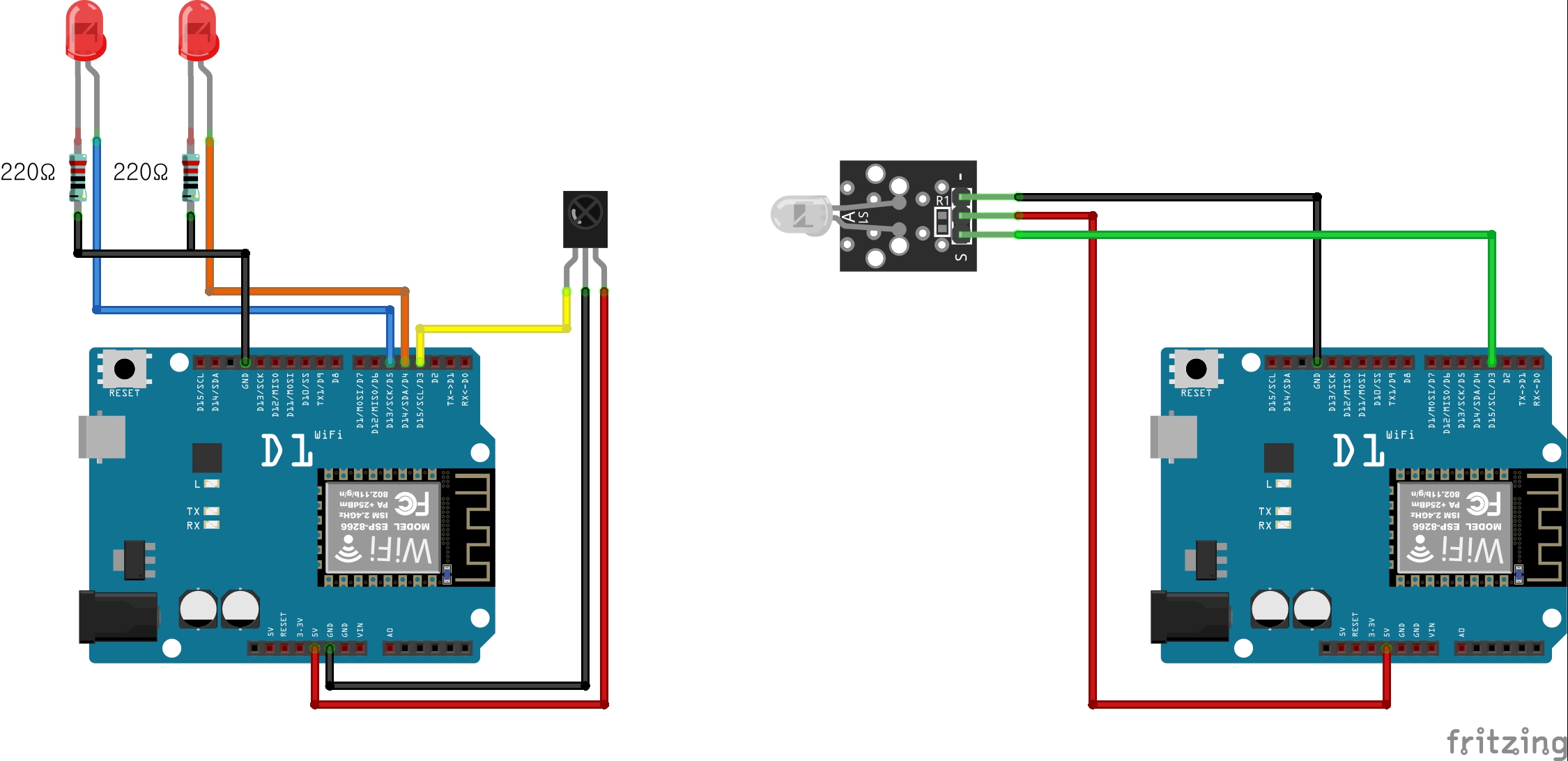

3.보드를 1대더 준비해서 D3에 리모컨 송신모듈을 연결하고 녹칸다의 리모컨에서 1번과 2번버튼을 눌렀을때의 신호를 발사하시오!

480-3(리모컨신호전송하기).txt

0.00MB

4.리모컨의 임의의 버튼을 눌렀을때 작동되도록 하기 위해서 학습시키시오!

480-4(리모컨학습시키기).txt

0.00MB

5.(4)예제에서 학습된 결과를 EEPROM에 기록하고 재부팅될때 불러와서 사용할 수 있도록 하시오!

480-5(EEPROM에기록하기).txt

0.00MB

6.(5)에서 학습된 리모컨 신호를 송신하는 예제를 만드시오!

480-6(학습된신호송신하기).txt

0.00MB

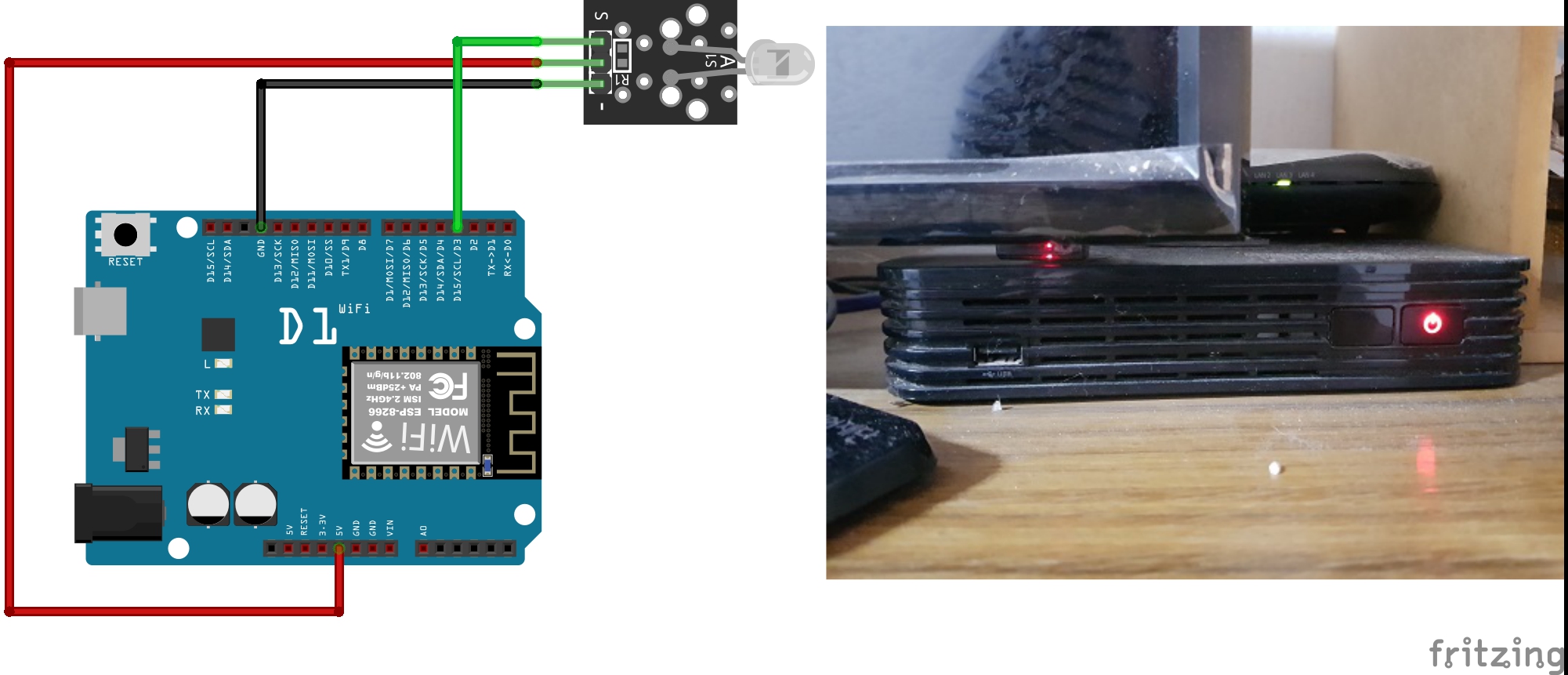

7.KT IPTV 셋톱박스에 켜고끄는 리모컨신호를 카피해서 MQTT로 전송하는 예제를 구현하시오!

480-7(IPTV켜고끄는예제).txt

0.00MB

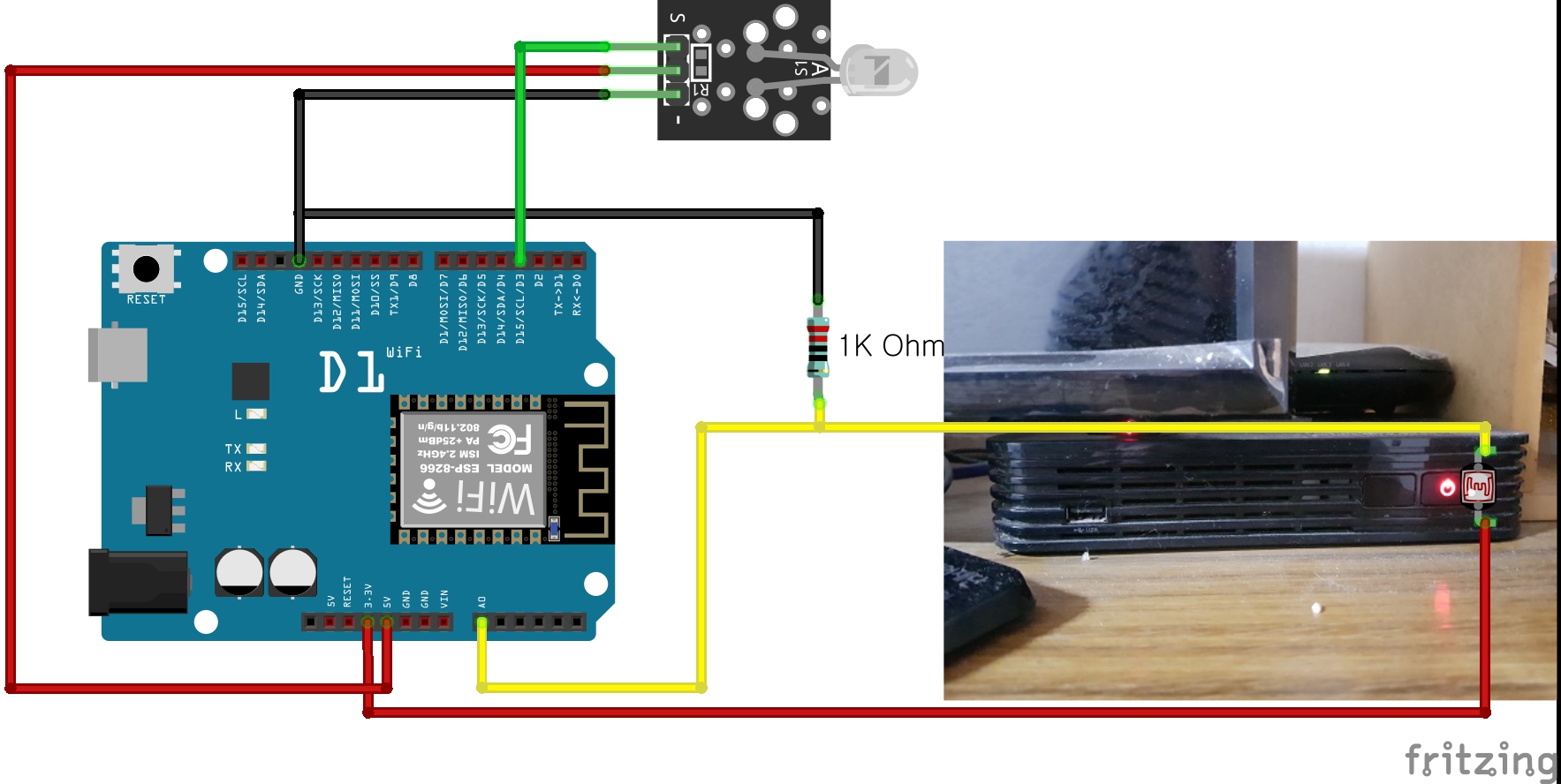

8.479편예제와 연계해서 IPTV의 셋톱박스가 켜졌는지 꺼졌는지 판정하고 원격으로 on/off할수있는 기능을 구현하시오!

480-8(IPTV컨트롤최종버전).txt

0.01MB

9.(보너스)C#윈폼으로 (8)번예제에서 만든 보드를 제어하시오!

example480.zip

1.17MB

관련라이브러리(IRremote_esp8266/2.7.13)
https://github.com/crankyoldgit/IRremoteESP8266
