[아두이노#450] (HA#2) ESPHome에서 ESP8266보드에 연동가능한 센서 확인해보기(1부)(녹칸다/포로리야공대가자)

https://youtu.be/lniJlUBmGHE

(HA#2) ESPHome에서 ESP8266보드에 연동가능한 센서 확인해보기(1부)
녹칸다의 홈어시스턴트와 ESPHome시리즈이다!
사물인터넷(IoT)과 자동화분야에서 가장 활용도가 높아 보이는 플랫폼이다!
Home Assistant는 리눅스OS에서 구동가능하고 대표적으로 라즈베리파이에서 활용할 수 있다!
그러나 녹칸다는 처음 시작하시는 분들의 접근성이 용이하도록 하기 위해서 WIndows10을 기준으로해서 홈어시스턴트 시리즈를 출발 해보도록 한다!
녹칸다의 개발보드 : Wemos d1r1

이번편에서는 녹칸다가 보유하고 있는 아두이노용 센서와 모듈들을 ESPHome에서 어디서부터 어디까지 연동할 수 있는지 테스트 해보는 것을 주요내용으로 한다!
(센서와 모듈목록은 채널 커뮤니터에 올려두도록 함)



(실제로한거)

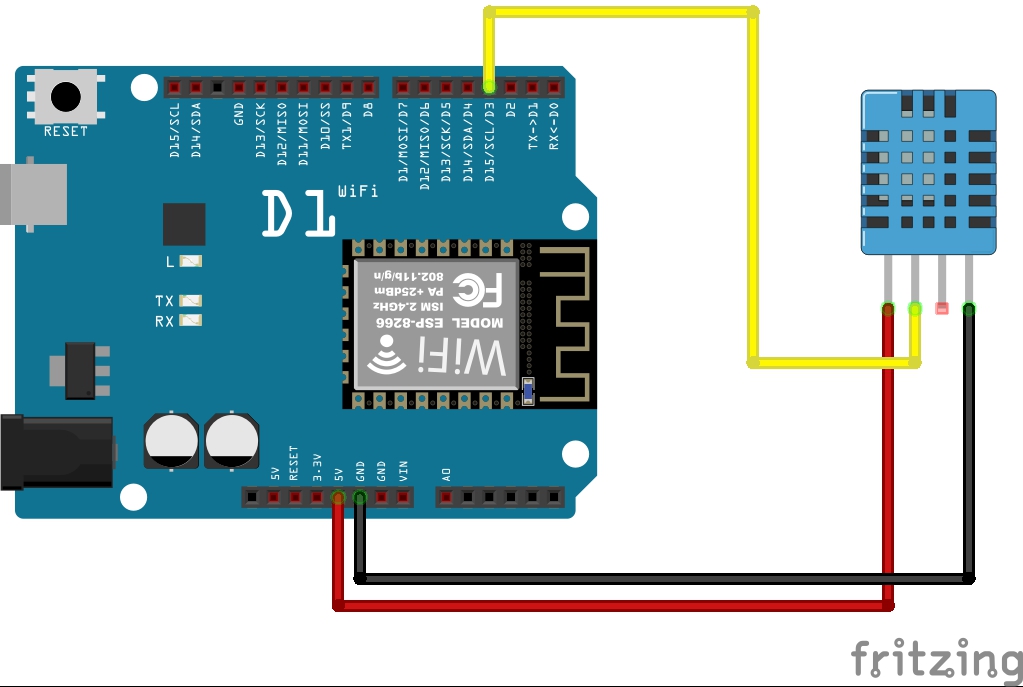

1.ESP8266에 D3에 온습도센서를 연결하고 ESPHome에서 측정하시오!(최소 간격 2초)

450-1(온습도센서).txt

0.00MB

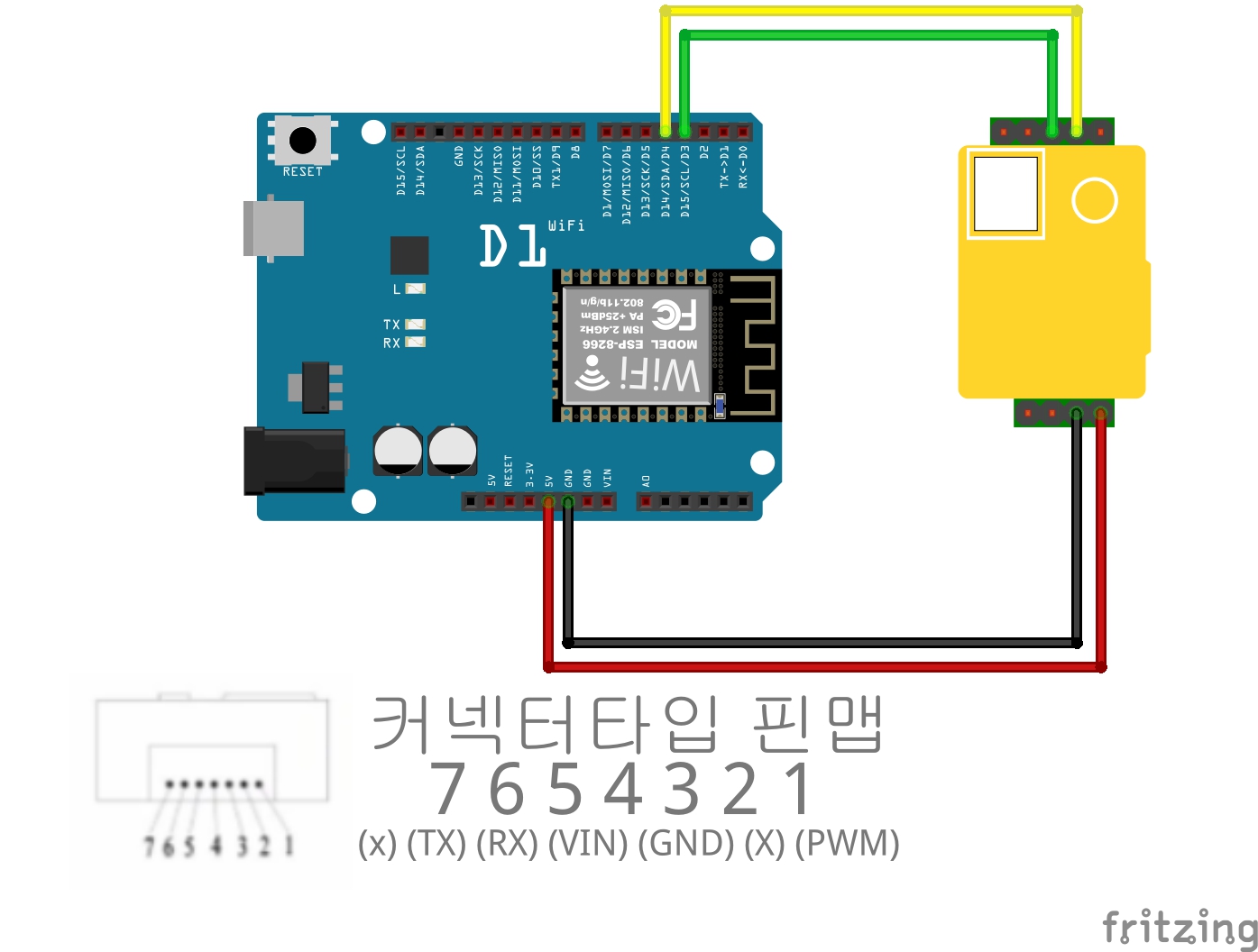

2.ESP8266에 Co2센서의 Tx핀을 D3에 연결하고 Rx핀을 D4에 연결해서 ESPhome에 전송하시오!(가급적 name에 한글을 쓰지말것)

450-2(이산화탄소센서).txt

0.00MB

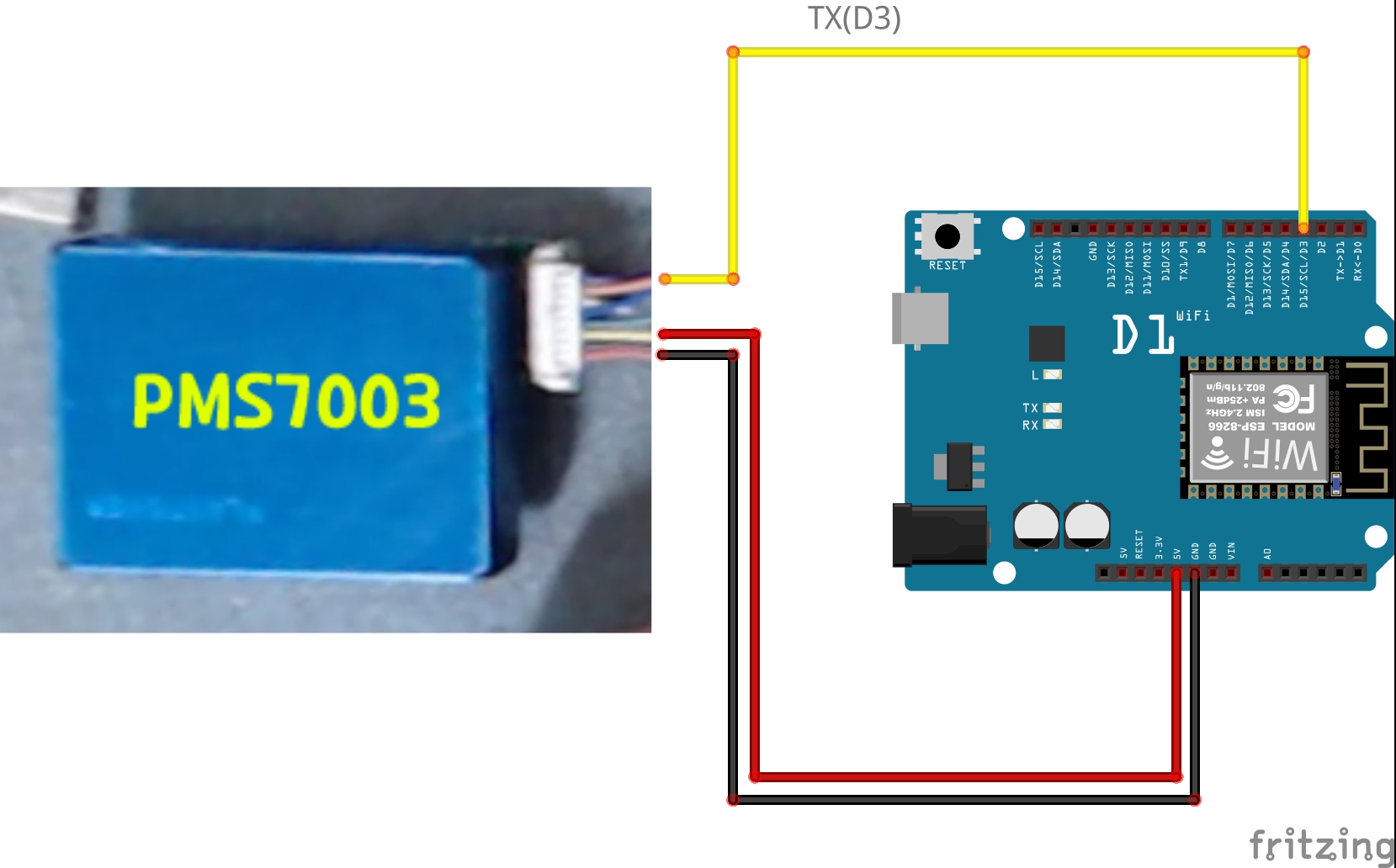

3.ESP8266에 미세먼지센서의 Tx핀만 D3에 연결하고 측정값을 전송하시오!

https://esphome.io/components/sensor/pmsx003.html

450-3(미세먼지센서).txt

0.00MB

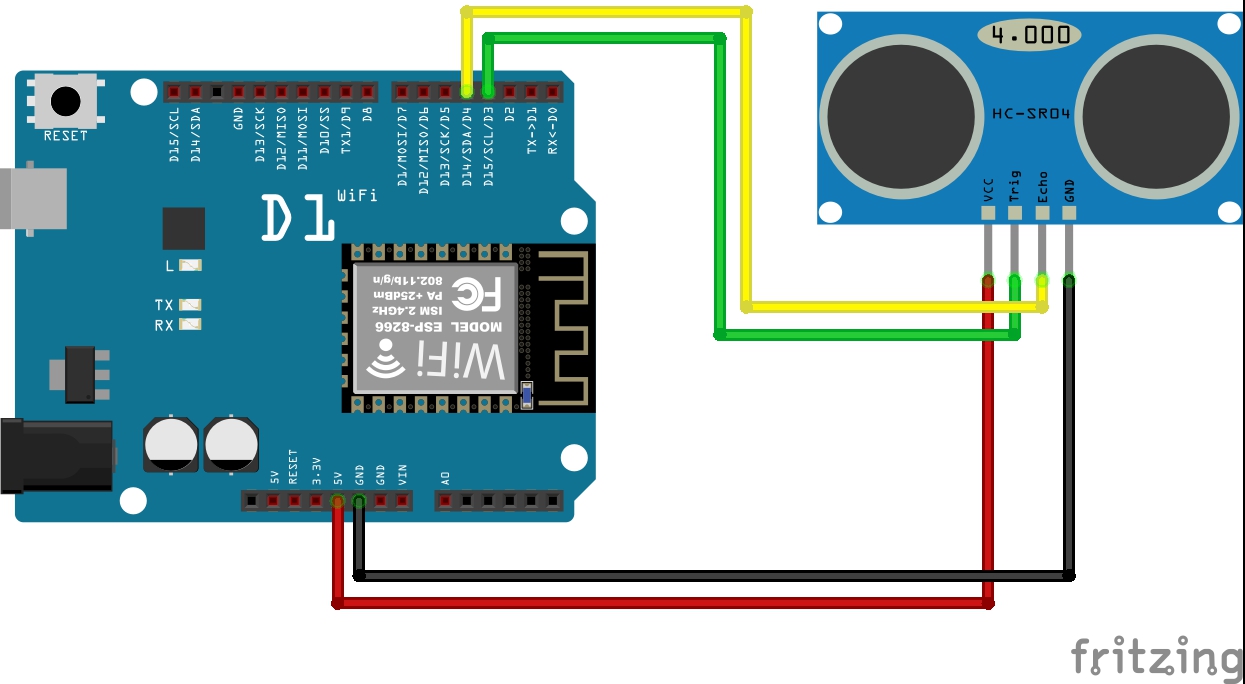

4.초음파센서(HC-SR04)를 Trig핀을 D3에 Echo핀을 D4에 연결해서 측정하시오!

450-4(초음파센서).txt

0.00MB

5.DS18B20센서를 D3에 연결하고 측정하시오!(얘는 좀 까다로운 녀석이다..ID를 직접 알아내야함!)

450-5(ds18b20).txt

0.00MB

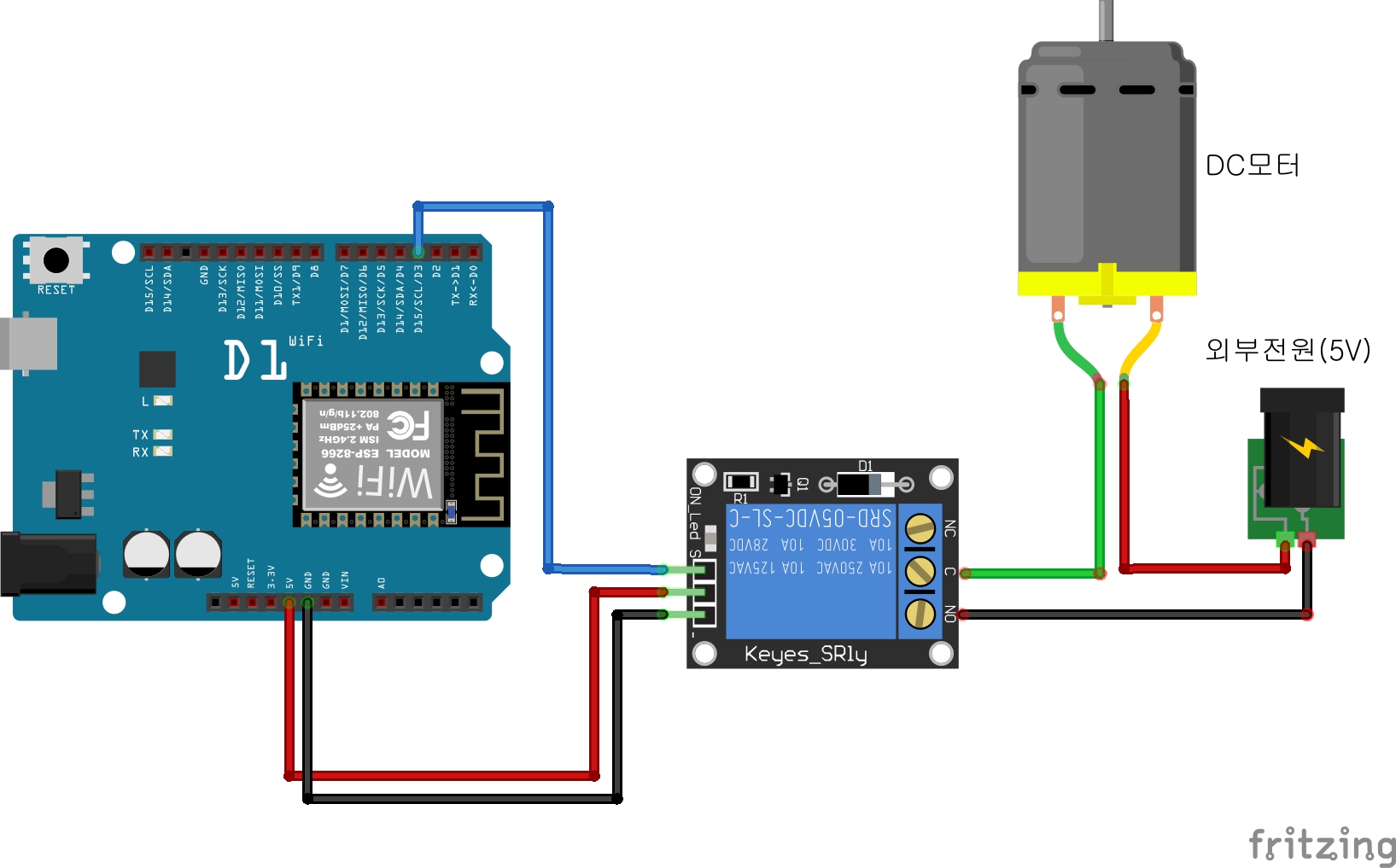

6.ESP8266에 D3핀에 릴레이를연결하고 on/off하시오!

450-6(릴레이).txt

0.00MB

7.로터리엔코더를 CLK핀을 D3에 DT핀을 D4에 연결하고 ESPhome과 연동하시오!

450-7(로터리엔코더).txt

0.00MB

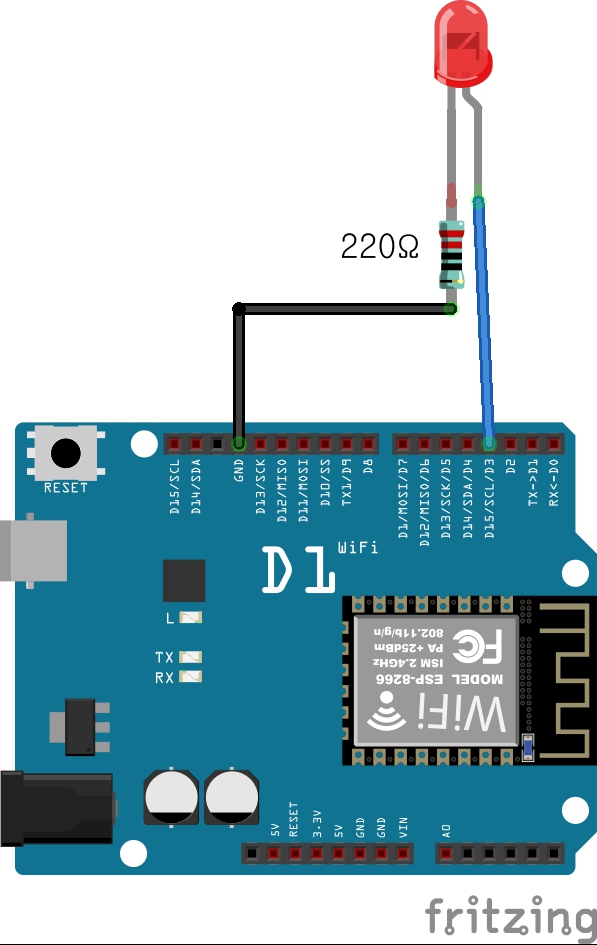

8.LED 1개를 D3에 연결하고 밝기제어를 하시오!

450-8(led밝기제어).txt

0.00MB

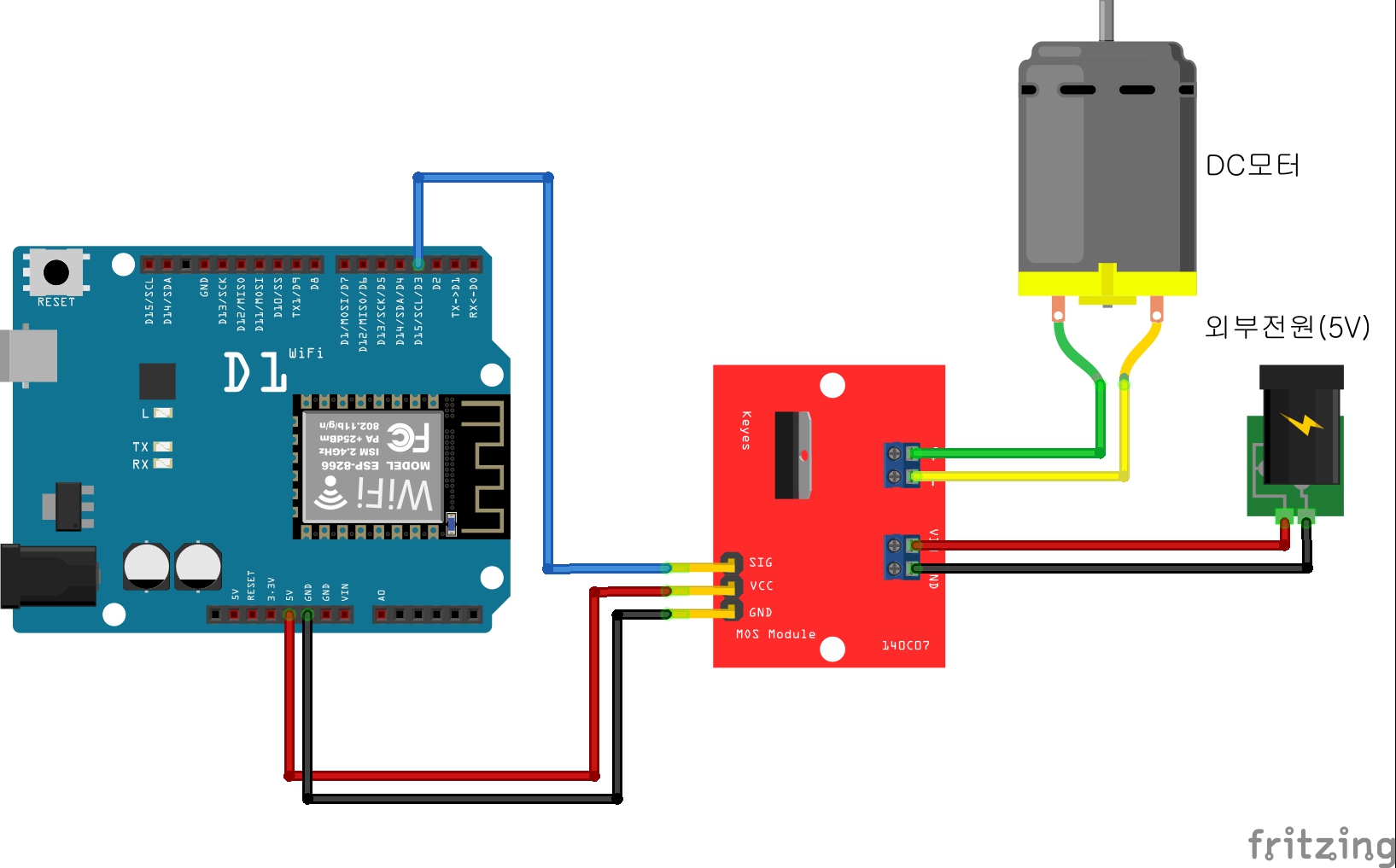

9.모스펫(IRF520)에 DC모터를 연결해서 속도제어를 하시오!

450-9(모스펫).txt

0.00MB

10.모터드라이버의 IN3, IN4, ENB를 순서대로 D3, D4,D5에 연결해서 ESPHome으로 속도와 방향을 제어하시오!

450-10(모터드라이버L298N).txt

0.00MB

11.비접촉수위센서(XKC-Y25-V)를 D3에 연결해서 물이 있는지 없는지를 감지하시오!

450-11(비접촉수위센서).txt

0.00MB

(ESPHome 참고자료)
https://esphome.io/
