[아두이노#399] KF94마스크와 미세먼지센서(PMS7003)으로 만드는 학습용 공기청정기 만들기!(공기청정기1편)



https://youtu.be/TNs5ENTgPEI

KF94마스크와 미세먼지센서(PMS7003)으로 만드는 학습용 공기청정기 만들기!(공기청정기1편)

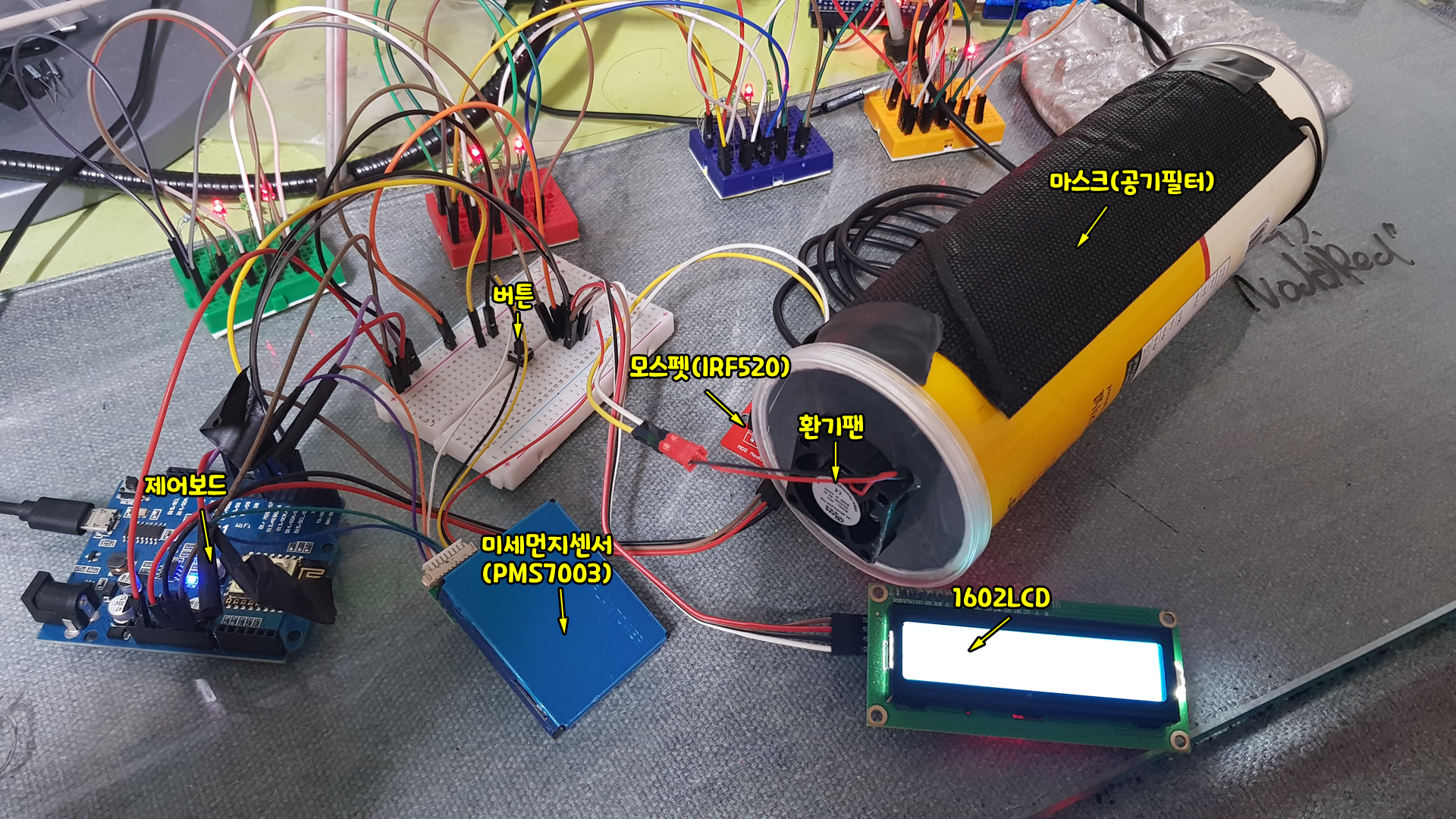

녹칸다의 학습용 공기청정기 만들기 시리즈이다!
이번편은 아두이노로 학습용 공기청정기의 기본형태를 만들어보도록 한다!
필터는 요즘 흔히 쓰고 다니는 마스크로 하면 될 듯하다!
공기청정기의 팬은 5V용 쿨링팬을 사용하고 쿨링팬의 속도를 제어하기 위해서 모스펫(IRF520)을 활용하도록 한다!
공기청정기의 제어는 일단 원버튼으로 꺼짐-1단-2단-3단-오토 형태로 전환시킨다!
공기청정기는 미세먼지농도를 측정하고 PMS7003을 이용해서 측정값한다!
공기청정기 상태를 출력하는 디스플레이는 OLED모듈인 SSD1306으로 표현하면 될 듯하다!
1편에서 공기청정기의 기본형태를 구현하고 업그레이드 해보도록 하자!
(SSD1306과 PMS7003이 충돌나서 1602LCD로 대체됨)



399(공기청정기예제기본형모델).txt

0.00MB

관련라이브러리(PMS7003/1.1.0)
https://github.com/fu-hsi/pms
관련라이브러리(LiquidCrystal_I2C/1.1.2)
https://github.com/johnrickman/LiquidCrystal_I2C
