[아두이노#345] modbus rtu 4채널 릴레이 아두이노로 제어해보기! (RS485/modbus rtu#2/녹칸다/포로리야공대가자)



(*) RS485 MODBUS 예제는 녹칸다의 아두이노 547편에서 업그레이드가 진행됨

https://bota.tistory.com/2131



modbus rtu 4채널 릴레이 아두이노로 제어해보기! (RS485/modbus rtu#2)
녹칸다의 rs485 modbus rtu 시리즈이다!
녹칸다의 RS485예제(#124)는 이미 구현되어있지만 자체적인 프레임 규격을 가지고 있어서 modbus에 적용하기에는 어려운 상태이다!
과거 구현했던 RS485예제를 modbus 규격에 맞도록 수정하고 아두이노와 연결해서 활용하는 것을 목표로 하는 시리즈이다!
이번편에서는 modbus rtu로 제어되는 4채널 릴레이를 아두이노에서 제어할 수 있는지 알아보자!
아래와 같은 순서로 진행해보도록 하자!
1.연결하고 기술문서를 살펴보면서 제어방법에 대해서 알아보기!
2.기술문서에 있는 내용을 함수화 해보기!
3.아두이노에 버튼을 달아서 4채널 릴레이를 제어해보기!
4.릴레이의 작동상태를 LED를 이용해서 표현해보기!
5.아두이노에 FND모듈과 버튼을 달아서 4채널 릴레이를 지연시켜서 제어해보기!



modbus4채널릴레이정보.txt

0.00MB



345-1(modbus rtu 4채널 릴레이를 제어하는 코드).txt

0.01MB

345-2(버튼4개로 4채널 릴레이 컨트롤하기).txt

0.01MB

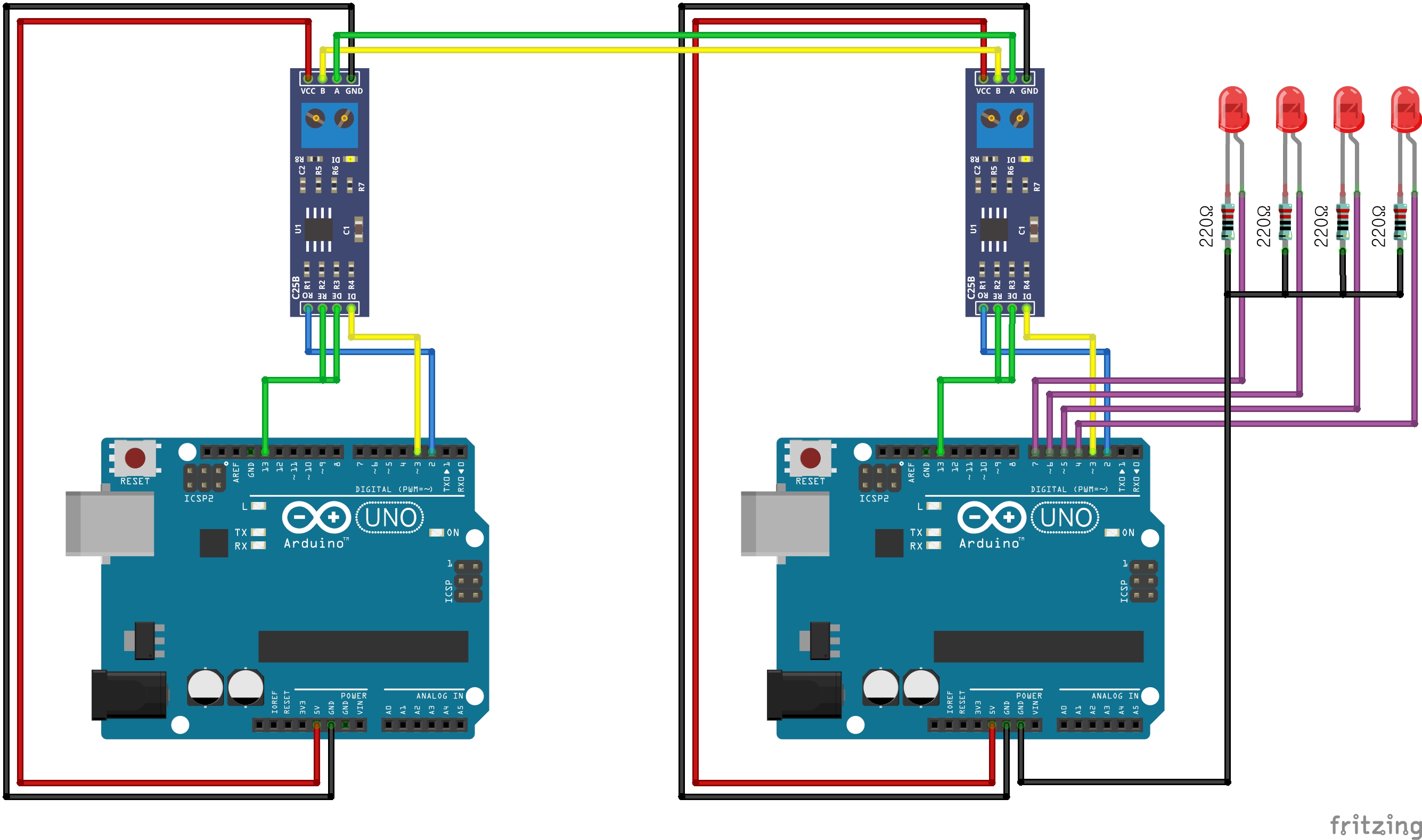

345-3-1(아두이노끼리modbus마스터).txt

0.00MB

345-3-2(아두이노끼리modbus슬레이브).txt

0.00MB

345-4-1(아두이노끼리modbus마스터).txt

0.00MB

345-4-2(아두이노끼리modbus슬레이브_led제어).txt

0.00MB
