(기상관측소#2) 풍향계(Wind vane/MISOL/WH-SP-WD)를 아두이노에 사용해보기!(Weather Station시리즈)
녹칸다의 기상관측소(weather station) 시리즈이다!
기상관측을 위한 센서는 기능적으로 구현하기가 그렇게 어렵지는 않다!
그러나 항상 이런 질문을 받게 될 것이다! (직접 만든 센서.. 그거.. 정확해요..?)
DIY한 센서는 정확함?을 어필하기에는 명분이 부족하므로 기상관측소 시리즈에서는 제품을 활용해보도록 한다!
MISOL이라는 회사의 기상관측을 위한 센서와 프레임을 세트로 구입했다!(후원 해주신 분들 감사!)
아래와 같은 구성품이 있다!
1.풍속계(Anemometer/WH-SP-WS)
2.풍향계(Wind vane/WH-SP-WD)
3.측우기(Rainfall/WH-SP-RG)
4.온습도센서(이건 아두이노에서 실질적으로 사용하기가 어려움)
이번편에서는 풍향계를 아두이노에 연결하고 바람의 방향을 측정하기 위해 필요한 원리에 대해서 알아보도록 하자!
바람의 방향을 알아 냈다면 FND모듈(TM1637)과 1602LCD를 이용해서 결과를 표현해보자!
마지막으로 특정한 풍향이 감지되었을때 LED를 점멸시키는 예제와 부저(buzzer)의 비프음을 발생시키는 예제를 만들어보자!

(기술문서)
https://cdn.sparkfun.com/assets/8/4/c/d/6/Weather_Sensor_Assembly_Updated.pdf



1.전압분배법칙을 이해하기 위한 간단한 저항측정기 만들어보기!
2.풍향계의 각방향을 간단한 if-else구조로만 표현하는 예제!
3.(2)예제를 조금더 쓰기 편한 형태로 가공해보자!
4.(3)예제를 조금더 가공해보자!

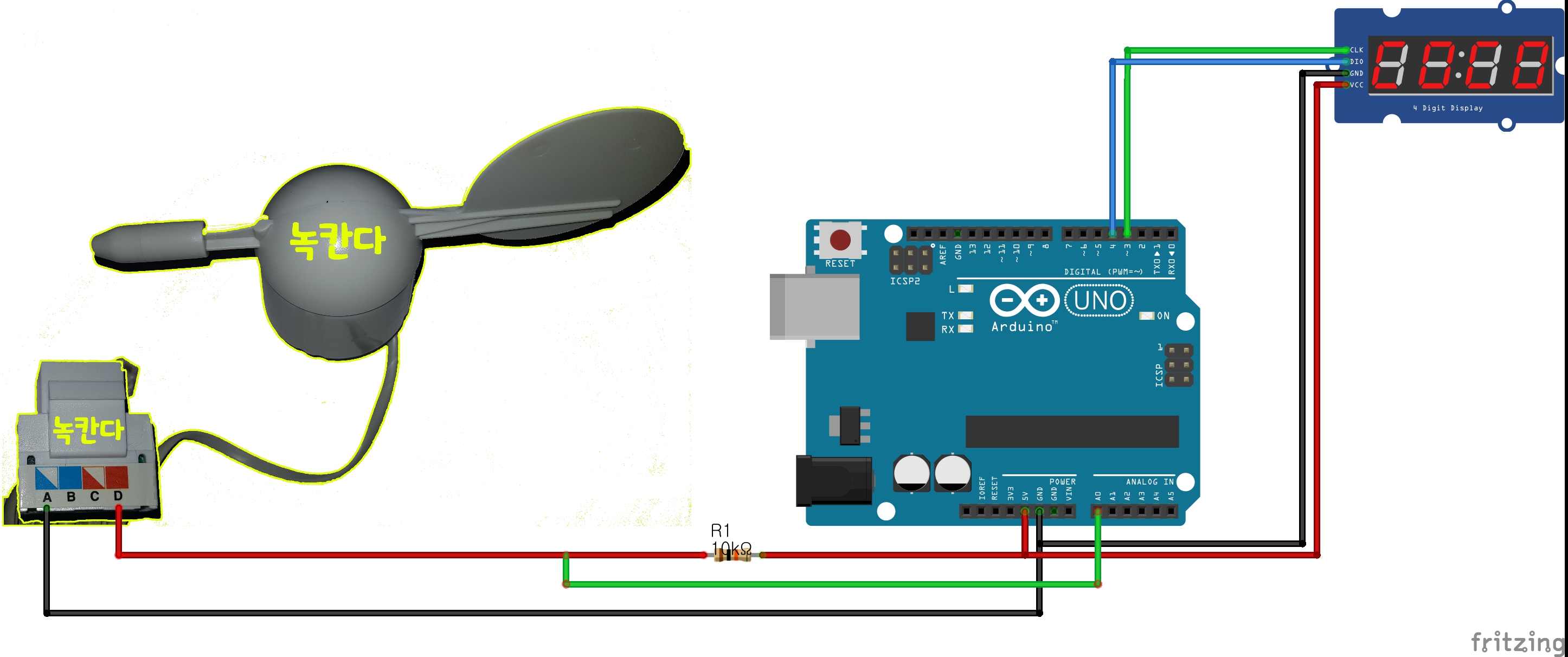

5.(4)예제에서 FND모듈(TM1637)을 연결해서 측정한 각도값을 출력하시오!



337-1(저항측정기).txt

0.00MB

337-2(풍향측정하기1).txt

0.00MB

337-3(풍향측정하기2).txt

0.00MB

337-4(풍향측정하기3).txt

0.00MB

337-5(풍향각도값FND모듈에출력하기).txt

0.00MB
