[아두이노#277] (NODERED#13) 비접촉전류센서(SCT013-030)를 이용한 전력모니터링! (아두이노와 시리얼통신을 이용한 시리즈/녹칸다/포로리야공대가자)



(NODERED#13) 비접촉전류센서(SCT013-030)를 이용한 전력모니터링! (아두이노와 시리얼통신을 이용한 시리즈/녹칸다/포로리야공대가자)
*주의* 220V전기를 사용하기 때문에 함부로 따라하지 마시오!!
-녹칸다의 윈도우버전 NODERED를 아두이노와 시리얼포트로 연결해서 활용해보는 시리즈이다!
-이번 시리즈는 향후 라즈베리파이에서 NODERED를 활용할때 참조자료로 활용한다!
-참고로 녹칸다는 NODERED를 잘하지는 못하고 흥미유발을 위한 기본적인 기능만 사용할 예정이다!
-NODERED를 활용하면 웹서버가 생성되고 스마트폰을 이용해서 아두이노와 소통할 수 있는 예제를 간단히 구현할 수 있다!(웹UI를 제공한다)
-더 수준높은 기능을 구현하려면 직접 찾아보고 응용해보면 될 것같다!(진입장벽을 낮춰주고자 하는 것이다!)
-이번편은 220V전구를 제어하고 전구가 빨아먹는 전기의 양을 센서로 측정해보는 시간이다!

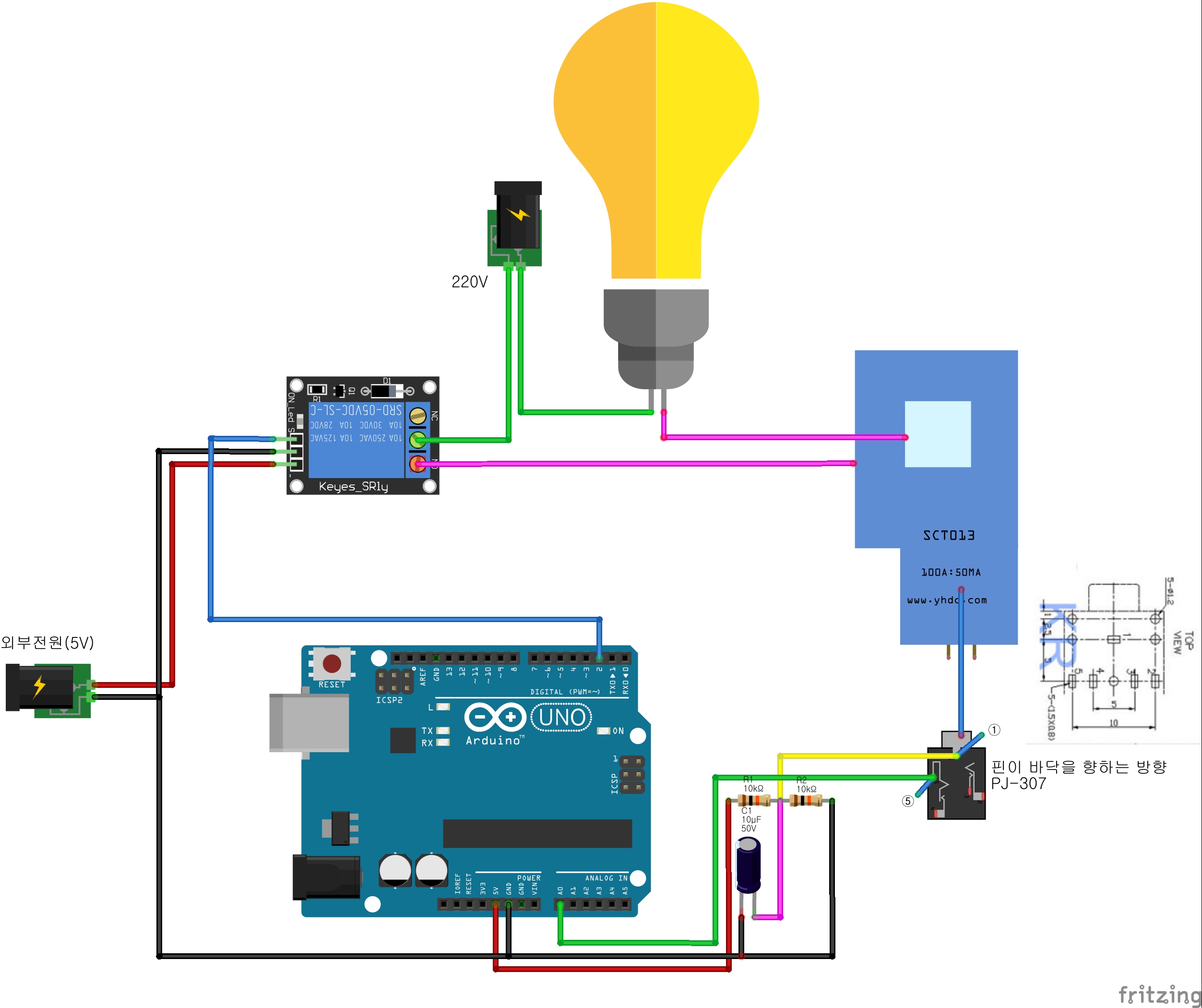

-아두이노에 릴레이와 비접촉전류센서(SCT013-030)를 연결한다!(연결 하는 방법에 대해서 알아보자!)
-node-red의 웹UI로 릴레이를 이용해서 220V전구를 ON/OFF한다!
-비접촉전류센서에서 순간전력과 누적전력량을 계산해서 node-red쪽으로 넘긴다음 시각화 해보자!
-아두이노에 노이즈 문제 때문에 활용하는 방법이 만만하지는 않을 것이다!(어떤 전략을 적용할지 알아보자)
-스마트폰으로 220V전구를 제어하고 그때 누적전력량을 측정해보자!



277-1.txt

0.00MB

277-1-flow.txt

0.00MB



관련라이브러리(emonlib)

https://github.com/openenergymonitor/EmonLib

레퍼런스강의(아두이노#200-2)

https://bota.tistory.com/1441
