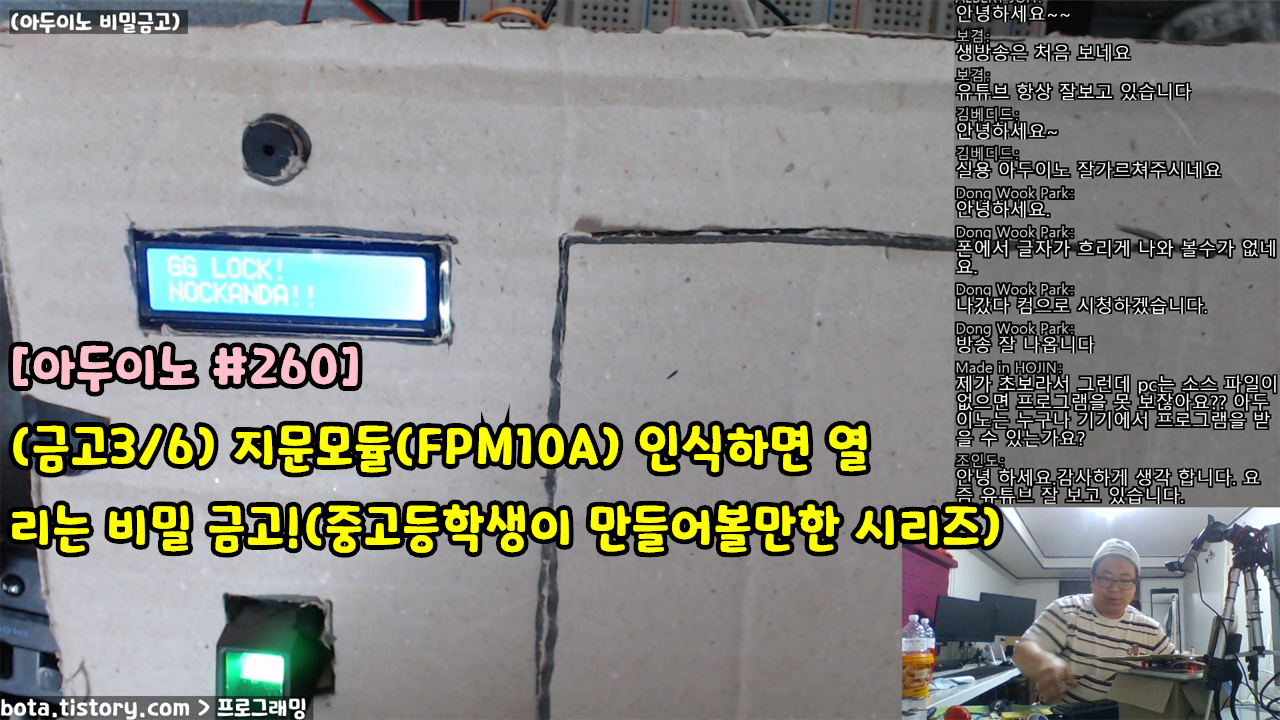

[아두이노#260] (아두이노금고3/6) 지문모듈(FPM10A) 인식하면 열리는 비밀 금고!(중고등학생이 만들어볼만한 시리즈)



(아두이노금고3/6) 지문모듈(FPM10A) 인식하면 열리는 비밀 금고!(중고등학생이 만들어볼만한 시리즈)
-한동안 너무 어려운것만 해서 난이도를 내려보는 비밀금고 시리즈!
-아두이노를 이용해서 간단하게 비밀 금고를 만들어 보는 것을 목표로함!
-6개의 컨셉을 준비해서 한개씩 격파를 해볼 예정임!
-실제 금고에 가까운 모양으로 하되 재료가 마땅치 않아서 박스로 시연해볼 예정임!
-이번편은 지문인식모듈(FPM10A)을 이용해서 지문이 일치되면 비밀금고의 잠금이 해제되는 방식이다!
-쉬운 난이도와 어려운 난이도를 준비했다!
-쉬운 난이도는 지문인식모듈에 이미 지문이 등록되어 있는 것을 가정한다!
-어려운 난이도는 [등록된 지문을 변경]할 수 있는 기능과 [여러번 지문이 일치하지 않았을때 일정시간 입력을 못하게 하는 기능]을 추가한다!
-지문모듈에 지문을 127개 등록할 수 있지만 1개의 지문만 등록된다고 가정한다!(그이유는 영상에서 설명한다)
-도어 잠금이 해제된 상태에서 버튼을 1개 추가하고 버튼을 누르면 지문 변경 모드로 스위칭 된다!
-지문 변경 모드에서 원래 등록된 지문을 인식하고 변경할 지문을 인식시키면 지문이 변경되도록 해보자!
-여러번 지문이 일치하지 않았을때 일정시간 입력을 못하게 하는 기능은 일정한 시간내 여러번 인식에 실패하면 1분간 입력을 못하게 하면 될 것 같다!

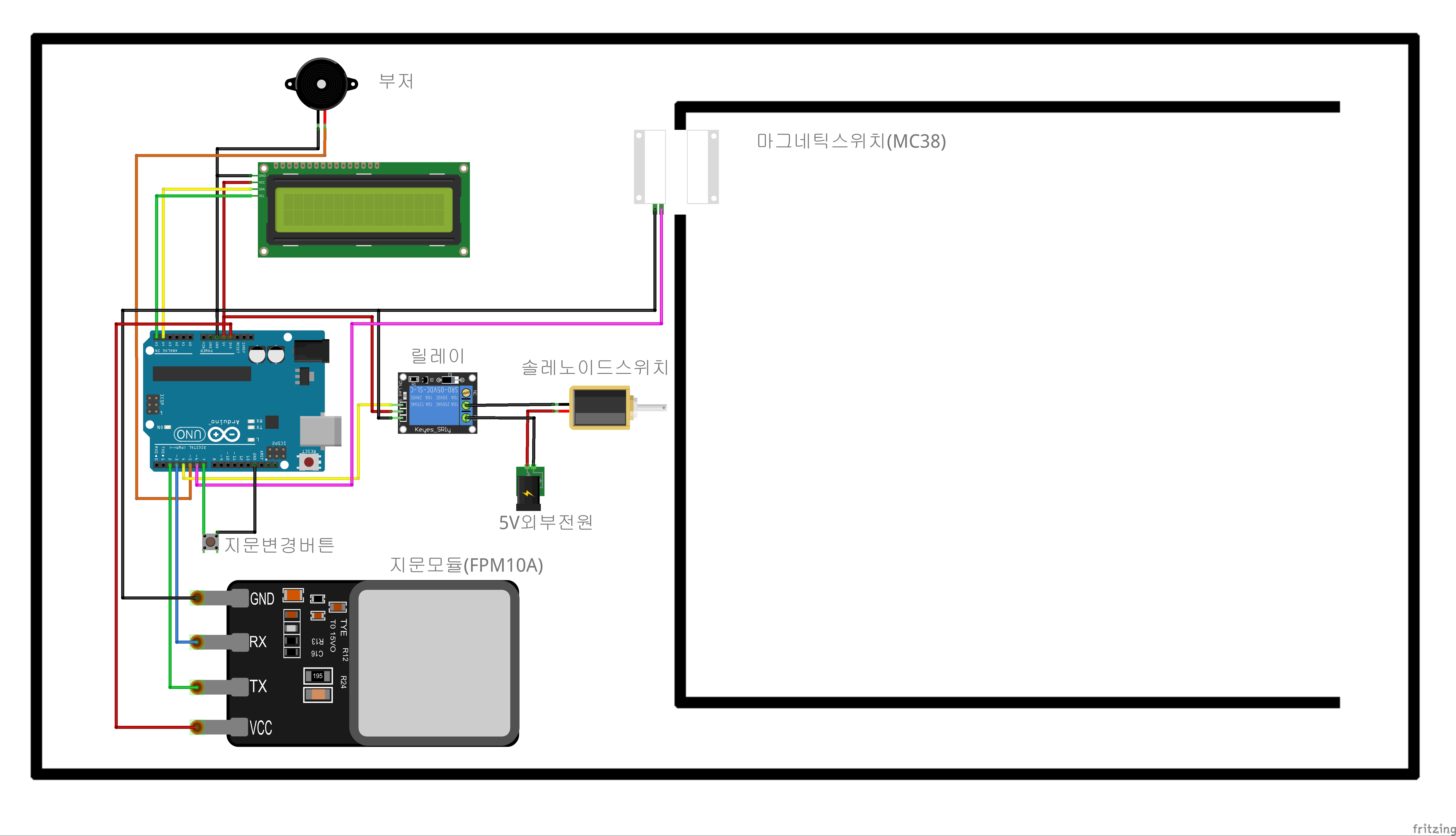

-이번편은 아두이노, 지문인식모듈(FPM10A),버튼(택트스위치), 1602LCD, 부저, 마그네틱스위치(도어센서), 릴레이, 솔레노이드 스위치를 이용해서 실제에 가깝게 구현해볼 생각이다!

260-1.txt

0.00MB

260-1-초기지문을등록하는코드.txt

0.00MB

260-2.txt

0.01MB



관련라이브러리(finger print)

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

관련라이브러리(LiquidCrystal_I2C)

https://github.com/johnrickman/LiquidCrystal_I2C
